Transfer Case Disassembled View
WARNING: This page is about a different variant/trim than selected.

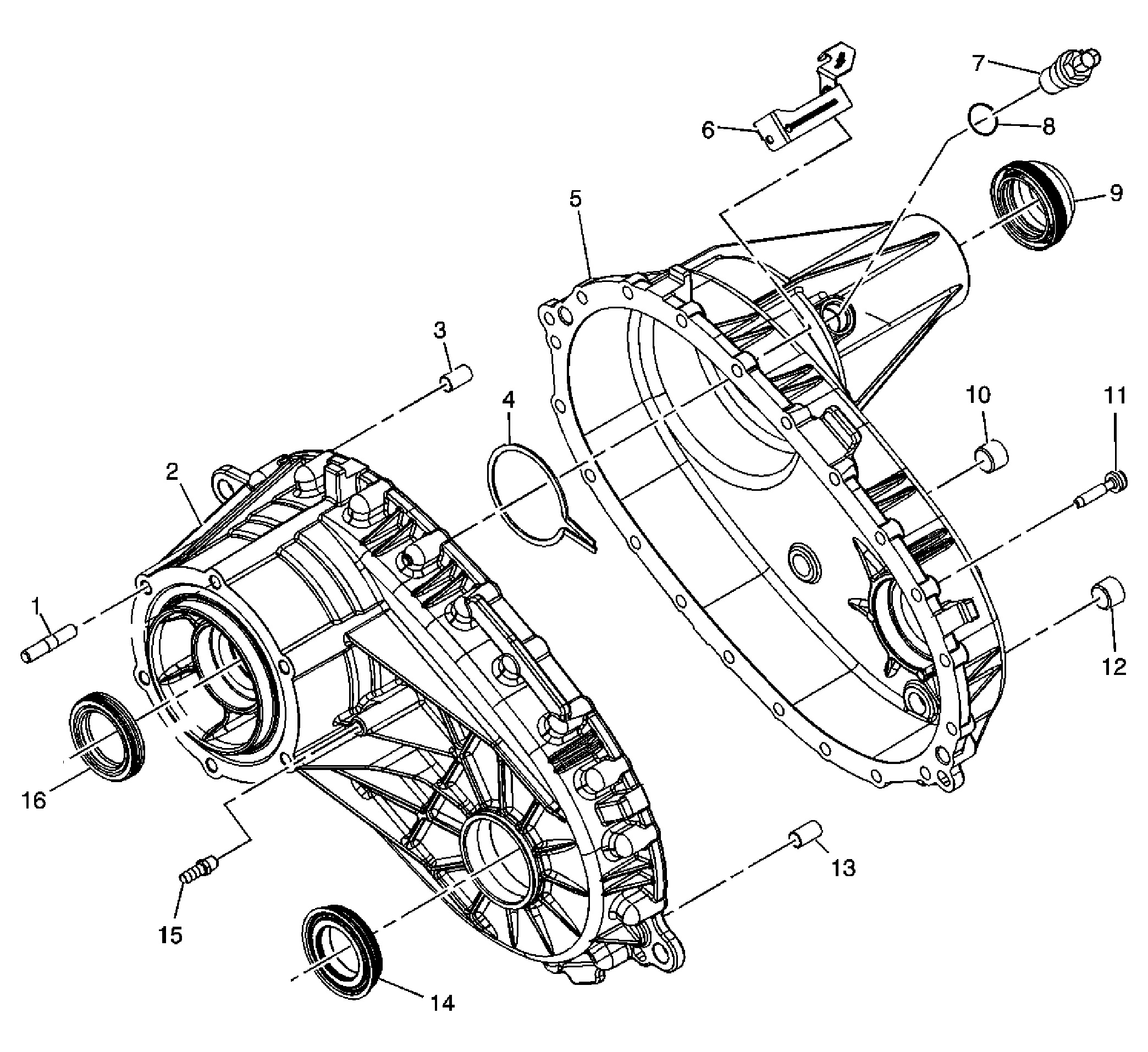

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Adapter Stud |
| 2 |
Front Case Half |
| 3 |
Locating Pin |
| 4 |
Rear Output Shaft Bearing Outer Retaining Ring |
| 5 |
Rear Case Half |
| 6 |
Wiring Harness Bracket |
| 7 |
Vehicle Speed Sensor (VSS) |
| 8 |
VSS O-Ring |
| 9 |
Rear Output Shaft Seal |
| 10 |
Oil Fill Plug |
| 11 |
Case Half Bolt |
| 12 |
Oil Drain Plug |
| 13 |
Locating Pin |
| 14 |
Front Output Shaft Seal |
| 15 |
Vent |
| 16 |
Input Shaft Seal |

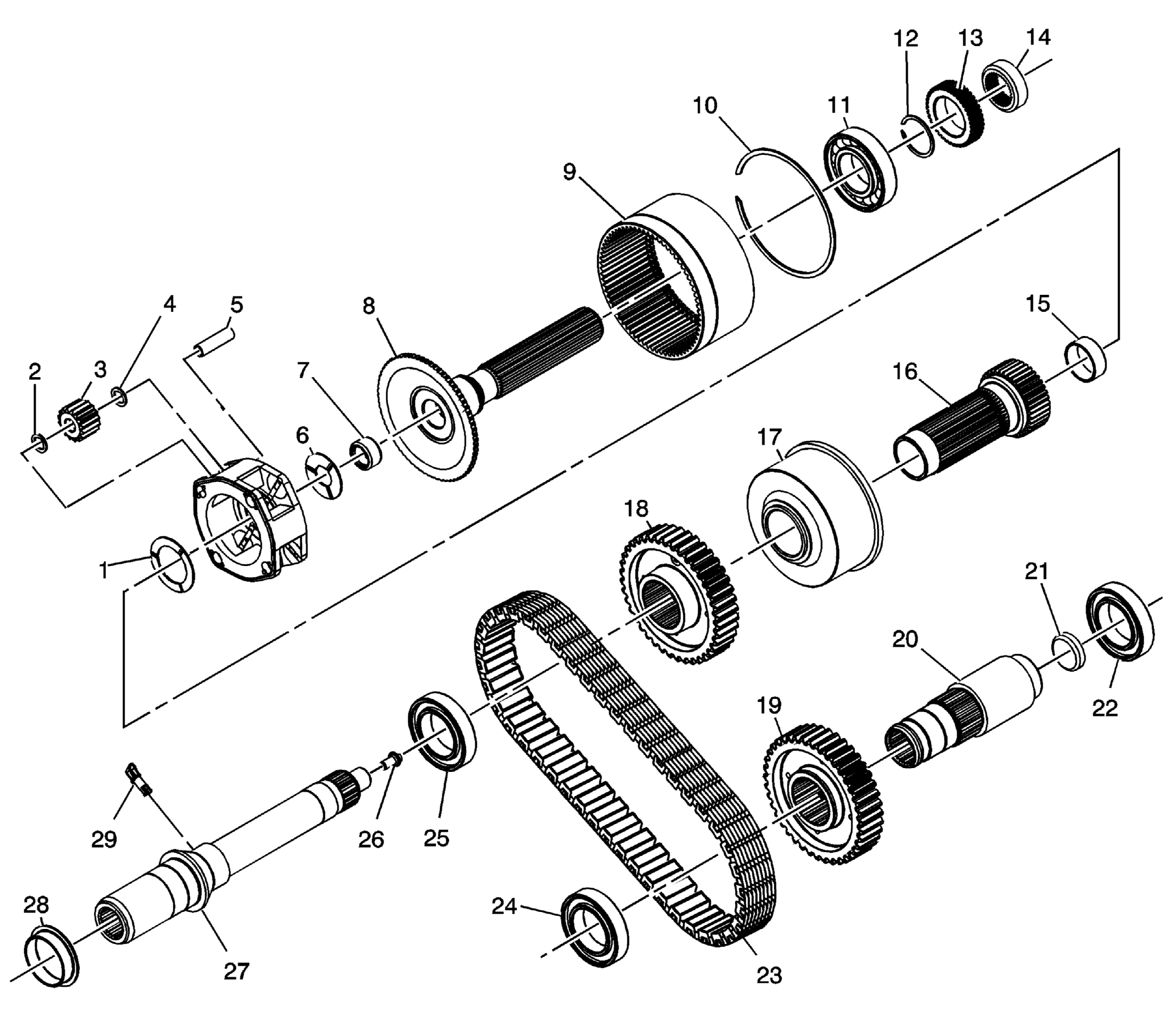

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Planetary Carrier Front Thrust Washer |
| 2 |
Planetary Pinion Gear Thrust Washer |
| 3 |
Planetary Pinion Gear |
| 4 |
Planetary Pinion Gear Thrust Washer |
| 5 |
Planetary Pinion Gear Shaft |
| 6 |
Planetary Carrier Rear Thrust Washer |
| 7 |
Input Shaft Rear Support Bearing |
| 8 |
Rear Output Shaft |
| 9 |
Annulus Gear |
| 10 |
Annulus Gear Retaining Ring |
| 11 |
Rear Output Shaft Bearing |
| 12 |
Rear Output Shaft Bearing Retaining Ring |
| 13 |
Speed Reluctor Wheel |
| 14 |
Rear Output Shaft Shipping Seal |
| 15 |
Sun Gear Bushing |
| 16 |
Sun Gear |
| 17 |
Viscous Coupling |
| 18 |
Drive Sprocket |
| 19 |
Driven Sprocket |
| 20 |
Front Output Shaft |
| 21 |
Front Output Shaft Cup Plug |
| 22 |
Front Output Shaft Rear Bearing |
| 23 |
Drive Chain |
| 24 |
Front Output Shaft Front Bearing |
| 25 |
Sun Gear Bearing |
| 26 |
Oil Restrictor |
| 27 |
Input Shaft |
| 28 |
Input Shaft Bushing |
| 29 |
Oil Scoop |
