Cover, Apply Cam, and Clutch Pack Removal
WARNING: This page is about a different car, the 2008 Cadillac CTS. However, it is still accessible from the selected car via links, so may be relevant.

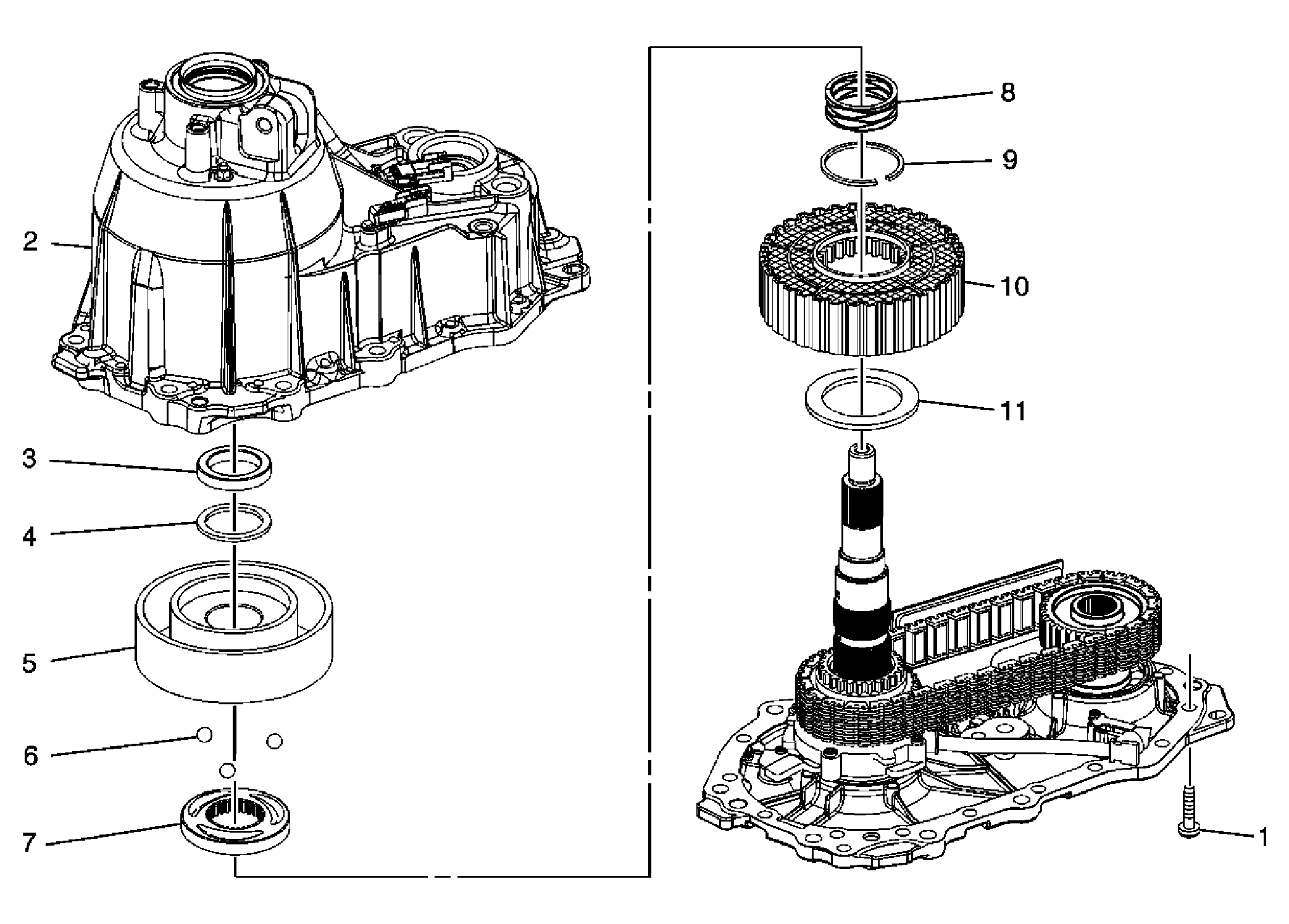

Cover, Apply Cam, and Clutch Pack Removal
| Callout | Component Name |
|---|---|
| 1 | Transfer Case Half Bolt |
| 2 | Transfer Case - Rear Half |
| 3 | Transfer Case Thrust Washer |
| 4 | Transfer Case Thrust Bearing |
| 5 | Transfer Case Rotor Assembly |
| 6 | Transfer Case Balls |
| 7 | Transfer Case Apply Cam |
| 8 | Transfer Case Wave Spring |
| 9 | Transfer Case Snap Ring |
| 10 | Clutch Pack Assembly |
| 11 | Transfer Case Front Output Shaft Drive Sprocket Spacer |
