Instrument Panel, Gages, and Console Component Views
| Callout | Component Name |
|---|---|
| 1 | Instrument Panel Cluster (IPC) |
| 2 | Ambient Light Sensor |
| 3 | Hazard Switch |
| 4 | Fog Lamp Switch (T37) |
| 5 | I/P Compartment |
| 6 | Radio |
| 7 | HVAC Control Assembly |
| 8 | Cigar Lighter (DT4) |
| 9 | Master Window Switch |
| 10 | Rear Wiper / Washer Switch |
| 11 | Inflatable Restraint Passenger Air Bag ON / OFF Indicator |
| 12 | Instrument Panel (I/P) Dimmer Switch |
| Callout | Component Name |
|---|---|
| 1 | I/P Trim |
| 2 | Body Control Module (BCM) |
| 3 | Master Window Switch |
| 4 | A/T Shift Lock Control Solenoid (MN5) |
| 5 | Floor Panel |
| 6 | Park Brake Switch |
| 7 | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
| 8 | Floor Panel |
| Callout | Component Name |
|---|---|
| 1 | Throttle Actuator Control (TAC) Module |
| 2 | Ignition Control Module (ICM) |
| 3 | Evaporative Emission (EVAP) Canister Purge Solenoid |
| 4 | Engine Oil Pressure (EOP) Switch |
| 5 | Crankshaft Position (CKP) Sensor |
| 6 | Knock Sensor (KS) |
| 7 | Starter |
| 8 | Starter Solenoid |

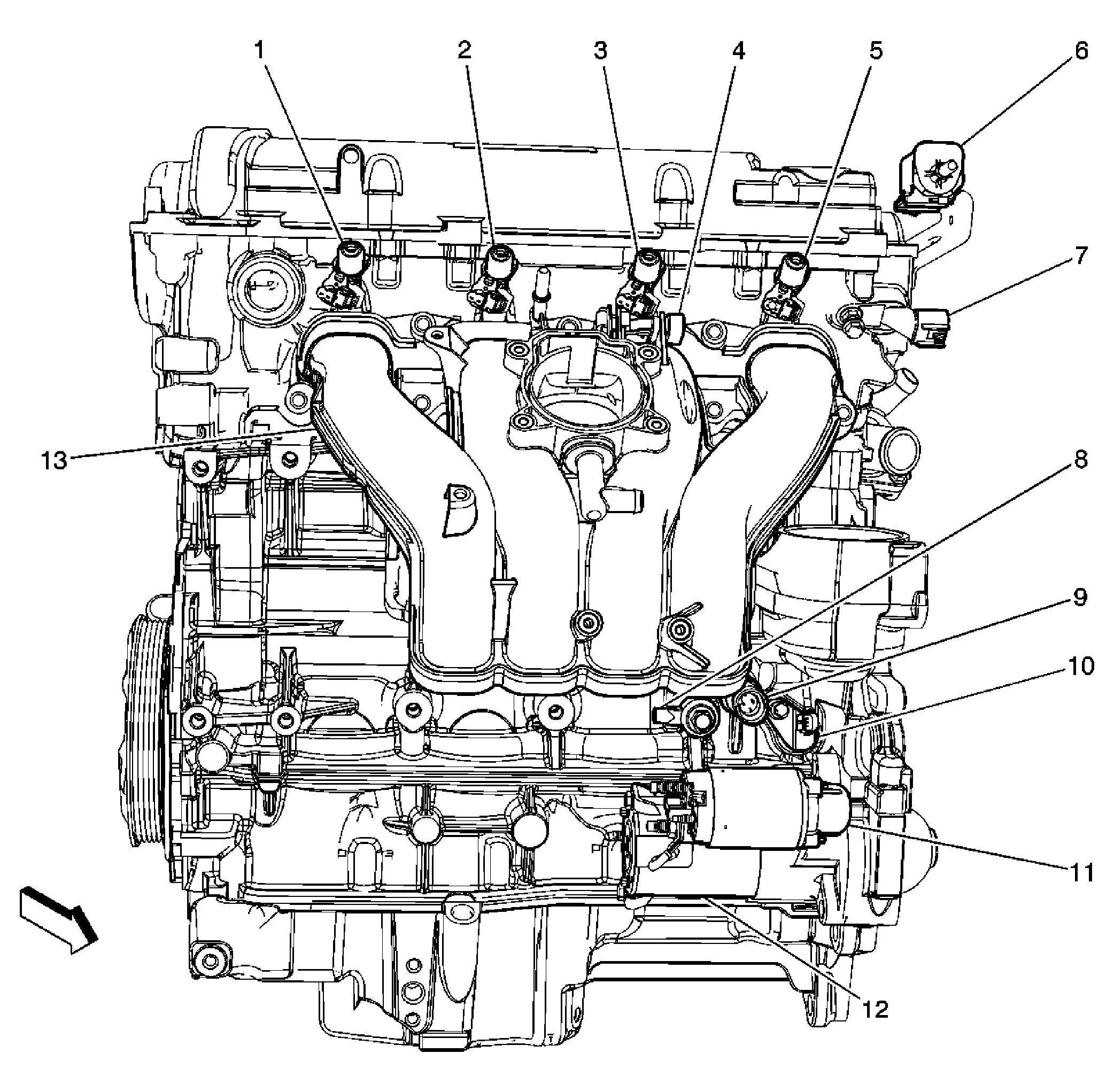

| Callout | Component Name |
|---|---|
| 1 | Fuel Injector 1 |
| 2 | Fuel Injector 2 |
| 3 | Fuel Injector 3 |
| 4 | Manifold Absolute Pressure (MAP) Sensor |
| 5 | Fuel Injector 4 |
| 6 | Evaporative Emission (EVAP) Canister Purge Solenoid Valve |
| 7 | Camshaft Position (CMP) Sensor - Intake |
| 8 | Knock Sensor (KS) |
| 9 | Engine Oil Pressure (EOP) Switch |
| 10 | Crankshaft Position (CKP) Sensor |
| 11 | Starter Solenoid |
| 12 | Starter |
| 13 | Intake Manifold |

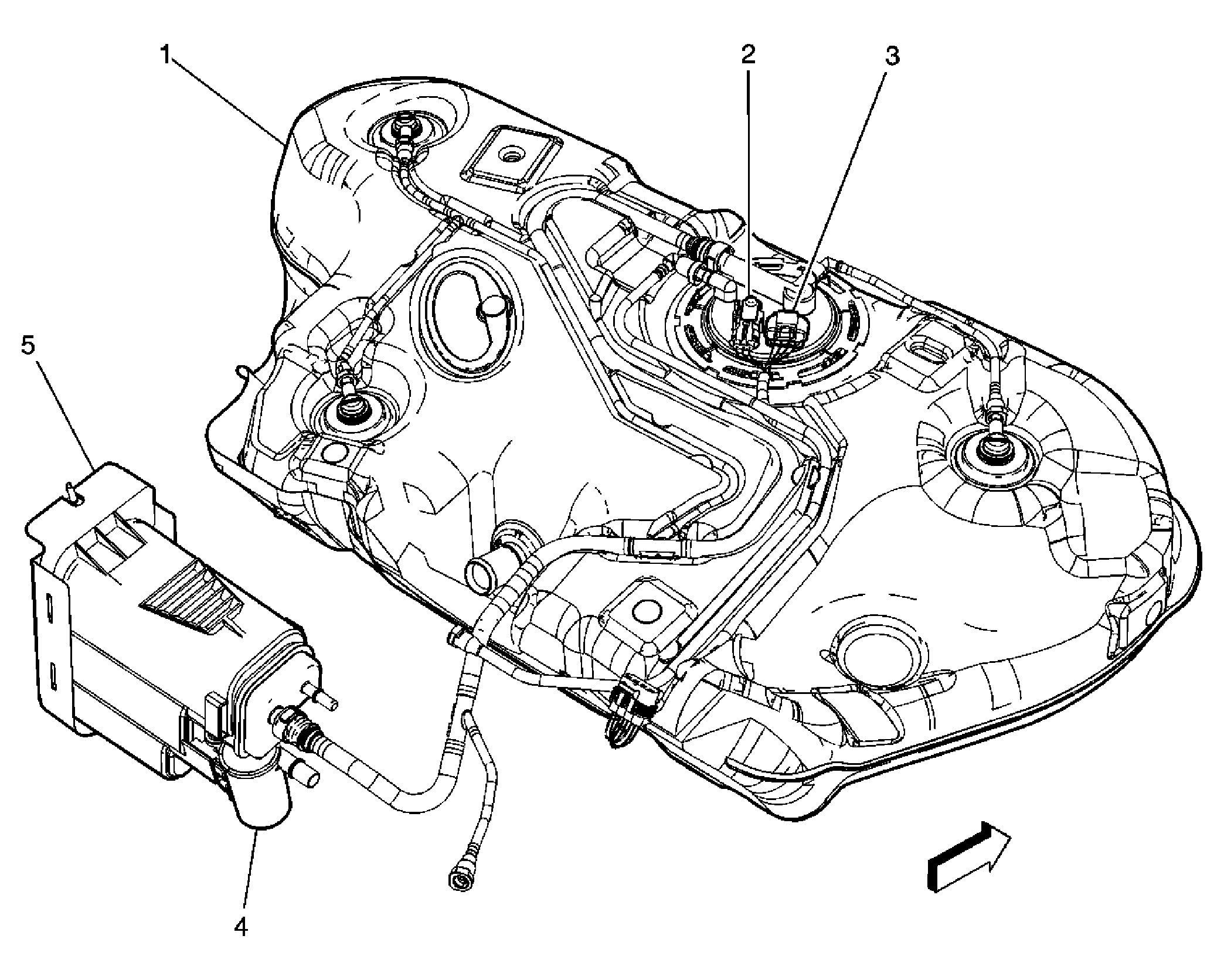

| Callout | Component Name |
|---|---|
| 1 | Fuel Tank |
| 2 | Fuel Pump and Sender Assembly |
| 3 | Fuel Tank Pressure Sensor |
| 4 | Evaporative Emission (EVAP) Canister Vent Solenoid Valve |
| 5 | Evaporative Emission (EVAP) Canister |
