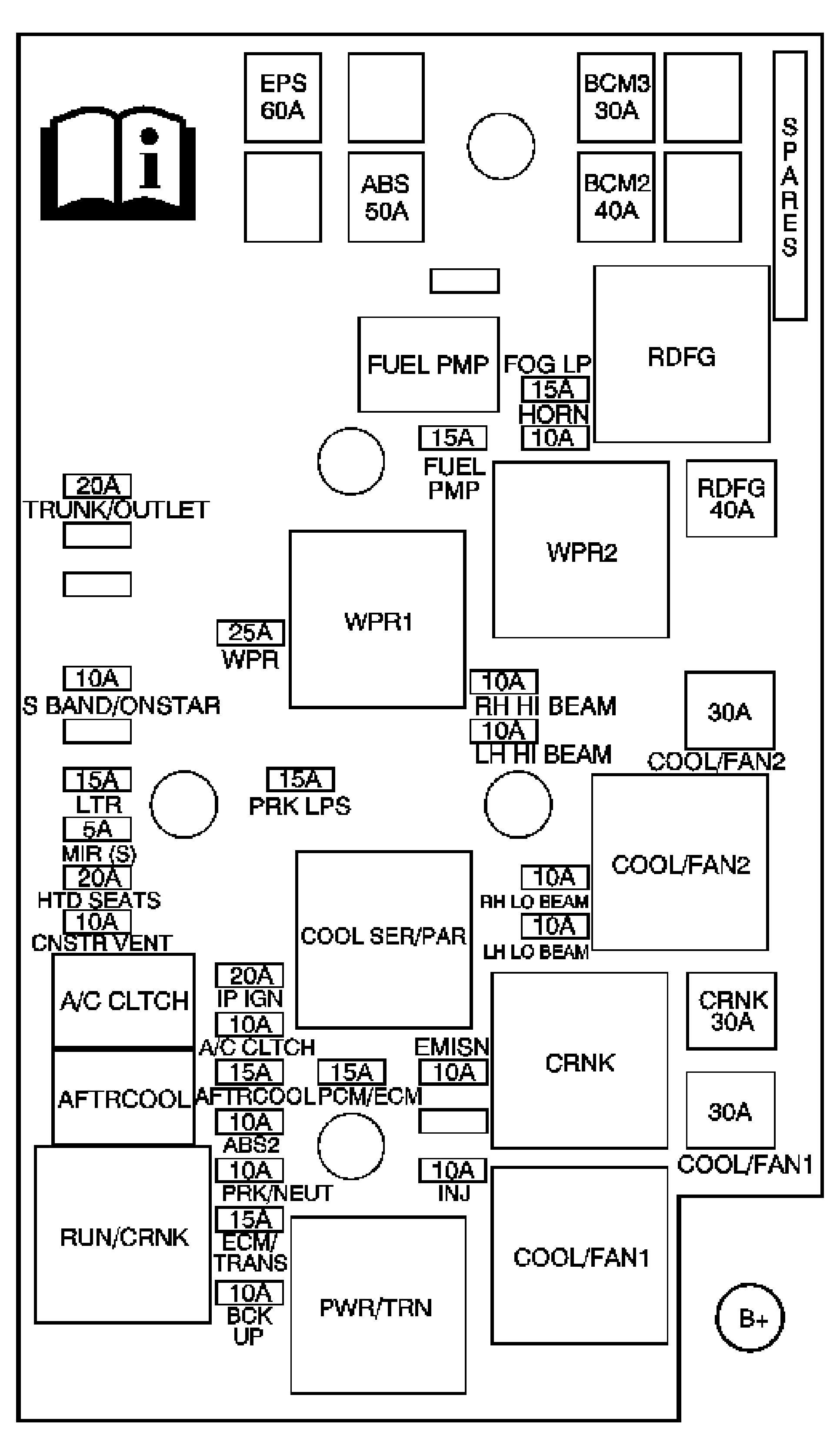

Fuse Block - Underhood Label (LSJ 2.0L)
WARNING: This page is about a different car, the 2007 Pontiac G5 Pursuit, 2007 Pontiac G5, and 2007 Chevrolet Cobalt. However, it is still accessible from the selected car via links, so may be relevant.
Fuse Block - Underhood Label Usage
| Device | Rating | Description |
|---|---|---|
| A/C CLUTCH Fuse | 10A | A/C Compressor Clutch (C60) |
| A/C CLUTCH Relay | - | A/C CLTCH Fuse |
| AFTRCOOL (LSJ) | 15A | After Cooling Pump |
| AFTRCOOL | - | AFTR COOL Fuse |
| ABS Fuse | 50A | Electronic Brake Control Module (EBCM) |
| ABS 2 Fuse | 10A | Electric Brake Control Module (EBCM) |
| BACK UP Fuse | 10A | Back Up Lamp Switch |
| BCM 2 Fuse | 40A | Body Control Module (BCM) |
| BCM 3 Fuse | 30A | Body Control Module (BCM) |
| CNSTR VENT Fuse | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid |
| COOL FAN1 Fuse | 30A | COOL FAN 1 Relay |
| COOL FAN2 Fuse | 30A | COOL FAN 2 Relay |
| COOL FAN 1 Relay | - | Cooling Fan |
| COOL SER/PAR Relay | - | Cooling Fan |
| COOLING FAN 2 Relay | - | Cooling Fan |
| CRNK Fuse | 30A | CRNK Relay |
| CRNK Relay | - | Starter |
| ECM/TRANS Fuse | 15A | Supercharger Boost Control Solenoid Transmission Control Module (TCM) Powertrain Control Module (PCM) |
| EMISN Fuse | 10A | Heated Oxygen Sensor (HO2S) Sensor 1, Heated Oxygen Sensor (HO2S) Sensor 2, Evaporative Emission (EVAP) Canister Purge Solenoid, Clutch Pedal Position (CPP) Switch, Mass Air Flow (MAF).Inlet Air Temperature (IAT) Sensor |
| EPS Fuse | 60A | Electric Power Steering Control Module |
| FOG LP Fuse | 15A | LF Fog Lamp, RF Fog Lamp |
| FUEL PMP Fuse | 15A | Fuel Pump and Sender Assembly |
| FUEL PUMP Relay | - | FUEL PUMP Fuse, Fuel Pump and Sender Assembly |
| HORN | 10A | Horn |
| HTD SEATS Fuse | 20A | Heated Seat Module - Driver, Heated Seat Module - Passenger |
| INJ Fuse | 10A | Ignition Coil/Module 1, Ignition Coil/Module 2, Ignition Coil/Module 3, Ignition Coil/Module 4 |
| IP IGN Fuse | 20A | Body Control Module |
| LH HI BEAM Fuse | 10A | Left Headlamp |
| LH LO BEAM Fuse | 10A | Left Headlamp |
| LTR Fuse | 15A | Cigar Lighter (DT4), Data Link Connector (DLC) |
| MIR (S) Fuse | 5A | Outside Rearview Mirror Switch (DG7) |
| PRK LPS Fuse | 15A | Lamp Assembly - LF, Lamp Assembly - RF, Stop/Tail and Turn Signal Lamp - Left,Body Control Module (BCM), Side Marker Lamp - Left, Side Marker Lamp - Right, License Lamp, Stop/Tail and Turn Signal Lamp - Right |
| PRK/NEUT Fuse | 10A | Park Neutral Position (PNP) Switch (MN5) |
| RH LO BEAM Fuse | 10A | Right Headlamp |
| RH HI BEAM Fuse | 10A | Right Headlamp |
| S BAND/ONSTAR Fuse | 10A | Vehicle Communication Interface Module (VCIM) (UE1), Digital Radio Receiver (U2K) |
| PCM/ECM Fuse | 15A | Powertrain Control Module (PCM) (LSJ) |
| PWR/TRN Relay | - | EMISN Fuse, INJ Fuse ECM/PCM Fuse |
| RDFG Fuse | 40A | RDFG Relay |
| RDFG Relay | - | Rear Window Defogger Grid |
| RUN/CRNK Relay | - | IP IGN Fuse, FUTURE Fuse, BCK UP Fuse, ABS Fuse, ECM/TRANS Fuse |
| TRUNK/OUTLET Fuse | 20A | TRUNK RELEASE PCB Relay, Auxiliary Power Outlet - Console |
| WPR Fuse | 25A | WPR Relay |
| WPR 1 Relay | - | WPR 2 Relay |
| WPR 2 Relay | - | Windshield Wiper Motor |
| Printed Circuit Board (PCB) Relays - Not Serviceable | ||
| FOG LPS PCB Relay | - | FOGLP Fuse |
| HI BEAM PCB Relay | - | LH HI BEAM Fuse, RH HI BEAM Fuse |
| HORN PCB Relay | - | HORN Fuse |
| LO BEAM PCB Relay | - | LH LOW BEAM Fuse, RH LOW BEAM Fuse |
| PRK LPS PCB Relay | - | PARK LPS Fuse |
| TRUNK RELEASE PCB Relay | - | Rear Compartment Lid Release Actuator |
