Console Compartment Door Hinge Replacement
Console Compartment Door Hinge Replacement

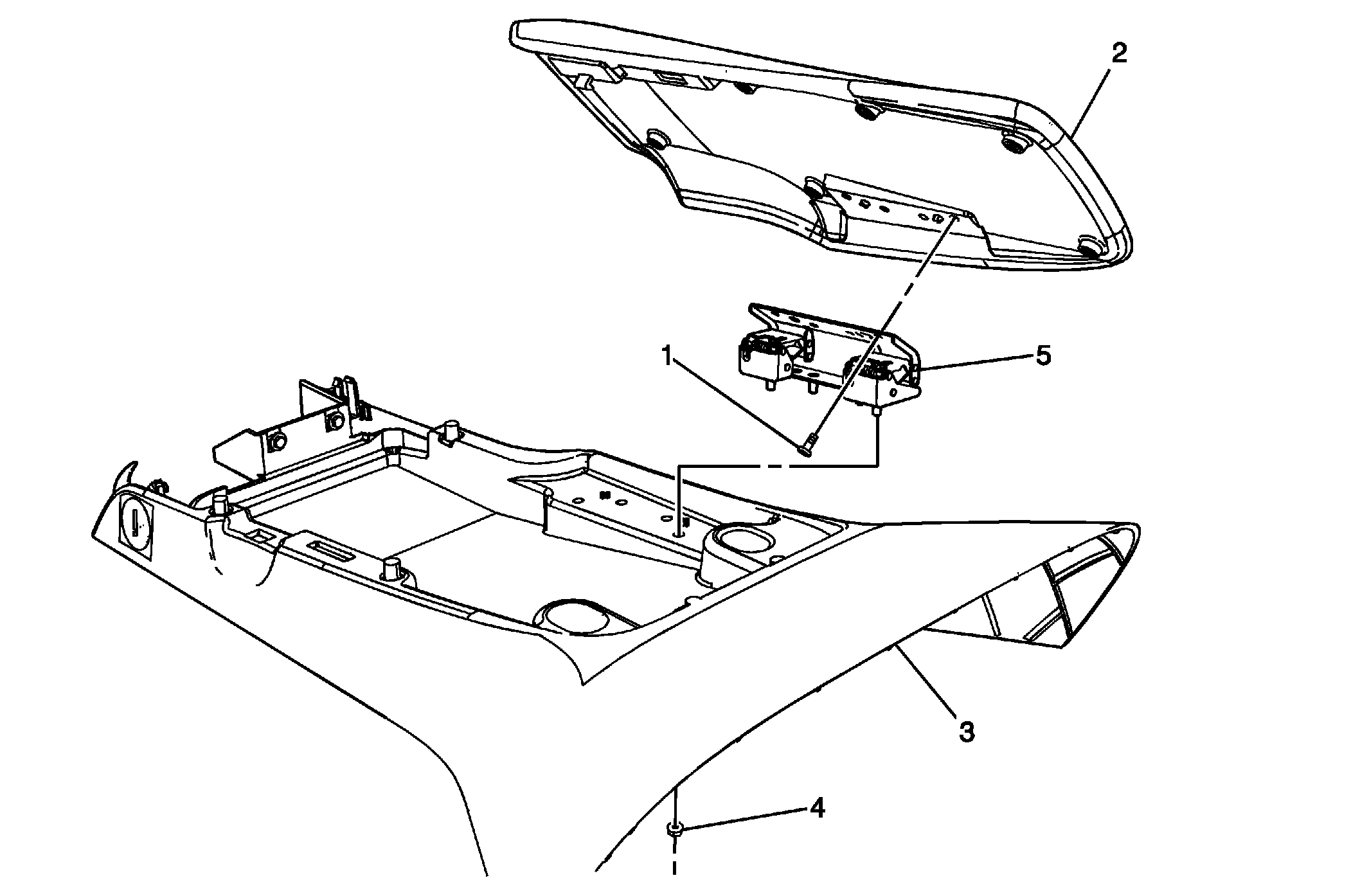

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
in Cautions and Notices. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications . |
|
| 1 | Screws, Console Door (Qty: 4) Tighten: 2 N.m (18 lb in) |
| 2 | Door, Center Console |
| 3 | Console Assembly Refer to Console Replacement . |
| 4 | Nut, Center Console Door Hinge (Qty: 4) Tighten: 10 N.m (88 lb in) |
| 5 | Hinge, Center Console Door |
