WARNING: This page is about a different car, the 2002 GMC Envoy XL, 2002 GMC Envoy, and 2002 Chevrolet TrailBlazer. However, it is still accessible from the selected car via links, so may be relevant.

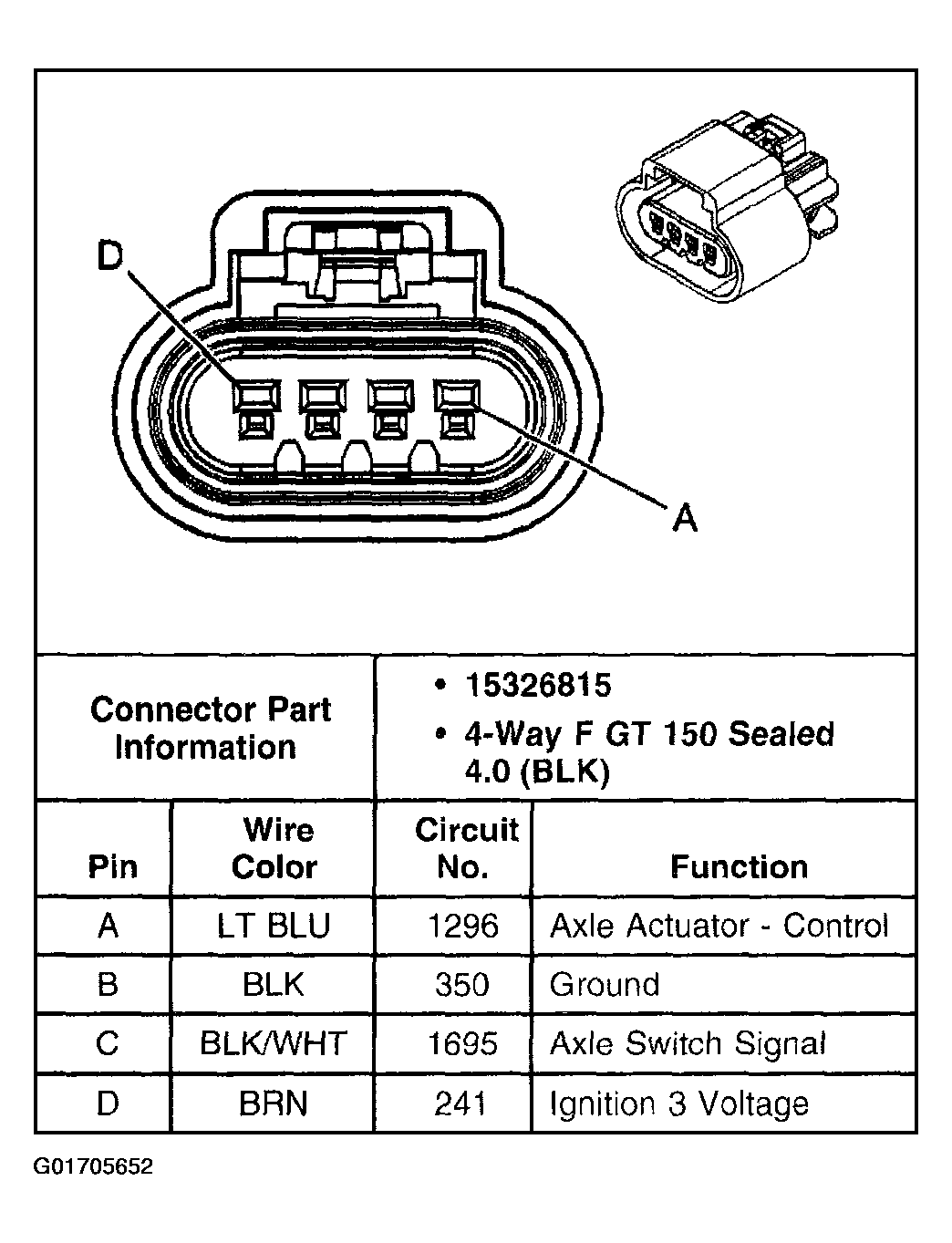

Fig 1: Front Axle Actuator Connector End View
Courtesy of GENERAL MOTORS CORP.

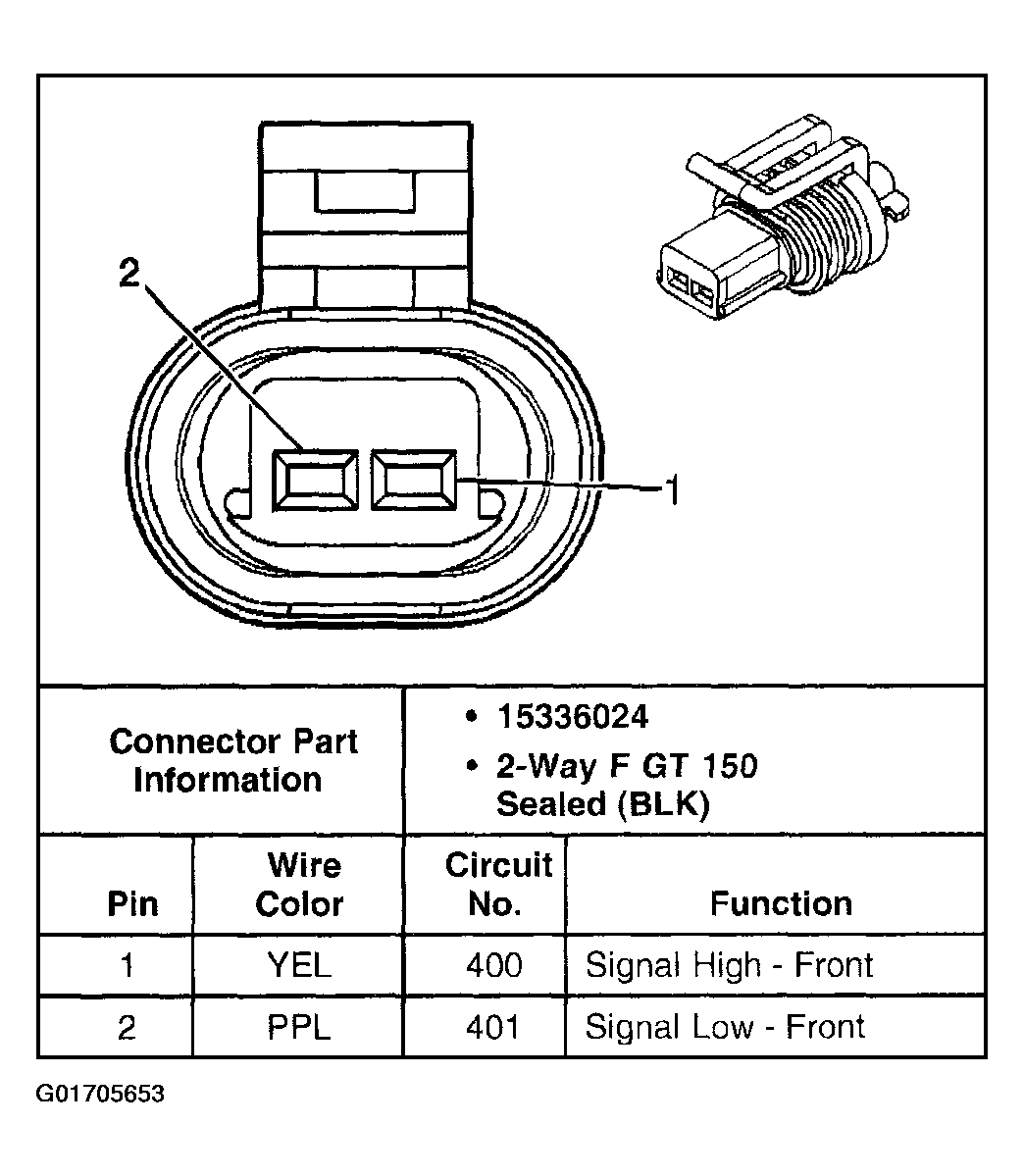

Fig 2: Propshaft Speed Sensor - LF Transfer Case Connector End View
Courtesy of GENERAL MOTORS CORP.

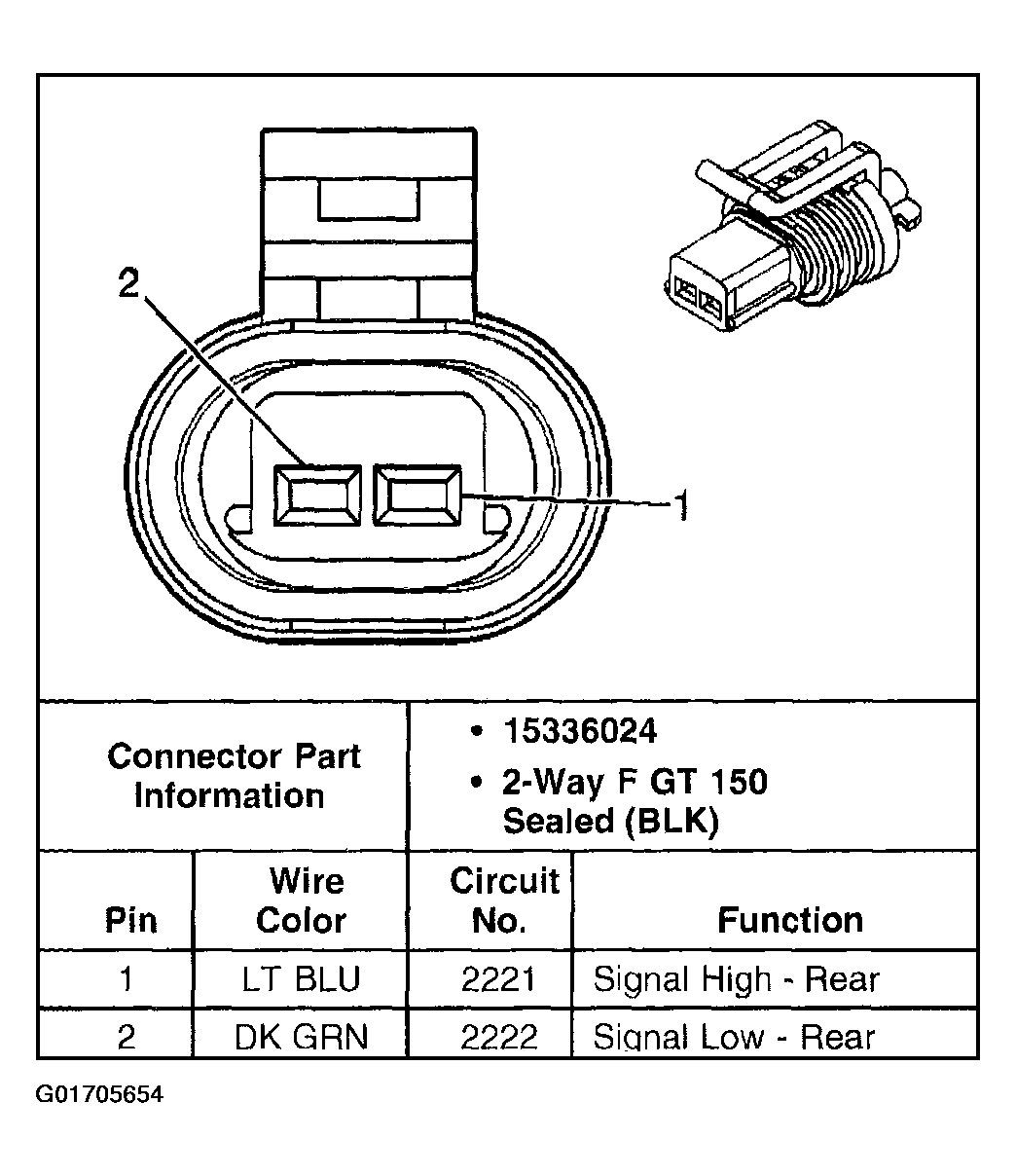

Fig 3: Propshaft Speed Sensor - RR Transfer Case Connector End View
Courtesy of GENERAL MOTORS CORP.

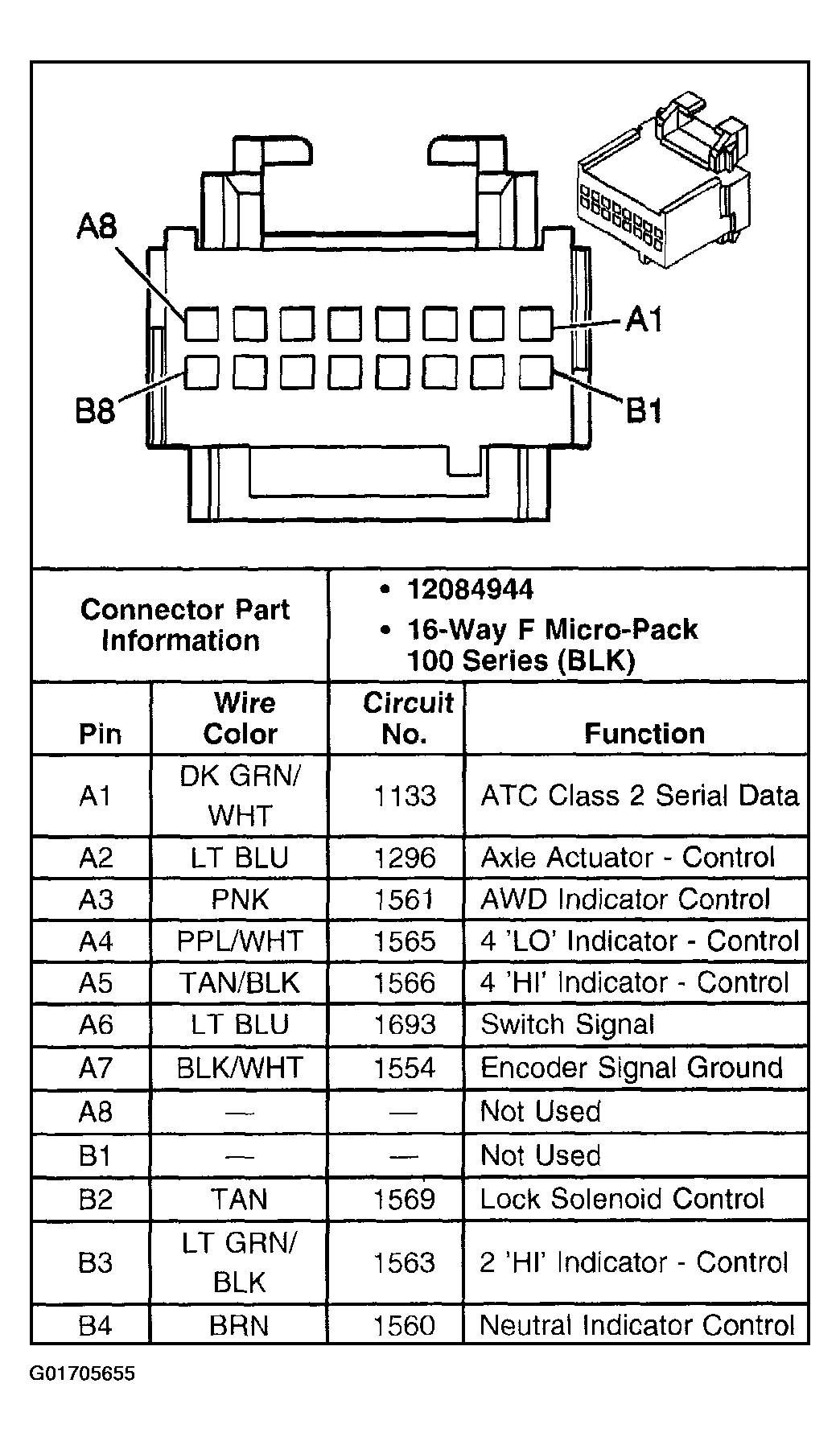

Fig 4: Transfer Case Shift Control Module - C1 Connector End View (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

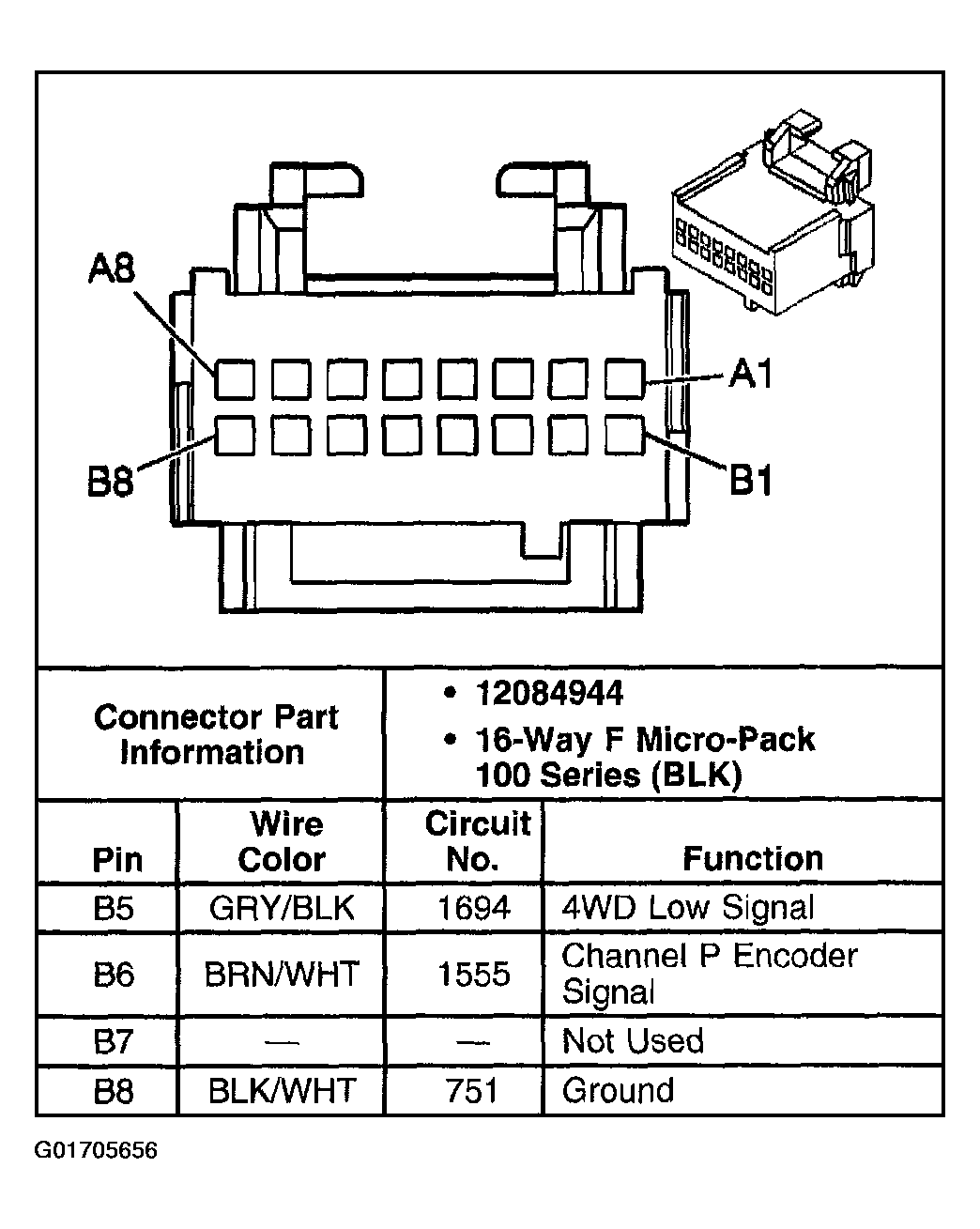

Fig 5: Transfer Case Shift Control Module - C1 Connector End View (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

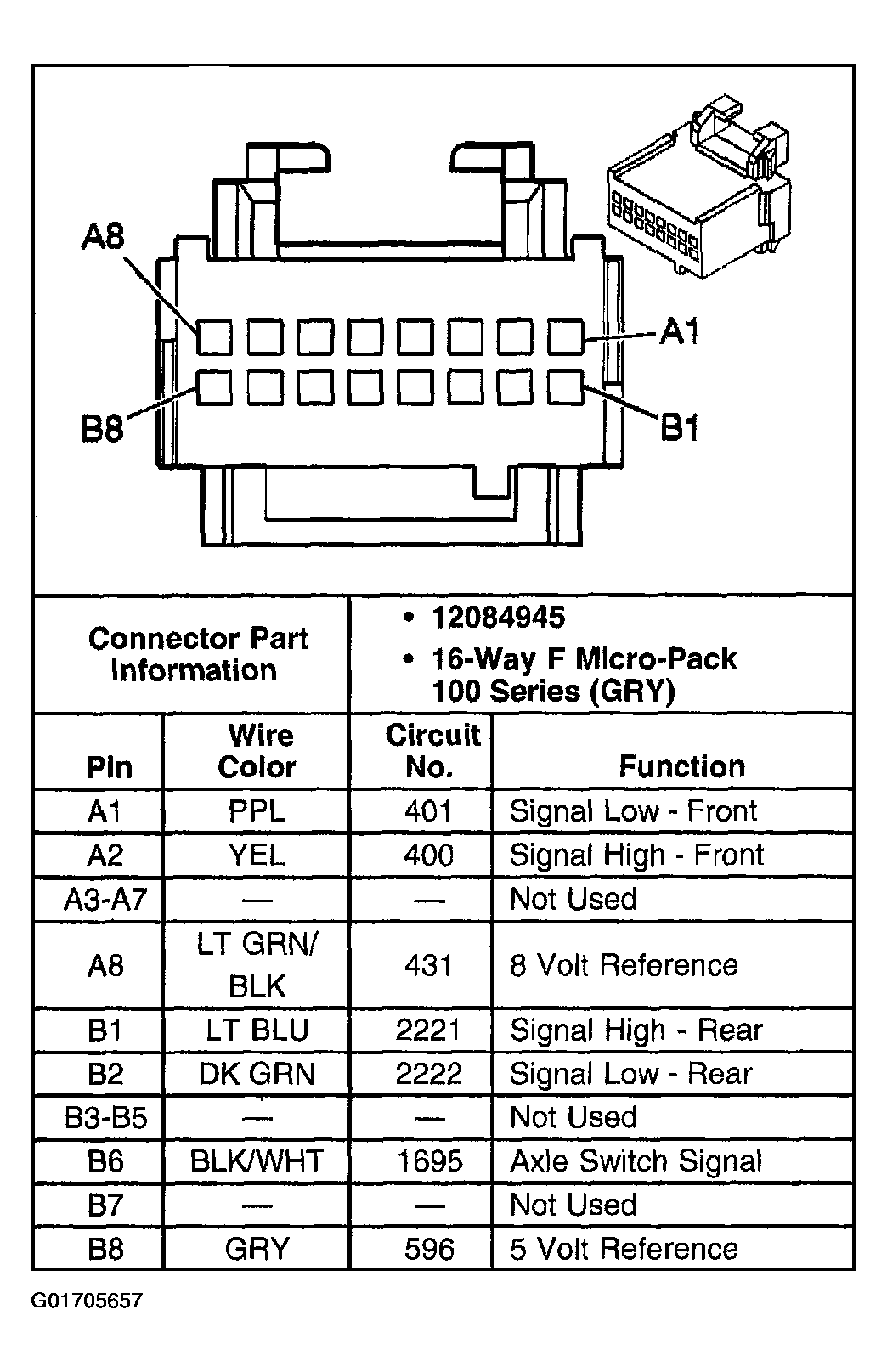

Fig 6: Transfer Case Shift Control Module - C2 Connector End View
Courtesy of GENERAL MOTORS CORP.
Fig 7: Transfer Case Shift Control Module - C3 Connector End View
Courtesy of GENERAL MOTORS CORP.

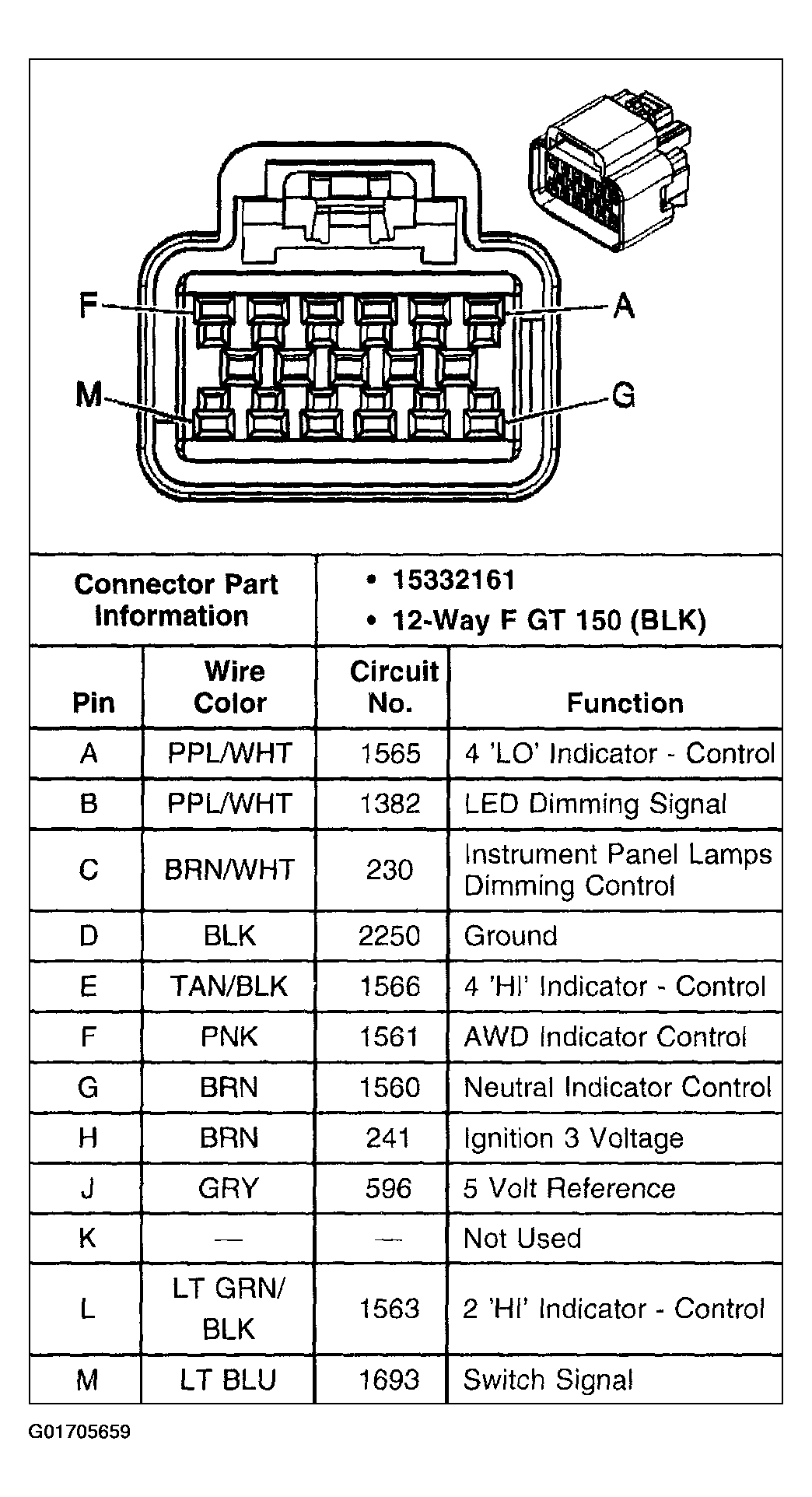

Fig 8: Transfer Case Shift Control Switch Connector End View
