| A/C Compressor Bolt |
37 (50) |
| A/C Compressor/Power Steering Pump Bracket Bolt |
34 (46) |
| Bypass Pipe Bolt |
15 (21) |
| Camshaft Gear Bolt |
173 (234) |
| Camshaft Thrust Plate Bolt |
16 (22) |
| Charged Air Cooler Bolt |
15 (21) |
| Connecting Rod Cap Bolt (Angular Tightening Method) |
| 1st Step |
47 (64) |
| 2nd Step |
Tighten an Additional 30° |
| 3rd Step |
Tighten an Additional 30° |
| Coolant Pipe-To-Water Pump Nut |
18 (25) |
| Cooling Fan Pulley |
30 (41) |
| Crankshaft Balancer Bolt |
260 (353) |
| Crankshaft Bearing Cap Bolt (Angular Tightening Method) |
| 1st Step |
72 (98) |
| 2nd Step |
97 (132) |
| 3rd Step |
Tighten an Additional 30° |
| Crankshaft Bearing Side Bolt |
58 (78) |
| Crossmember Bolt |
74 (100) |
| Cylinder Head M12 Bolt (Angular Tightening Method) |
| 1st Step |
37 (50) |
| 2nd Step |
59 (80) |
| 3rd Step |
Tighten an Additional 60° |
| 4th Step |
Tighten an Additional 60° |
| Cylinder Head M8 Bolt |
18 (25) |
| Drive Belt Tensioner Pulley Bolt |
30 (41) |
| EGR Bolt (California Emissions) |
15 (20) |
| EGR Bracket Bolt (California Emissions) |
15 (20) |
| EGR Valve Nut (California Emissions) |
14 (19) |
| Engine Block Coolant Plug |
13 (18) |
| Engine Block Ground Bolt |
25 (34) |
| Engine Mount Through Bolt-To-Frame |
55 (75) |
| Engine Mount-To-Block Bolts |
43 (58) |
| Engine Mount-To-Frame Bolt |
48 (65) |
| Engine Shield Bolt |
15 (20) |

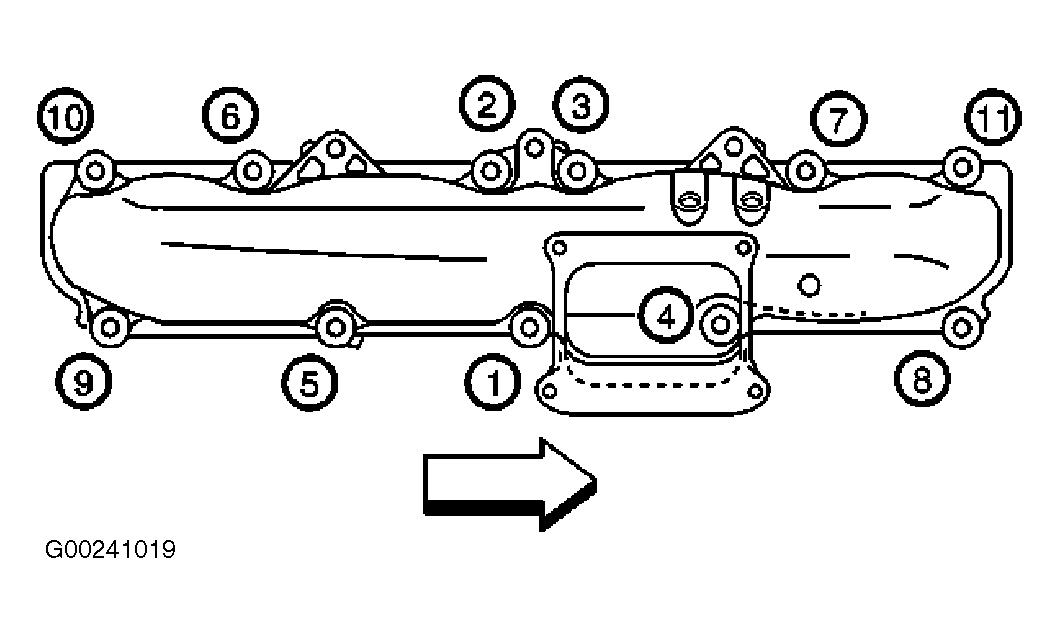

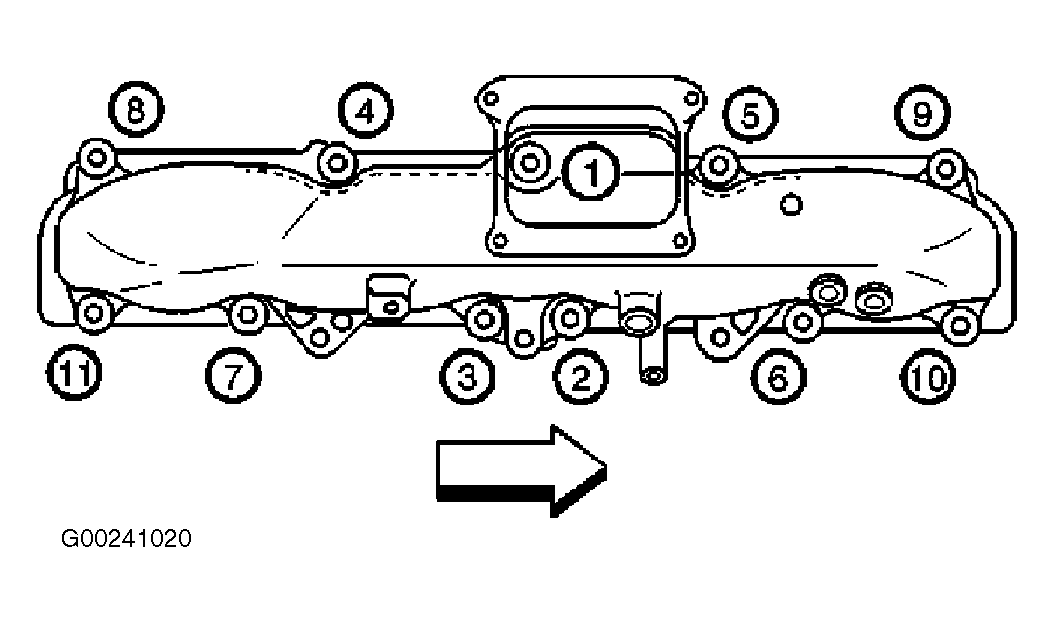

| Exhaust Manifold Bolt/Nut |
28 (38) |
| Exhaust Outlet Pipe Bolt |
39 (53) |
| Exhaust Pipe Bolt |
39 (53) |
| Exhaust Pipe Bracket Bolt |
25 (34) |
| Exhaust Pipe Clamp |
30 (40) |
| Fan Pulley Bracket Bolt |
34 (46) |

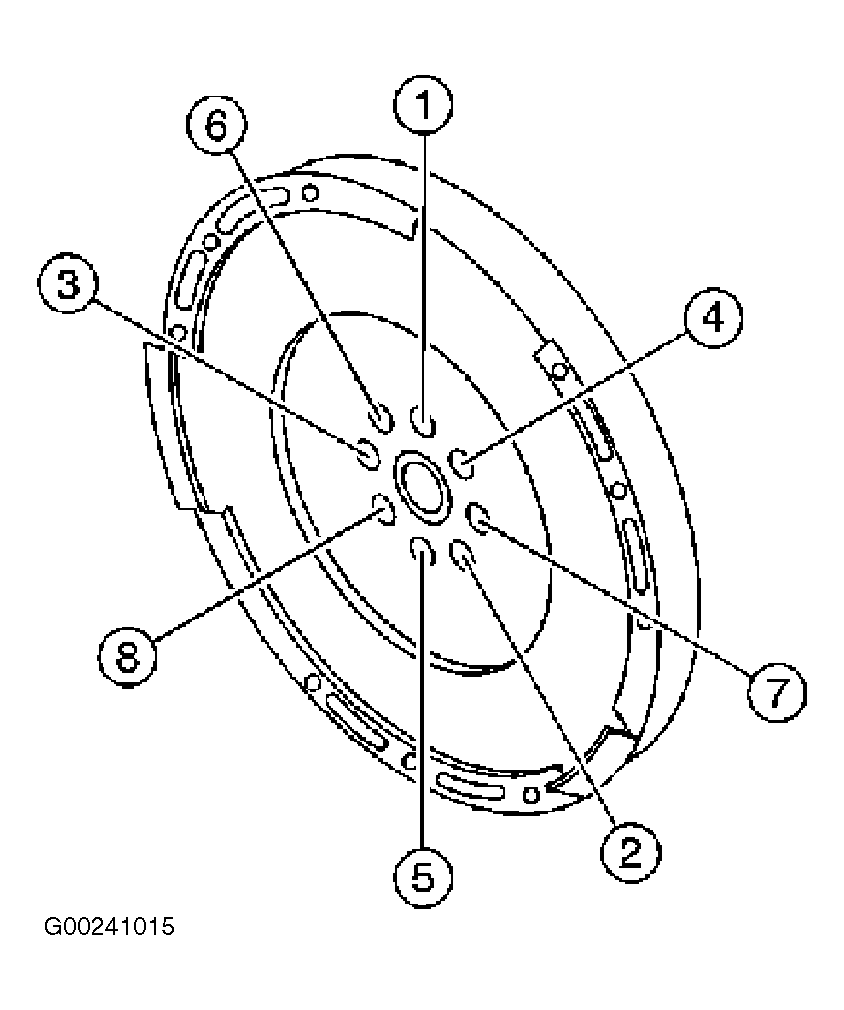

| Flywheel Bolt (Angular Tightening Method) |
| 1st Step |
58 (79) |
| 2nd Step |
Tighten an Additional 60° |
| 3rd Step |
Tighten an Additional 60° |
| Flywheel Housing Bolt (Black Circle Mark) |
67 (90) |
| Flywheel Housing-To-Upper Oil Pan Bolt (Black Triangle Mark) |
37 (50) |
| Front Engine Cover Bolt |
15 (21) |
| Fuel Block Bolt |
18 (25) |
| Fuel Filter Bracket Bolt |
15 (21) |
| Fuel Injection Control Module Bolt |
15 (20) |
| Fuel Injection Control Module Bracket Bolt |
15 (21) |
| Fuel Injection Control Module Connector Bracket Bolt |
15 (21) |
| Fuel Injection Control Module Cooler Eye Bolt |
20 (27) |
| Fuel Injection Pipe Nut |
30 (41) |
| Fuel Inlet Pipe Bracket Bolt |
15 (21) |
| Fuel Pipes Bracket Bolt |
18 (25) |
| Fuel Rail Assembly Bolt |
18 (25) |
| Fuel Rail Connector |
33 (45) |
| Fuel Return Pipe Eye Bolt (Cylinder Head Side) |
12 (17) |
| Fuel Return Pipe Eye Bolt (Injector Side) |
12 (16) |
| Fuel Return Pipe Sleeve Nut |
30 (41) |
| Fuel Return Sleeve Unit |
30 (41) |
| Fuel Injection Pump Assembly-To-Cylinder Block Bolt |
15 (21) |
| Fuel Injection Pump-To-Bracket Bolt |
52 (70) |
| Fuel Injection Pump Drive Gear Nut |
52 (70) |
| Fuel Line Bracket Nut |
15 (21) |
| Fuel Temperature Sensor Eye Bolt |
11 (15) |
| Function Block Nut |
18 (25) |
| Function Block-To-Injection Pipe Nut |
30 (41) |
| Generator Bracket Bolt |
37 (50) |
| Glow Plug |
13 (18) |
| Glow Plug Power Feed Nut |
11 (15) |
| Glow Plug Relay Assembly Bolt |
18 (25) |
| Heater Outlet Pipe/Nose Bolt |
18 (25) |
| Heater Pipe Bolt |
15 (21) |
| Hood Hinge Bolt |
18 (25) |
| Idle Pulley Bolt/Screw |
27 (37) |
| Injector Bracket Bolt |
37 (50) |
| Intake Air Heater |
37 (50) |
| Intake Manifold Bolts/Nuts |
15 (21) |
| Oil Cooler Adapter Bolts |
15 (21) |
| Oil Cooler Adapter Nuts |
18 (25) |
| Oil Cooler Assembly Bolts |
18 (25) |
| Oil Drain Plug |
62 (84) |
| Oil Fill Tube Bolt |
15 (21) |
| Oil Filter |
18 (24) |
| Oil Gallery Plugs |
39 (53) |
| Oil Level Indicator Tube Bolt |
15 (21) |

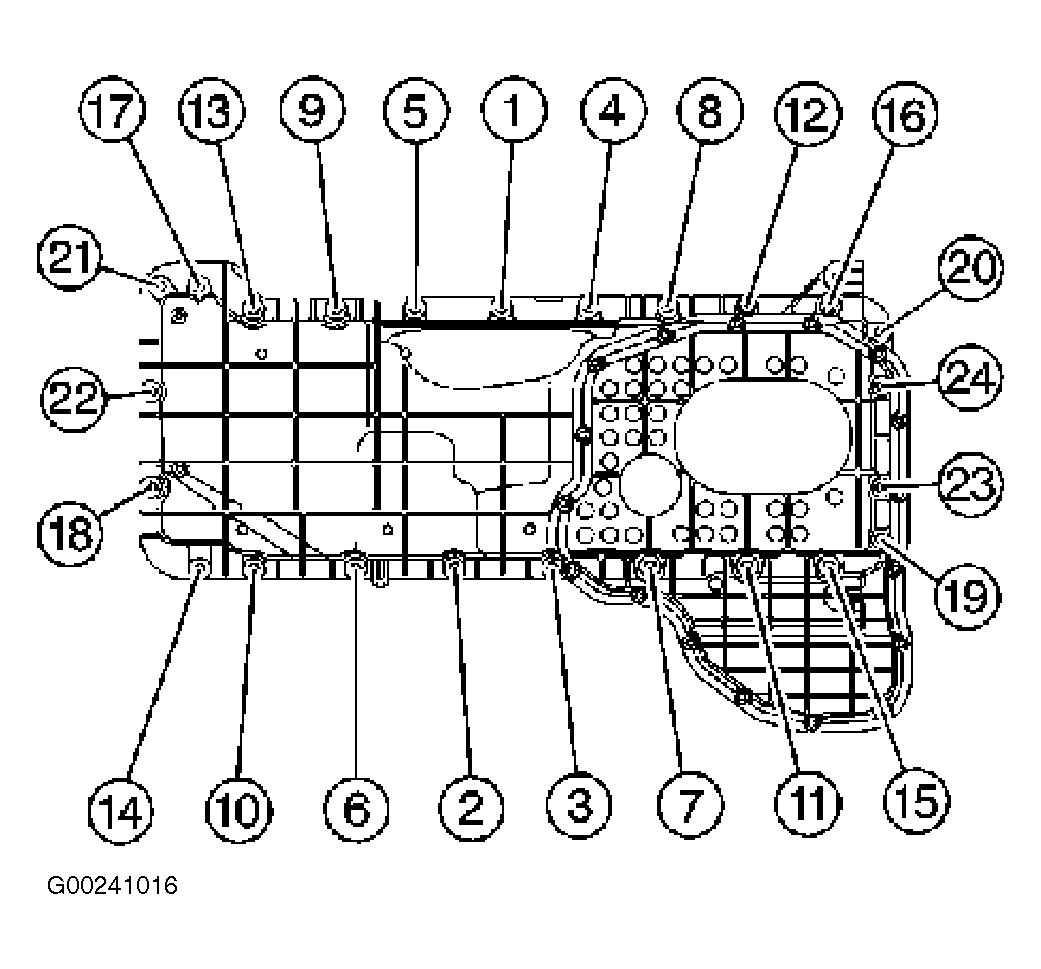

| Oil Pan Bolt (Upper) |
15 (20) |
| Oil Pan Skid Plate Bolt |
15 (20) |
| Oil Pressure Sensor Unit |
22 (30) |
| Oil Pressure Relief Valve |
29 (39) |
| Oil Pump Bolt |
15 (21) |
| Oil Pump Driven Gear Nut |
74 (100) |
| Oil Pump Gear Cover Bolt |
15 (21) |
| Oil Strainer Bolts/Nuts |
18 (25) |
| Piston Cooling Nozzle Eye Bolt |
15 (21) |
| Positive Crankcase Ventilation Oil Seperator Bracket Nut |
18 (25) |
| Power Steering Pump Bracket Bolt |
37 (50) |
| Power Steering Pump Bolt |
37 (50) |
| Power Steering Pump Bracket Bolt |
34 (46) |
| Rocker Arm Shaft Bracket Bolt |
30 (41) |
| Starter Motor Bolt |
58 (78) |
| Transmission Fill Tube Nut |
13 (18) |
| Thermostat Housing Bolts/Nuts |
18 (25) |
| Thermostat Housing Bolts/Nuts |
18 (25) |
| Thermostat Cover Bolt |
15 (21) |
| Torque Converter Bolt |
44 (60) |
| Turbocharger Bolt |
80 (108) |
| Turbocharger Coolant Outlet Pipe Bracket Bolts |
15 (21) |
| Turbocharger Oil Supply Hose Eye Bolt |
25 (34) |
| Turbocharger Oil Return Pipe Bolts/Nuts |
15 (21) |
| Turbocharger Thermostatic Coolant Valve |
44 (60) |
| Upper Oil Pan-To-Flywheel Housing Screws |
15 (20) |
| Vacuum Pump Nuts (California Emissions) |
16 (22) |
| Valve Adjusting Screw Nut |
16 (22) |
| Water Outlet Bolts |
18 (25) |
| Water Pump Bolt |
15 (21) |
| INCH Lbs. (N.m) |
| Air Cleaner Outlet Duct Clamp |
53 (6) |
| Battery Cable Bracket Bolt |
106 (12) |
| Battery Cable Bracket Nut |
71 (80 |
| Camshaft Position Sensor Bolt |
89 (10) |
| Camshaft Position Sensor Exciter Ring Bolt |
80 (9) |
| Charged Air Cooler Clamp |
53 (6) |
| Crankshaft Position Sensor Bolt |
89 (10) |
| Crankshaft Position Sensor Spacer Bolt |
89 (10) |
| Exhaust Heat Shield Nut |
80 (9) |
| Exhaust Manifold Heat Shield Bolts |
71 (8) |
| Exhaust Outlet Heat Shield Bolts |
71 (8) |
| Exhaust Pipe Heat Shield Bolts |
71 (8) |
| Fuel Injection Control Module Connector Bolt |
89 (10) |
| Generator Positive Cable Nut |
80 (9) |
| Glow Plug Connector Nut |
18 (2) |
| Heater Oulet Pipe/Hose Nut |
80 (9) |
| Injector Harness Bracket Bolt |
80 (9) |
| Injector Terminal Nut |
18 (9) |
| Injector Pipe Lock Plate Screws |
35 (4) |
| Intake Air Heater Terminal Nut |
35 (4) |
| Intake Manifold Tube Bolts/Nuts |
80 (9) |
| Oil Cooler Adapter Stud |
89 (10) |
| Oil Level Sensor Bolt |
89 (10) |
| Oil Pan Bolts/Nuts (Lower) |
89 (10) |
| Positive Cable Junction Block Bracket-To-Power Steering Pump Bolt |
80 (9) |
| Positive Crankcase Ventilation Cover Screws |
35 (4) |
| Transmission Oil Cooler Clip Nut |
80 (9) |
| Turbocharger Boost Sensor Bolt |
89 (10) |
| Turbocharger Heat Shield Bolts |
89 (10) |
| Turbocharger Inlet Duct-To-Turbocharger Bolt |
80 (9) |
| Turbocharger Oil Return Pipe Stud |
89 (10) |
| Valve Lifter Holdown Bracket Bolt |
97 (11) |
| Valve Rocker Arm Cover Bolt (Lower) |
89 (10) |
| Valve Rocker Arm Cover Bolt (Upper) |
| 1st Step |
71 (8) |
| 2nd Step |
71 (8) |
