Section 448 (Engine Controls Self-Diagnostics - 6.0L Bi-Fuel & CNG)
>>
Connector Identification
Connector Identification
WARNING:
This page is about a different car, the 2003 GMC Savana and 2003 Chevrolet Chevy Express. However, it is still accessible from the selected car via links, so may be relevant.

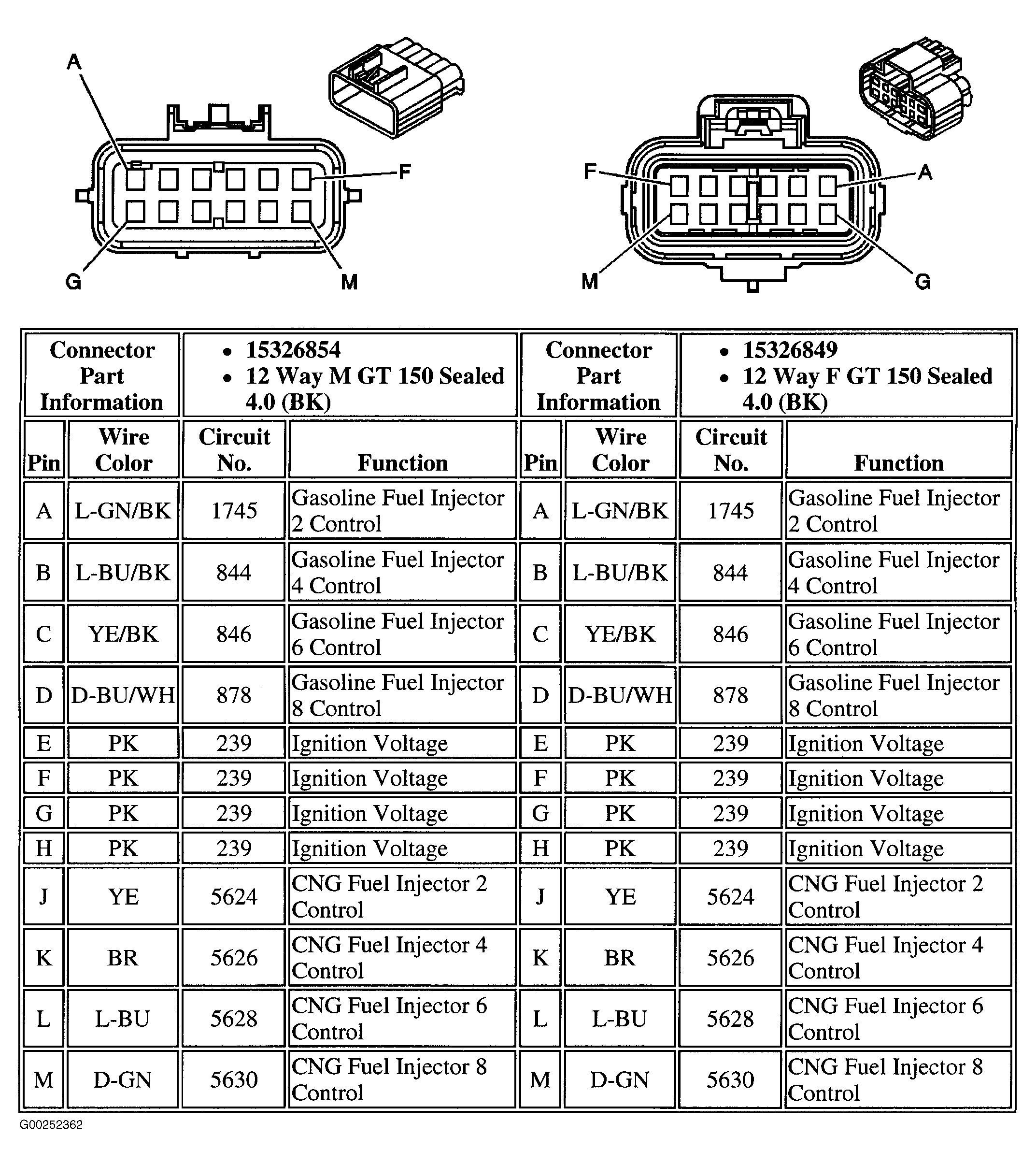

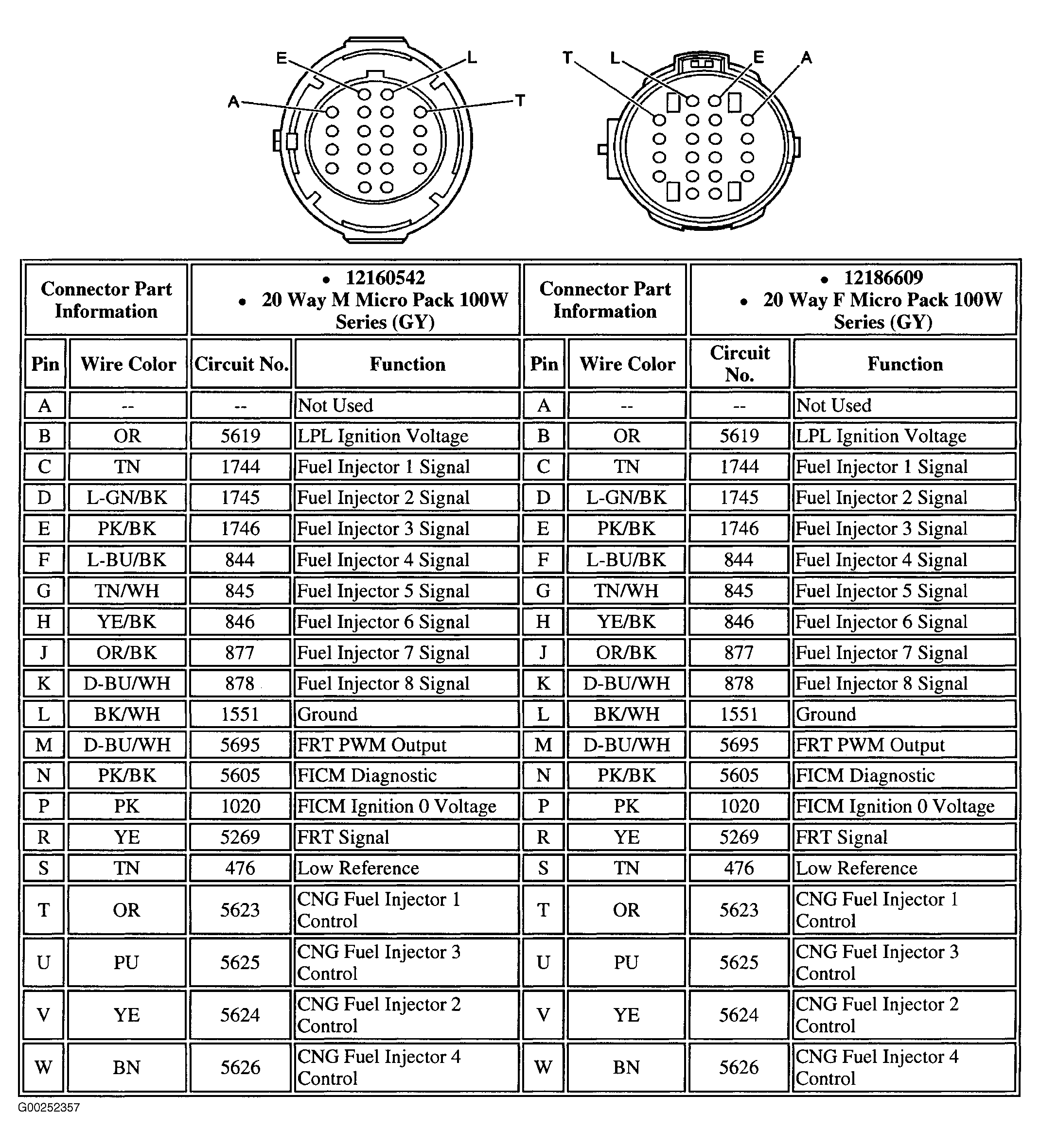

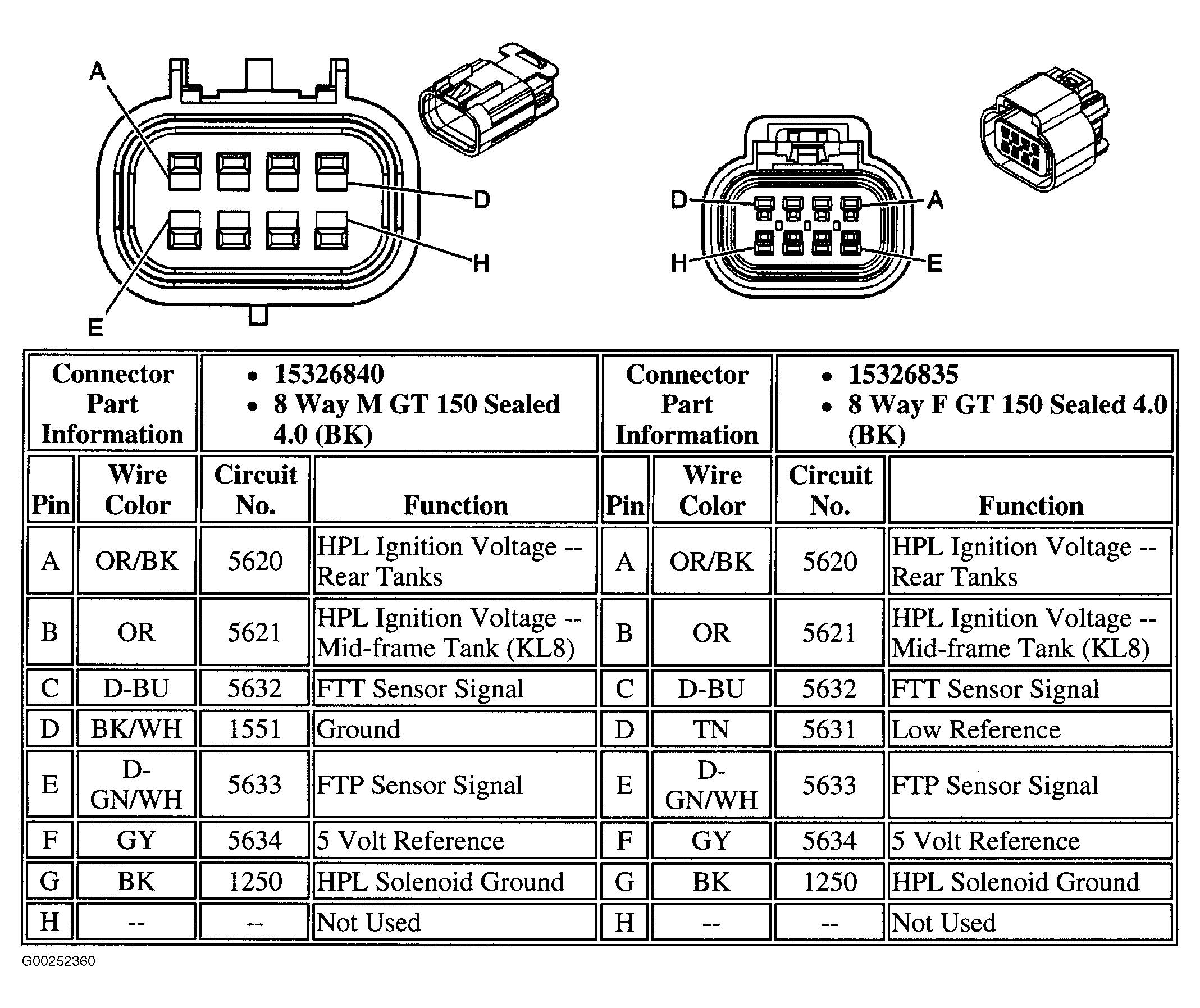

Fig 1: Identifying Connector C001 Terminals
Courtesy of GENERAL MOTORS CORP.

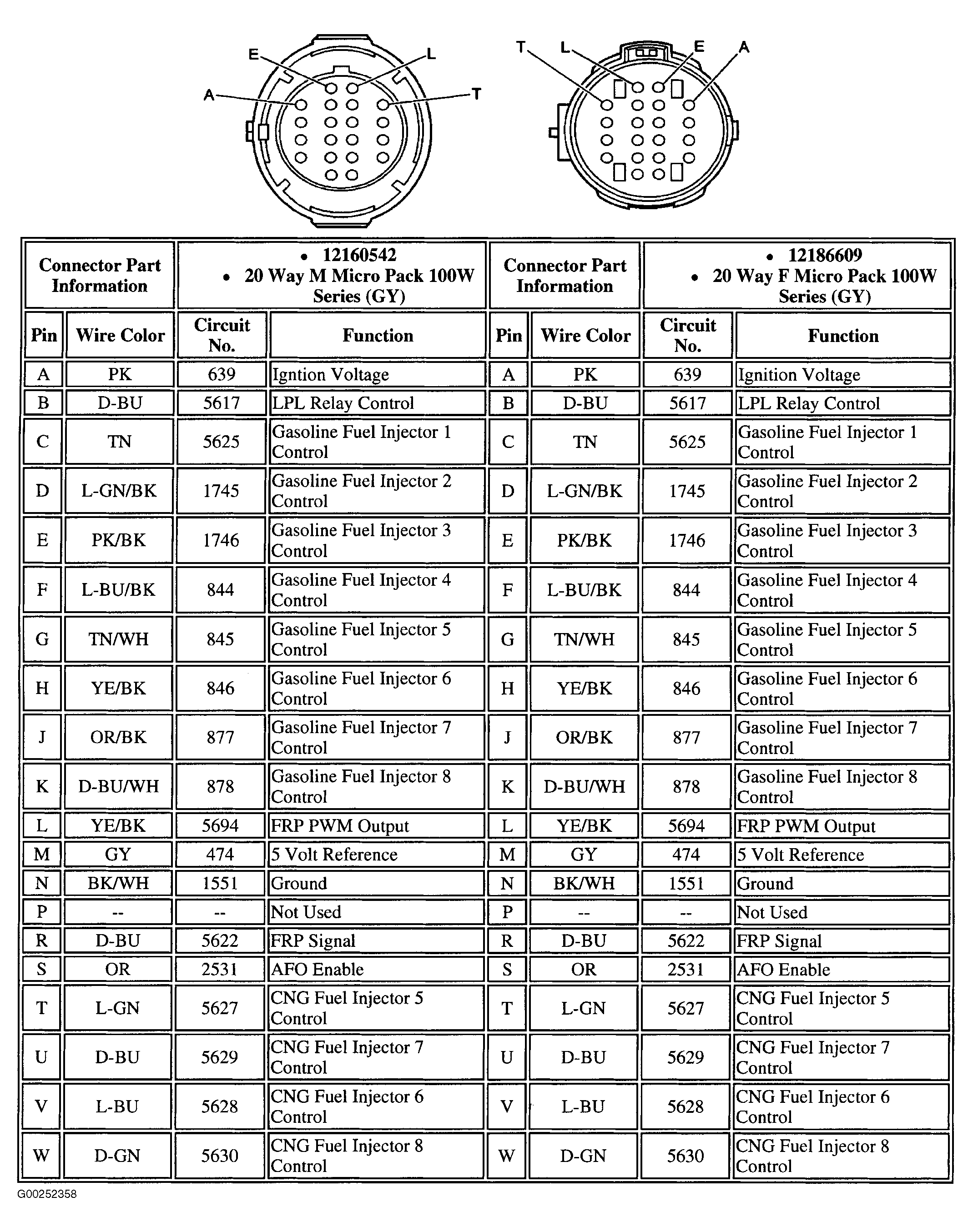

Fig 2: Identifying Connector C002 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Connector C003 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying Connector C004 Terminals
Courtesy of GENERAL MOTORS CORP.

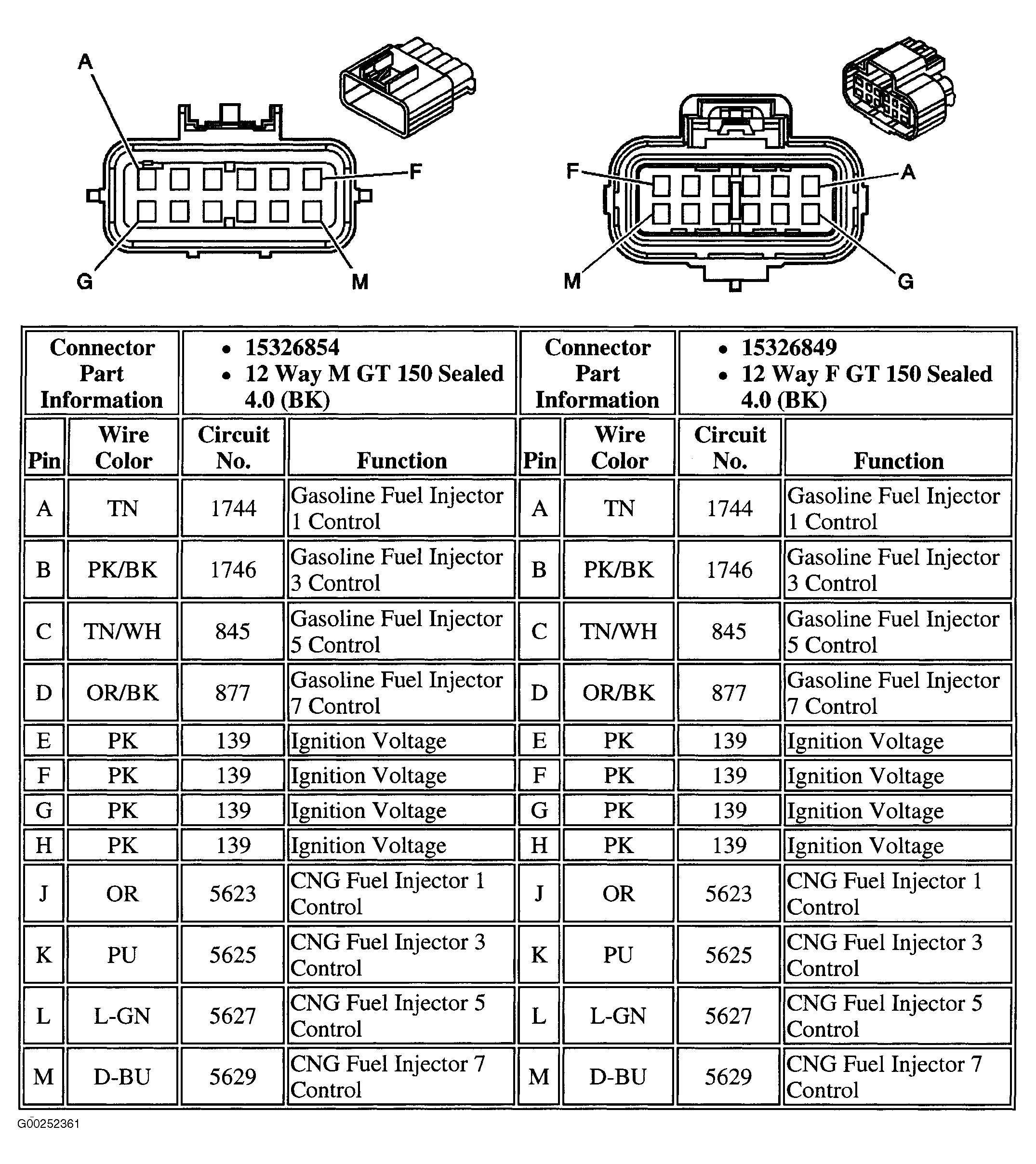

Fig 5: Identifying Connector C005 Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying Connector C006 Terminals
Courtesy of GENERAL MOTORS CORP.

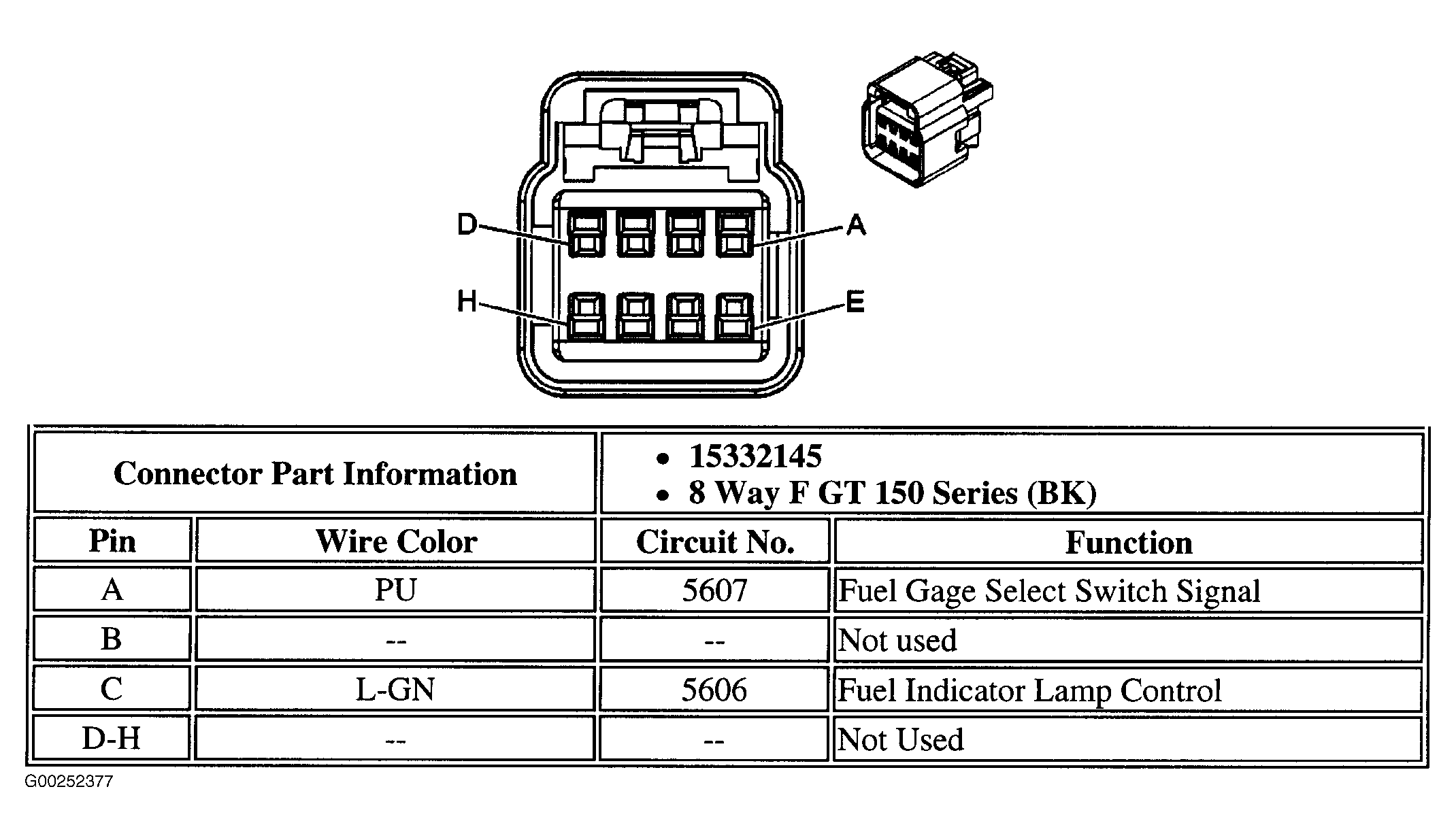

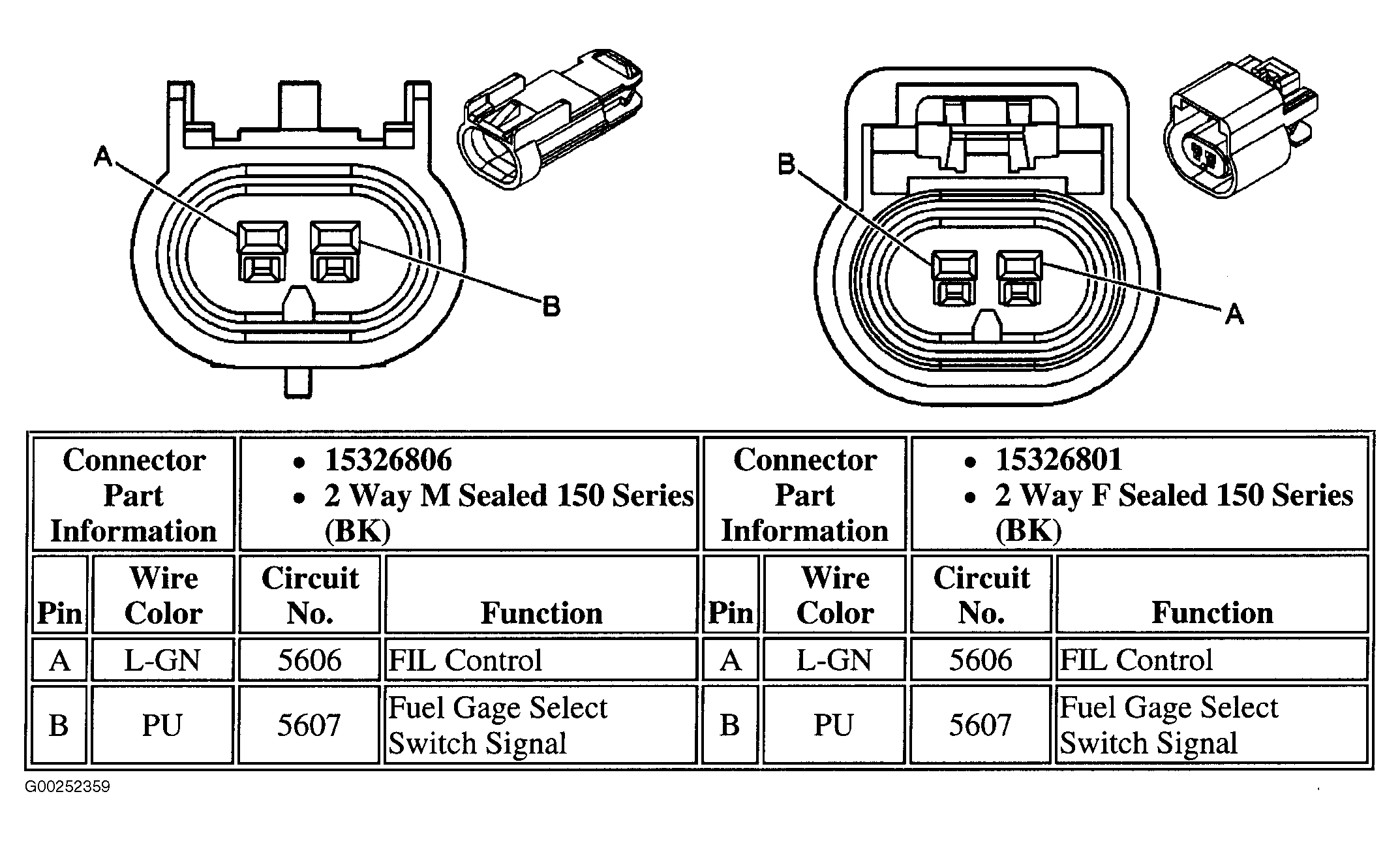

Fig 7: Identifying Fuel Gauge Select Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

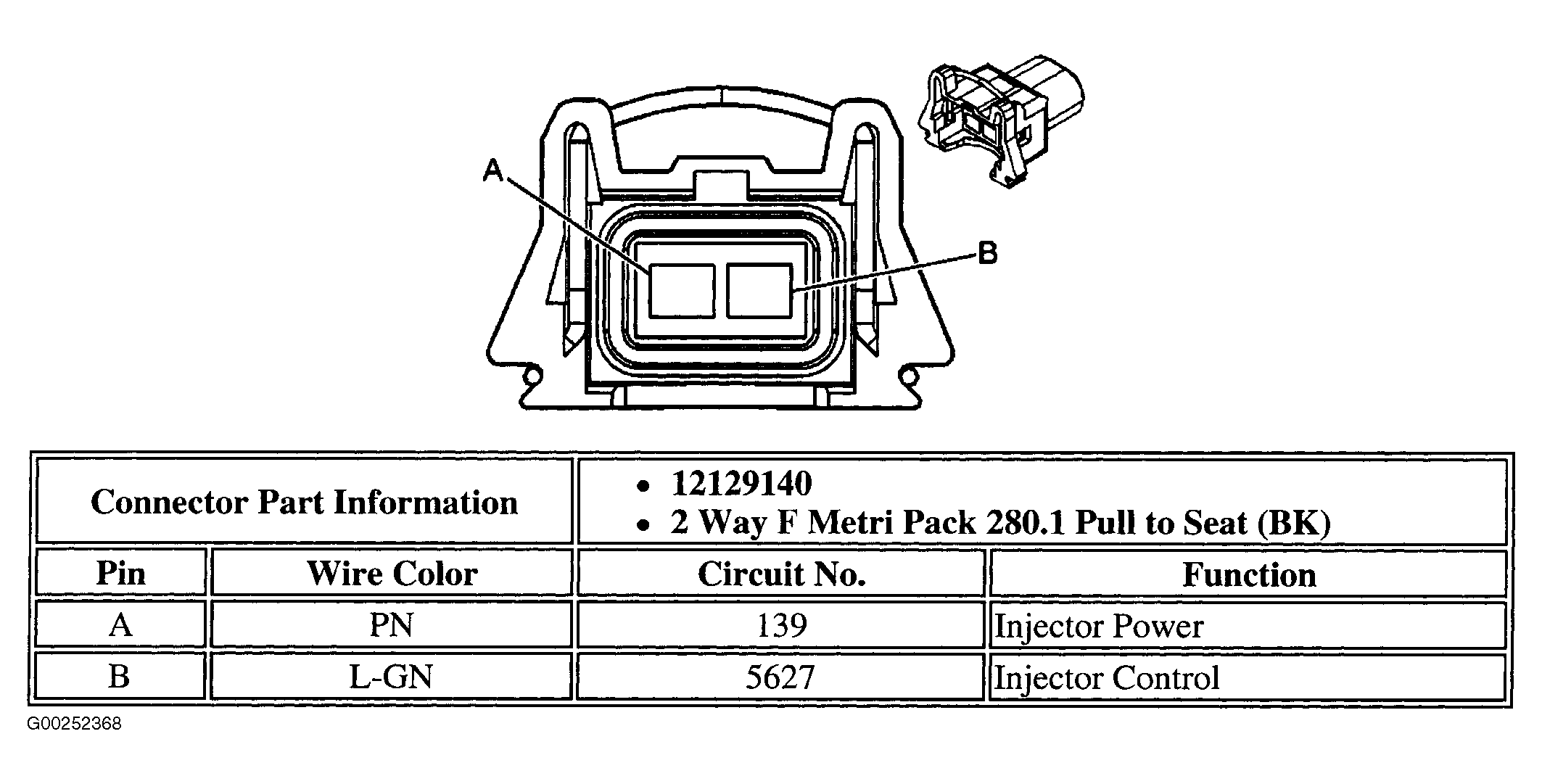

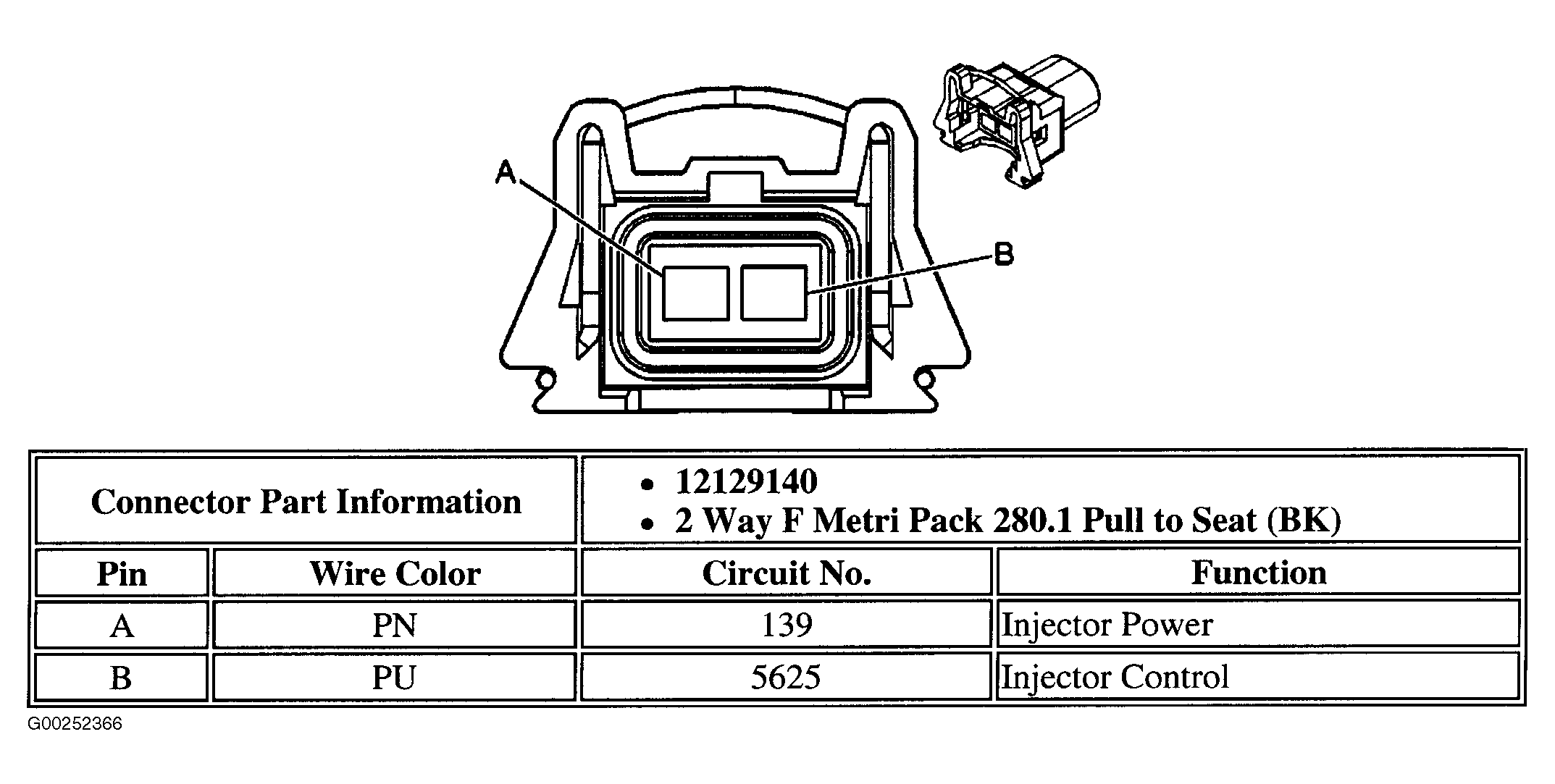

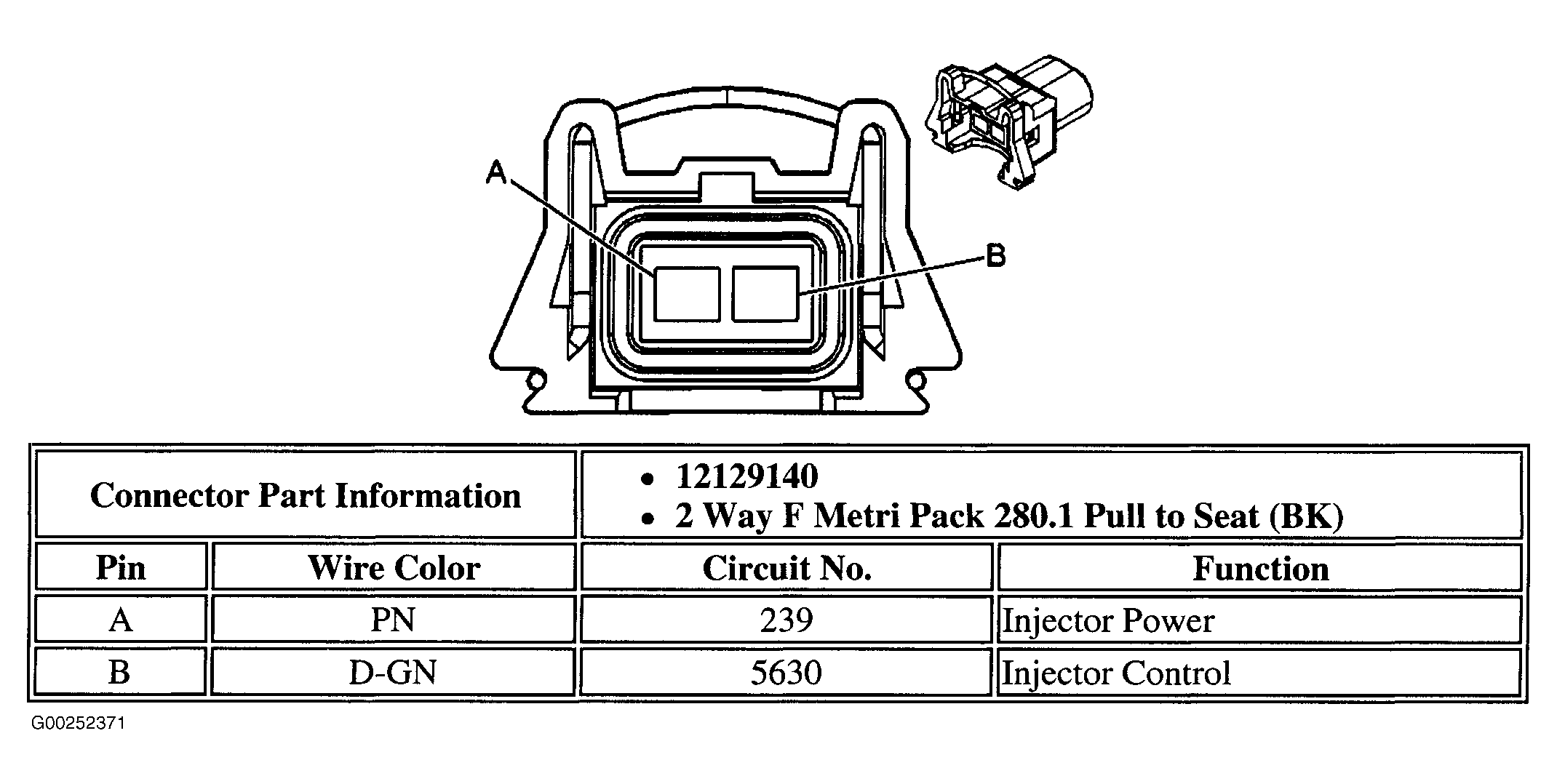

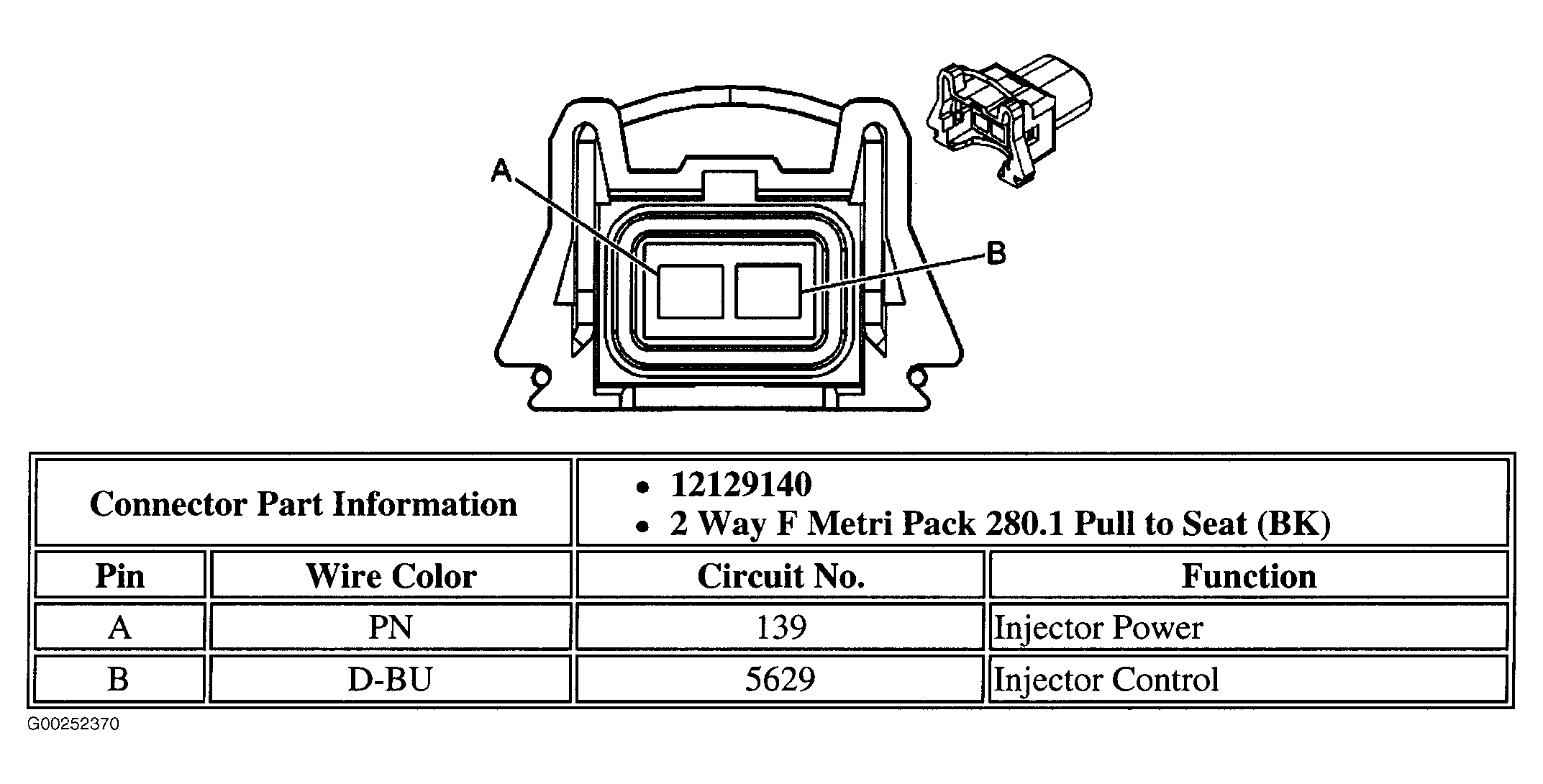

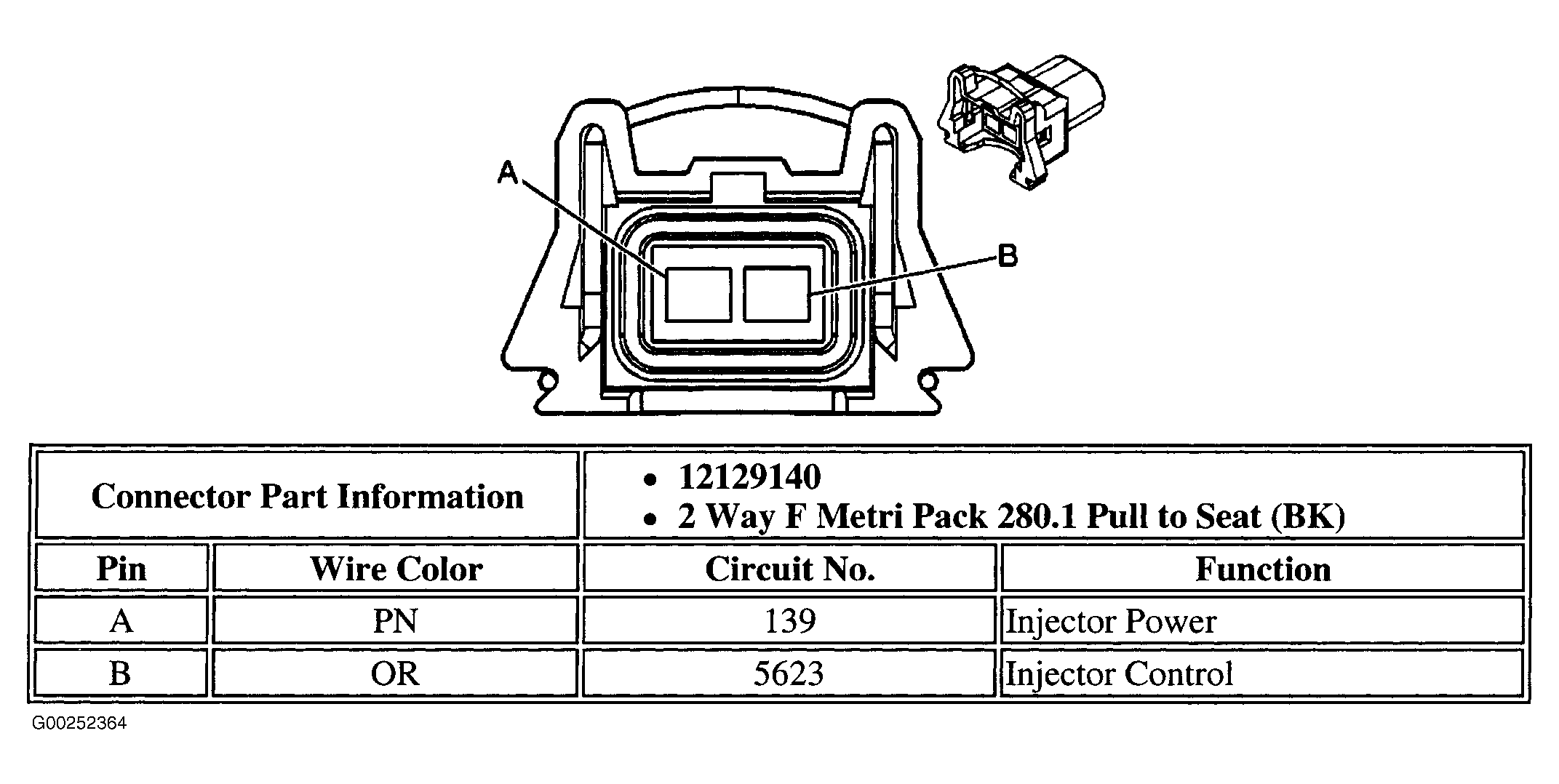

Fig 8: Identifying Fuel Injector Connector No. 1 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.

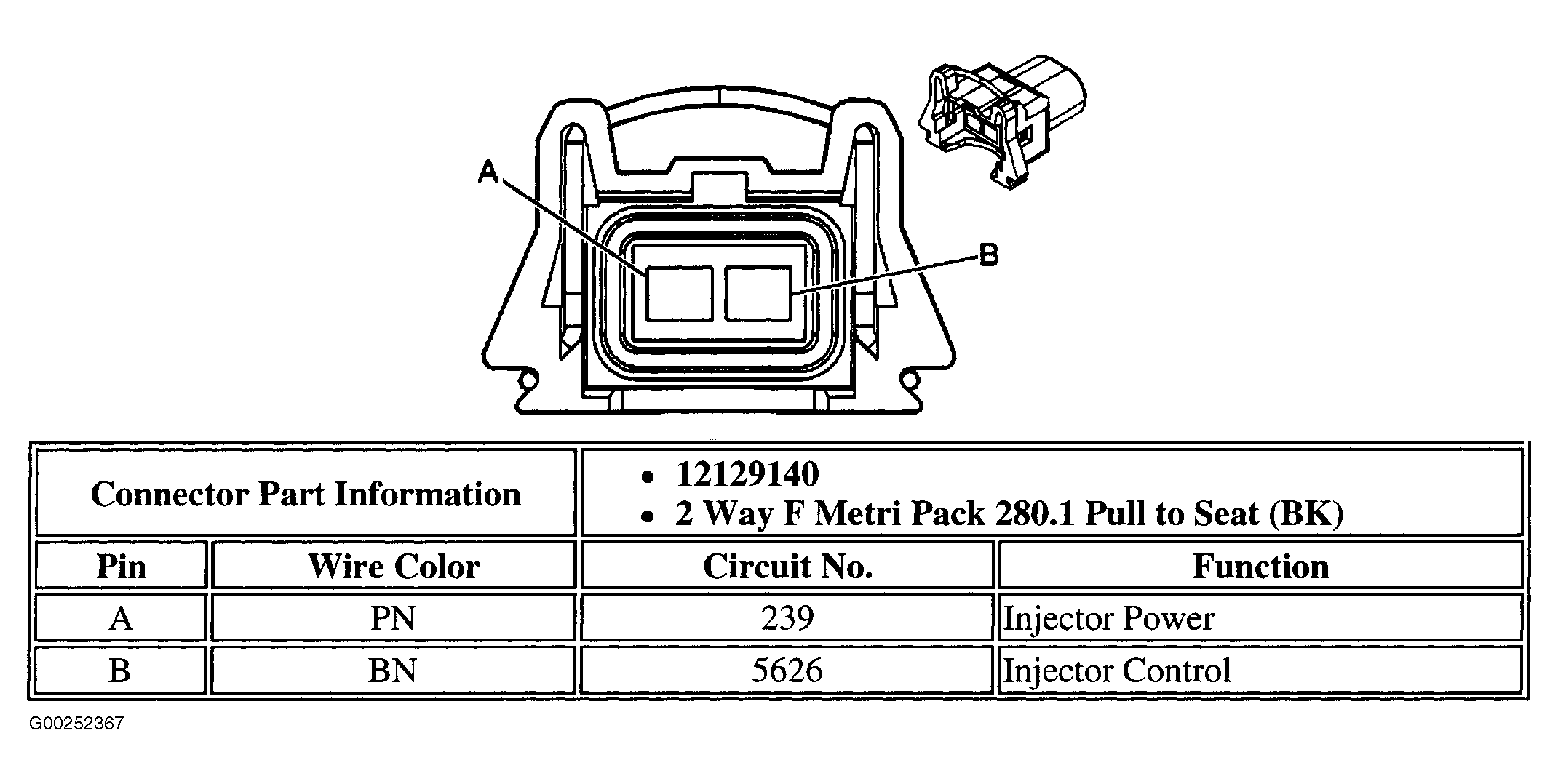

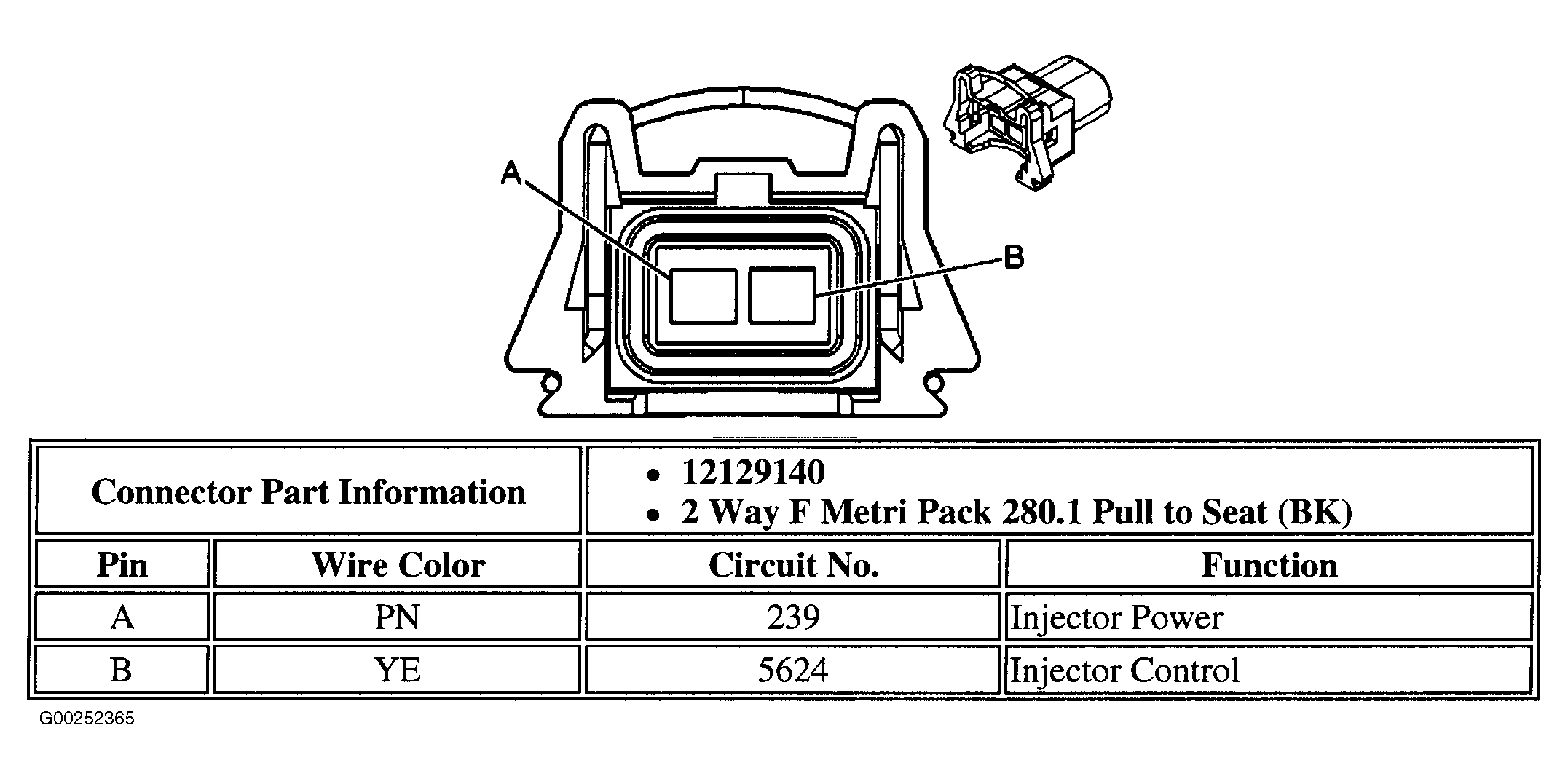

Fig 9: Identifying Fuel Injector Connector No. 2 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying Fuel Injector Connector No. 3 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.
Fig 11: Identifying Fuel Injector Connector No. 4 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.

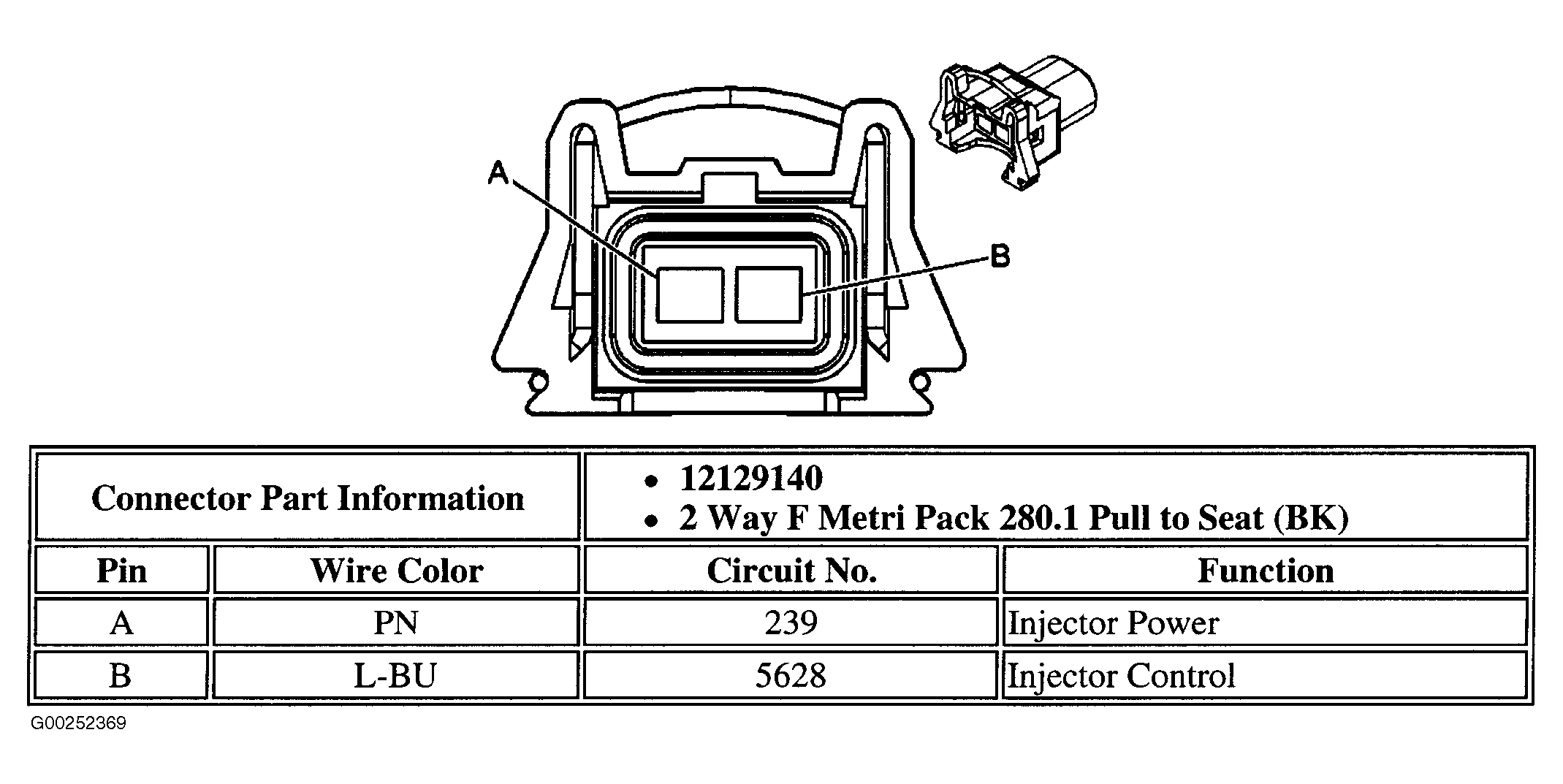

Fig 12: Identifying Fuel Injector Connector No. 5 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying Fuel Injector Connector No. 6 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.
Fig 14: Identifying Fuel Injector Connector No. 7 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Fuel Injector Connector No. 8 Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.

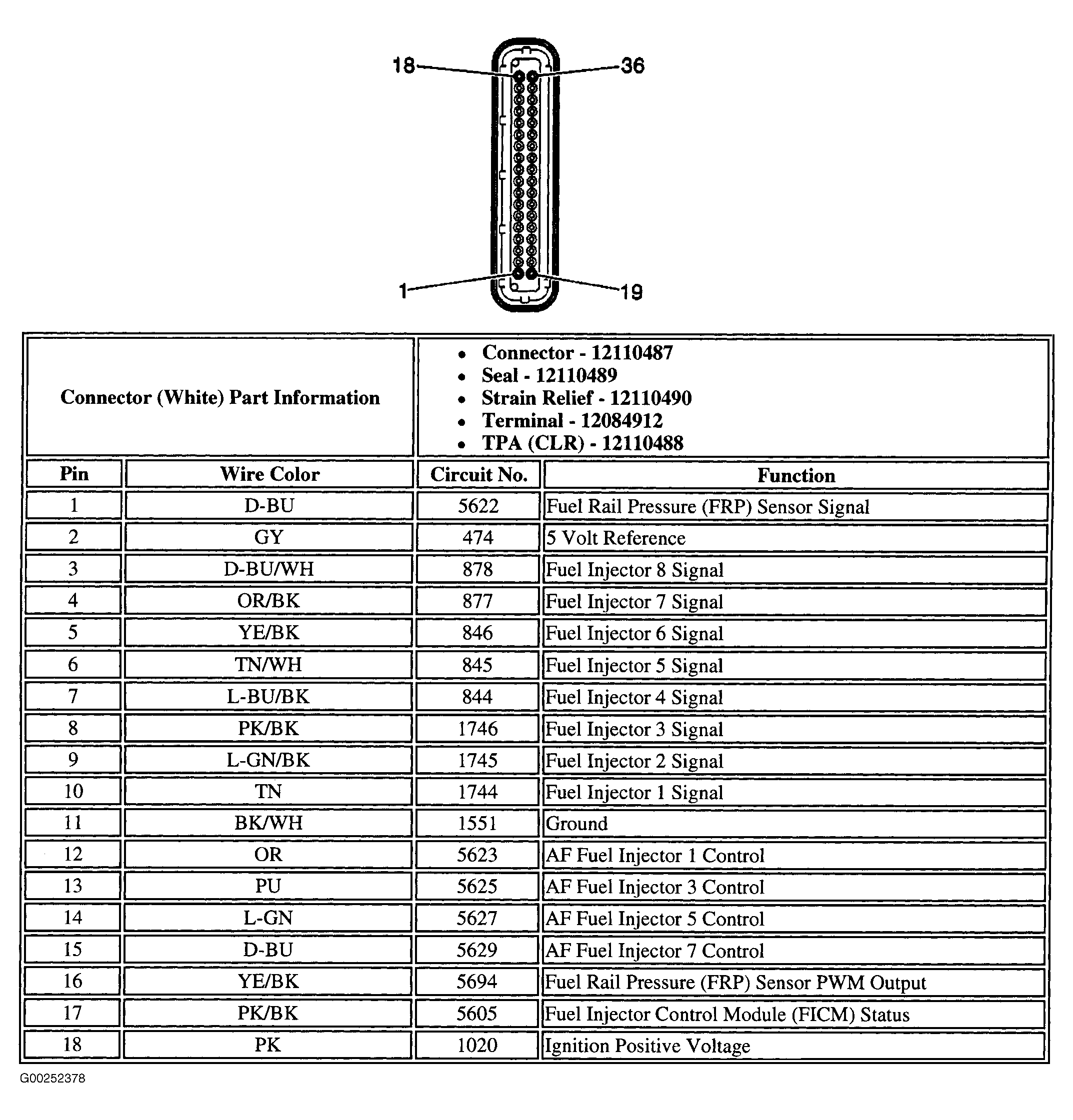

Fig 16: Identifying Fuel Injection Control Module Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

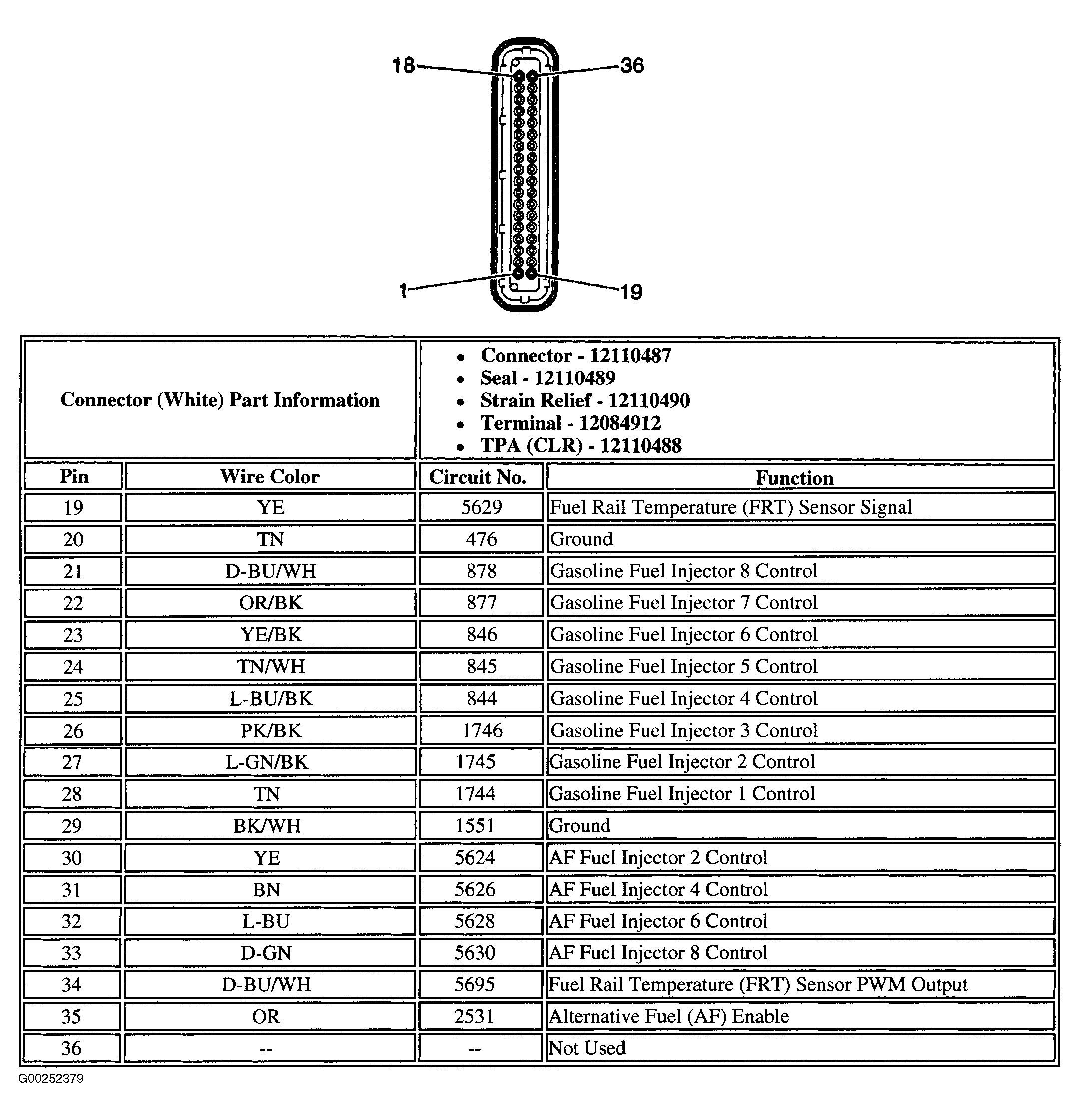

Fig 17: Identifying Fuel Injection Control Module Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

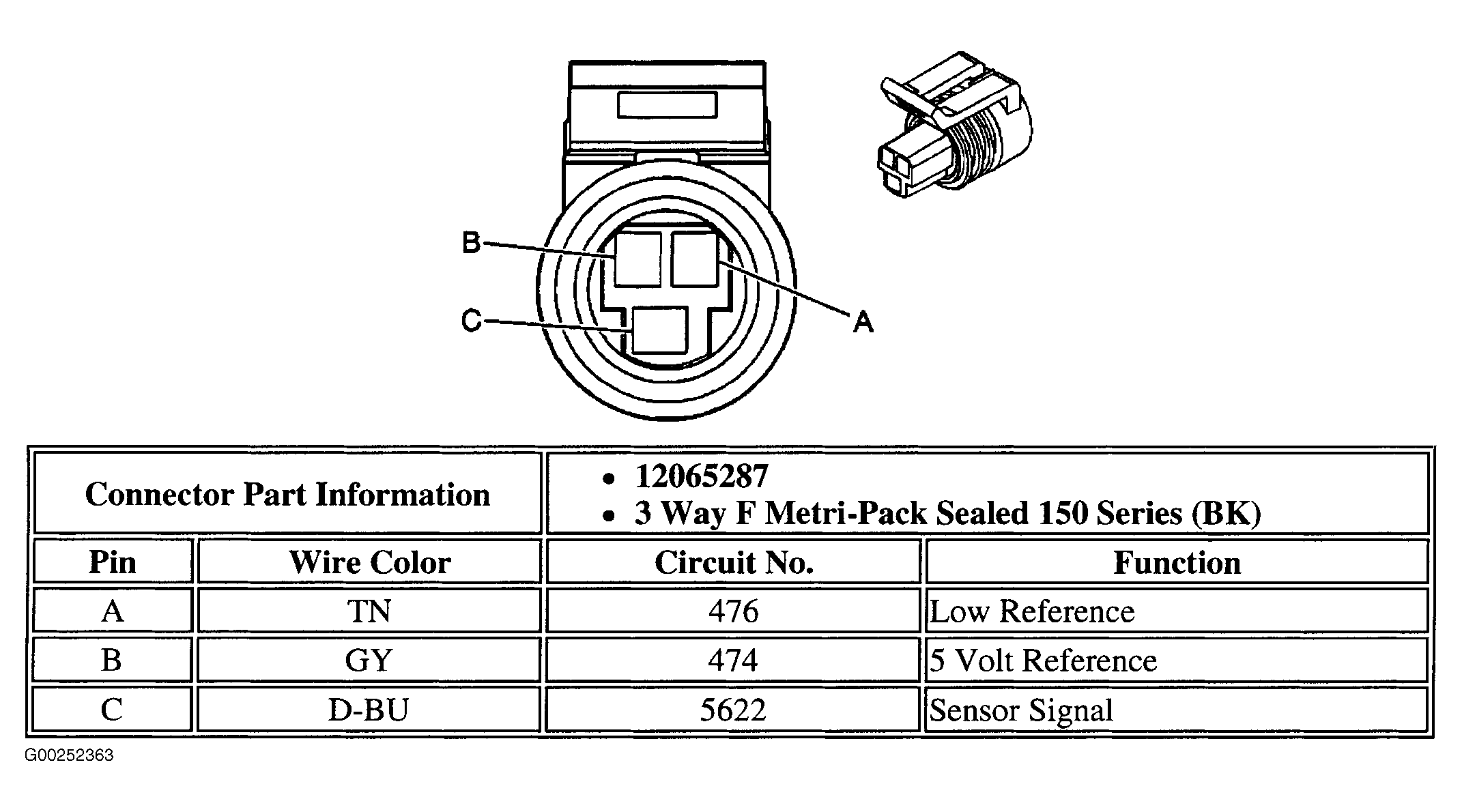

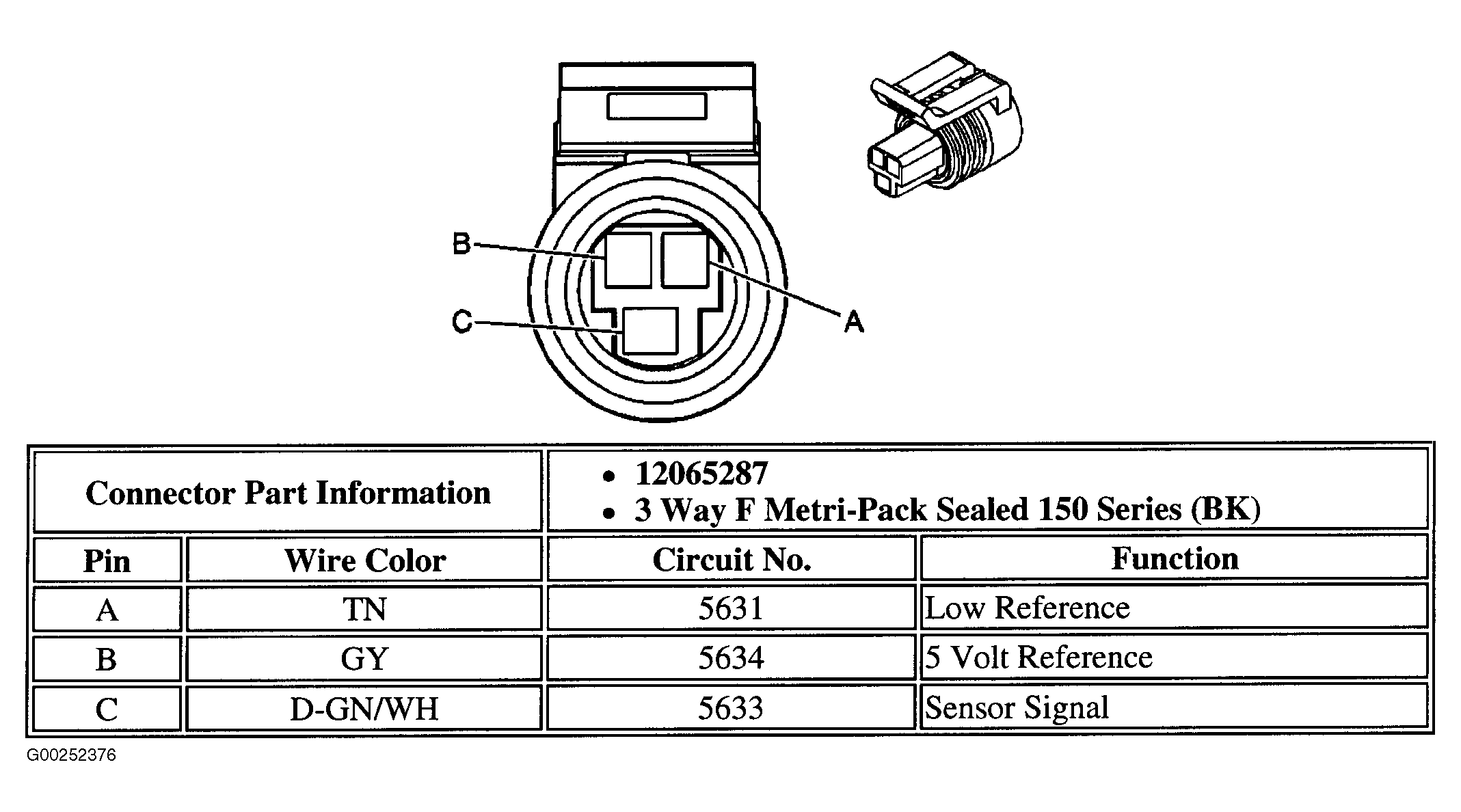

Fig 18: Identifying Fuel Rail Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 19: Identifying Fuel Tank Pressure Sensor Connector Terminals - Alternative Fuel
Courtesy of GENERAL MOTORS CORP.

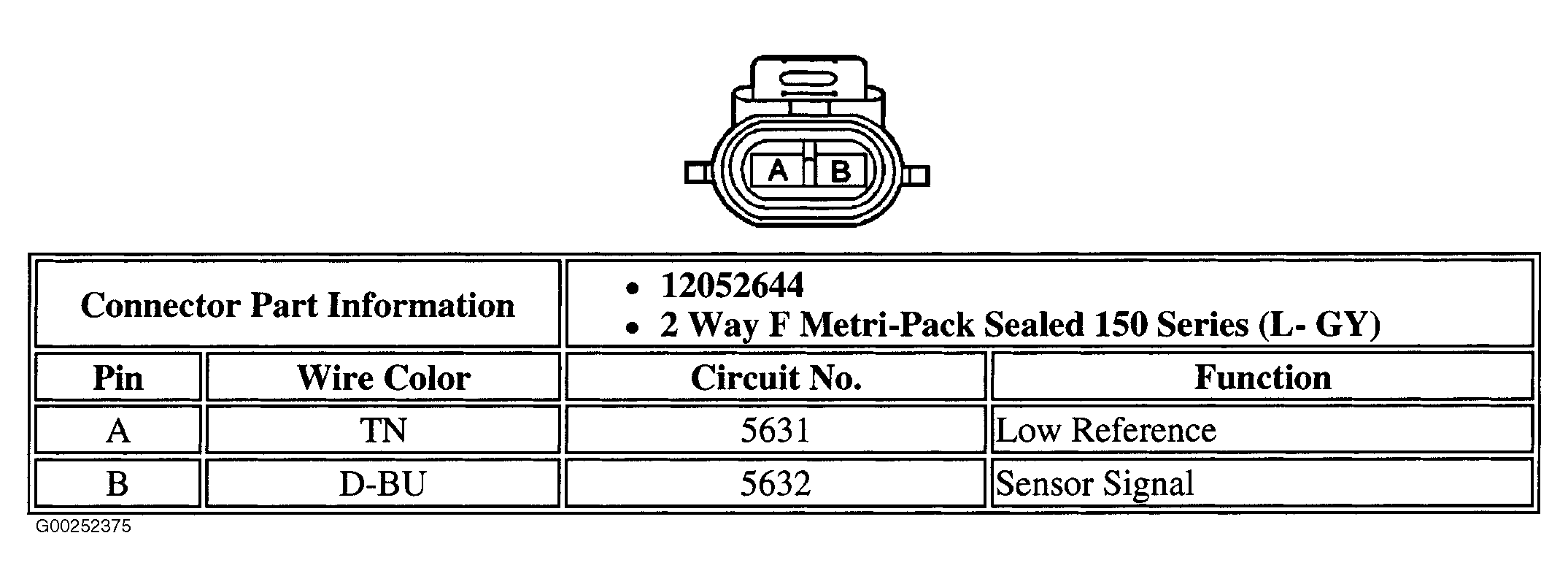

Fig 20: Identifying Fuel Tank Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

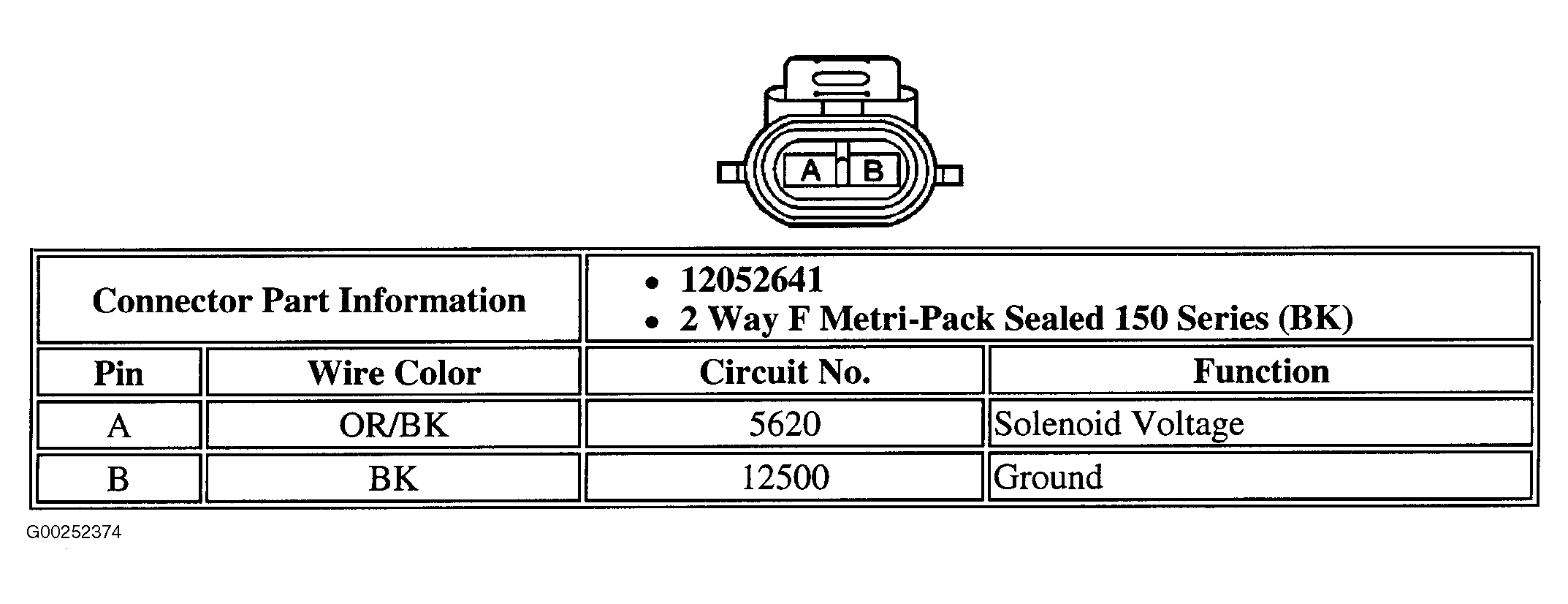

Fig 21: Identifying High Pressure Lock-Off Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

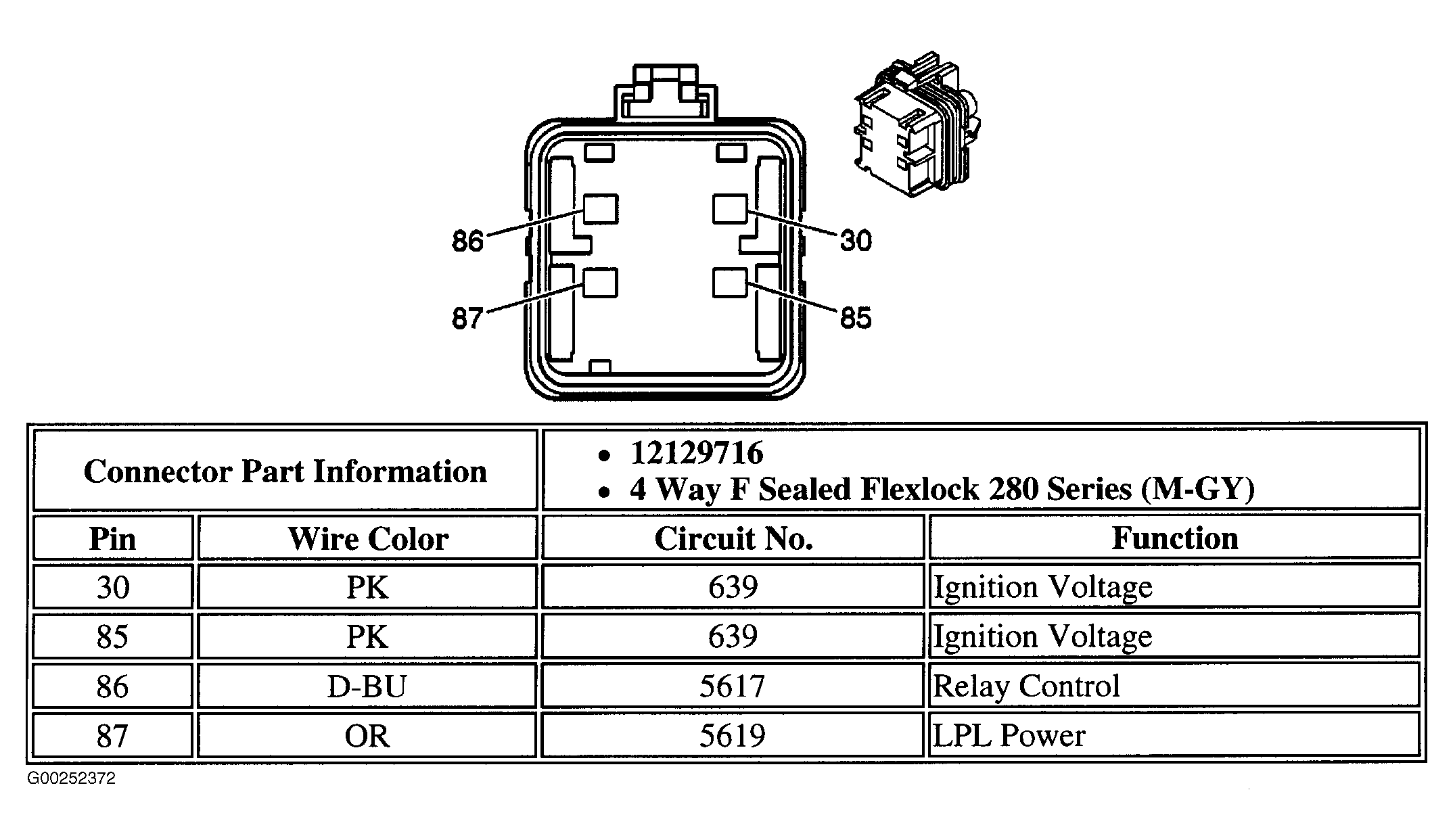

Fig 22: Identifying Low Pressure Lock-Off Relay Connector Terminals
Courtesy of GENERAL MOTORS CORP.

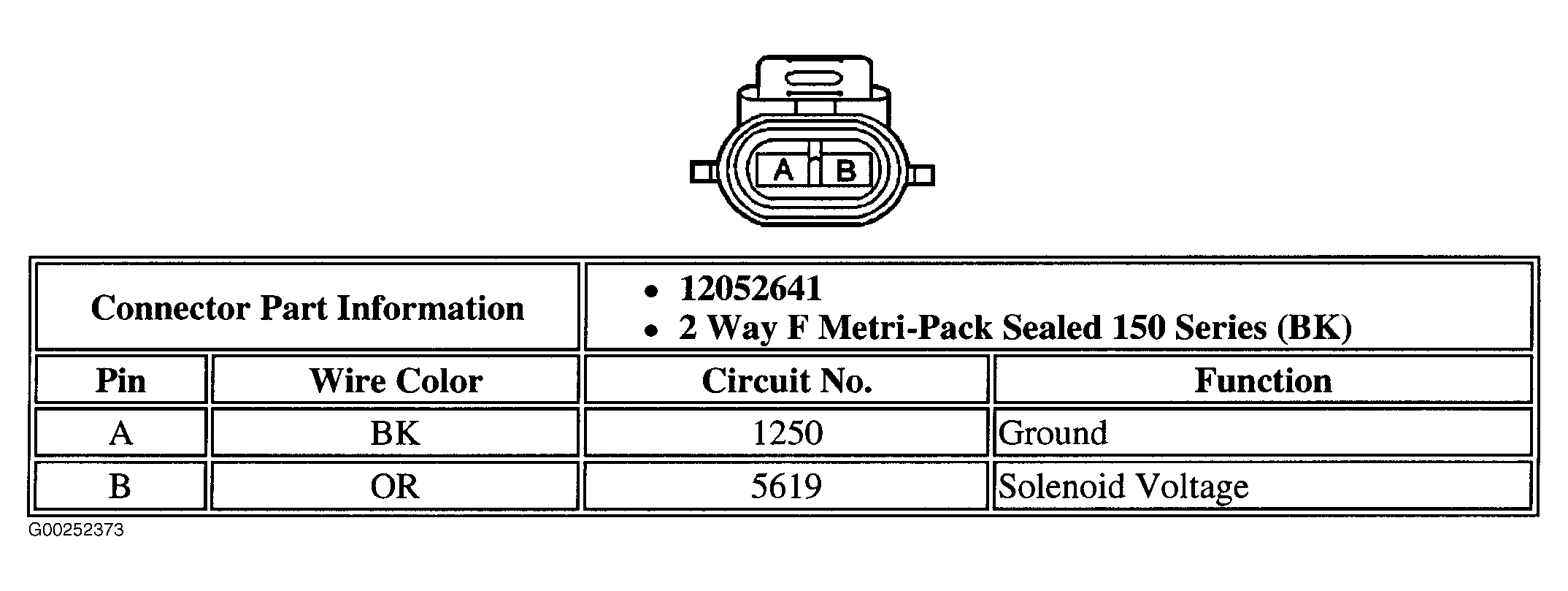

Fig 23: Identifying Low Pressure Lock-Off Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

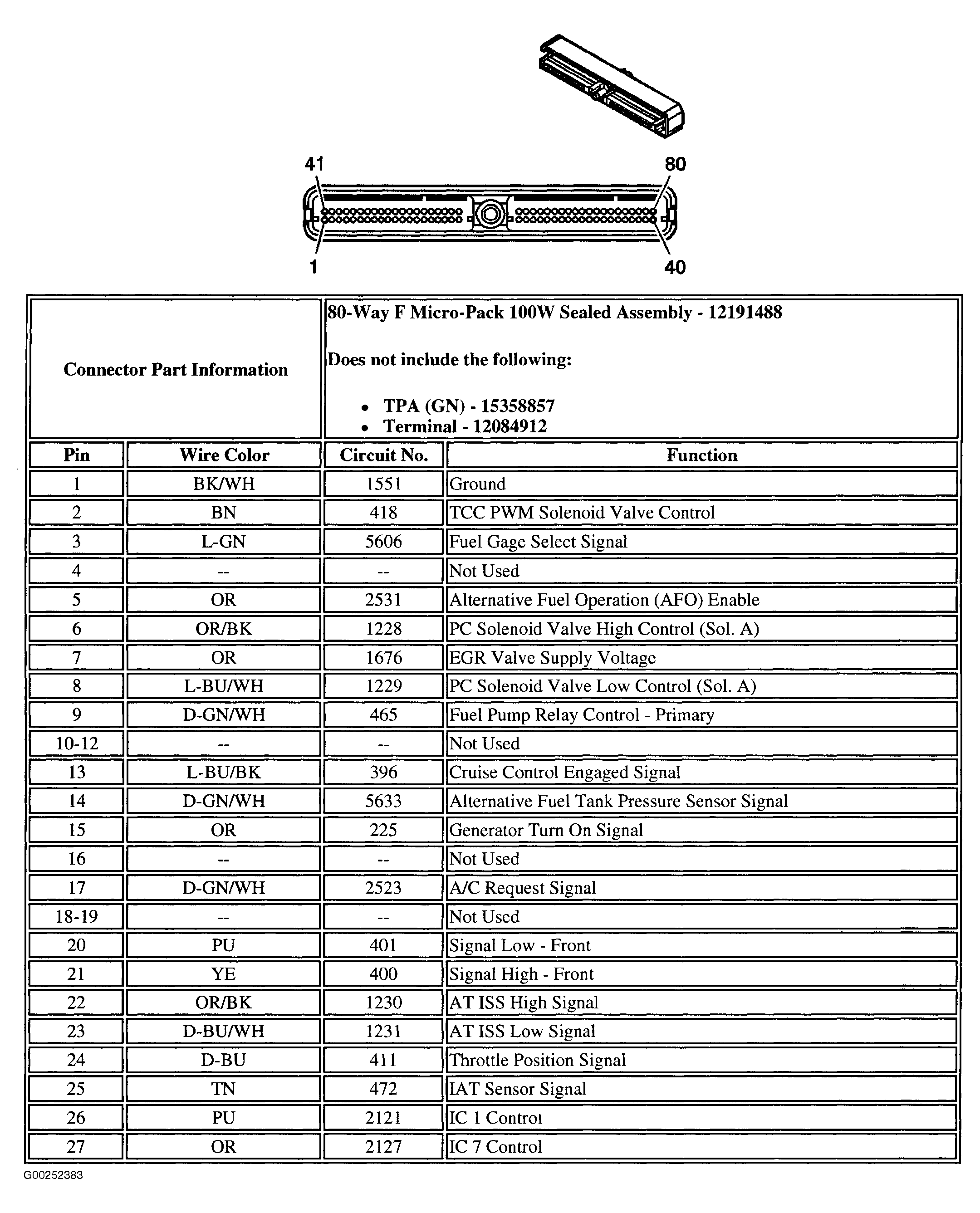

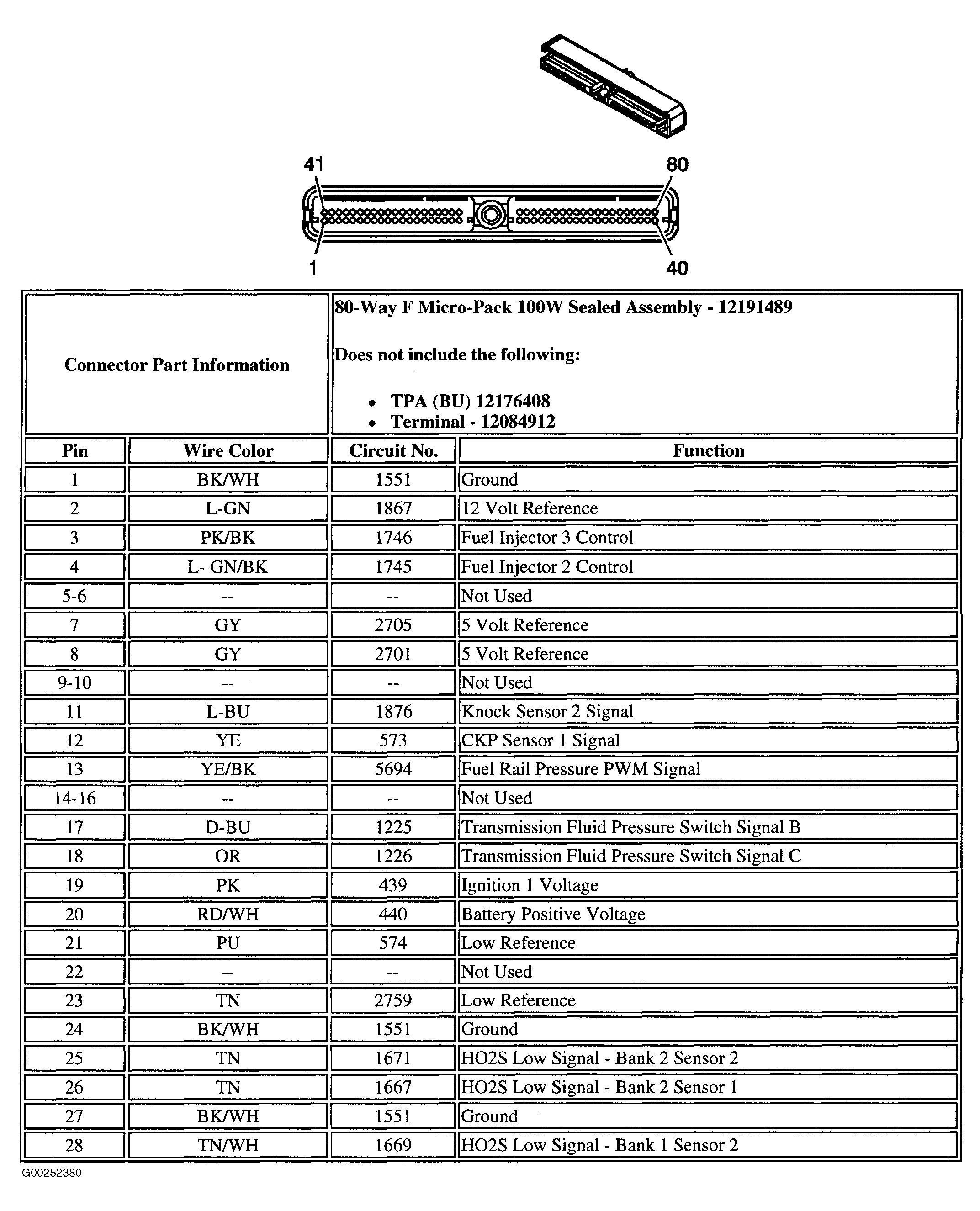

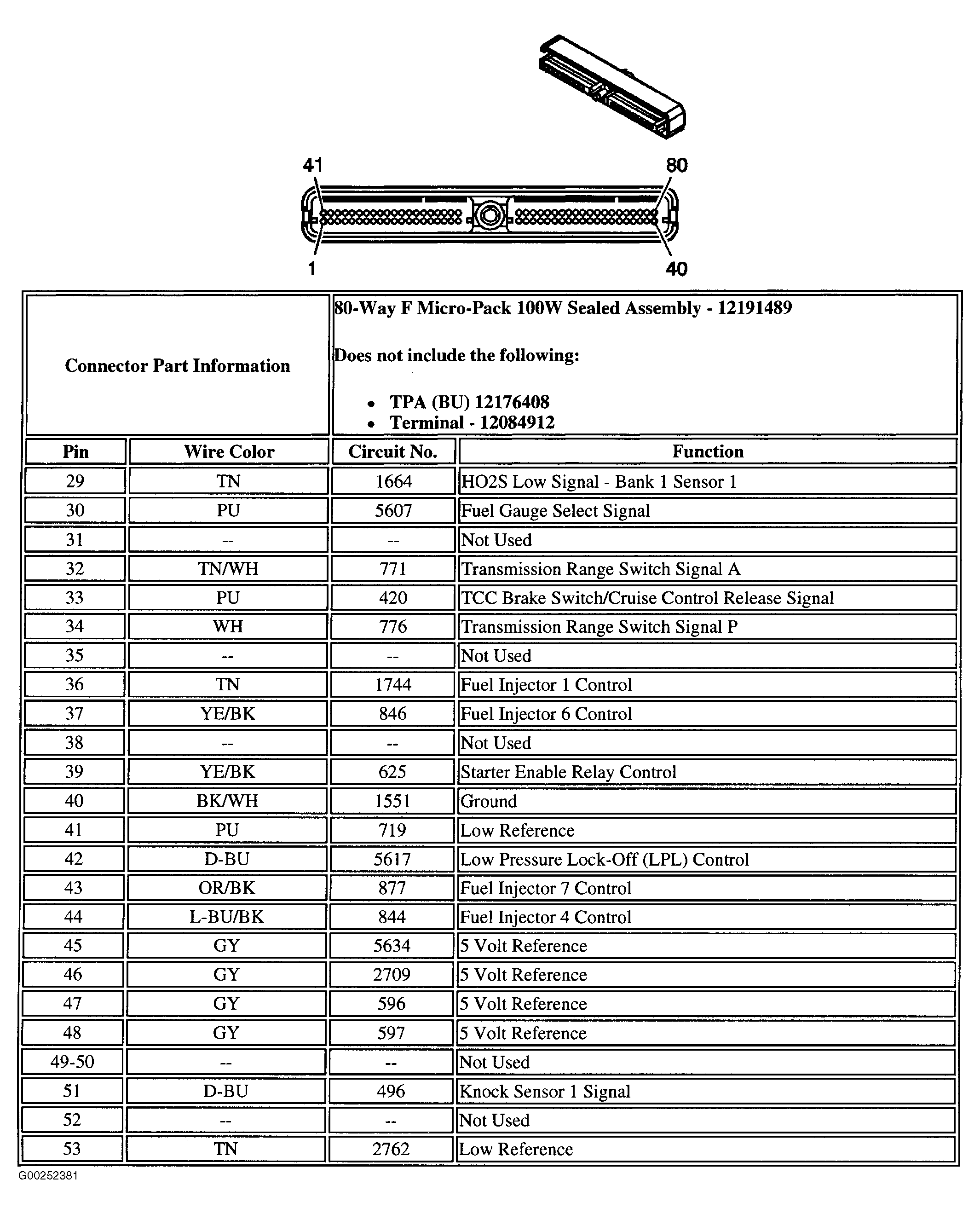

Fig 24: Identifying PCM Connector - C1 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.

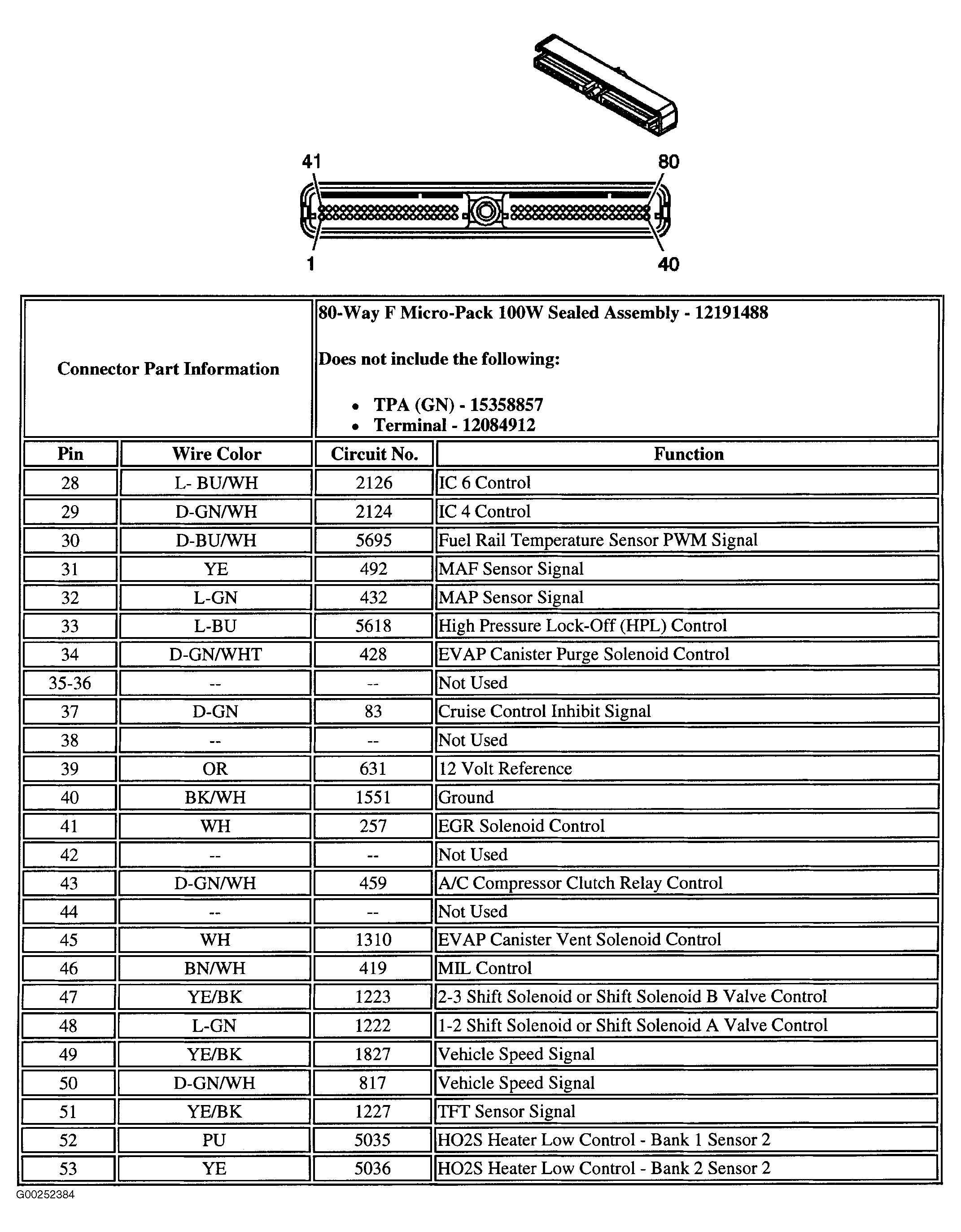

Fig 25: Identifying PCM Connector - C1 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying PCM Connector - C1 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

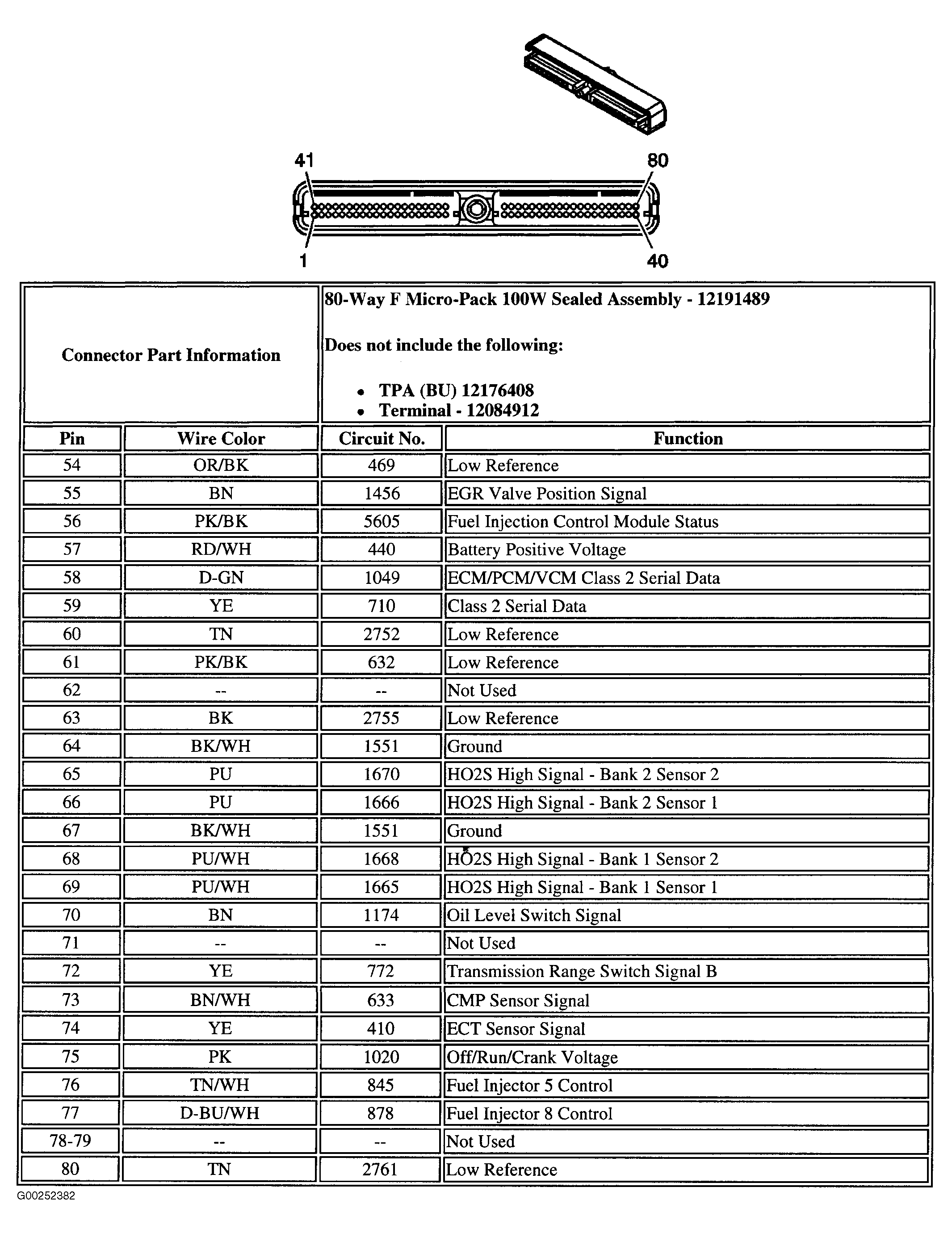

Fig 27: Identifying PCM Connector - C2 Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 28: Identifying PCM Connector - C2 Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.

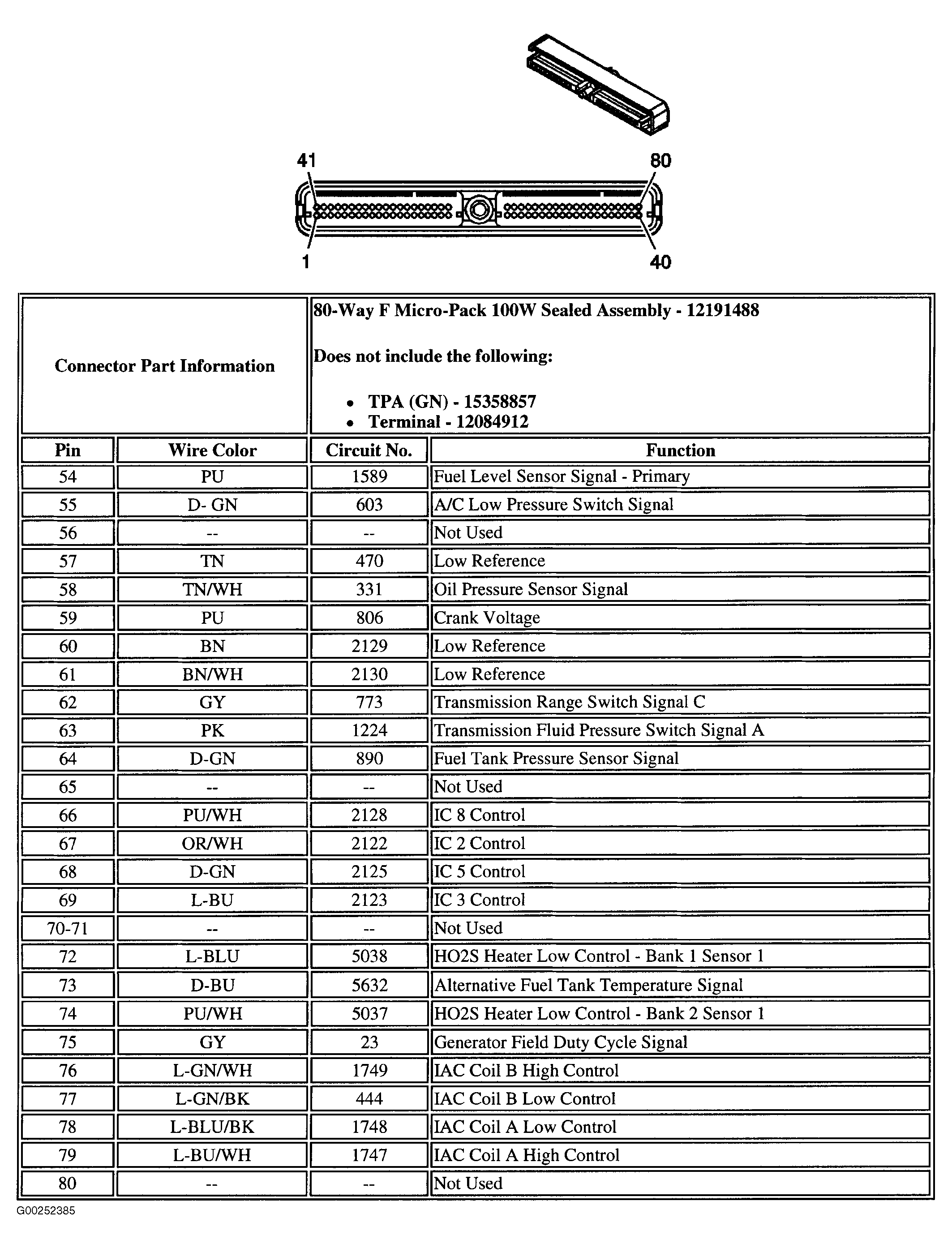

Fig 29: Identifying PCM Connector - C2 Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.
