Torque Specifications
WARNING: This page is about a different car, the 2002 GMC Sonoma and 2002 Chevrolet S10 Pickup. However, it is still accessible from the selected car via links, so may be relevant.
TORQUE SPECIFICATIONS
| Application | Ft. Lbs. (N.m) | ||||
|---|---|---|---|---|---|
| Accessory Bracket Bolts | 37 (50) | ||||
| Accessory Drive Belt Idler Pulley Fastener | 37 (50) | ||||
| Camshaft Sprocket Fastener | 96 (130) | ||||
| Connecting Rod Cap Nuts | 38 (52) | ||||
| Crankshaft Main Bearing Cap Bolts | 70 (95) | ||||
| Crankshaft Pulley Hub-To-Crankshaft Bolts | 77 (105) | ||||
| Crankshaft Pulley-To-Hub Bolt | 37 (50) | ||||

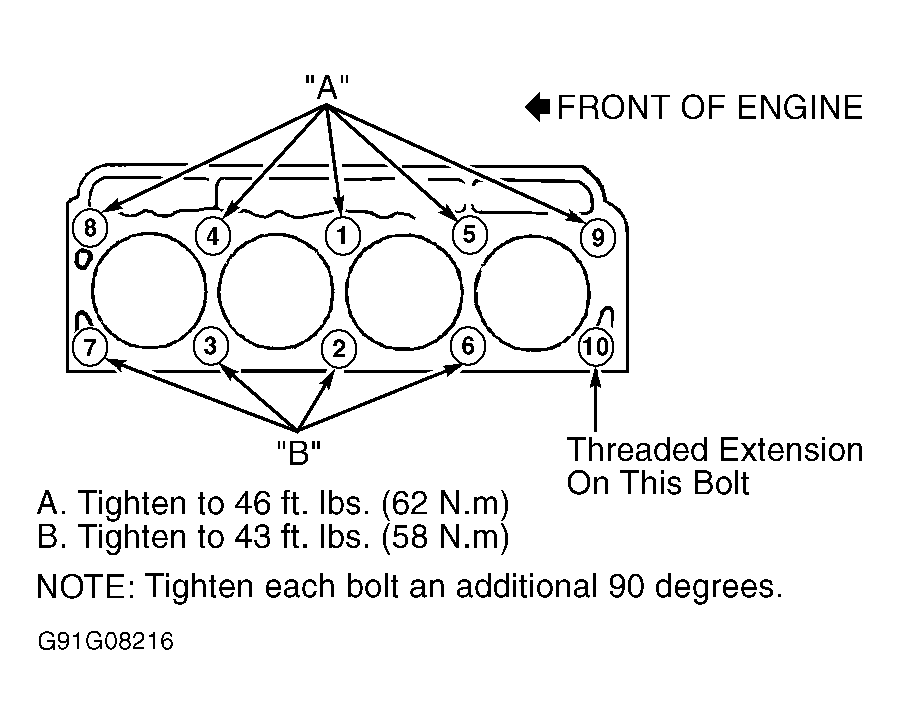

| Cylinder Head Bolts (1) | |||||
| Long Bolts | |||||
| First Tightening Pass | 46 (63) | ||||
| Final Tightening Pass | Additional 90° | ||||
| Short Bolts | |||||
| First Tightening Pass | 43 (58) | ||||
| Final Tightening Pass | Additional 90° | ||||
| Direct Ignition System Coil Assembly Fastener | 18 (25) | ||||
| Engine Coolant Temperature Sensor Fastener | 15 (20) | ||||
| Engine Lift Bracket Nut | 37 (50) | ||||
| Flywheel Bolts | 55 (75) | ||||
| Intake Manifold Bolts | 17 (24) | ||||
| Intake Manifold Nuts | 17 (24) | ||||
| Knock Sensor Fastener | 26 (19) | ||||
| Oil Fill Tube Fastener | 37 (50) | ||||
| Oil Filter Fastener | 13 (17) | ||||
| Oil Fill Adapter Fastener | 26 (35) | ||||
| Oil Gallery-To-Rear Of Engine Block Plug (Large) | 24 (33) | ||||
| Oil Gallery-To-Rear Of Engine Block Plug (Small) | 11 (15) | ||||
| Oil Gallery-To-Side Of Block Above Oil Filter Plugs | 15 (21) | ||||
| Oil Pump Drive Assembly Fastener | 18 (25) | ||||
| Oil Pump Mounting Bolt | 32 (44) | ||||
| Oxygen Sensor Fastener | 31 (42) | ||||
| Rocker Arm Bolts | 19 (25) | ||||
| Serpentine Drive Belt Tensioner Bolt | 37 (50) | ||||
| Spark Plugs | 13 (17) | ||||
| Timing Chain Tensioner Bolts | 18 (24) | ||||
| Water Jacket Drain Plug | 11 (15) | ||||
| Water Outlet Pipe Fastener | 19 (26) | ||||
| Water Pump Fastener | 18 (25) | ||||
| Water Pump Inlet Fastener | 18 (25) | ||||
| Water Pump Pulley Bolts | 22 (30) | ||||
| INCH Lbs. (N.m) | |||||
| Accessory Cable Mounting Bracket Fastener | 89 (10) | ||||
| Air Injection Pipe Nuts (If Equipped) | 115 (13) | ||||
| Camshaft Position Sensor-To-Block Bolt | 89 (10) | ||||
| Camshaft Rear Cover Bolts | 106 (12) | ||||
| Camshaft Thrust Plate Bolts | 106 (12) | ||||
| Crankcase Front Cover Bolts | 97 (11) | ||||
| Crankshaft Sensor Bolt | 72 (8) | ||||
| Exhaust Manifold Nuts | 118 (13) | ||||
| Intake Manifold Studs | 105 (12) | ||||
| Lifter Guide Fastener | 97 (11) | ||||
| Oil Pan Fastener | 89 (10) | ||||
| Oil Pressure Sensor/Switch Fastener | 106 (12) | ||||
| Oil Pump Cover Bolts | 89 (10) | ||||
| Rocker Arm Cover Bolts | 89 (10) | ||||
| Throttle Body-To-Intake Manifold Bolts | 89 (10) | ||||
|
|||||
