| Accessory Drive Belt Tensioner Bolt |
37 (50) |
| Air Conditioning Belt Tensioner Bolt |
37 (50) |
| Automatic Transmission Oil Level Indicator Tube Nut |
13 (18) |
| Camshaft Retainer Bolt |
18 (25) |
| Camshaft Sensor Bolt |
18 (25) |
| Camshaft Sprocket Bolt |
26 (35) |
| Clutch Pressure Plate Bolt |
52 (70) |
| Crankshaft Balancer Bolt |
| Installation Tightening Pass: To Ensure Balancer Is Completely Installed |
240 (330) |
| First Tightening Pass: Install A NEW Bolt After Installation Pass & Tighten As Described In First & Final Passes |
37 (50) |
| Final Tightening Pass |
140 Degrees |
| Crankshaft Oil Deflector Nut |
18 (25) |
| Crossbar Bolt |
74 (100) |

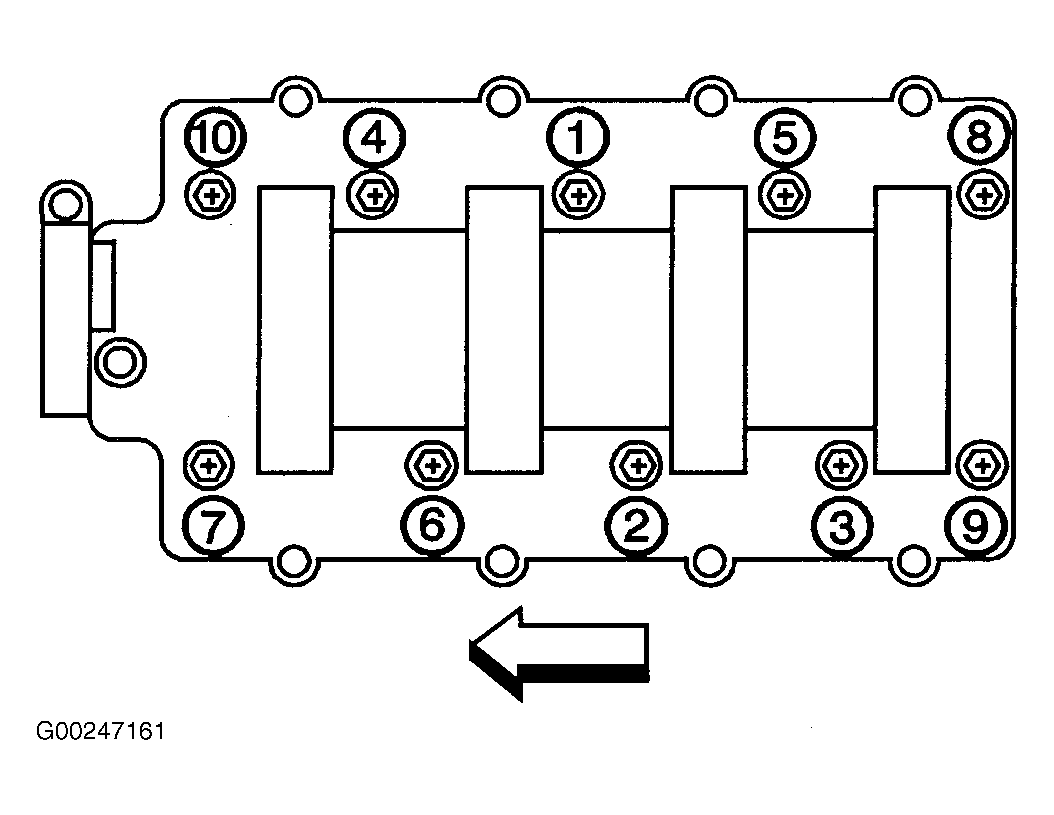

| Cylinder Head Bolt |
| First Tightening Pass (All M11 Bolts) |
22 (30) |
| Second Tightening Pass (All M11 Bolts) |
90 Degrees |
| Final Tightening Pass (All M11 Bolts Excluding Medium Length Bolts At Front & Rear Of Each Cylinder Head) |
90 Degrees |
| Final Tightening Pass (M11 Medium Length Bolts At Front & Rear Of Each Cylinder Head) |
50 Degrees |
| M8 Inner Bolts In Sequence |
22 (30) |
| Drive Belt Idler Pulley Bolt |
37 (50) |

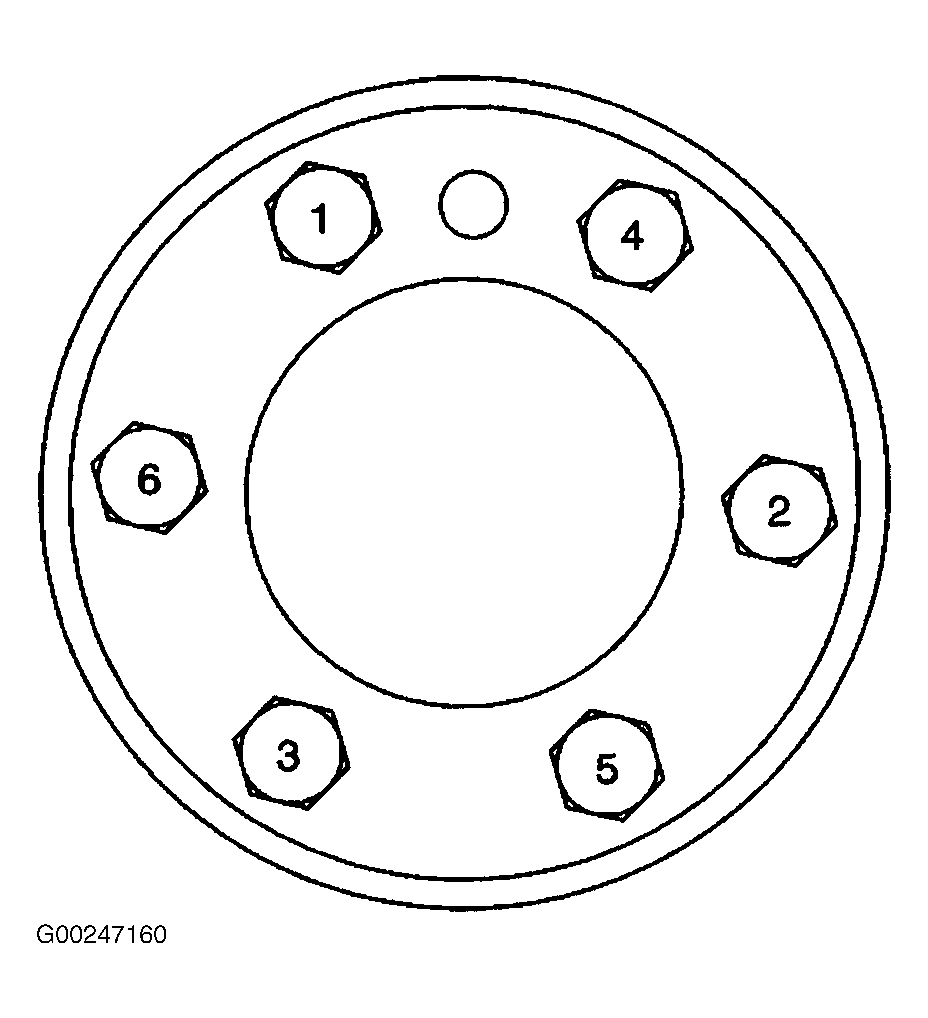

| Engine Flywheel Bolt |
| First Tightening Pass |
15 (20) |
| Second Tightening Pass |
37 (50) |
| Final Tightening Pass |
74 (100) |
| Engine Front Cover Bolt |
18 (25) |
| Engine Mount Bolt |
37 (50) |
| Engine Mount Bracket Bolt |
55 (75) |
| Engine Mount-To-Engine Mount Bracket Bolt |
37 (50) |
| Engine Rear Cover Bolt |
18 (25) |
| Engine Service Lift Bracket |
| M10 Bolt |
37 (50) |
| M8 Bolt |
18 (25) |
| Engine Shield Bolt |
15 (20) |
| Engine Valley Cover Bolt |
18 (25) |
| EGR Valve Pipe-To-Cylinder Head Bolt |
37 (50) |
| EGR Valve Pipe-To-Exhaust Manifold Bolt |
22 (30) |
| Generator Bracket Bolt |
37 (50) |
| Harness Ground Bolt |
18 (25) |
| Harness Ground Bolt (Rear Of Block) |
12 (16) |
| Hood Hinge Bolt |
18 (25) |
| Knock Sensor |
15 (20) |
| Oil Filter |
22 (30) |
| Oil Filter Adapter |
40 (55) |
| Oil Level Indicator Tube Bolt |
18 (25) |
| Oil Pan Drain Plug |
18 (25) |
| Oil Pan-To-Front Cover Bolt |
18 (25) |
| Oil Pan Skid Plate Bolt |
15 (20) |
| Oil Pressure Sensor |
15 (20) |
| Oil Pump Bolt |
18 (25) |
| Oil Pump Screen Nut |
18 (25) |
| Power Steering Pump Rear Bolt |
37 (50) |
| Spark Plug |
11 (15) |
| Torque Converter Bolt |
| 4L60E Transmission |
47 (63) |
| 4L80E Transmission |
44 (60) |
| Transmission Bolt/Stud |
37 (50) |
| Valve Rocker Arm Bolt |
22 (30) |
| INCH Lbs. (N.m) |
| Accelerator Control Cable Bracket Bolt |
89 (10) |
| Battery Cable Channel Bolt |
106 (12) |
| Engine Wiring Harness Bracket Nut |
44 (5) |
| EGR Valve Pipe-To-Intake Manifold Bolt |
89 (10) |
| Evaporative Emission Purge Solenoid Bolt |
89 (10) |
| Fuel Rail Cover Bolt |
80 (9) |
| Generator Output Terminal Nut |
80 (9) |
| Ignition Coil Bracket Stud |
106 (12) |
| Intake Manifold Bolt |
| First Tightening Pass |
44 (5) |
| Final Tightening Pass |
89 (10) |
| Oil Level Sensor |
115 (13) |
| Oil Pan-To-Rear Cover Bolt |
106 (12) |
| Oil Pump Screen Bolt |
106 (12) |
| Positive Battery Cable Clip Bolt |
80 (9) |
| Transmission Cover Bolt |
106 (12) |
| Intake Manifold Sight Shield Bolt (RPO LQ9 - 6.0L Engine) |
80 (9) |
| Intake Manifold Sight Shield Bolt (4.8L, 5.3L, and RPO LQ4 - 6.0L Engines) |
89 (10) |
| Intake Manifold Sight Shield Retainer Bolt |
44 (5) |
| Valve Lifter Guide Bolt |
106 (12) |
| Valve Rocker Arm Cover Bolt |
106 (12) |
