Torque Specifications
WARNING: This page is about a different car, the 2002 Oldsmobile Aurora. However, it is still accessible from the selected car via links, so may be relevant.
TORQUE SPECIFICATIONS
| Application | Ft. Lbs (N.m) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A/C Discharge Hose Nut | 15 (20) | |||||||||||||
| A/C Suction Hose Nut | 15 (20) | |||||||||||||
| Brake Pipe | 11 (15) | |||||||||||||
| Brake Pipe Frame Bracket Nut | 11 (15) | |||||||||||||
| Camshaft Sprocket Bolt | ||||||||||||||
| First Tightening Pass | 18 (25) | |||||||||||||
| Final Tightening Pass | 45 Degrees | |||||||||||||
| Crankshaft Balancer Bolt | ||||||||||||||
| First Tightening Pass | 37 (50) | |||||||||||||
| Final Tightening Pass | 120 Degrees | |||||||||||||

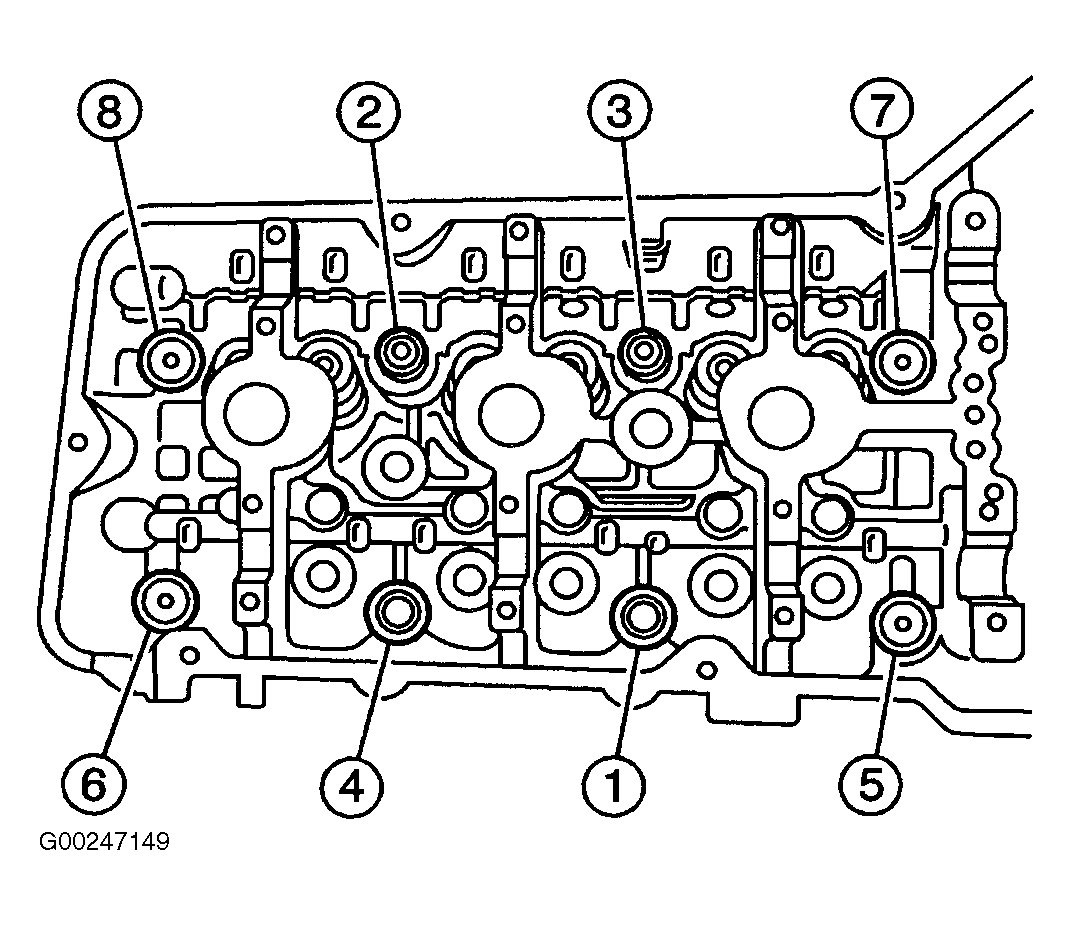

| Cylinder Head Bolt (M11) | ||||||||||||||
| First Tightening Pass | 30 (40) | |||||||||||||
| Second Tightening Pass | 100 Degrees | |||||||||||||
| Final Tightening Pass | 100 Degrees | |||||||||||||
| Drive Belt Idler Pulley/Generator Bolt | 37 (50) | |||||||||||||
| Drive Belt Tensioner Bolt | 37 (50) | |||||||||||||
| EGR Pipe Water Crossover Bolt (Same for Both Pipes) | 18 (24) | |||||||||||||
| Engine Ground Cable Bolt | 27 (36) | |||||||||||||
| Engine-To-Transaxle Mounting Bolt | 55 (75) | |||||||||||||
| Frame Mounting Bolt | 141 (191) | |||||||||||||
| Front Engine Mount Bracket Bolt | 43 (58) | |||||||||||||
| Front Engine Mount Nut | 52 (70) | |||||||||||||

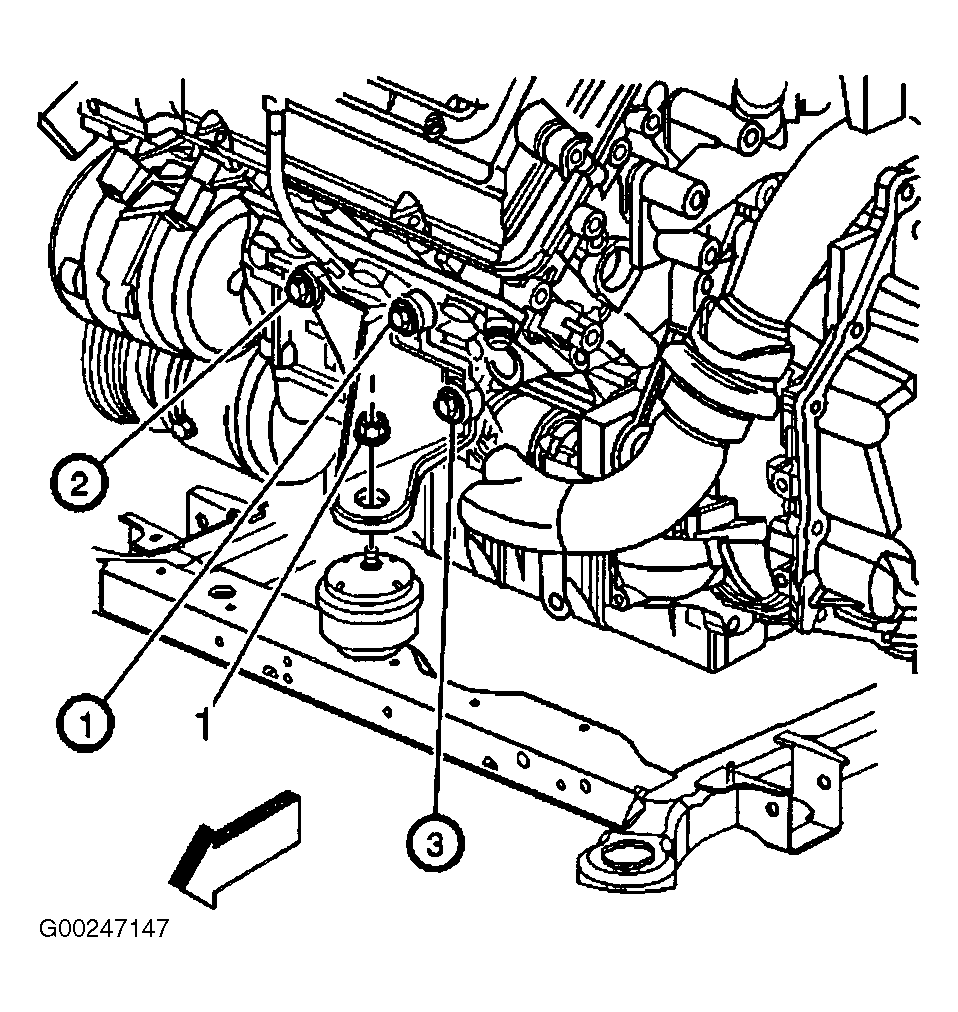

| Front Engine Mount-To-Bracket Nut (1) | 41 (55) | |||||||||||||
| Front Lift Bracket | ||||||||||||||
| Hex Head Bolt | 37 (50) | |||||||||||||
| Torx® Head Bolt | 18 (25) | |||||||||||||
| Flywheel Bolt | ||||||||||||||
| First Tightening Pass | 11 (15) | |||||||||||||
| Final Tightening Pass | 50 Degrees | |||||||||||||
| Flywheel to Torque Converter Bolt | 48 (65) | |||||||||||||
| Intermediate Shaft-To-Steering Gear Pinch Bolt | 33 (45) | |||||||||||||
| Left Transaxle Mount Nut | 59 (80) | |||||||||||||
| Oil Filter Cap | 18 (25) | |||||||||||||

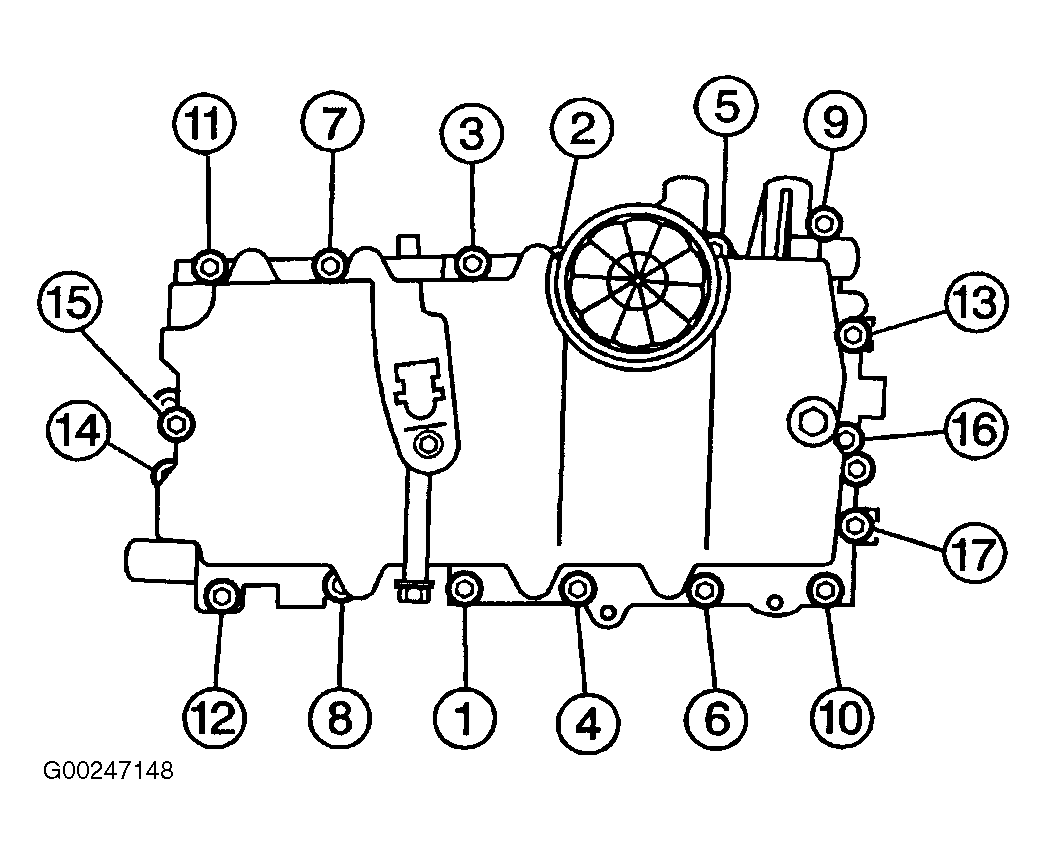

| Oil Pan Bolt (2) | 18 (25) | |||||||||||||
| Oil Pan Drain Plug | 15 (20) | |||||||||||||
| Oil Pump Retaining Bolt | 18 (25) | |||||||||||||
| Power Steering Pressure Hose-To-Power Steering Pump | 22 (30) | |||||||||||||
| Power Steering Return Hose Retaining Bolt | 13 (17) | |||||||||||||
| Primary Camshaft Drive Chain | ||||||||||||||
| Guide Bolt | 18 (25) | |||||||||||||
| Tensioner Bolt | 18 (25) | |||||||||||||
| Tensioner Shoe Bolt | 18 (25) | |||||||||||||
| Right Engine Mount Bracket Bolt | 44 (60) | |||||||||||||
| Right Engine Mount Nut | 59 (80) | |||||||||||||
| Right Engine Mount-To-Body Rail Nut | 52 (70) | |||||||||||||
| Strut Tower Bolt | 33 (45) | |||||||||||||
| Transaxle Brace Bolt | 37 (50) | |||||||||||||
| INCH Lbs. (N.m) | ||||||||||||||
| Balance Shaft Cover Bolt | 106 (12) | |||||||||||||
| Battery Cable-To-Remote Positive Terminal Nut | 106 (12) | |||||||||||||
| Camshaft Bearing Cap Bolt | ||||||||||||||
| First Tightening Pass | 71 (8) | |||||||||||||
| Final Tightening Pass | 22 Degrees | |||||||||||||
| Camshaft Cover Bolt | 80 (9) | |||||||||||||
| Cylinder Head Bolt (M6) (3) | ||||||||||||||
| Long Bolt | 106 (12) | |||||||||||||
| Short Bolt | 106 (12) | |||||||||||||
| EGR Pipe Intake Manifold Bolt | 89 (10) | |||||||||||||

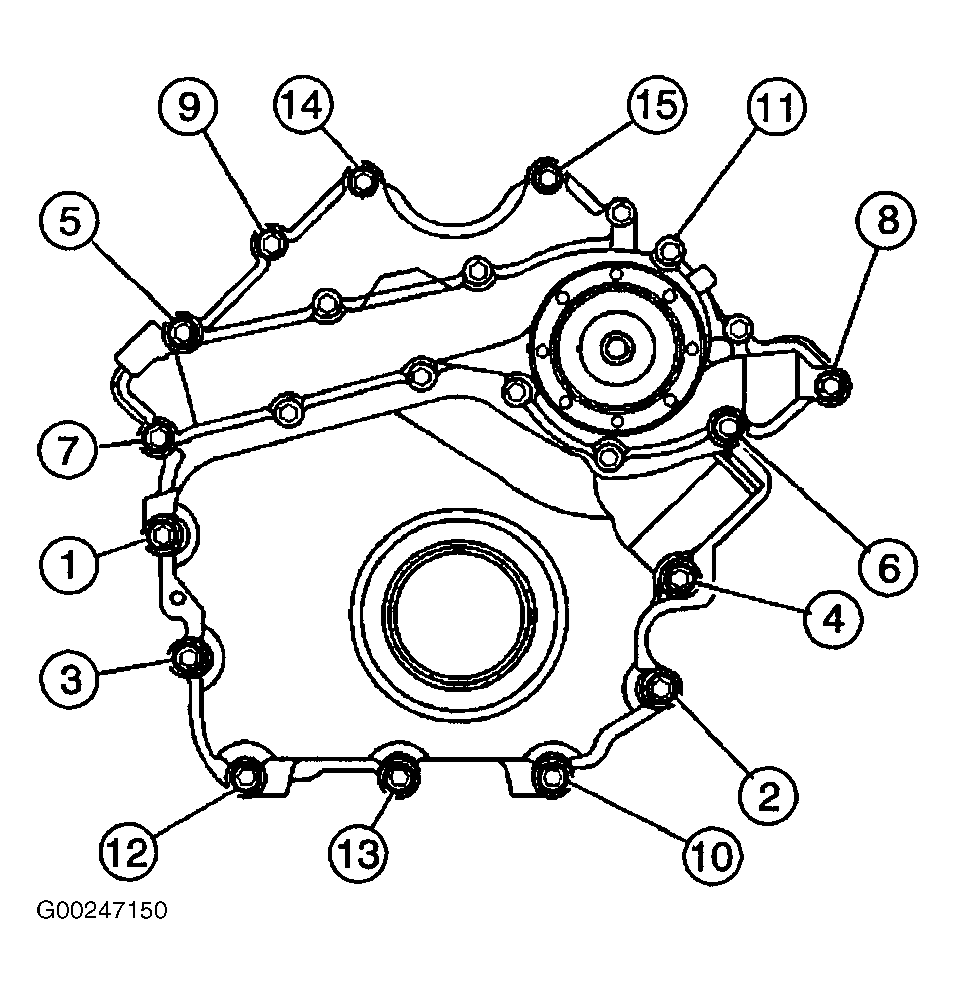

| Engine Front Cover Bolt (4) | 124 (14) | |||||||||||||
| Engine Front Cover Coolant Drain Plug | 89 (10) | |||||||||||||
| Engine Oil Level Switch Bolt | 80 (10) | |||||||||||||
| Engine Oil Pressure Switch | 89 (10) | |||||||||||||
| Engine Wiring Harness Channel Bolt | 89 (10) | |||||||||||||
| Fuel Injector Sight Shield Bracket Bolt | 71 (8) | |||||||||||||
| Fuel Injector Sight Shield Nut | 27 (3) | |||||||||||||

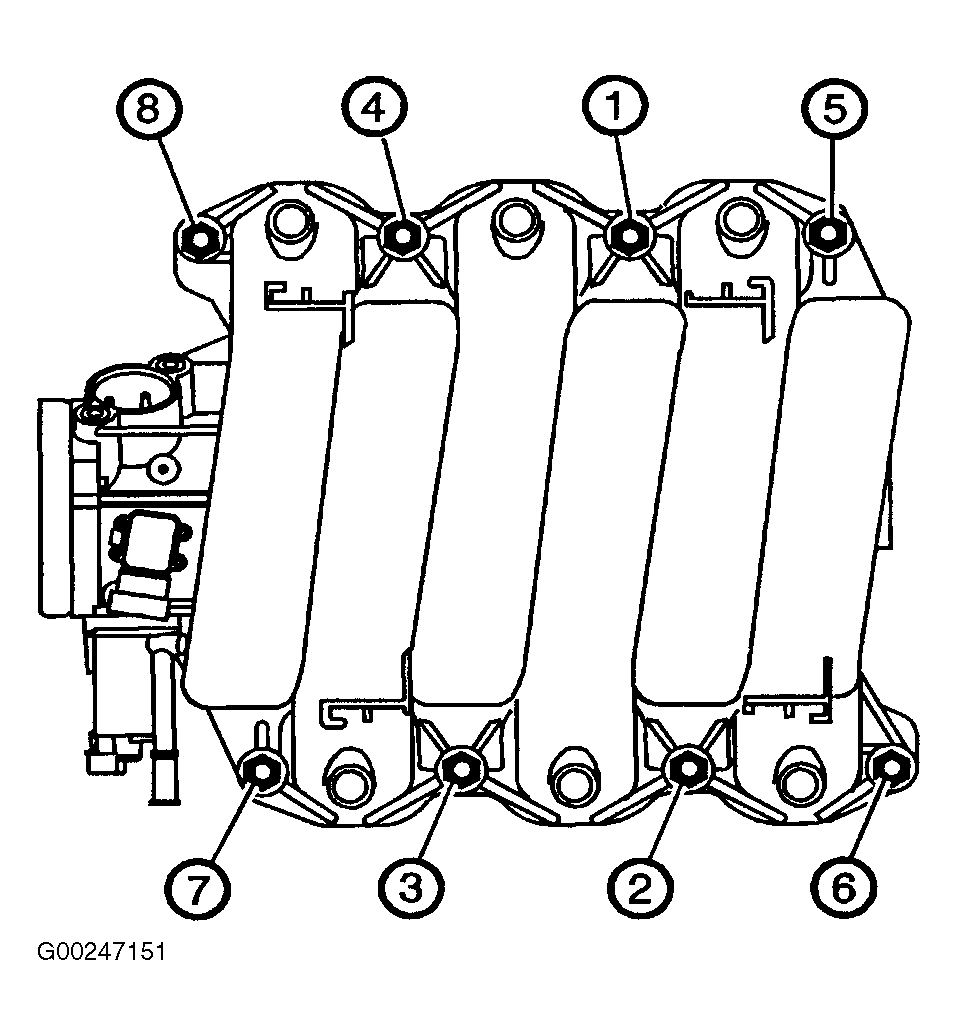

| Intake Manifold Bolt (5) | 89 (10) | |||||||||||||
| Oil Level Indicator Tube Bolt | 80 (9) | |||||||||||||
| Oil Level Sensor | 80 (9) | |||||||||||||
| Oil Pump Pick-Up Tube Bolt | 89 (10) | |||||||||||||
| Oil Pump Pick-Up Tube Nut | 89 (10) | |||||||||||||
| Power Steering Pressure Hose Retaining Bolt | 80 (9) | |||||||||||||
| Primary Camshaft Drive Chain Guide Access Plug | 44 (5) | |||||||||||||
| Secondary Timing Chain Tensioner Bolt | 106 (12) | |||||||||||||
| Transaxle Oil Cooler Pipe Bracket-To-Fan Shroud Bolt | 53 (6) | |||||||||||||
| Transaxle Oil Cooler Pipe Bracket-To-Lower Tie Bar Bolt | 80 (9) | |||||||||||||

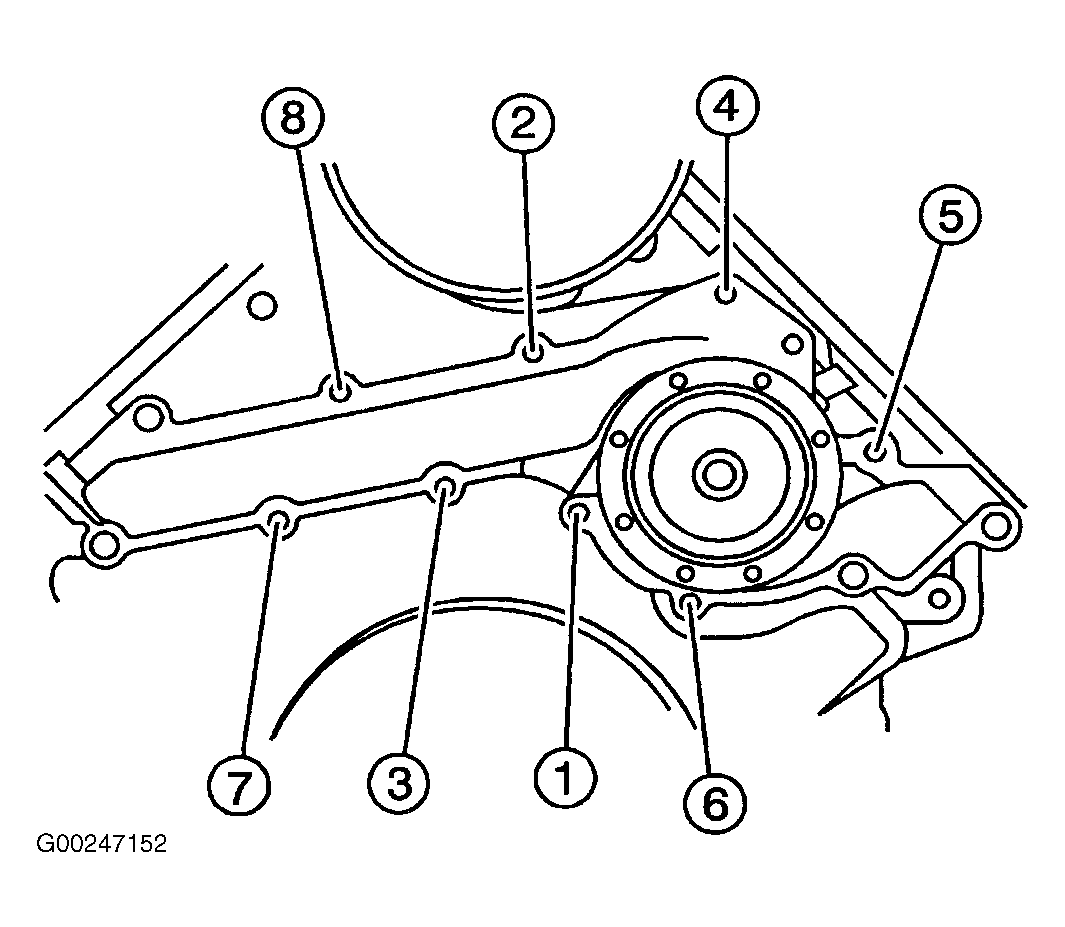

| Water Pump Bolt (6) | 124 (14) | |||||||||||||
| Water Pump Pulley Bolt | 106 (12) | |||||||||||||
|
||||||||||||||
