Torque Specifications
WARNING: This page is about a different car, the 2002 Oldsmobile Bravada, 2002 GMC Envoy XL, 2002 GMC Envoy, and 2002 Chevrolet TrailBlazer. However, it is still accessible from the selected car via links, so may be relevant.
TORQUE SPECIFICATIONS
| Application |
Ft. Lb. (N.m) |
| A/C Compressor Bolts |
37 (50) |
| A.I.R. Cover Stud |
18 (25) |
| Cooling Fan Hub Nut |
41 (56) |
| Crankshaft Balancer Bolt |
| First Pass |
110 (150) |
| Final Pass |
180 Degrees |

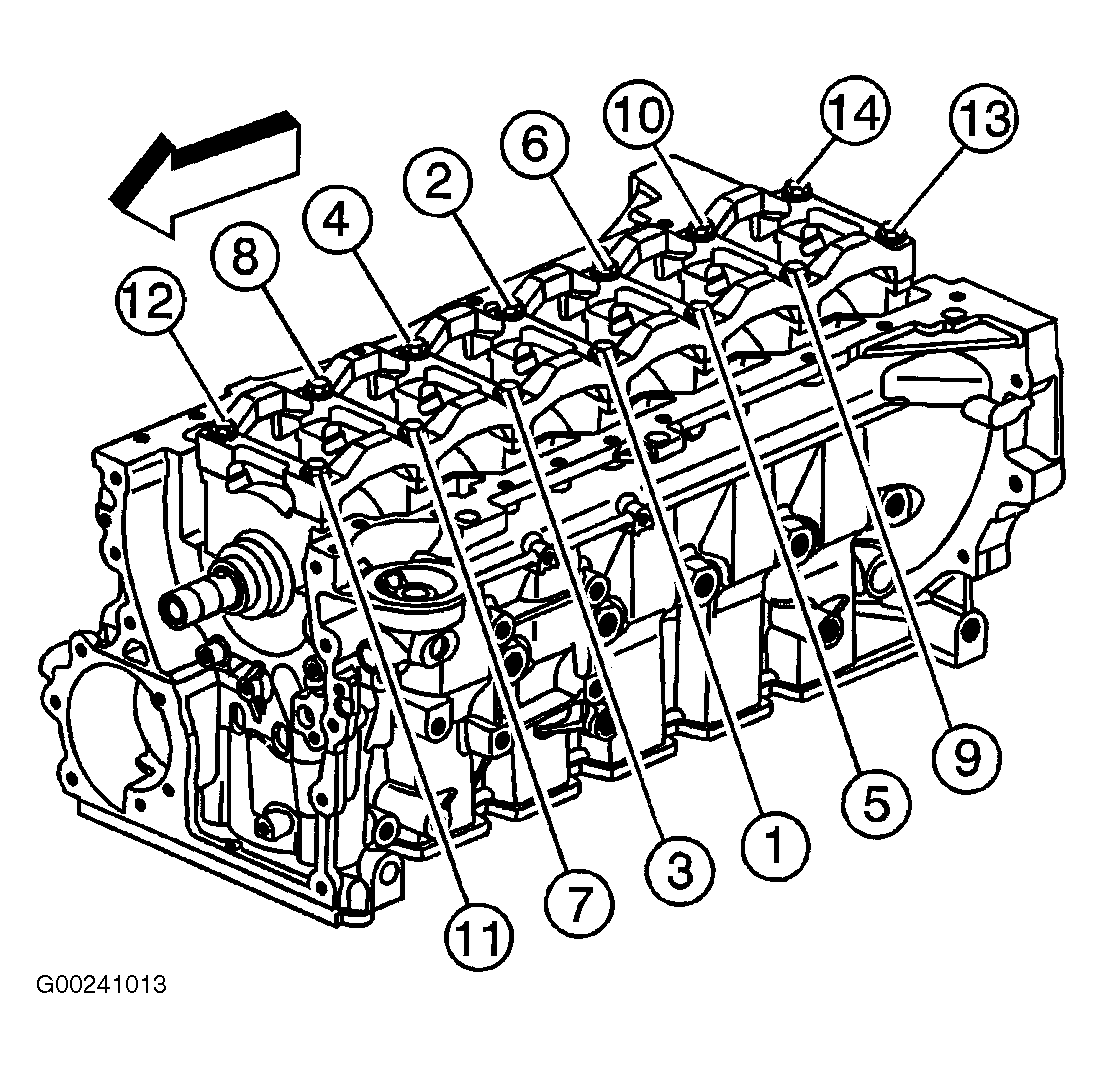

| Cylinder Head Bolt (14) |
| First Pass |
22 (30) |
| Final Pass |
155 Degrees |
| Drive Belt Idler Pulley Bolt |
37 (50) |
| Drive Belt Tensioner Bolt |
37 (50) |
| Engine Flywheel Bolt |
| First Pass |
18 (25) |
| Final Pass |
50 Degrees |
| Engine Front Lift Bracket Bolt |
37 (50) |
| Engine Harness Bracket Bolt |
37 (50) |
| Engine Mount Bracket Bolt |
| Engine |
37 (50) |
| Frame |
110 (81) |
| Engine Mount Nuts (Upper and Lower) |
52 (70) |
| Exhaust Camshaft Actuator Bolt |
| First Pass |
18 (25) |
| Final Pass |
135 Degrees |
| Exhaust Pipe Bolts |
37 (50) |
| Front Differential Bolts |
63 (85) |
| Heater Inlet Fitting |
33 (45) |
| Heater Outlet Fitting |
33 (45) |
| Intake Camshaft Sprocket Bolt |
| First Pass |
15 (20) |
| Final Pass |
100 Degrees |
| Oil Filter (PF 58) |
| First Pass |
13 (17) |
| Final Pass |
150 Degrees |
| Oil Filter Adapter |
22 (30) |
| Oil Pan Bolt (Sides) |
18 (25) |
| Oil Pan Nut |
18 (25) |
| Oil Pressure Sensor |
15 (20) |
| Oil Pump Pressure Relief Valve |
124 (14) |
| Power Steering Pump Bolt |
18 (25) |
| Timing Chain Tensioner Bolt |
18 (25) |
| Timing Chain Tensioner Shoe Bolt |
18 (25) |
| Torque Converter Bolts |
44 (60) |
| Transmission Bell Housing Bolts |
37 (50) |
| INCH Lbs. (N.m) |
| A/C Line Bracket Nut at Oil Level Indicator Tube |
61 (7) |
| A/C Line Bracket Bolt at Engine Lift Bracket |
89 (10) |
| Camshaft Cap Bolts |
106 (12) |
| Camshaft Cover Bolt |
89 (10) |
| Crankshaft Rear Housing Bolt |
89 (10) |
| Cylinder Head Access Hole Plug (Plastic) |
44 (5) |

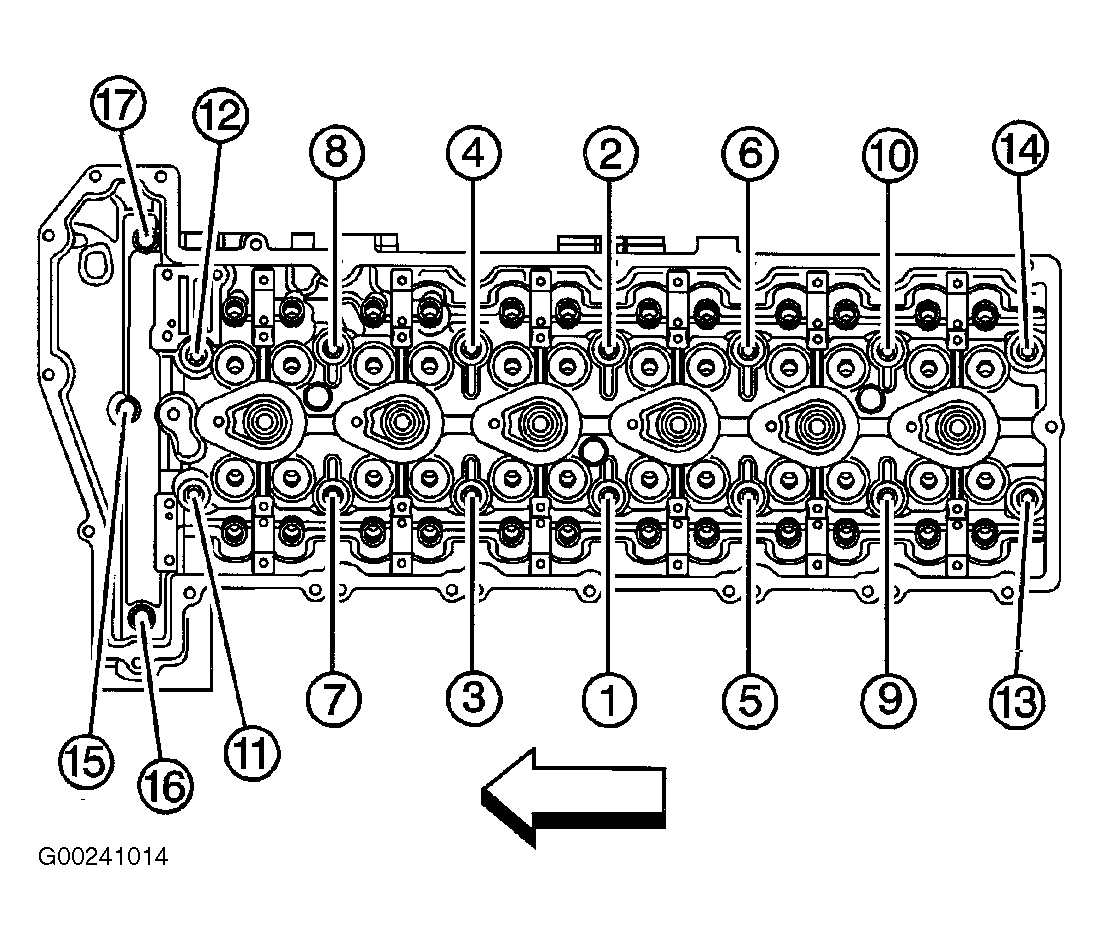

| Cylinder Head End Bolts (2 Short) |
| First Pass |
62 (7) |
| Final Pass |
60 Degrees |
| Cylinder Head End Bolts (1 Long) |
| First Pass |
62 (7) |
| Final Pass |
120 Degrees |
| Engine Front Cover Bolt |
89 (10) |
| Engine Front Cover Spacer Bolt |
89 (10) |
| Generator Battery Lead Nut |
80 (9) |
| Intake Manifold Bolt |
89 (10) |
| Oil Level Indicator Tube Stud |
89 (10) |
| Oil Pan Bolt (Ends) |
89 (10) |
| Oil Pan Stud |
97 (11) |
| Oil Pump Cover Bolt |
89 (10) |
| Timing Chain Tensioner Guide Bolt |
124 (14) |
| Timing Chain Top Guide Bolt |
89 (10) |
| Transmission Fluid Tube to Air Adapter Nut |
89 (10) |
Courtesy of GENERAL MOTORS CORP.
Courtesy of GENERAL MOTORS CORP.
