Radio X2
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.

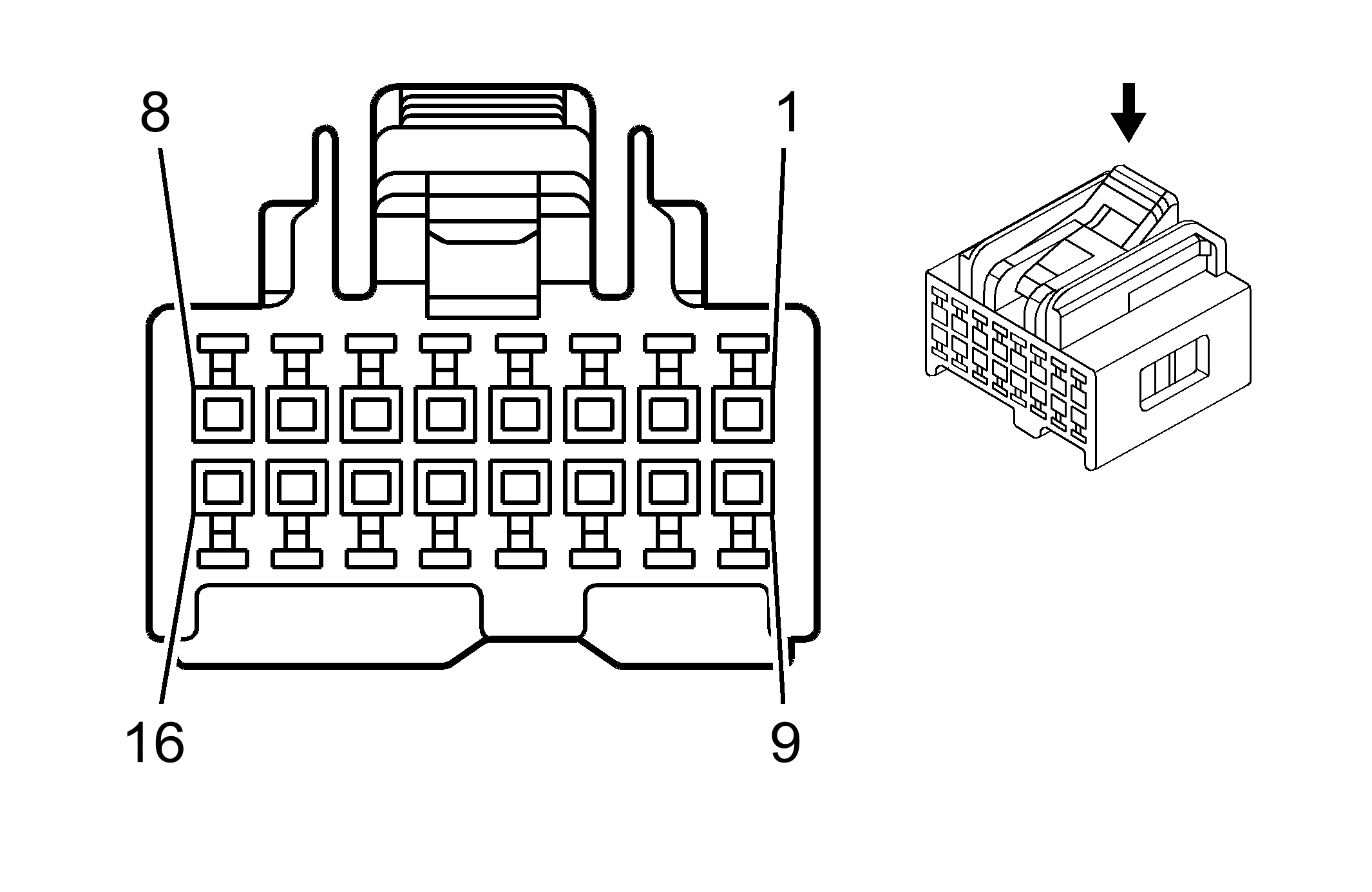

Radio X2
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| 1 | 0.35 BN/WH | 367 | Left Audio Signal (+) (U2K) |
| 2 | 0.35 D-GN/WH | 368 | Right Audio Signal (+) (U2K) |
| 3 | 0.35 Bare | 2099 | Drain Wire (U61) |
| 4 | - | - | Not Used |
| 5 | 0.8 BN | 199 | Left Rear Speaker Output (+) (UW6) |
| 5 | 0.5 BN/WH | 599 | Left Rear Speaker Output (+) (U61) |
| 6 | 0.8 D-BU | 46 | Right Rear Speaker Output (+) (UW6) |
| 6 | 0.5 D-BU | 546 | Right Rear Speaker Output (+) (U61) |
| 7 | 0.35 D-BU | 658 | Cellular Telephone Voice Signal (UE1) |
| 8 | 0.35 OG | 6978 | Audio Amplifier Enable (U61) |
| 9 | 0.35 TN/WH | 372 | Remote Radio Audio Output (-) (U2K) |
| 10 | 0.35 GY | 388 | Remote Radio Right Audio Signal (U2K) |
| 11-12 | - | - | Not Used |
| 13 | 0.8 YE | 116 | Left Rear Speaker Output (-) (UW6) |
| 13 | 0.5 BN | 1999 | Left Rear Speaker Output (-) (U61) |
| 14 | 0.8 L-BU | 115 | Right Rear Speaker Output (-) (UW6) |
| 14 | 0.5 TN | 1946 | Right Rear Speaker Output (-) (U61) |
| 15 | 0.35 L-BU/BK | 659 | Cellular Telephone Voice Low Reference (UE1) |
| 16 | - | - | Not Used |
Connector Part Information
|
Terminal Part Information
|
