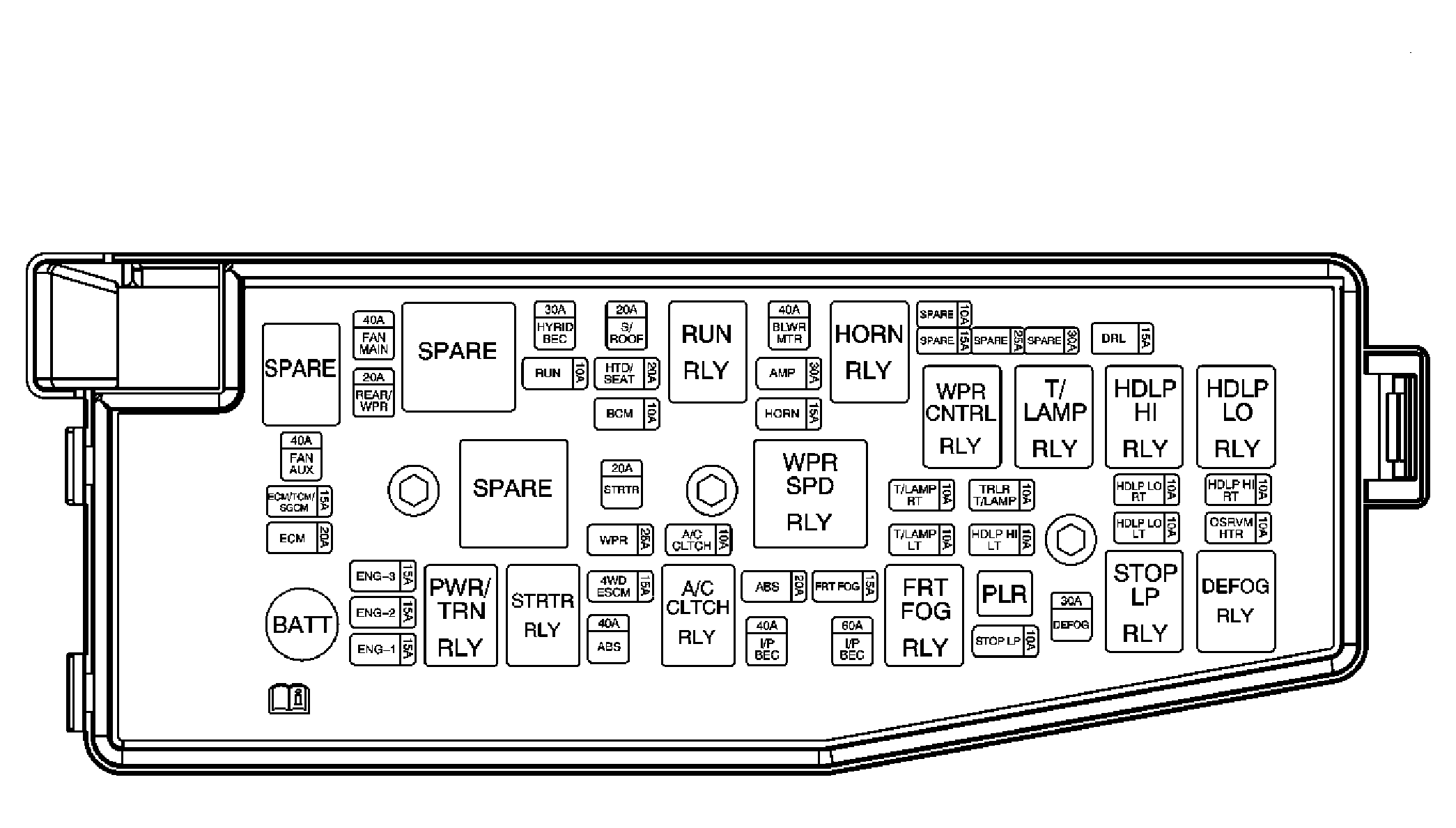

Fuse Block - Underhood Label
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.
Fuse Block - Underhood Label Usage
| Device | Rating | Description |
|---|---|---|
| 4WD/ESCM Fuse | 15A | Battery Disconnect Switch (HP7), Evaporative Emissions Canister Vent Solenoid, Rear Differential Clutch Control Module, Starter Generator Control Module (SGCM) (HP7) |
| ABS Fuse | 40A | Electronic Brake Control Module (EBCM) Motor |
| ABS Fuse | 20A | Electronic Brake Control Module (EBCM) |
| A/C CLTCH Fuse | 10A | A/C Compressor Clutch Relay |
| AMP Fuse | 30A | Audio Amplifier |
| BCM Fuse | 10A | Body Control Module (BCM) Voltage Sensing |
| BLWR Fuse | 40A | HVAC Blower Motor Control Module |
| DEFOG Fuse | 30A | Rear Window Defogger |
| DRL Fuse | 15A | Daytime Running Lights Resistor |
| ECM Fuse | 20A | Engine Control Module (ECM) |
| ECM/TCM/SGCM Fuse | 15A | Engine Control Module (ECM), Transmission Control Module (TCM) and Starter Generator Control Module (SGCM) (HP7) |
| ENG 1 Fuse | 15A | Evaporative Emissions Canister Purge Solenoid, Injector 1, Injector 2, Injector 3, Injector 4 (LAT), Injector 1, Injector 2, Injector 3, Injector 4, Injector 5, Injector 6, (LZ4), Injector 1, Injector 3, Injector 5 (LY7) and Ignition Coil 1, Ignition Coil 3, Ignition Coil 5 (LY7) |
| ENG 2 Fuse | 15A | Injectors 2, 4, 6 (LY7), Ignition Module (LZ4), Ignition Coil 1, Ignition Coil 2, Ignition Coil 3, Ignition Coil 4 (LAT) and Ignition Coil 2, Ignition Coil 4, Ignition Coil 6 (LY7) |
| ENG 3 Fuse | 15A | Evaporative Emissions (EVAP) Canister Purge Solenoid Valve, Heated Oxygen Sensors (HO2S), Mass Air Flow (MAF) Intake Air Temperature (IAT) Sensor |
| FAN AUX Fuse | 40A | Engine Cooling Fan - Right |
| FAN MAIN Fuse | 40A | Engine Cooling Fan - Left |
| FRT FOG Fuse | 20A | Fog Lamps |
| HTD SEAT | 20A | Heated Seat Switch Driver, Heated Seat Switch Passenger |
| HDLP HI LT Fuse | 10A | Headlamp - Left High Beam |
| HDLP HI RT Fuse | 10A | Headlamp - Right High Beam |
| HDLP LO LT Fuse | 10A | Headlamp - Left Low Beam |
| HDLP LO RT Fuse | 10A | Headlamp - Right Low Beam |
| HORN Fuse | 15A | HORN Relay |
| HYBRID BEC Fuse | 30 | Fuse Block - Auxiliary (HP7) |
| HYBRID BEC Fuse | 60 | ABS Motor (HP5) Secondary Air Injection (AIR) Pump (NU6) |
| IP BECFuse | 60A | I/P Fuse Block - AIR BAG, AIRCON, AUX OUTLET1, AUX OUTLET 2, BCM(VB1), BCM(VB2), BCM(VB3), BCM(VB4), BCM(VB5), BCM(VB6), BCM(VB7), CIGAR, DRL, DR LOCK, F /DR LK, FSCM, IGNITION SW, MEMORY, ONSTAR, PROVISION, POWER SEAT, REAR CLOSURE, TRAILER STOP/TURN, WASHER Fuses; DRLOCK, DR UNLOCK, F/DR LK, FRT WASHER PUMPAND REAR CLOSURE Relays |
| IP BEC Fuse | 40A | I/P Fuse Block Fuses - Airbag, Cluster, ECM/TCM, FSCM, ISRVM/RAIN, KEY CAPTURS, OSRVM, PROVISION, PWR WIN DRIV, PWR WIN PASS, SUNROOF, and the ACC/RAP, RUN/CRANK Relays |
| OSRVM HTR Fuse | 10 | Heated Washer Nozzle - Left, Heated Washer Nozzle - Right, Outside Rear View Mirror - Driver, Outside Rear View Mirror - Passenger |
| REAR WPR Fuse | 20A | Rear Window Wiper Motor |
| Run Fuse | 10A | I/P Fuse Block Ignition 2, Heated Seat Control Module - Driver, Heated Seat Control Module - Passenger, Heated Seat Element - Driver Cushion, Heated Seat Element - Driver Back, Heated Seat Element - Passenger Cushion, Heated Seat Element - Passenger Back |
| STRTR Fuse | 20A | STARTER Relay |
| STOP LP Fuse | 10A | Stop Lamp - Left, Stop Lamp - Right |
| S/ROOF Fuse | 20 | Sunroof Control Module |
| T/LAMP LT Fuse | 10A | Park/Turn Lamp - Left, Marker Lamp - Left Front and Tail Lamp - Left |
| T/LAMP RT Fuse | 10A | Park/Turn Lamp - Right, Marker Lamp - Right Front and Tail Lamp - Right |
| TRLR T/LAMP Fuse | 10A | Trailer Connector Adapter |
| WPR Fuse | 25A | WIPER CONTROL Relay, Wiper Speed Relay |
| Spare Fuse | 10A | Spare |
| Spare Fuse | 15A | Spare |
| Spare Fuse | 25A | Spare |
| Relays | 30A | Spare |
| A/C CLTCH Relay | - | A/C Compressor Clutch |
| DEFOG Relay | - | Rear Window Defogger and Heating Fuse |
| FAN AUX Relay | - | Right Engine Cooling Fan |
| FAN MAIN Relay | - | Left Engine Cooling Fan |
| FAN CNTRL Relay | - | Right Engine Cooling Fan |
| FRT FOG Relay | - | FRT FOG Fuse |
| HDLP HI Relay | - | HDLP HI LT, HDLP HI RT Fuses |
| HDLP LO Relay | - | HDLP LO LT, HDLP LO RT, DRL Fuses |
| HORN Relay | - | Horn |
| PWR/TRN Relay | - | ECM, ENG1, ENG2, ENG3 Fuses |
| Run Relay | - | Run Fuse |
| STRTR Relay | - | Starter Motor |
| STOP LP Relay | - | STOP LP Fuse |
| T/LAMP Relay | - | T/LAMP LT Fuse, T/LAMP RT Fuse, TRLR T/LAMP Fuse |
| WPR CNTRL Relay | - | Windshield Wiper Motor |
| WPR SPD Relay | - | Wiper Motor Speed |
