Variable High and 2-3-4 Clutch and Hub Installation
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.

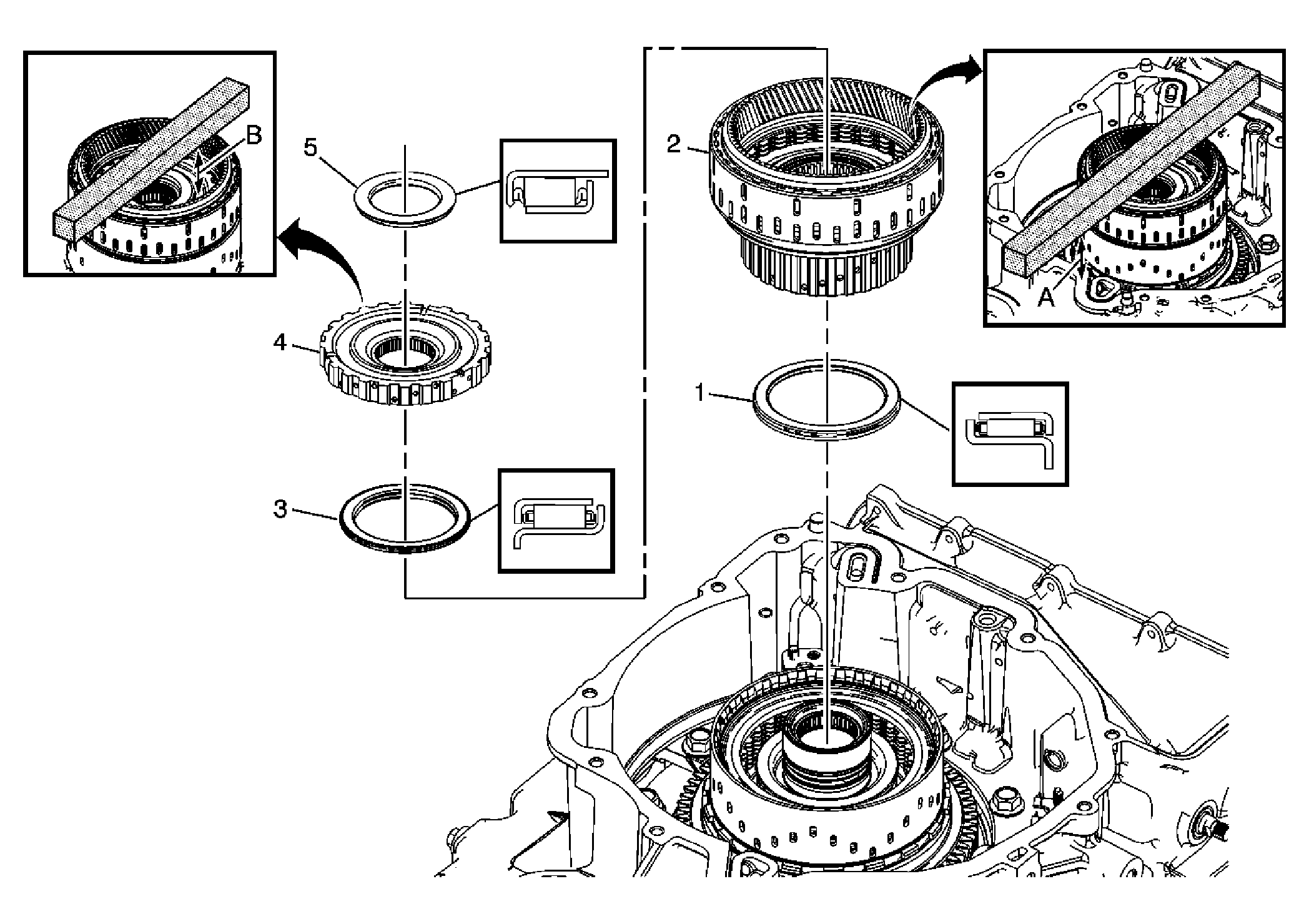

| Callout | Component Name |
|---|---|
| 1 | Variable Hi and 2-3-4 Clutch Housing Thrust Bearing Assembly |
| 2 | Variable Hi and 2-3-4 Clutch Assembly Tip: Use J 34673: flat gage bar to measure for correct installation height. Specification: A = 34-36 mm (1.34-1.42 in) Special Tool: J 34673: Flat Gage Bar |
| 3 | Variable Hi and 2-3-4 Clutch Hub Thrust Bearing Assembly |
| 4 | Variable Hi and 2-3-4 Clutch Hub Tip: Use J 34673: flat gage bar to measure for correct installation height. Specification: B = 30-32 mm (1.18-1.26 in) Special Tool: J 34673: Flat Gage Bar |
| 5 | Output Carrier Thrust Bearing Assembly |
