1-3 Reverse Clutch (w/Input Shaft) Housing Disassemble
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.
1-3 Reverse Clutch (w/Input Shaft) Housing Disassemble

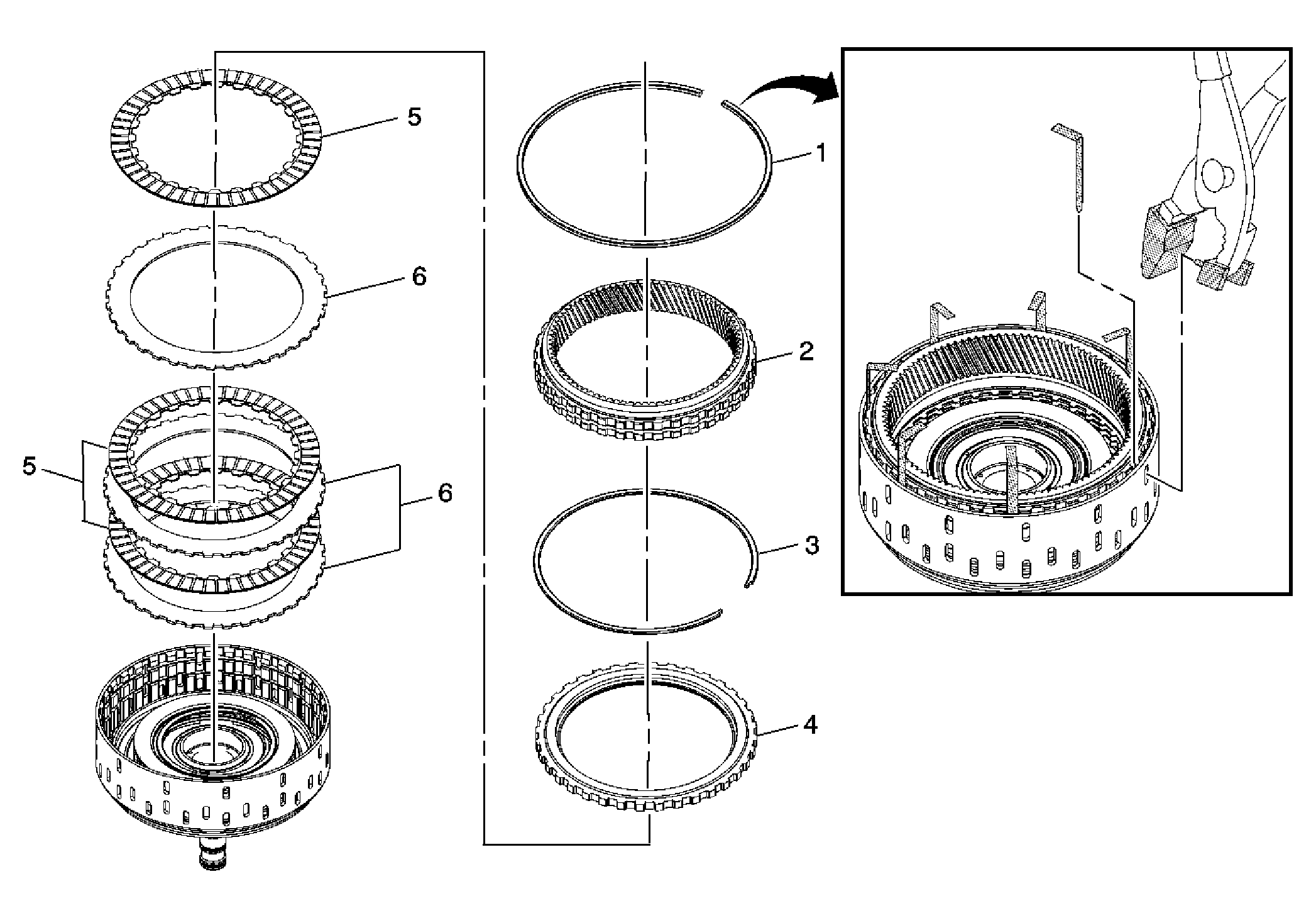

| Callout | Component Name |
|---|---|
| 1 | Input Internal Gear Retaining Ring Tip: Locate retaining ring gap and install shim on each side of gap. Special Tools: DT-49098: Input and Output Clutch Pack Retaining Ring Remover For equivalent regional tools, refer to Special Tools . |
| 2 | Input Internal Gear |
| 3 | 1-3 Reverse Clutch Backing Plate Retaining Ring - Selective |
| 4 | 1-3 Reverse Clutch Backing Plate |
| 5 | 1-3 Reverse Clutch Plate Assembly |
| 6 | 1-3 Reverse Clutch Plate |
