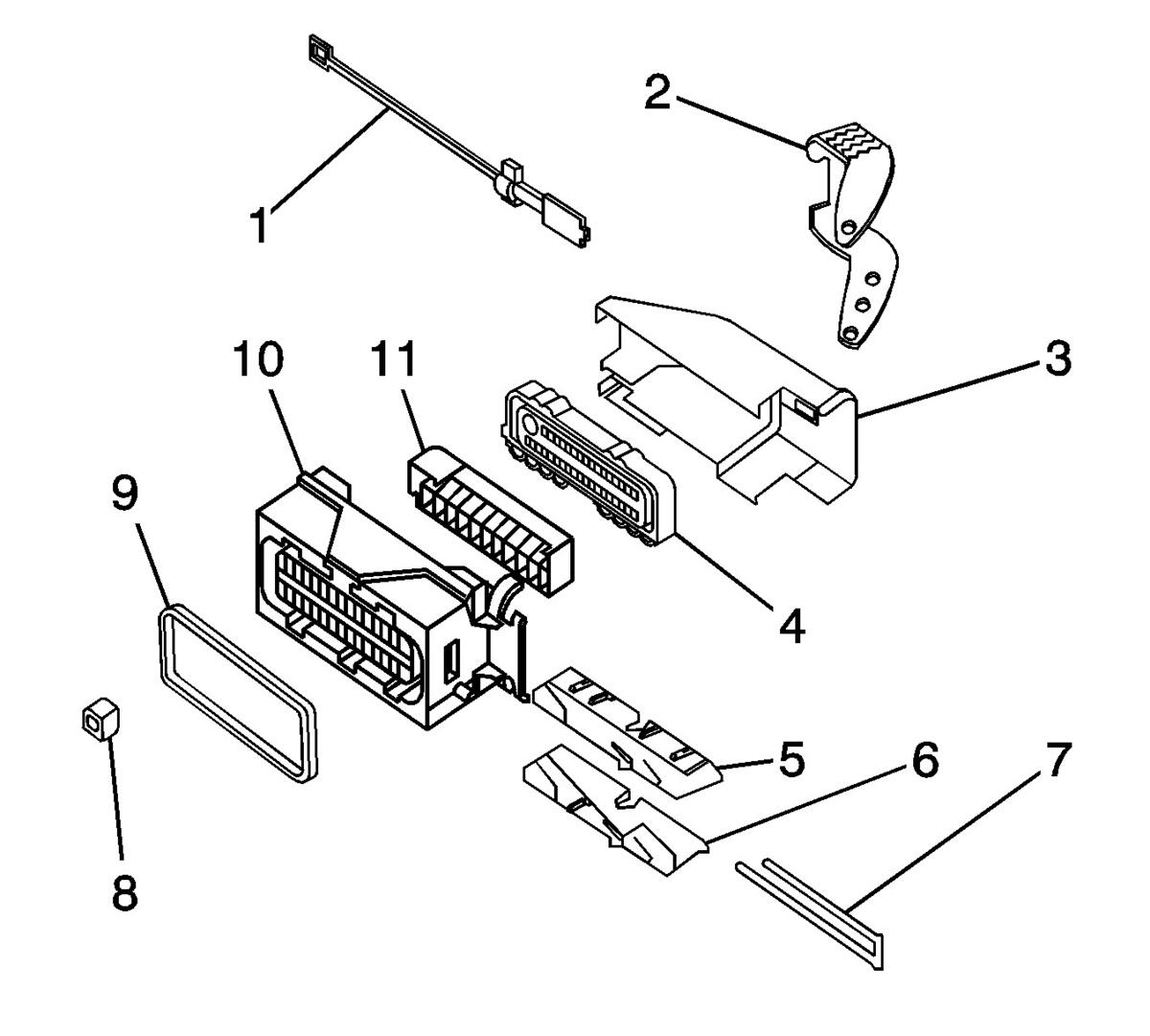

Connector Anatomy
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Connector Positive Assurance (CPA) |
| 2 |
Assist Lever |
| 3 |
Wiredress Cover |
| 4 |
Seal Strain/Relief |
| 5 |
Slide Left Hand |
| 6 |
Slide Right Hand |
| 7 |
Terminal Positive Assurance (TPA) |
| 8 |
Terminal Positive Assurance (TPA) |
| 9 |
Connector Seal |
| 10 |
Connector Housing |
| 11 |
Inner Connector |
