Engine Mount Bracket Replacement
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.

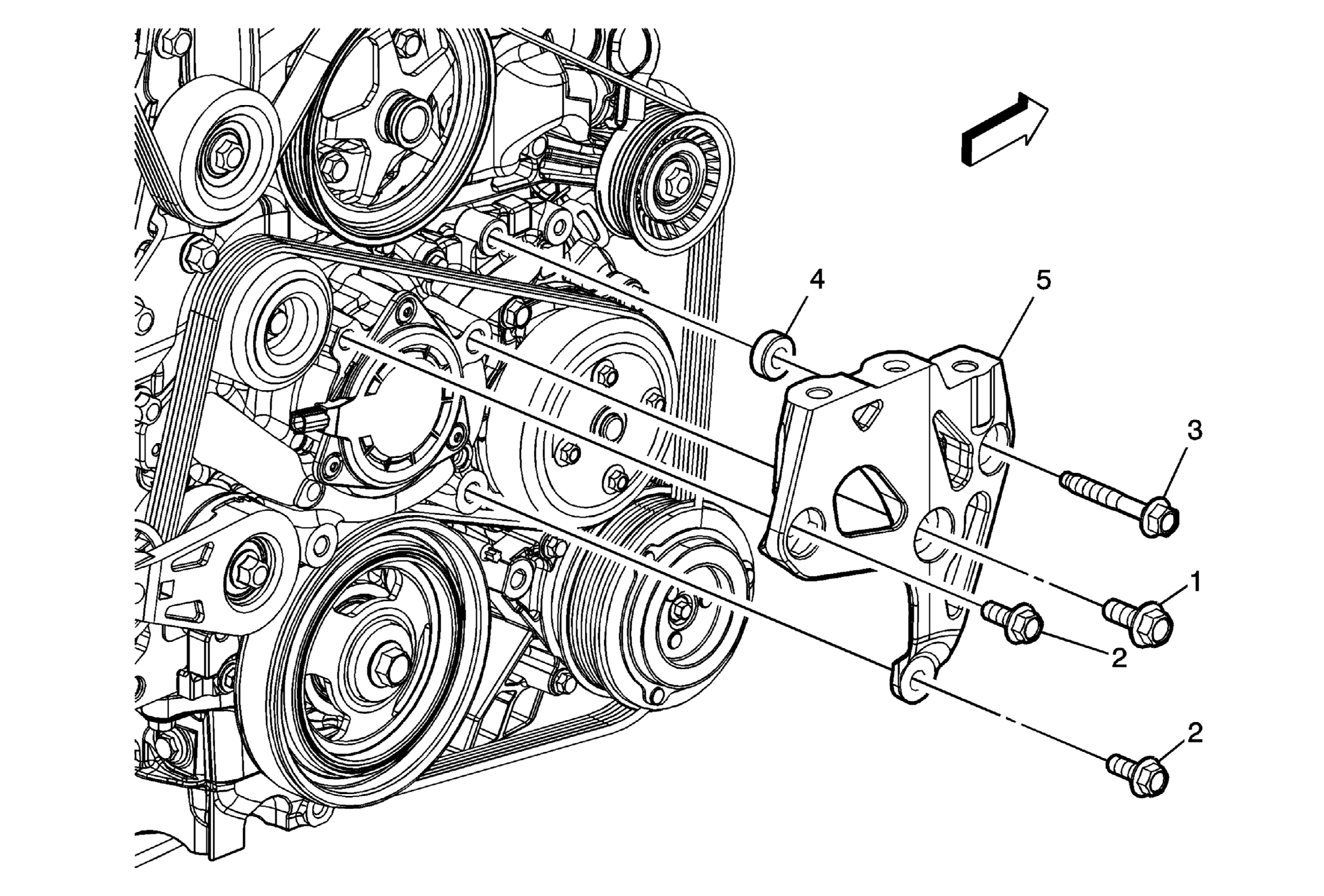

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the engine mount. Refer to Engine Mount Replacement . |
|
| 1 | Engine Mount Bracket Bolt
CAUTION:
Refer to Fastener Caution
.
Tighten: 110 N.m (81 lb ft) |
| 2 | Engine Mount Bracket Bolt (Qty: 2) Tighten: 50 N.m (37 lb ft) |
| 3 | Engine Mount Bracket Bolt. Tighten: 50 N.m (37 lb ft) |
| 4 | Engine Mount Spacer |
| 5 | Engine Mount Bracket |
