Fluid Trough Installation
WARNING: This page is about a different car, the 2009 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.

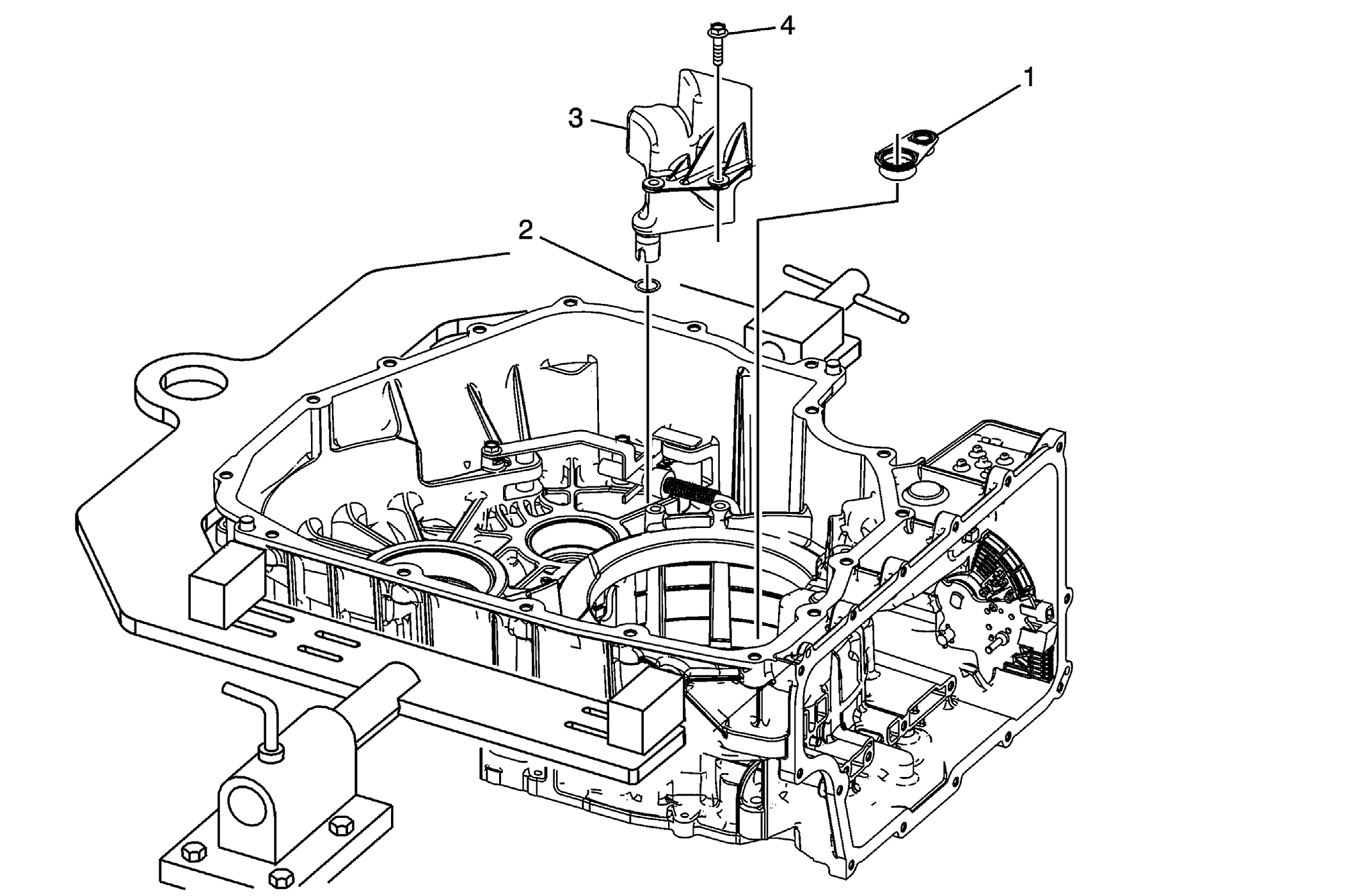

| Callout | Component Name |
|---|---|
| 1 | A/Trans Fluid Pump Outlet Seal Assembly |
| 2 | A/Trans Fluid Trough (O-ring) Seal |
| 3 | A/Trans Fluid Trough |
| 4 | A/Trans Fluid Trough Bolt M6 x 25 (Qty: 1)
CAUTION:
Refer to Fastener Caution
.
Tighten: 12 N.m (106 lb in). |
