Disassembled Views
WARNING: This page is about a different car, the 2007 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.

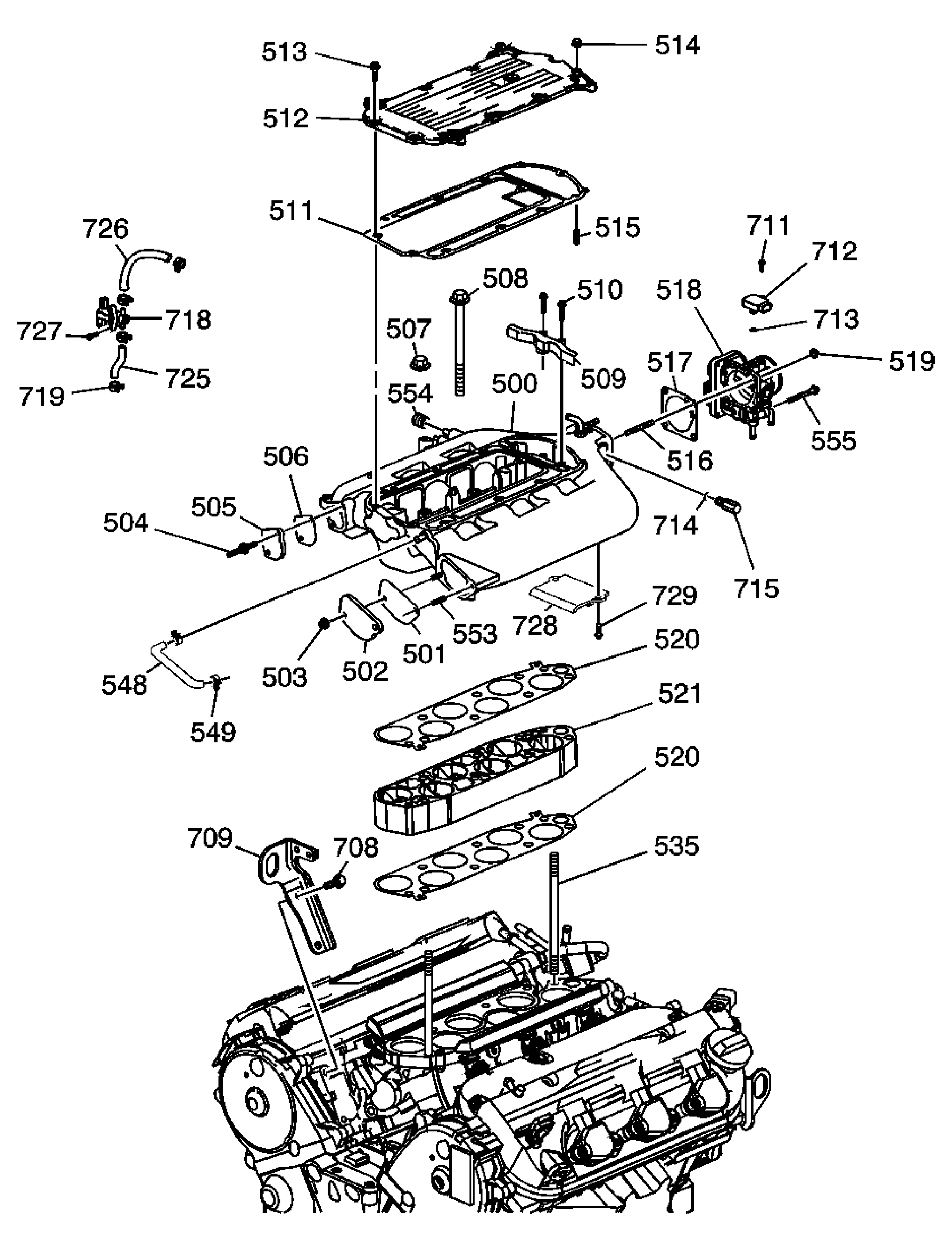

| Callout | Component Name |
|---|---|
| 500 | Intake Manifold |
| 501 | Gasket |
| 502 | Cover - Side |
| 503 | Nut |
| 504 | Bolt/Stud |
| 505 | Cover - Side |
| 506 | Gasket |
| 507 | Nut |
| 508 | Bolt |
| 509 | Exhaust Gas Recirculation (EGR) Tube |
| 510 | Bolt |
| 511 | Gasket |
| 512 | Cover - Top |
| 513 | Bolt |
| 514 | Nut |
| 515 | Stud |
| 516 | Stud |
| 517 | Gasket |
| 518 | Throttle Body |
| 519 | Nut |
| 520 | Gasket |
| 520 | Gasket |
| 521 | Spacer |
| 535 | Stud |
| 548 | Positive Crankcase Ventilation (PCV) Hose |
| 549 | Clamp |
| 553 | Stud |
| 554 | Cap |
| 555 | Bolt |
| 708 | Bolt |
| 709 | Front Lift Bracket |
| 711 | Bolt |
| 712 | Manifold Absolute Pressure (MAP) Sensor |
| 713 | O-Ring |
| 714 | O-Ring |
| 715 | Intake Air Temperature (IAT) Sensor |
| 718 | Evaporative Emission (EVAP) Valve |
| 719 | Clamp |
| 725 | Hose |
| 726 | Hose |
| 727 | Bolt |
| 728 | Dampner |
| 729 | Bolt |

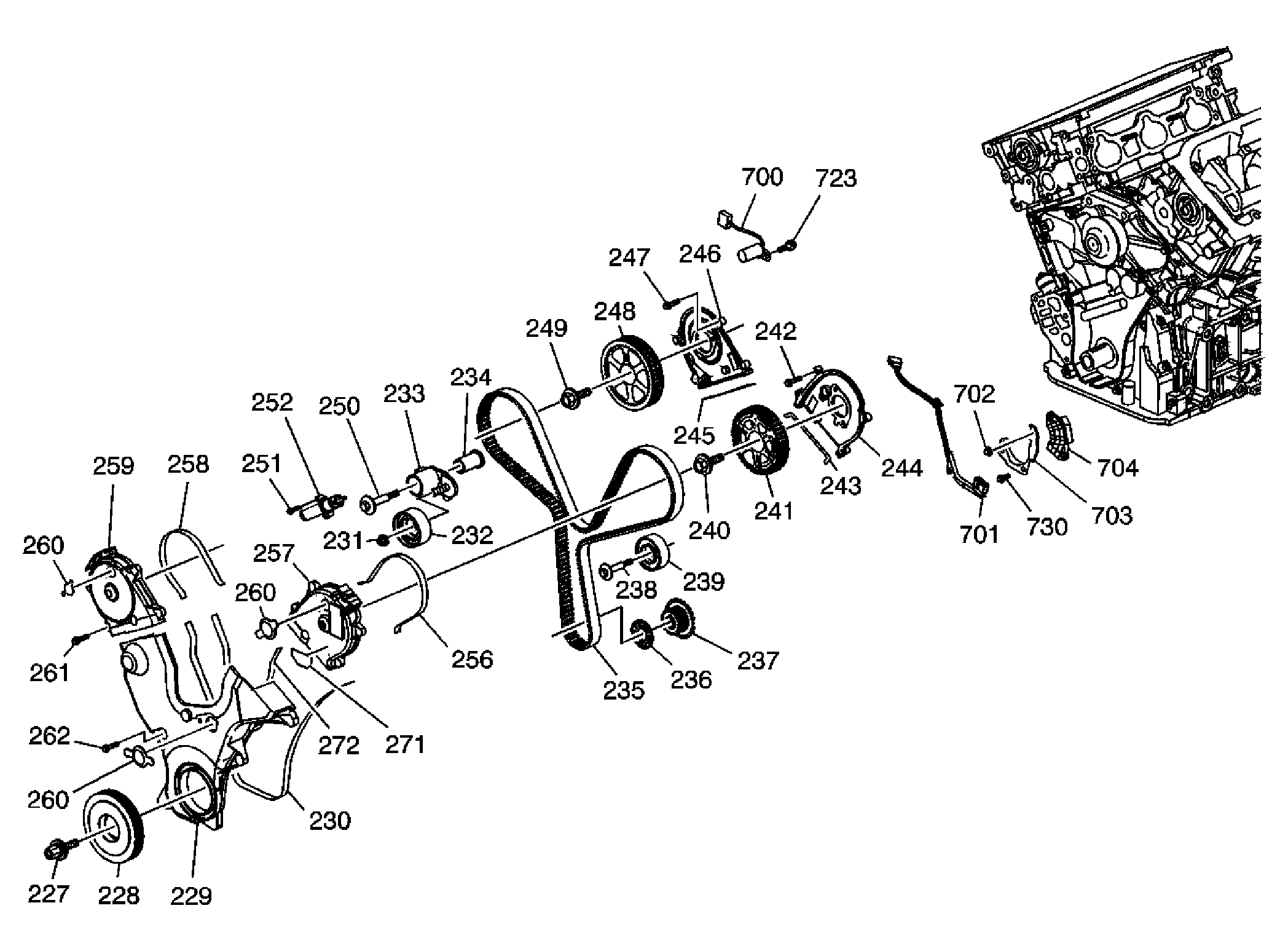

| Callout | Component Name |
|---|---|
| 227 | Balancer Bolt with Washer |
| 228 | Crankshaft Balancer |
| 229 | Cover - Lower Front |
| 230 | Seal |
| 231 | Nut |
| 232 | Tensioner Pulley |
| 233 | Tensioner Bracket |
| 234 | Tensioner Bushing |
| 235 | Timing Belt |
| 236 | Guide |
| 237 | Sprocket |
| 238 | Bolt |
| 239 | Idler Pulley |
| 240 | Bolt |
| 241 | Sprocket |
| 242 | Bolt |
| 243 | Seal |
| 244 | Cover - Upper Rear |
| 245 | Seal |
| 246 | Cover - Upper Rear |
| 247 | Bolt |
| 248 | Sprocket |
| 249 | Bolt |
| 250 | Bolt |
| 251 | Bolt |
| 252 | Tensioner |
| 256 | Seal |
| 257 | Cover - Upper Front |
| 258 | Seal |
| 259 | Cover - Upper Front |
| 260 | Grommet |
| 260 | Grommet |
| 260 | Grommet |
| 261 | Bolt |
| 262 | Bolt |
| 271 | Label |
| 272 | Seal |
| 700 | Camshaft Position (CMP) Sensor |
| 701 | Harness |
| 702 | Nut |
| 703 | Guide |
| 704 | Crankshaft Position (CKP) Sensor |
| 723 | Bolt |
| 730 | Bolt |

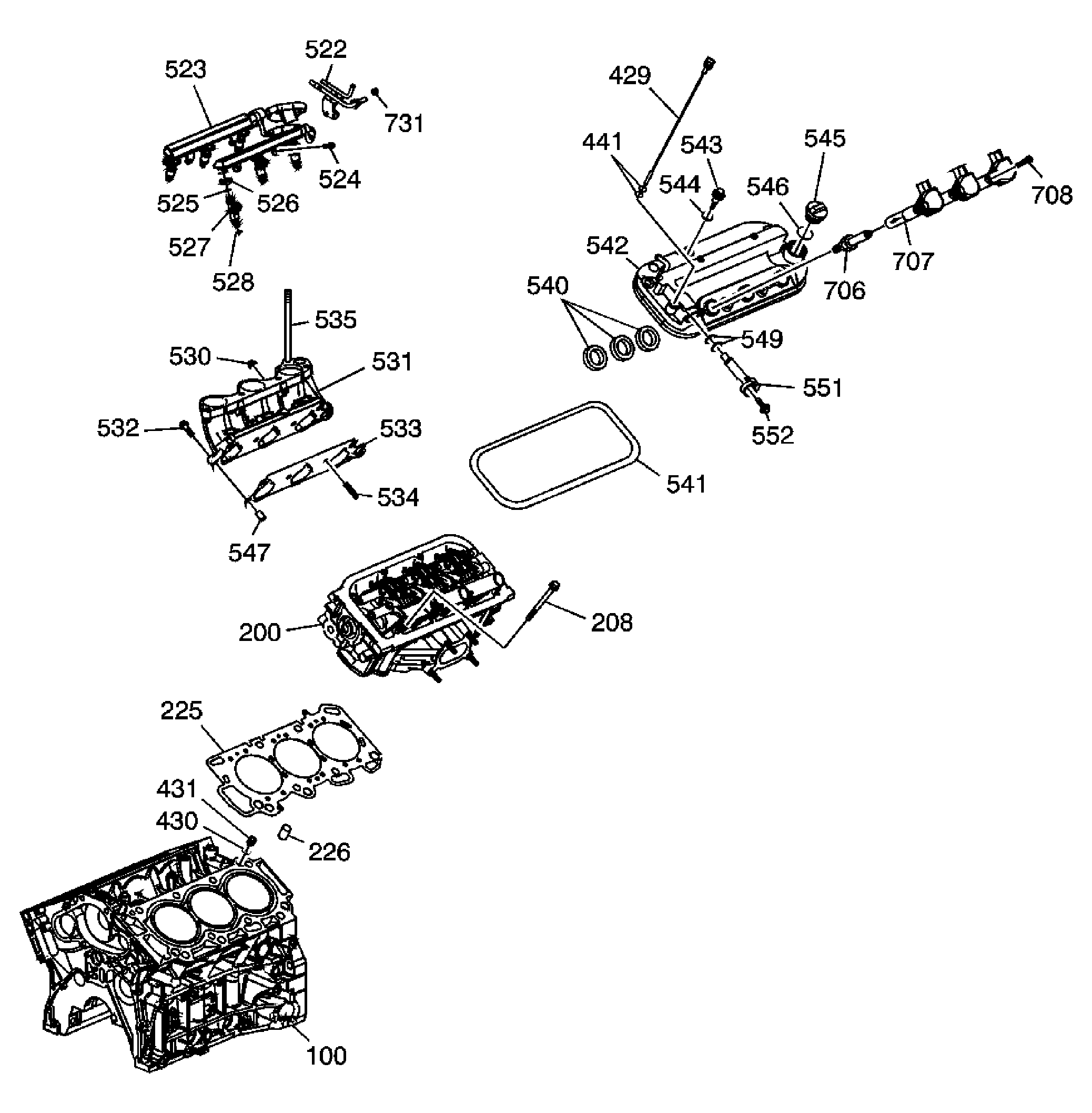

| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 200 | Cylinder Head |
| 208 | Bolt |
| 225 | Gasket |
| 226 | Pin |
| 429 | Oil Level Indicator |
| 430 | O-Ring |
| 431 | Restrictor |
| 441 | O-Ring |
| 522 | Fuel Feed Pipe |
| 523 | Fuel Rail with Injectors and Hoses |
| 524 | Bolt |
| 525 | O-Ring |
| 526 | Clip |
| 527 | Fuel Injector |
| 528 | O-Ring |
| 530 | Nut |
| 531 | Manifold |
| 532 | Bolt |
| 533 | Gasket |
| 534 | Stud |
| 535 | Stud |
| 540 | Seal |
| 541 | Gasket |
| 542 | Cover |
| 543 | Bolt |
| 544 | Grommet |
| 545 | Oil Fill Cap |
| 546 | O-Ring |
| 547 | Pin |
| 549 | O-Ring |
| 551 | Positive Crankcase Ventilation (PCV) Valve |
| 552 | Bolt |
| 706 | Spark Plug |
| 707 | Ignition Coil |
| 708 | Bolt |
| 731 | Nut |

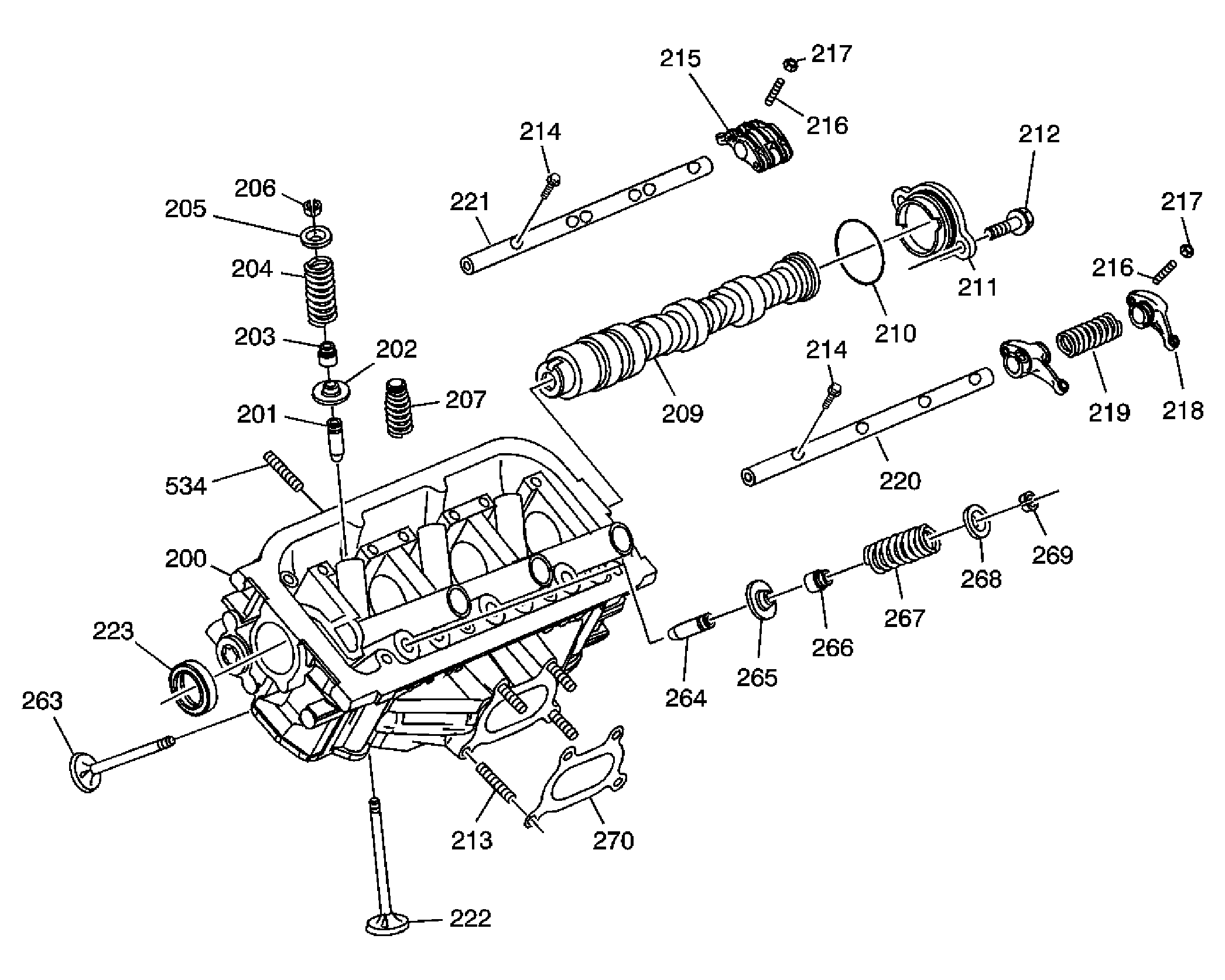

| Callout | Component Name |
|---|---|
| 200 | Cylinder Head |
| 201 | Guide - Intake |
| 202 | Seat - Intake |
| 203 | Seal - Intake |
| 204 | Spring - Intake |
| 205 | Cap - Intake |
| 206 | Keys - Intake |
| 207 | Valve Lash Adjuster |
| 209 | Camshaft |
| 210 | O-Ring |
| 211 | Cap |
| 212 | Bolt |
| 213 | Stud |
| 214 | Bolt |
| 214 | Bolt |
| 215 | Rocker Arm Assembly - Intake |
| 216 | Bolt |
| 216 | Bolt |
| 217 | Nut |
| 217 | Nut |
| 218 | Rocker Arm - Exhaust |
| 219 | Spring |
| 220 | Shaft - Exhaust |
| 221 | Shaft - Intake |
| 222 | Valve - Intake |
| 223 | Seal |
| 263 | Valve - Exhaust |
| 264 | Guide - Exhaust |
| 265 | Seat - Exhaust |
| 266 | Seal - Exhaust |
| 267 | Spring - Exhaust |
| 268 | Cap - Exhaust |
| 269 | Keys - Exhaust |
| 270 | Gasket |
| 534 | Stud |

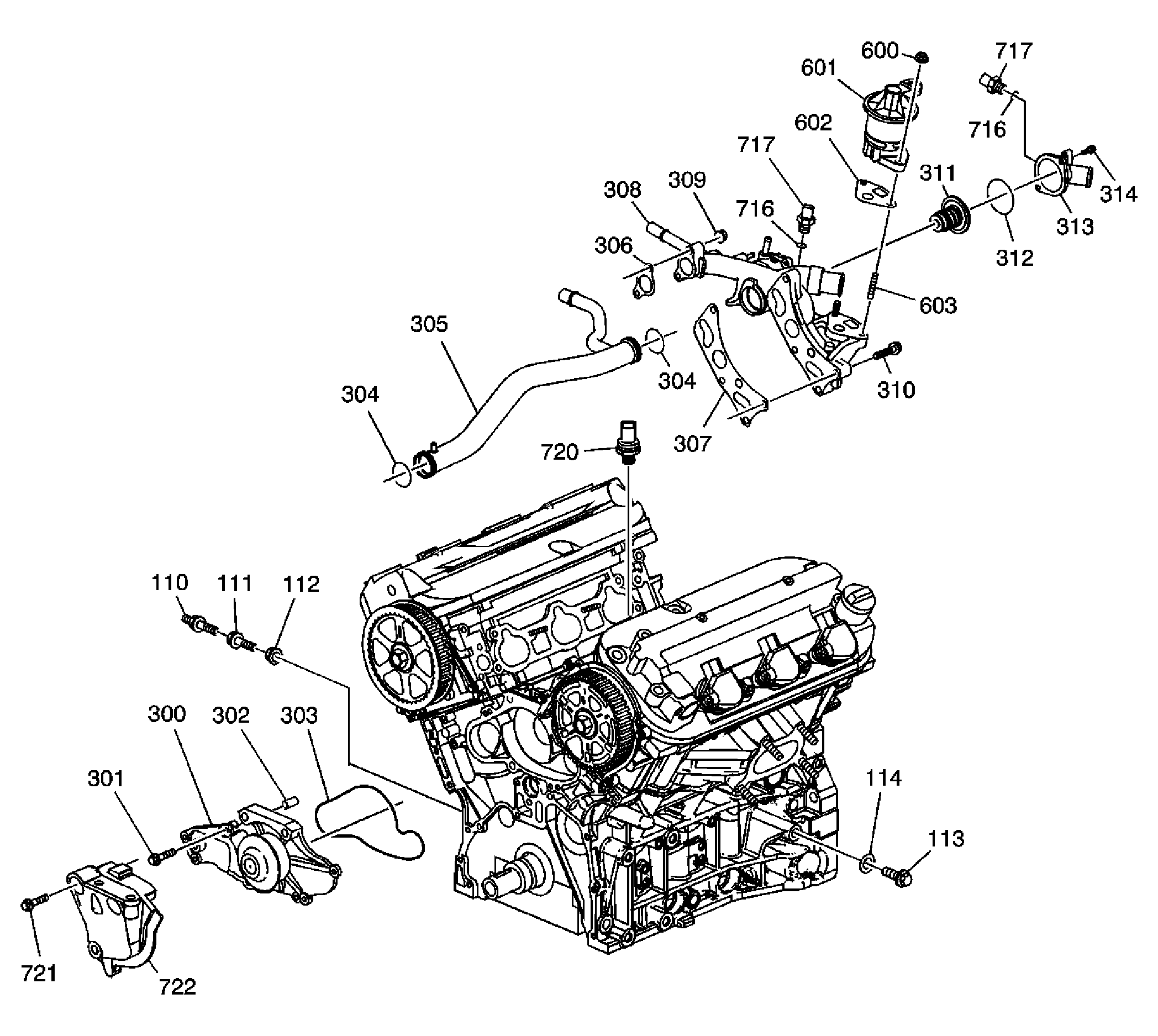

| Callout | Component Name |
|---|---|
| 110 | Coolant Drain Plug |
| 111 | Coolant Drain Fitting |
| 112 | Washer |
| 113 | Coolant Drain Plug |
| 114 | Washer |
| 300 | Water Pump |
| 301 | Bolt |
| 302 | Pin |
| 303 | O-Ring |
| 304 | O-Ring |
| 304 | O-Ring |
| 305 | Coolant Crossover Pipe |
| 306 | Gasket |
| 307 | Gasket |
| 308 | Housing |
| 309 | Nut |
| 310 | Bolt |
| 311 | Thermostat |
| 312 | O-Ring |
| 313 | Housing |
| 314 | Bolt |
| 600 | Nut |
| 601 | Exhaust Gas Recirculation (EGR) Valve |
| 602 | Gasket |
| 603 | Stud |
| 716 | O-Ring |
| 716 | O-Ring |
| 717 | Engine Coolant Temperature (ECT) Sensor |
| 717 | Engine Coolant Temperature (ECT) Sensor |
| 720 | Knock Sensor |
| 721 | Bolt |
| 722 | Mount - Front |

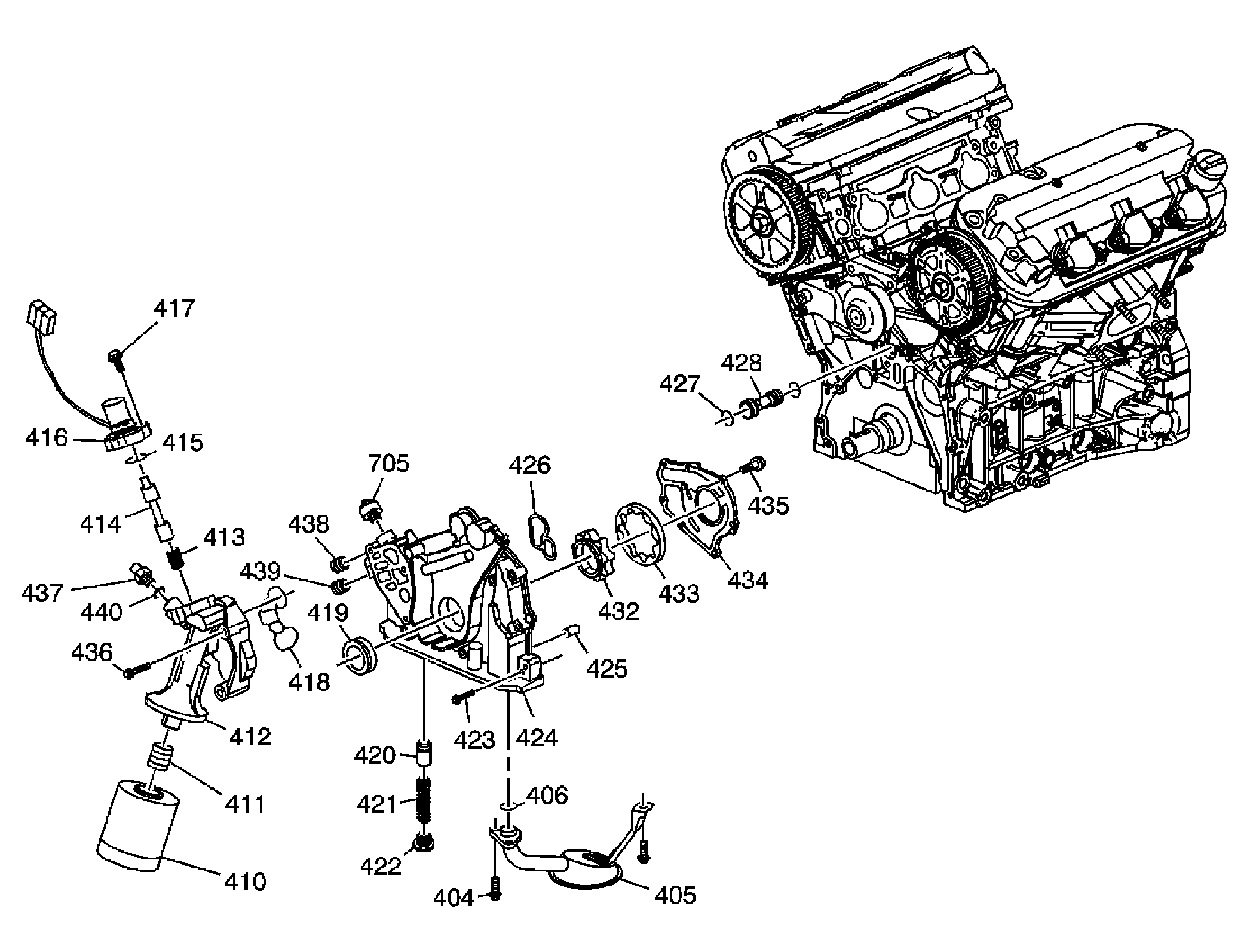

| Callout | Component Name |
|---|---|
| 404 | Bolt |
| 405 | Screen |
| 406 | O-Ring |
| 410 | Oil Filter |
| 411 | Fitting |
| 412 | Oil Flow Control Module |
| 413 | Spring |
| 414 | Valve |
| 415 | O-Ring |
| 416 | Solenoid |
| 417 | Bolt |
| 418 | O-Ring - With Screen |
| 419 | Seal |
| 420 | Valve |
| 421 | Spring |
| 422 | Bolt |
| 423 | Bolt |
| 424 | Oil Pump |
| 425 | Pin |
| 426 | O-Ring |
| 427 | O-Ring |
| 428 | Oil Transfer Pipe |
| 432 | Rotor - Inner |
| 433 | Rotor - Outer |
| 434 | Cover |
| 435 | Bolt |
| 436 | Bolt |
| 437 | Oil Flow Control Switch |
| 438 | Plug |
| 439 | Plug |
| 440 | O-Ring |
| 705 | Oil Pressure Switch |

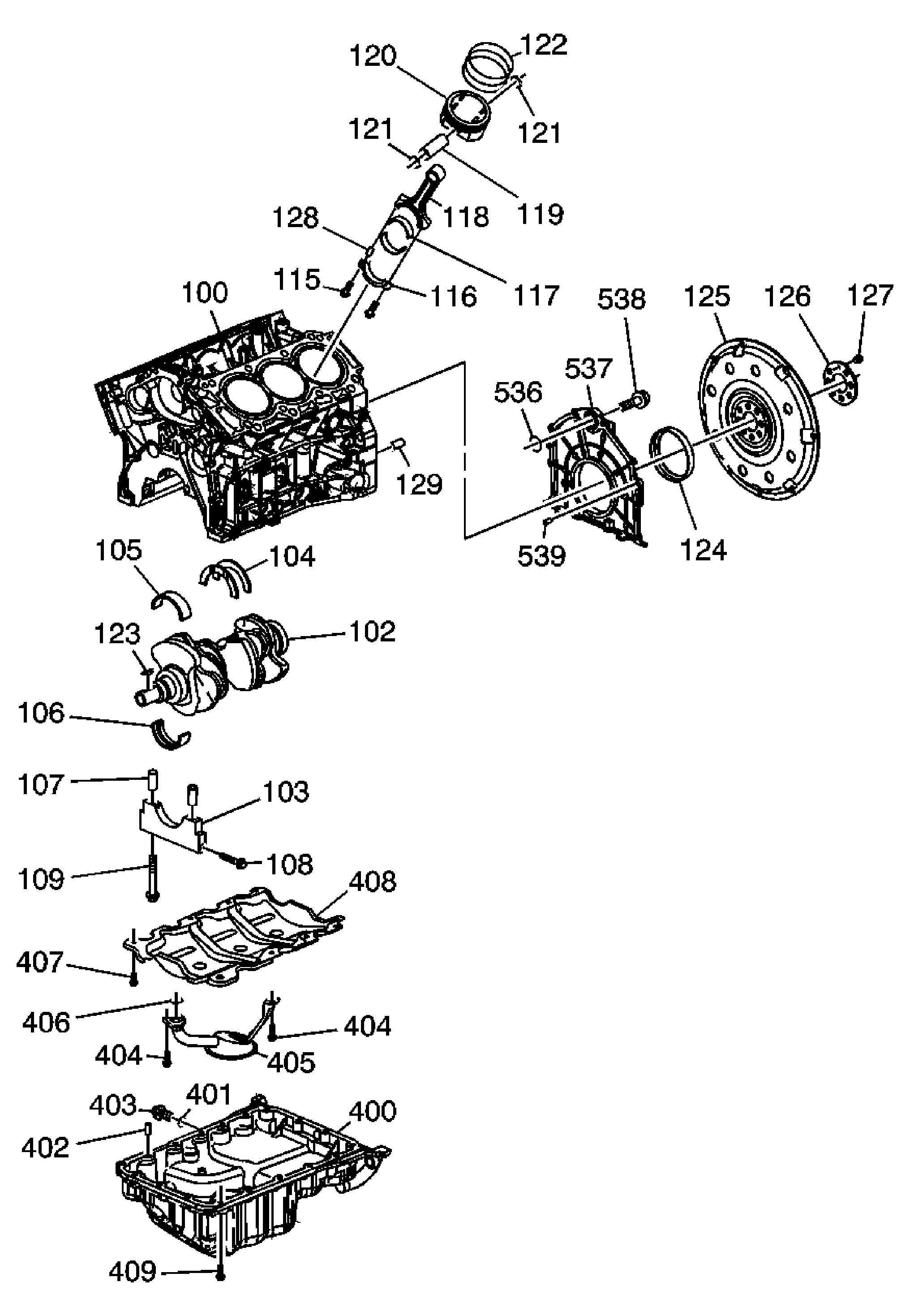

| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 102 | Crankshaft |
| 103 | Cap |
| 104 | Bearing - Thrust |
| 105 | Bearing - Main Upper |
| 106 | Bearing - Main Lower |
| 107 | Pin |
| 108 | Bolt |
| 109 | Bolt |
| 115 | Bolt |
| 116 | Connecting Rod Cap |
| 117 | Bearing - Connecting Rod |
| 118 | Connecting Rod |
| 119 | Pin |
| 120 | Piston |
| 121 | Clip |
| 121 | Clip |
| 122 | Piston Rings |
| 123 | Key |
| 124 | Seal |
| 125 | Flywheel |
| 126 | Washer |
| 127 | Bolt |
| 128 | Pin |
| 129 | Pin |
| 400 | Oil Pan |
| 401 | O-Ring |
| 402 | Pin |
| 403 | Drain Plug |
| 404 | Bolt |
| 404 | Bolt |
| 405 | Screen |
| 406 | O-Ring |
| 407 | Bolt |
| 408 | Deflector |
| 409 | Bolt |
| 536 | O-Ring |
| 537 | Housing |
| 538 | Bolt |
| 539 | Pin |
