WARNING: This page is about a different car, the 2003 Pontiac Vibe. However, it is still accessible from the selected car via links, so may be relevant.

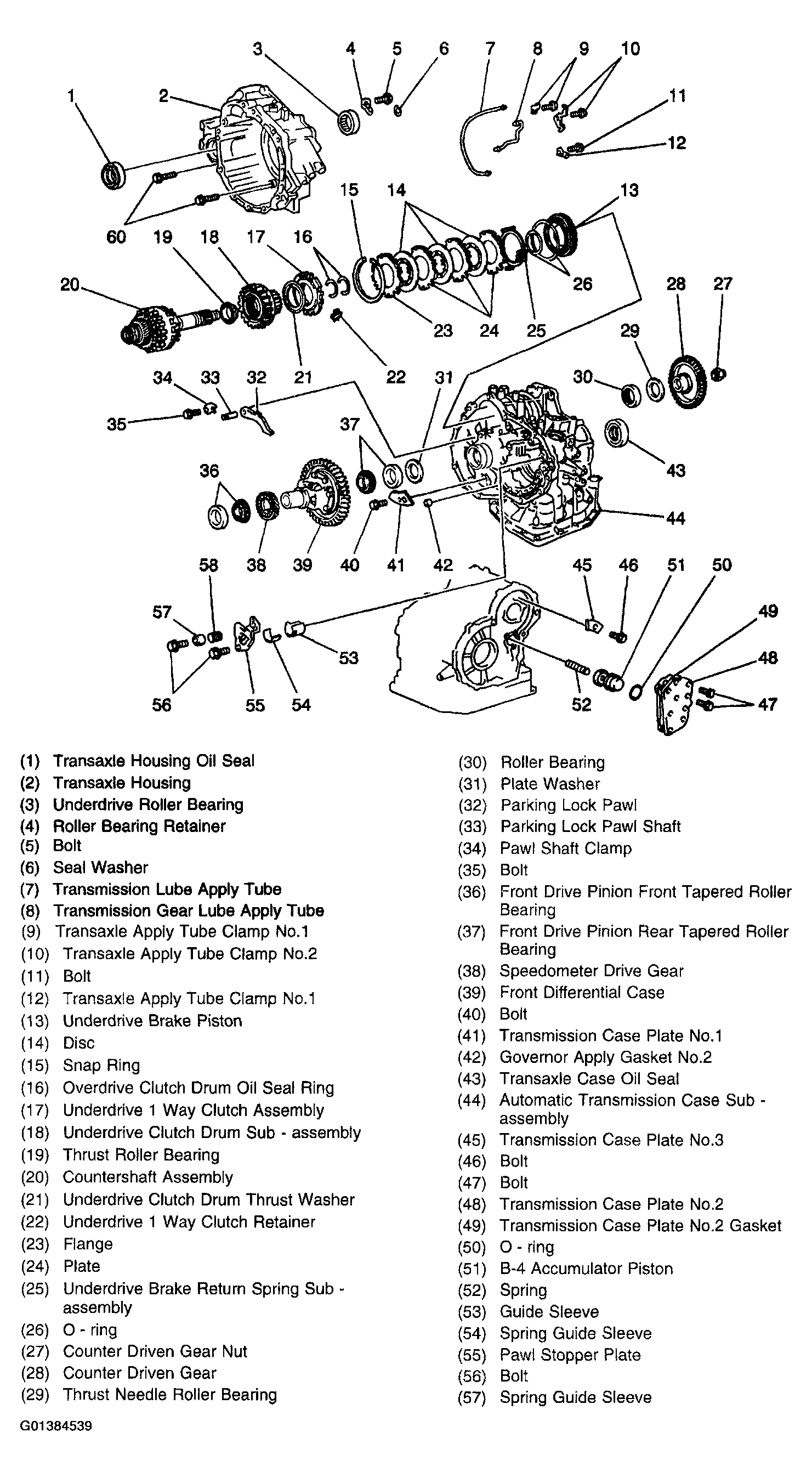

Fig 1: External Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

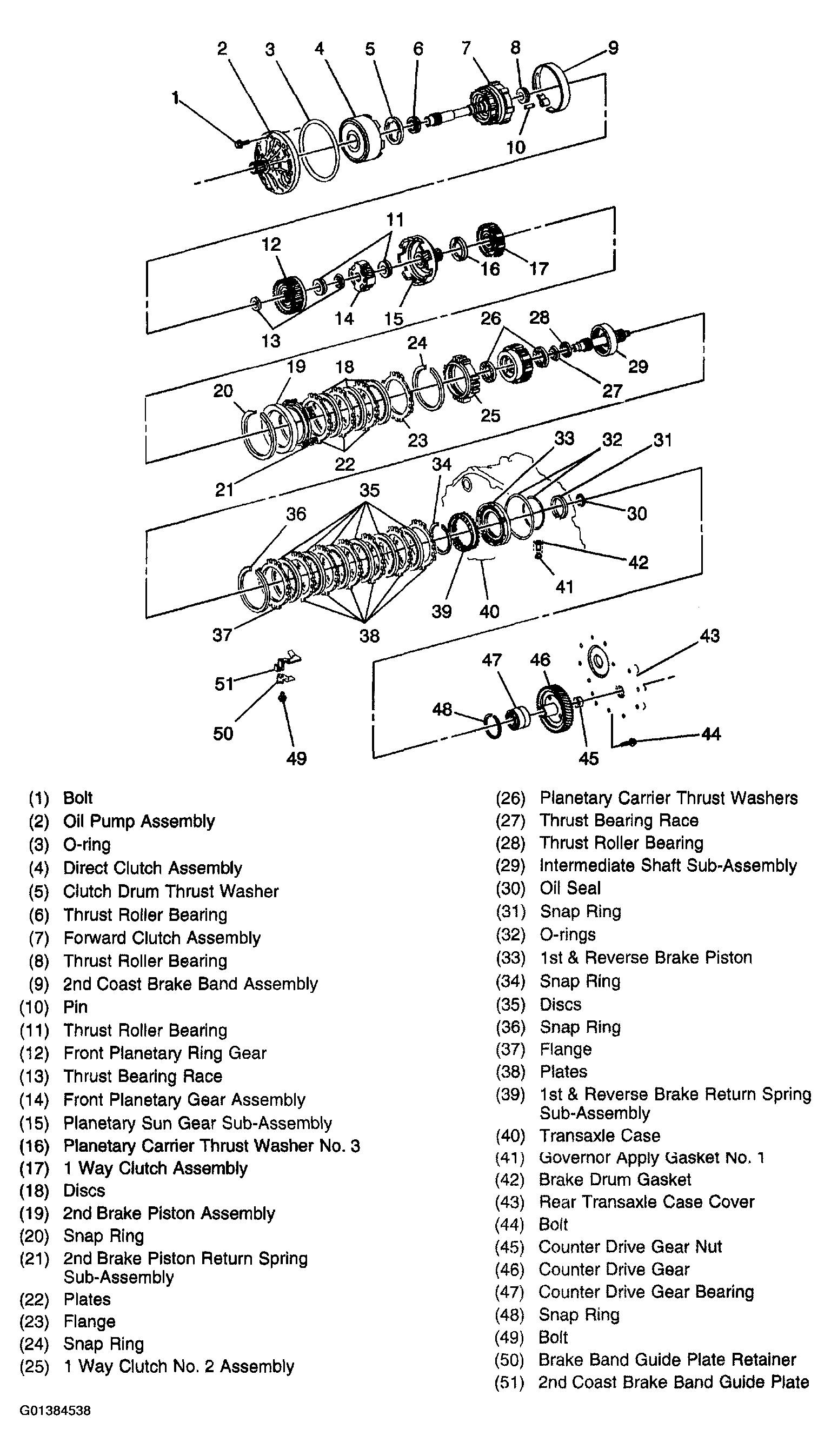

Fig 2: Internal Components Disassembled View (1 of 2)
Courtesy of GENERAL MOTORS CORP.

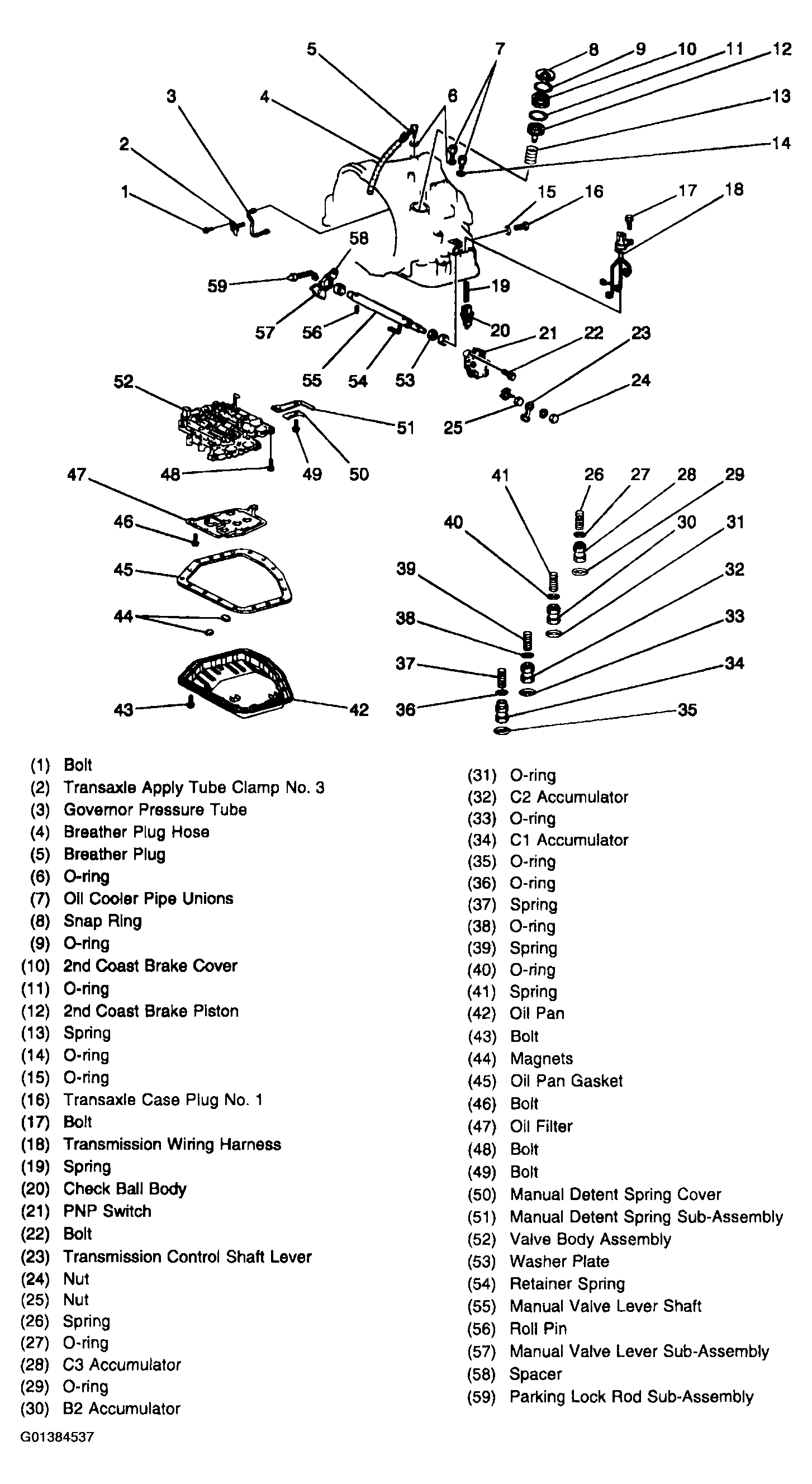

Fig 3: Internal Components Disassembled View (2 of 2)
Courtesy of GENERAL MOTORS CORP.

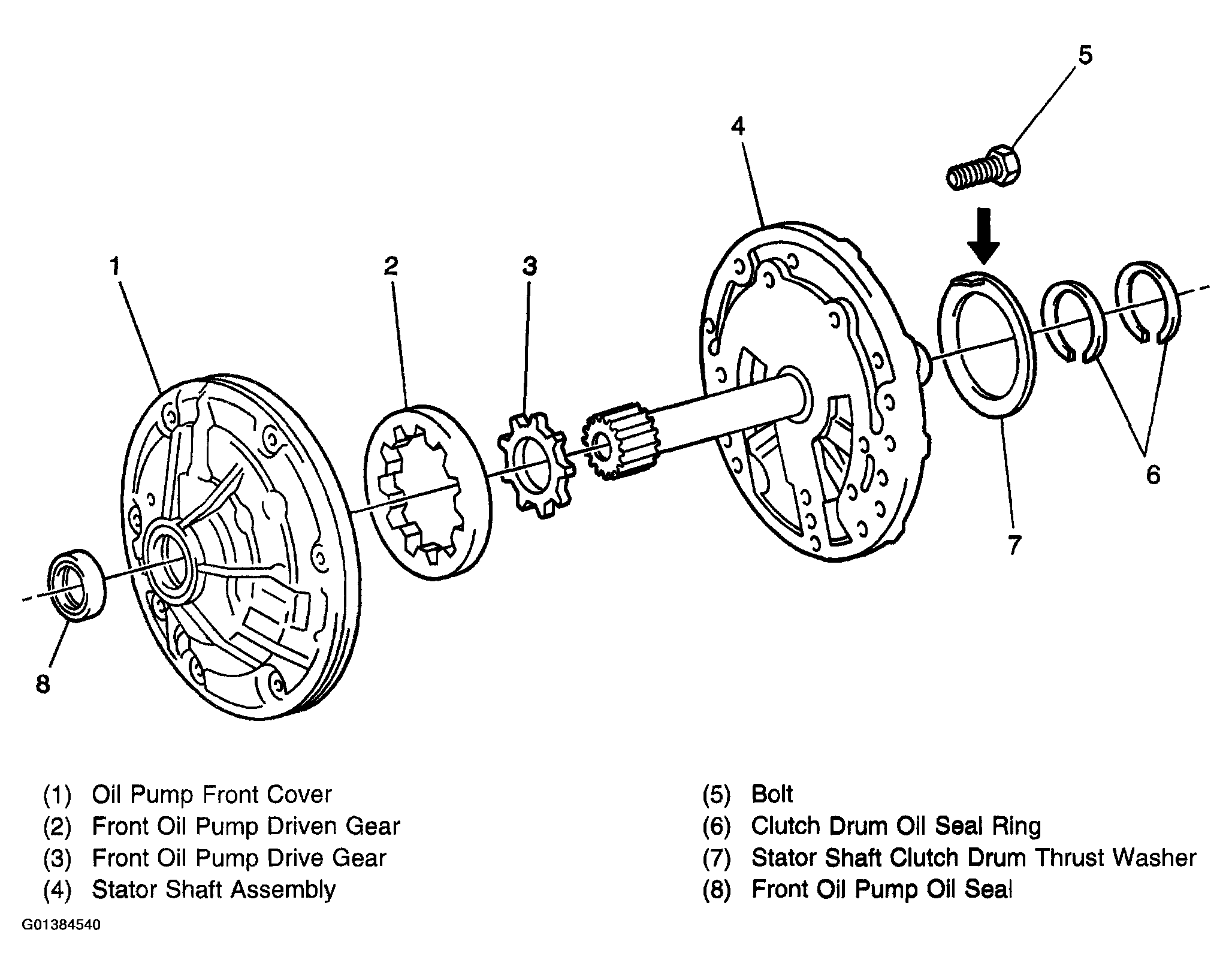

Fig 4: Oil Pump Disassembled View
Courtesy of GENERAL MOTORS CORP.

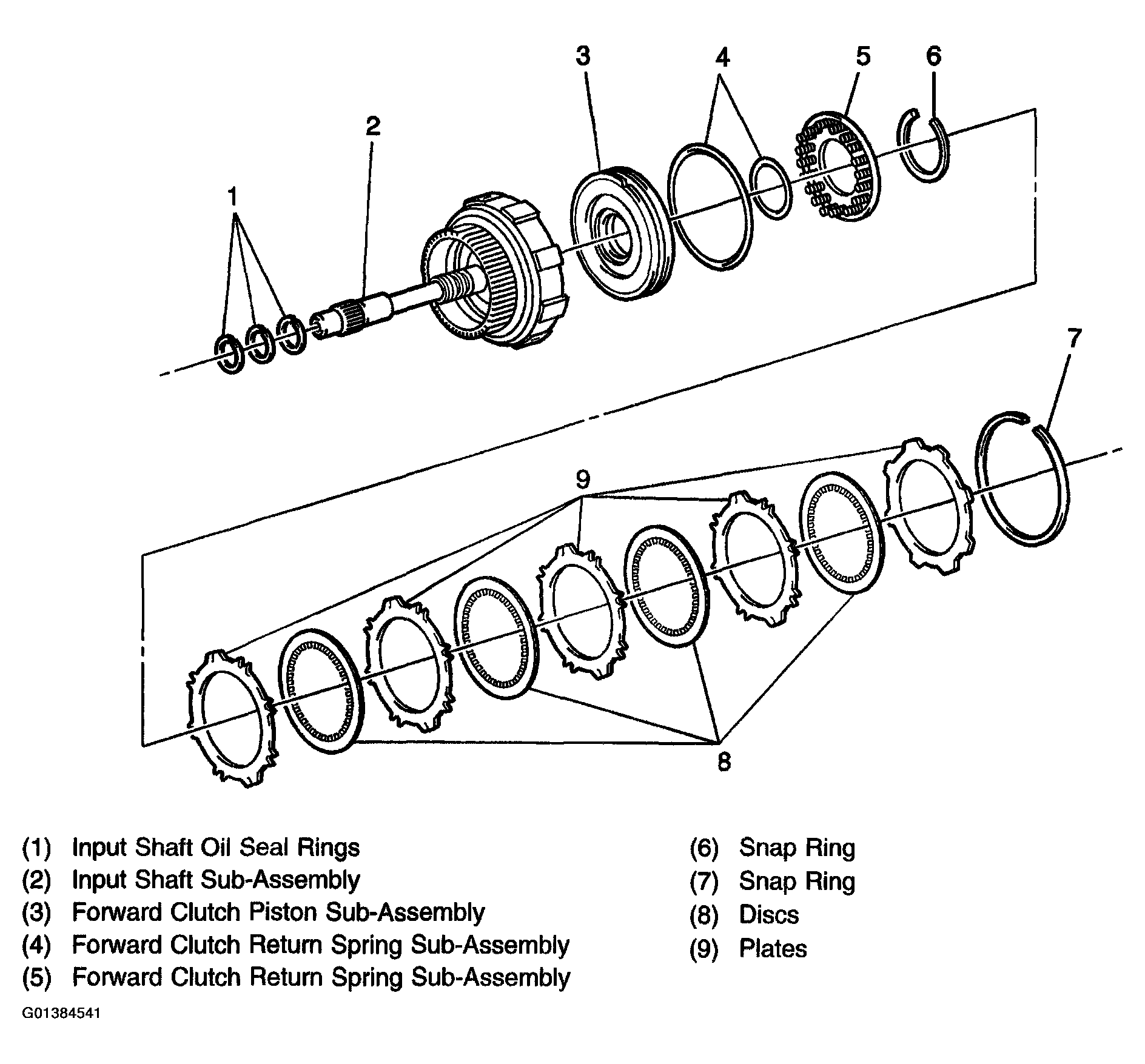

Fig 5: Forward Clutch and Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

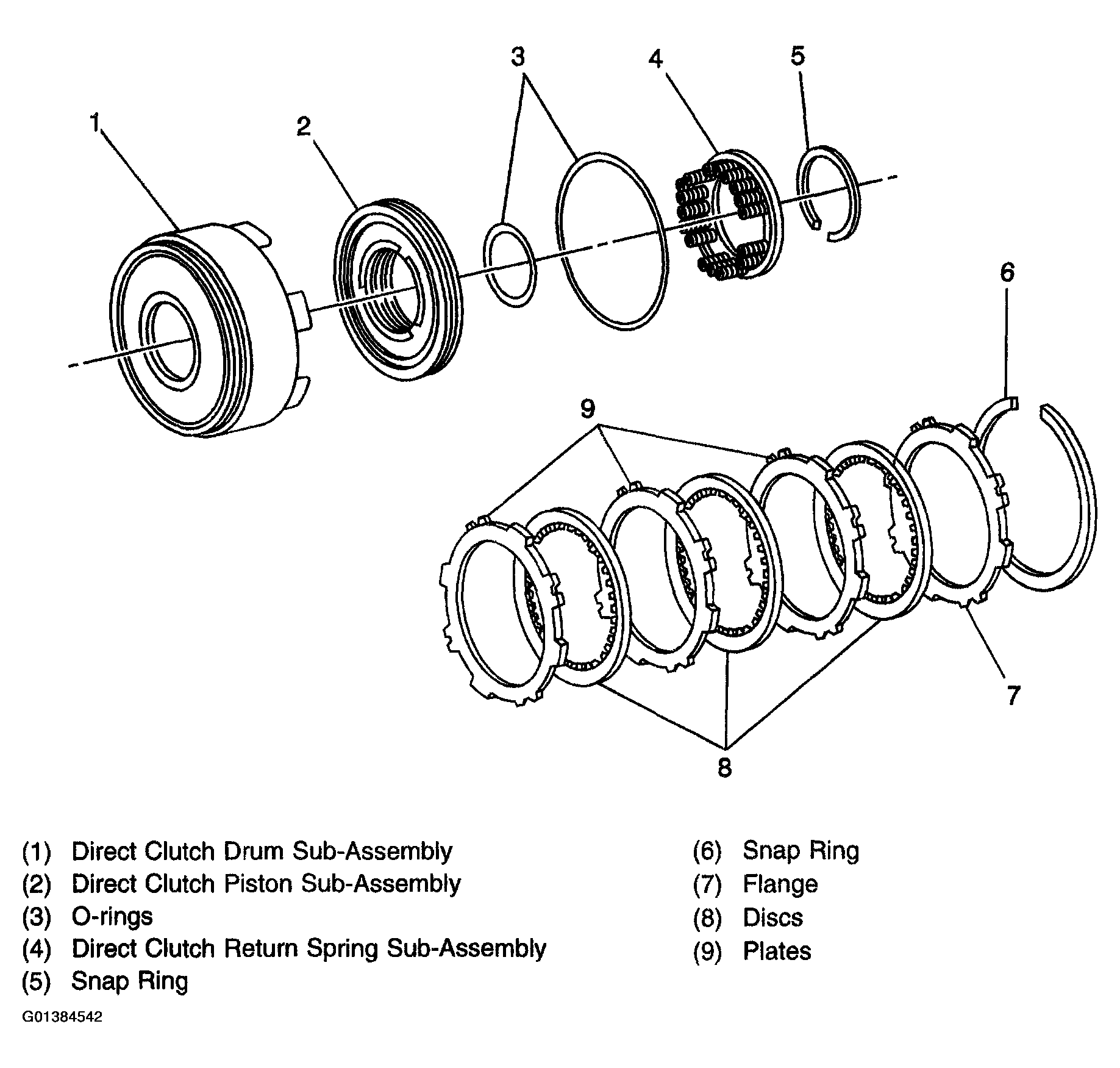

Fig 6: Direct Clutch & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

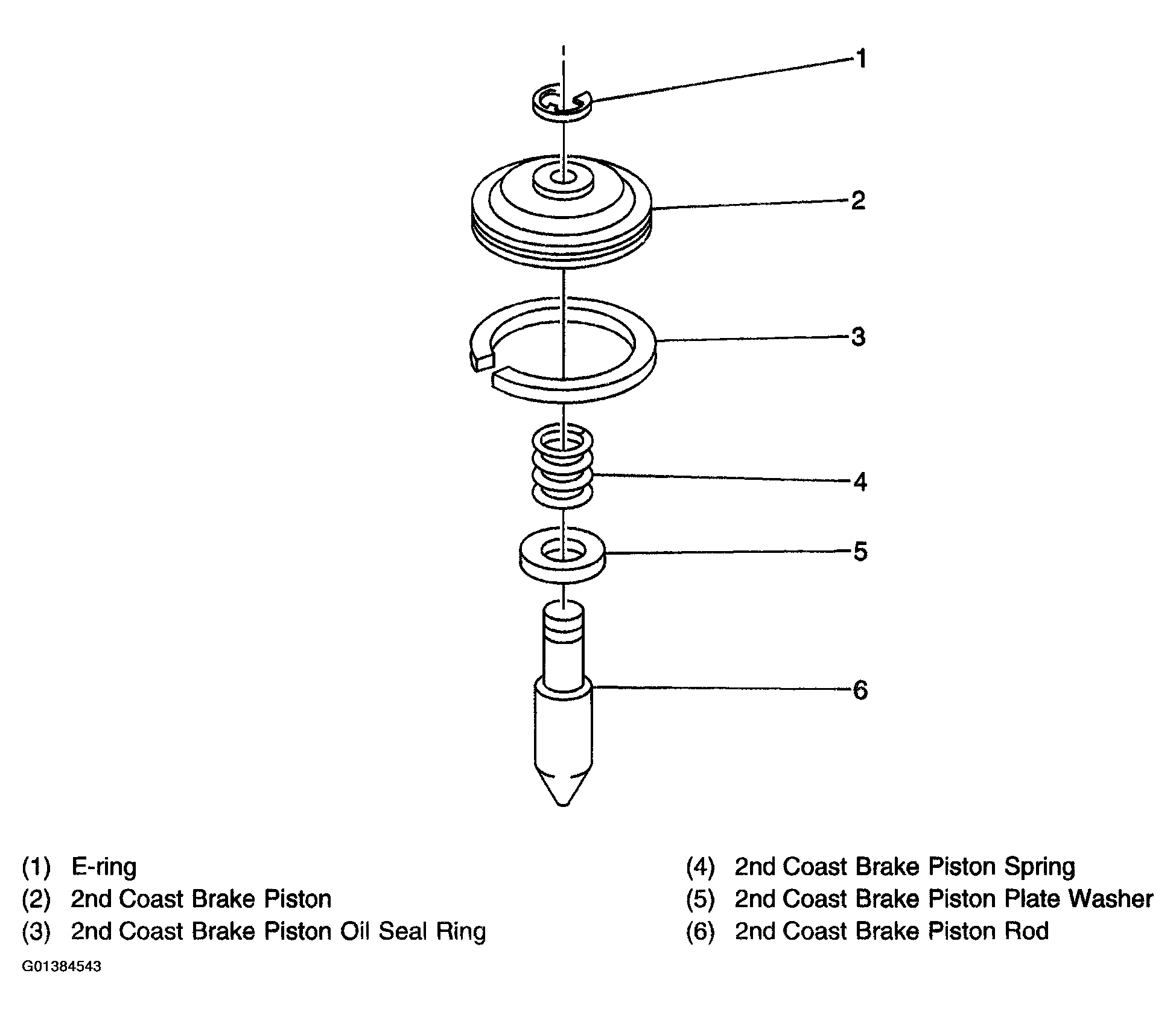

Fig 7: Coast Brake Piston Disassembled View
Courtesy of GENERAL MOTORS CORP.

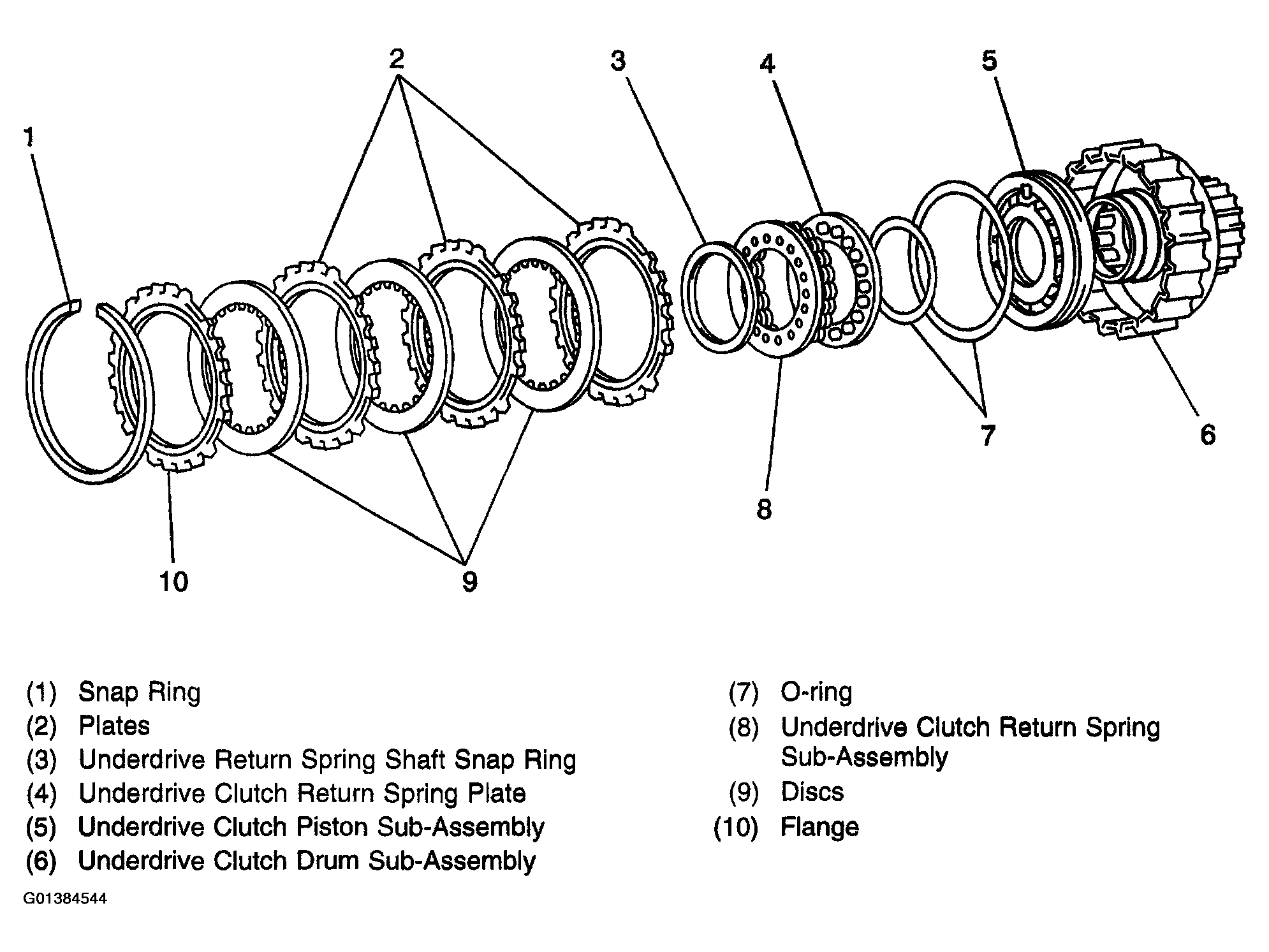

Fig 8: Underdrive Clutch Disassembled View
Courtesy of GENERAL MOTORS CORP.

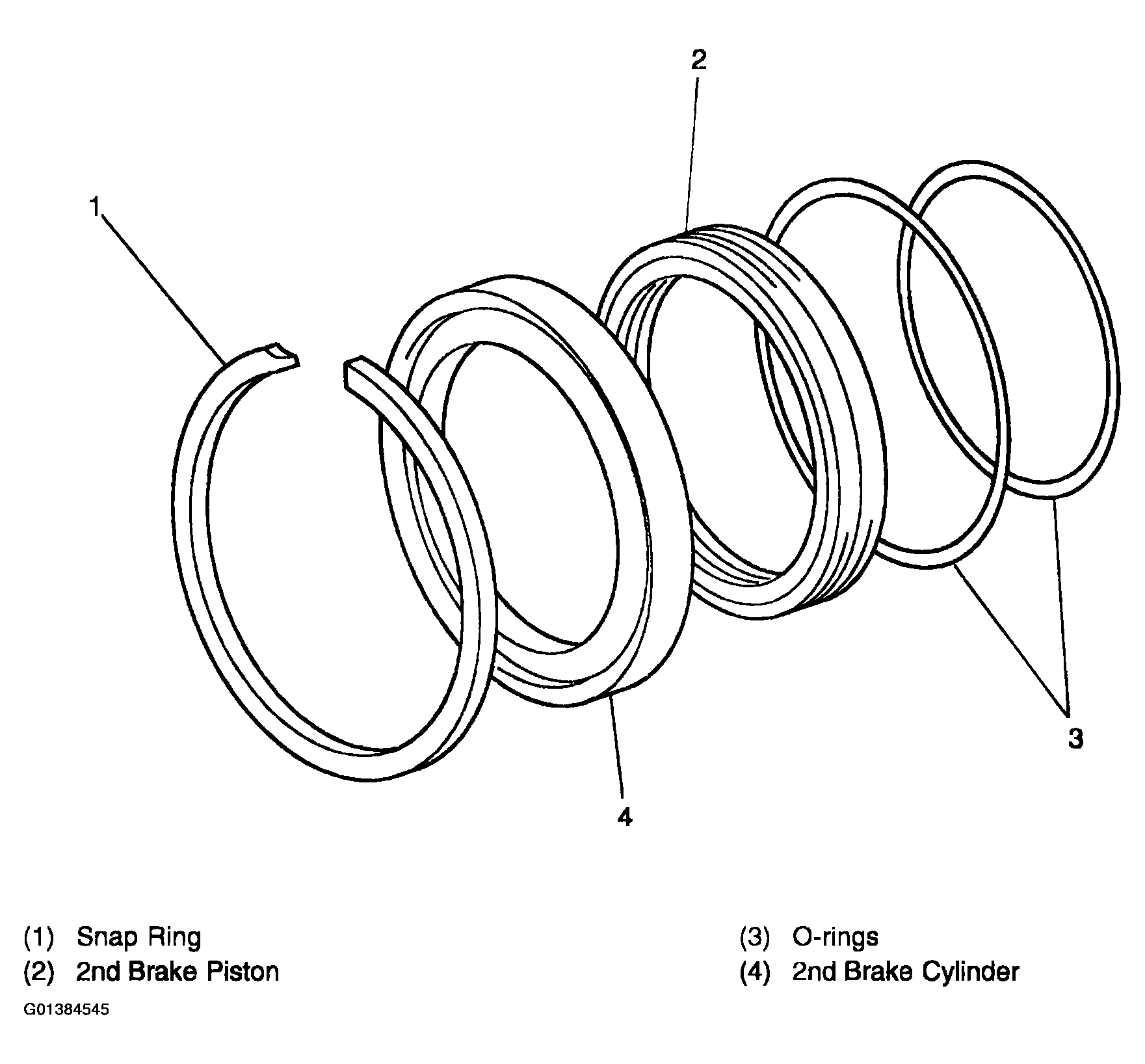

Fig 9: 2nd Brake Piston & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

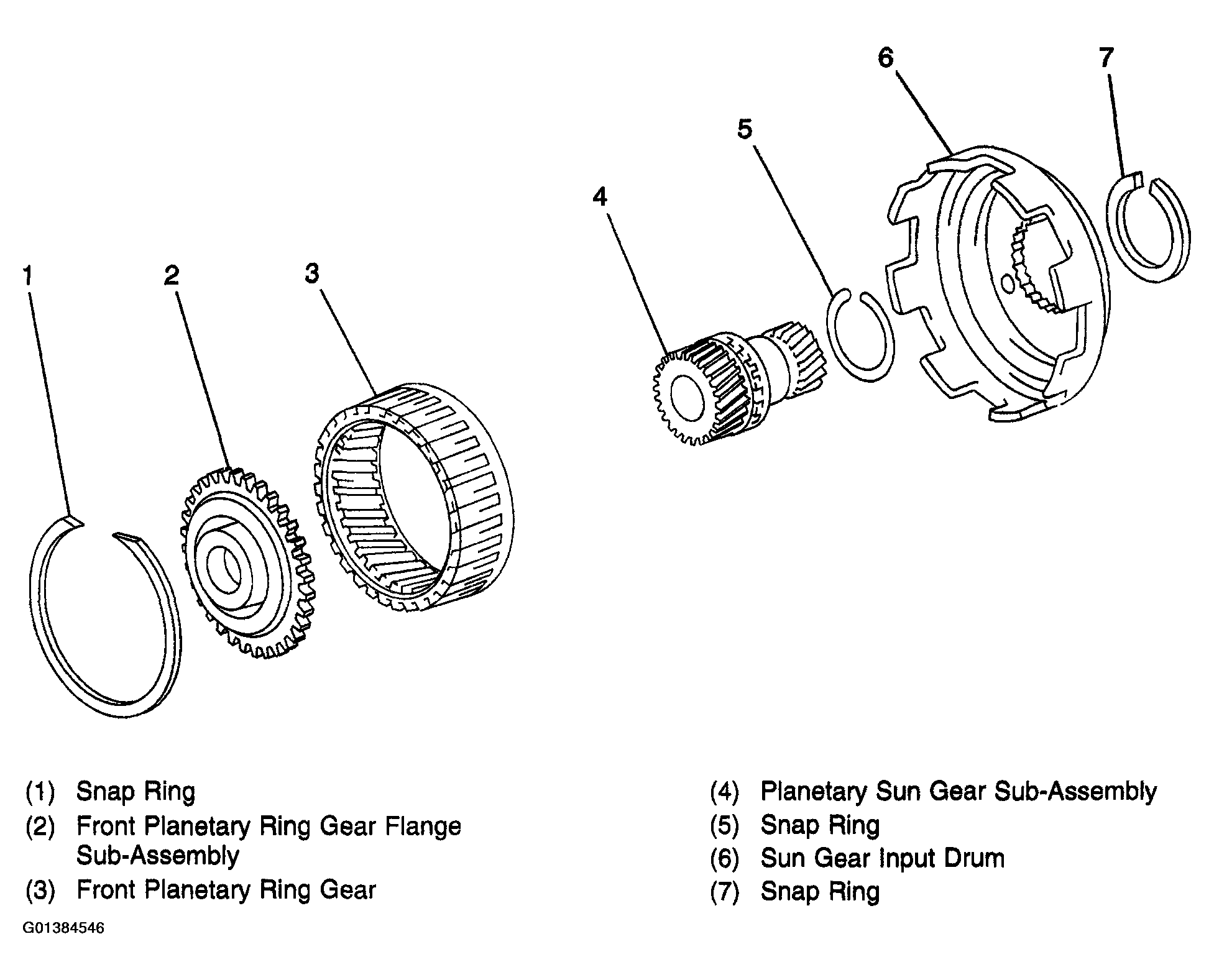

Fig 10: Front Planetary & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

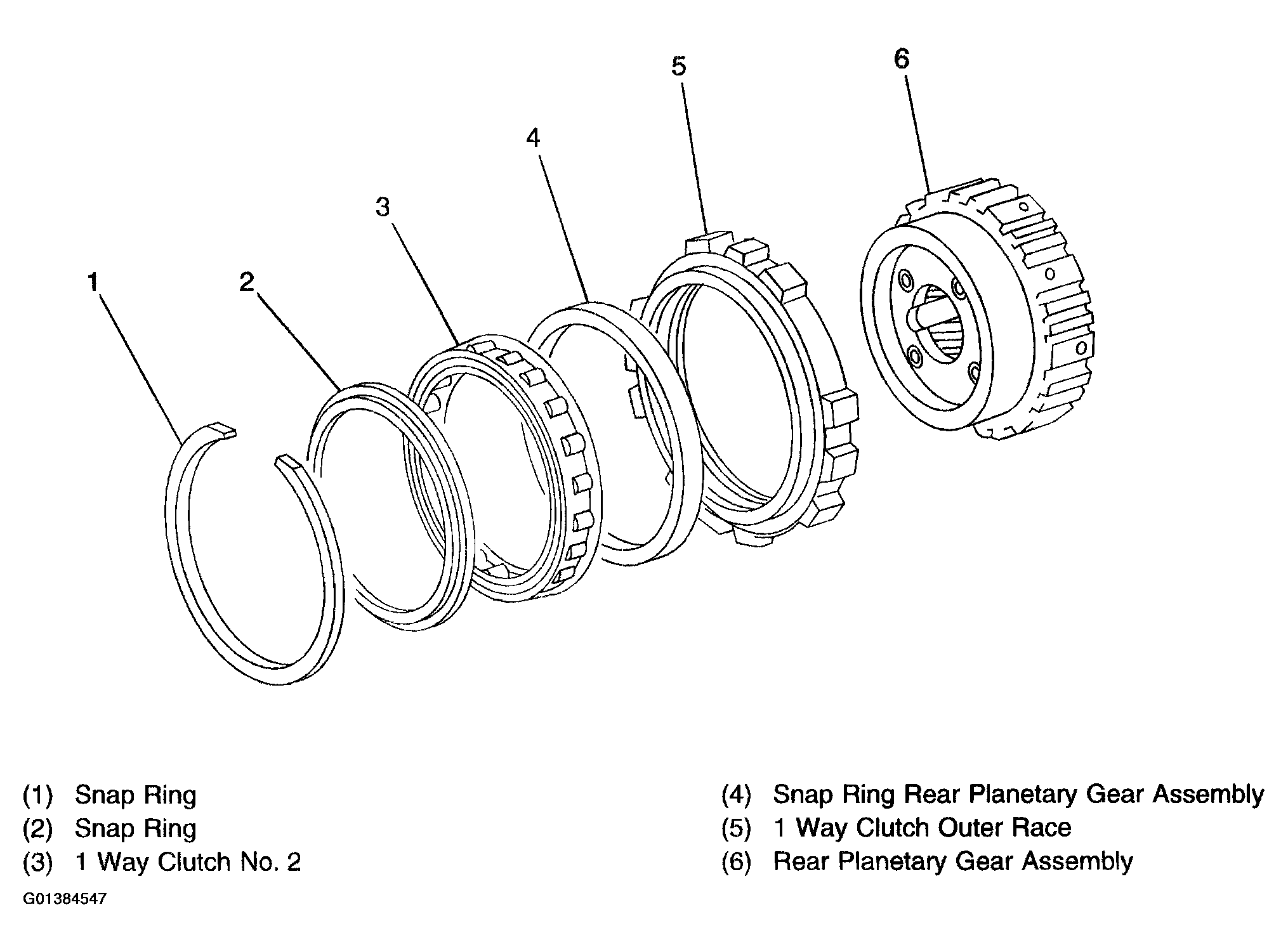

Fig 11: Rear Planetary & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

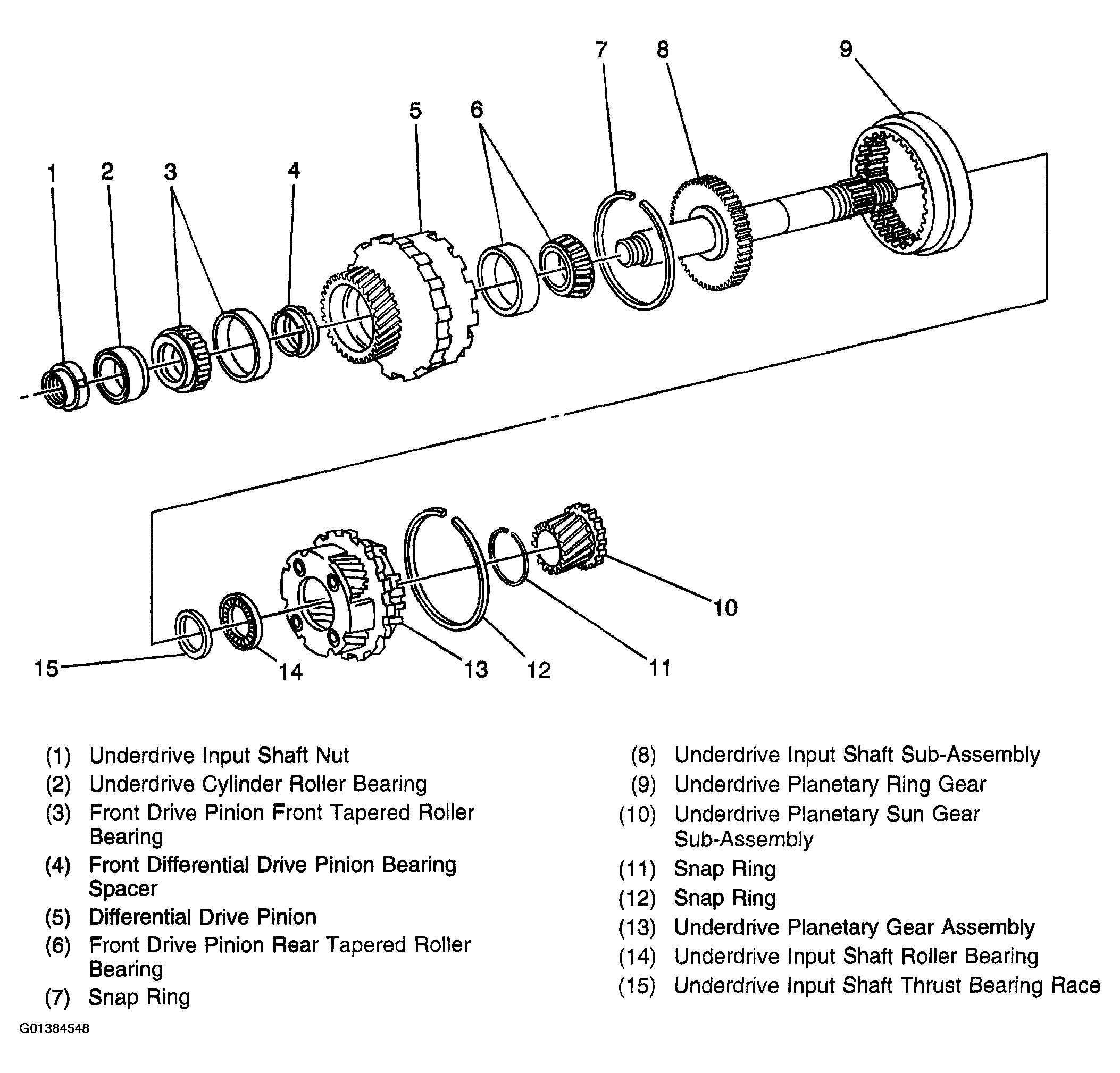

Fig 12: Underdrive Planetary & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

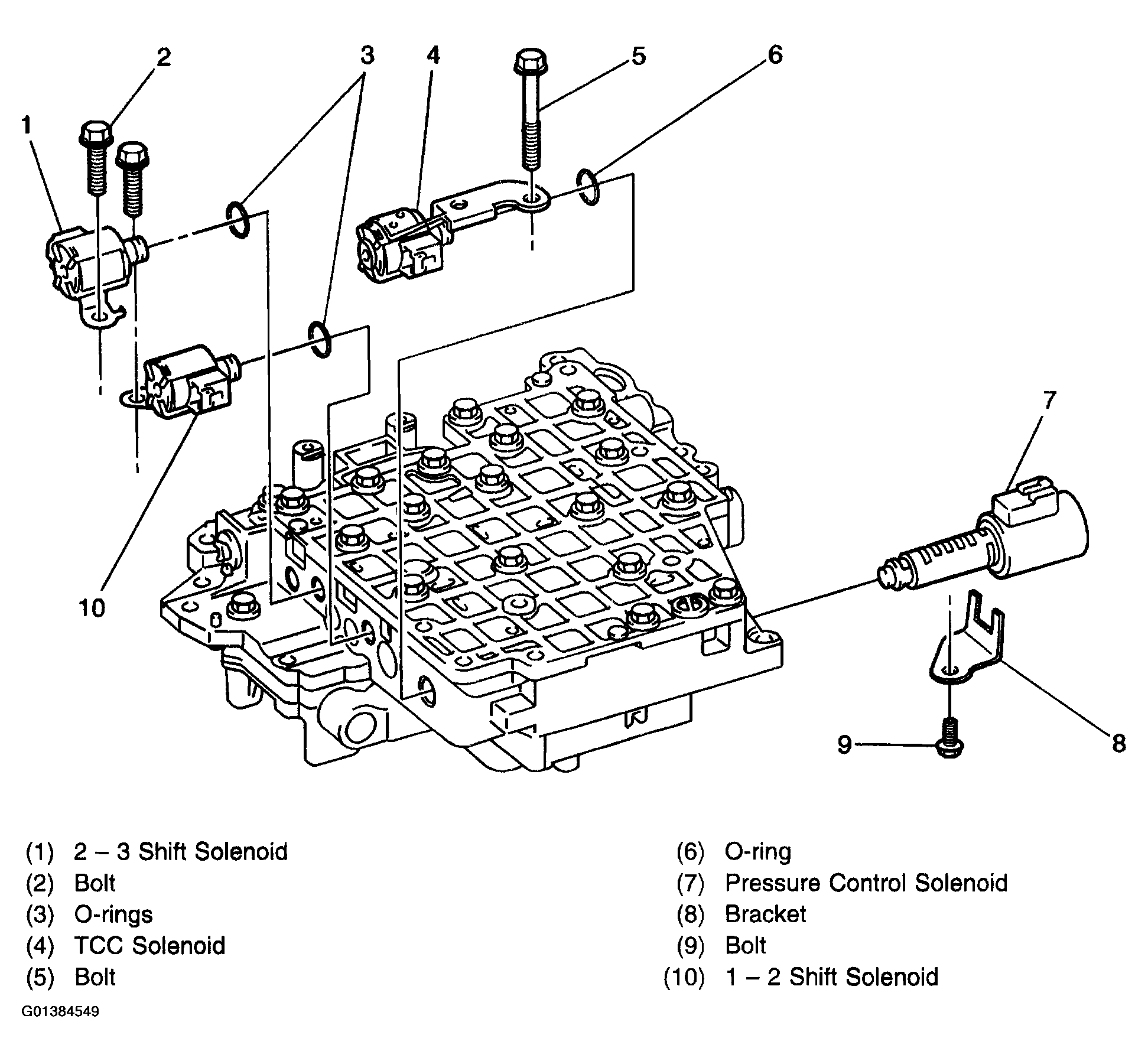

Fig 13: Valve Body Solenoids & Related Components Disassembled View
