Door Lock/Indicator Schematics (GAUGE and DOOR Fuse, Multifunction Alarm Module)
WARNING: This page is about a different car, the 2003 Pontiac Vibe. However, it is still accessible from the selected car via links, so may be relevant.

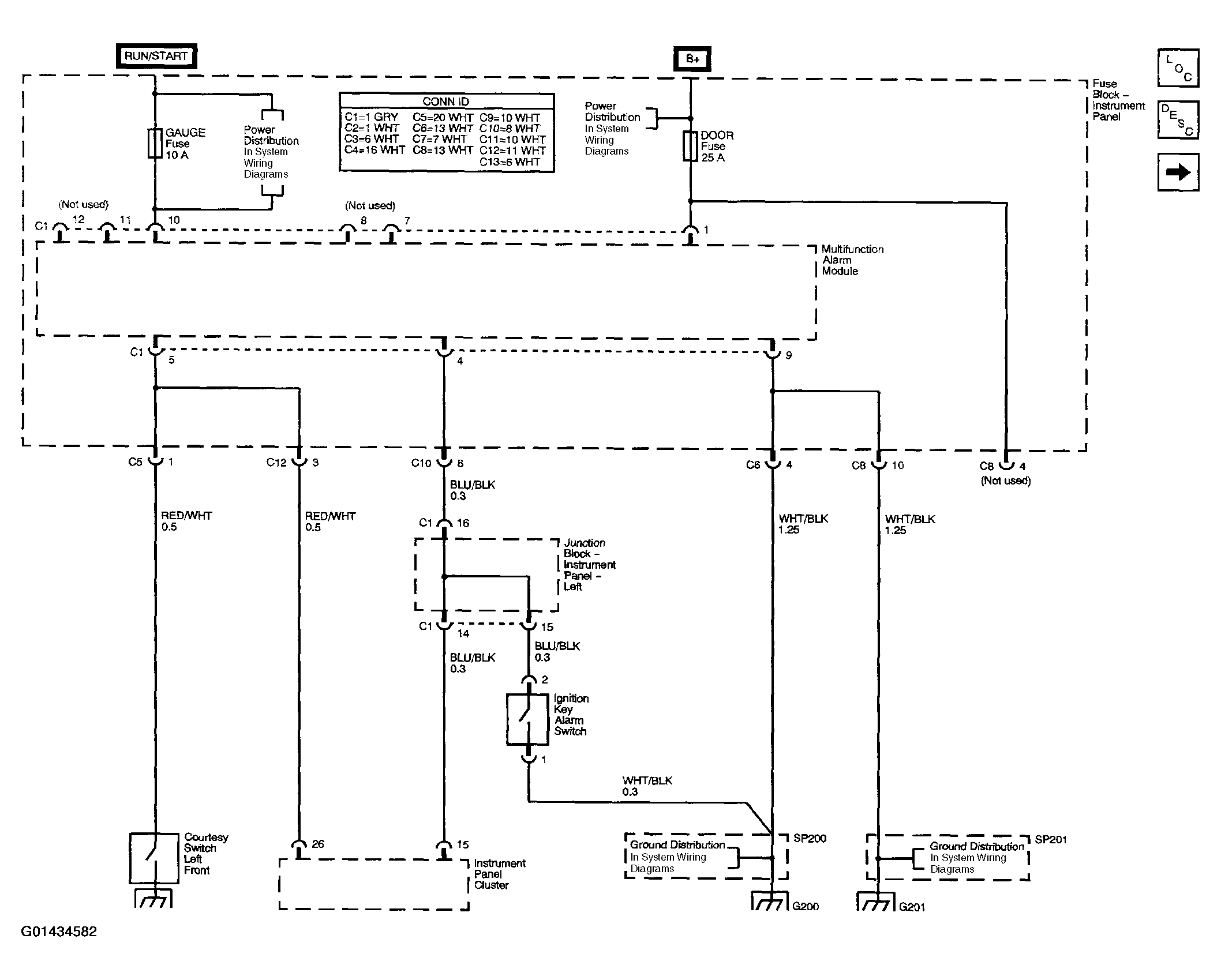

Fig 1: Door Lock/Indicator Schematics - Gauge And Door Fuse, Multifunction Alarm Module
Courtesy of GENERAL MOTORS CORP.

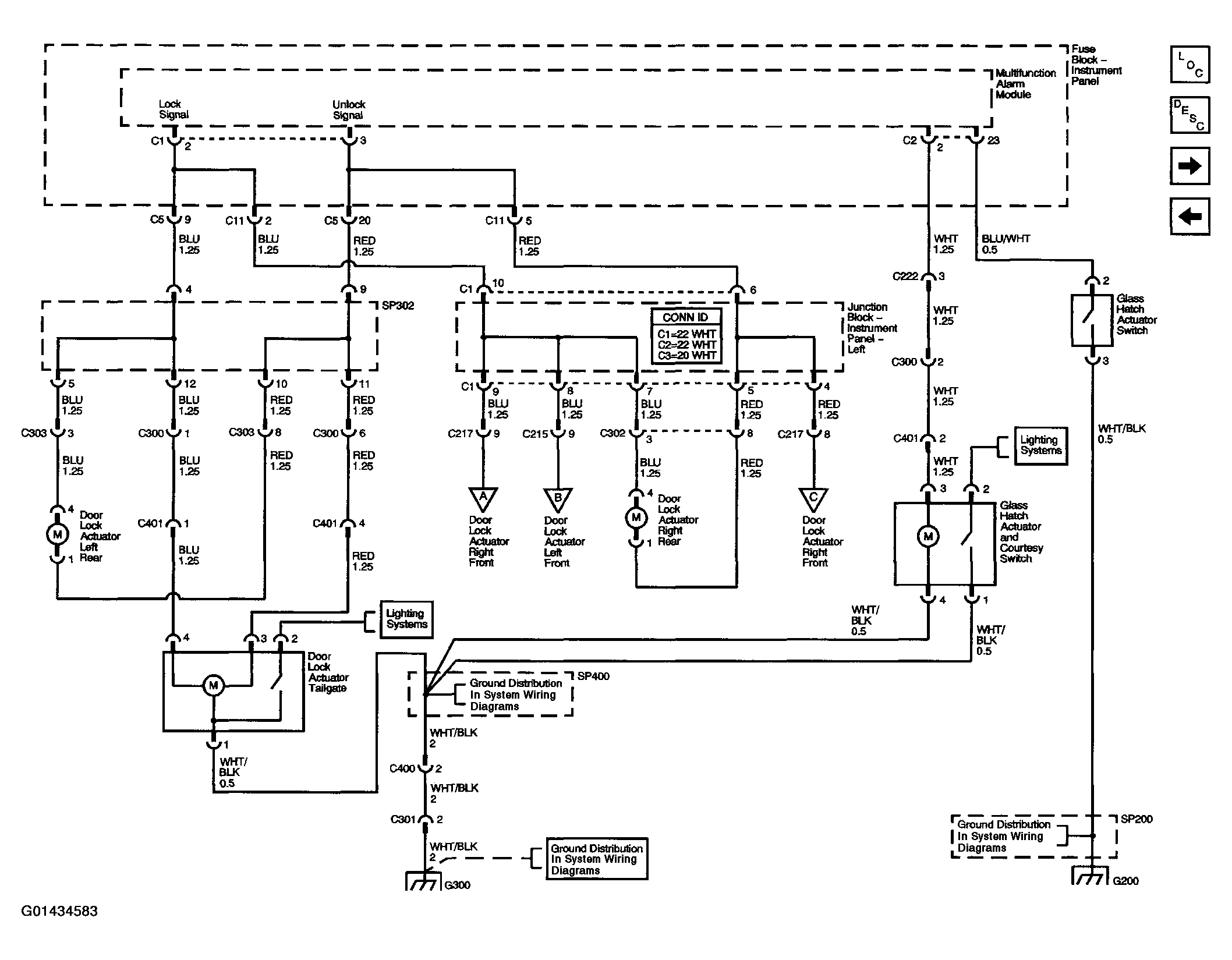

Fig 2: Door Lock/Indicator Schematics - Multifunction Alarm Module, Rear Door Lock Actuators, Glass Hatch And Tailgate Actuators
Courtesy of GENERAL MOTORS CORP.

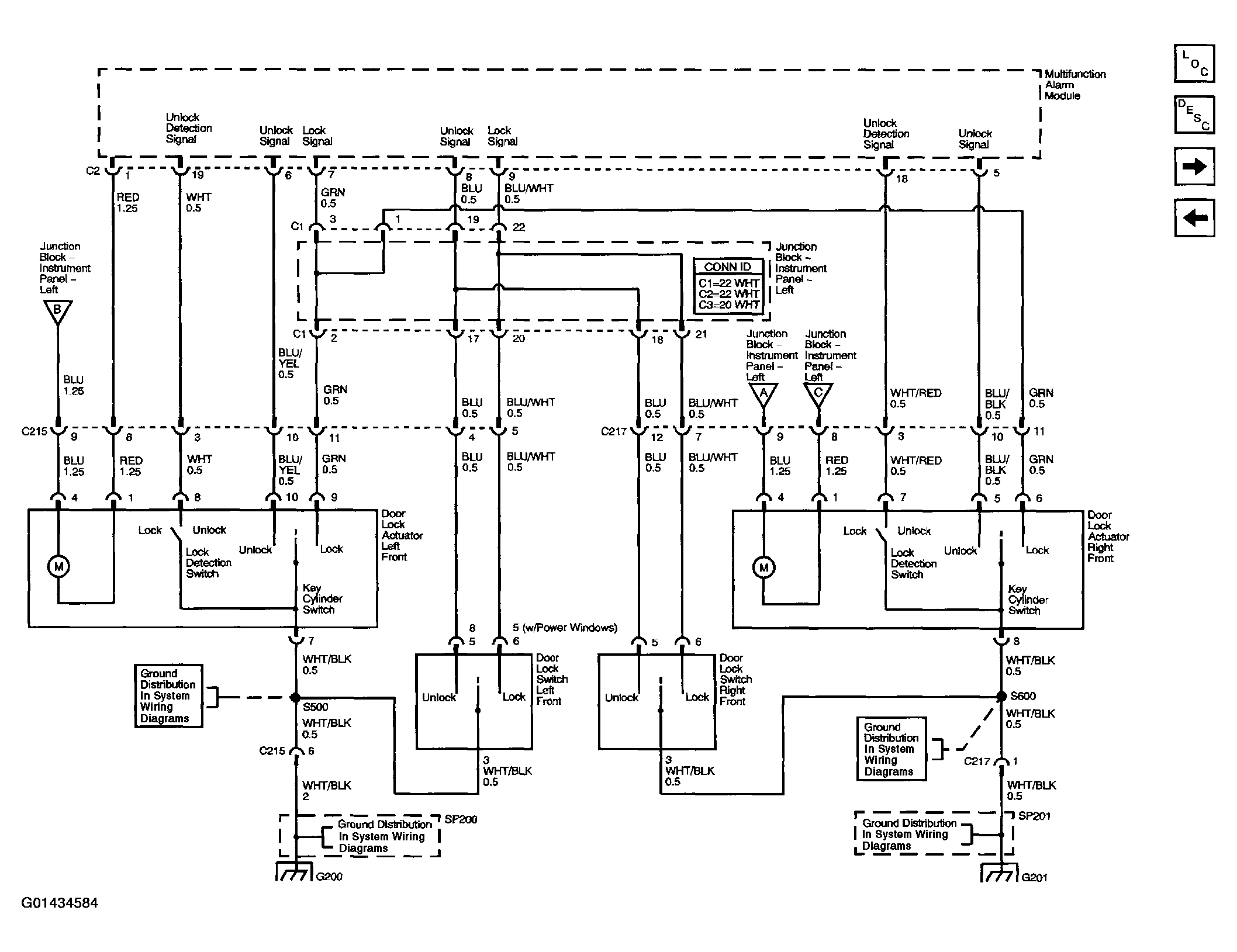

Fig 3: Door Lock/Indicator Schematics - Door Lock Switches And Front Door Lock Actuators
Courtesy of GENERAL MOTORS CORP.

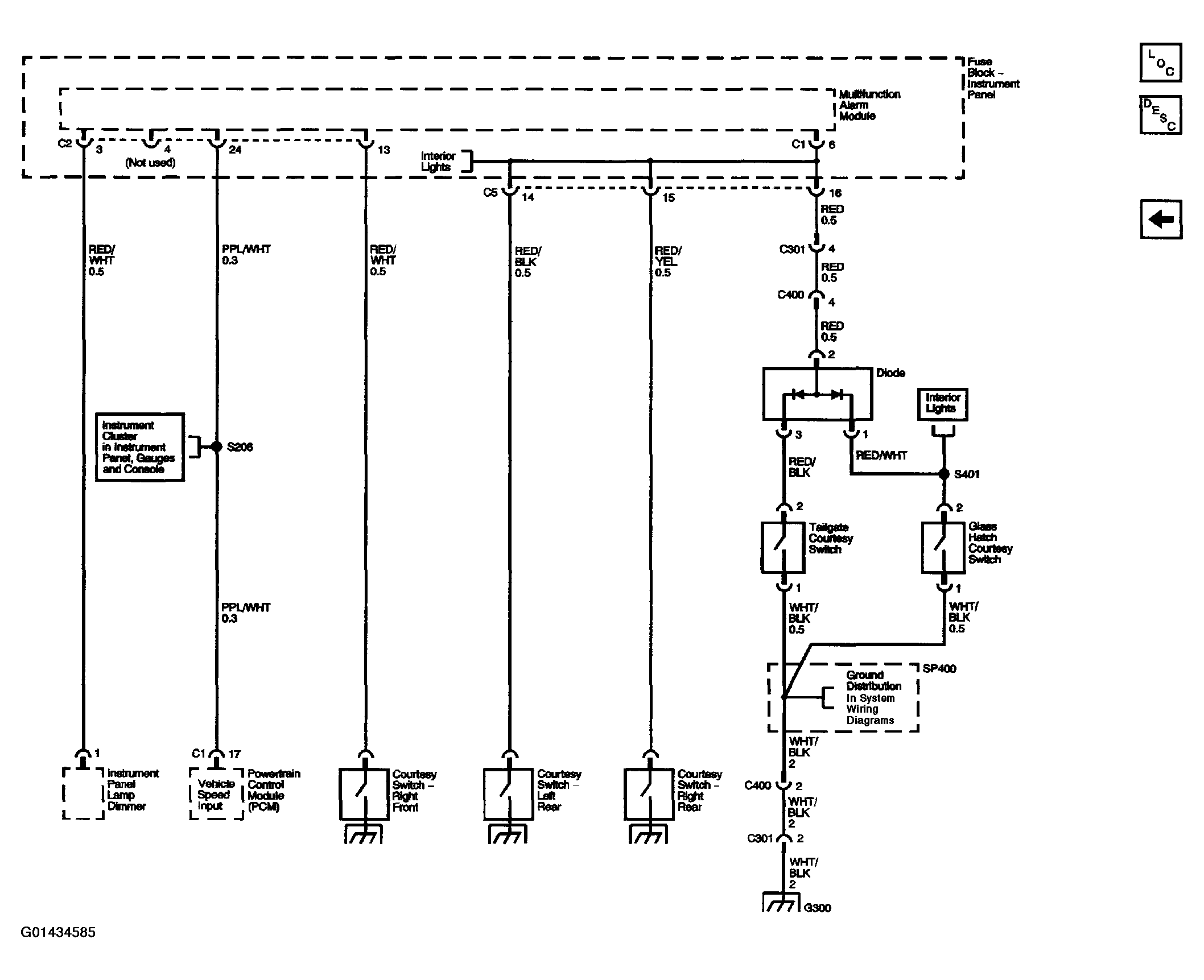

Fig 4: Door Lock/Indicator Schematics - Multifunction Alarm Module And Courtesy Switches
