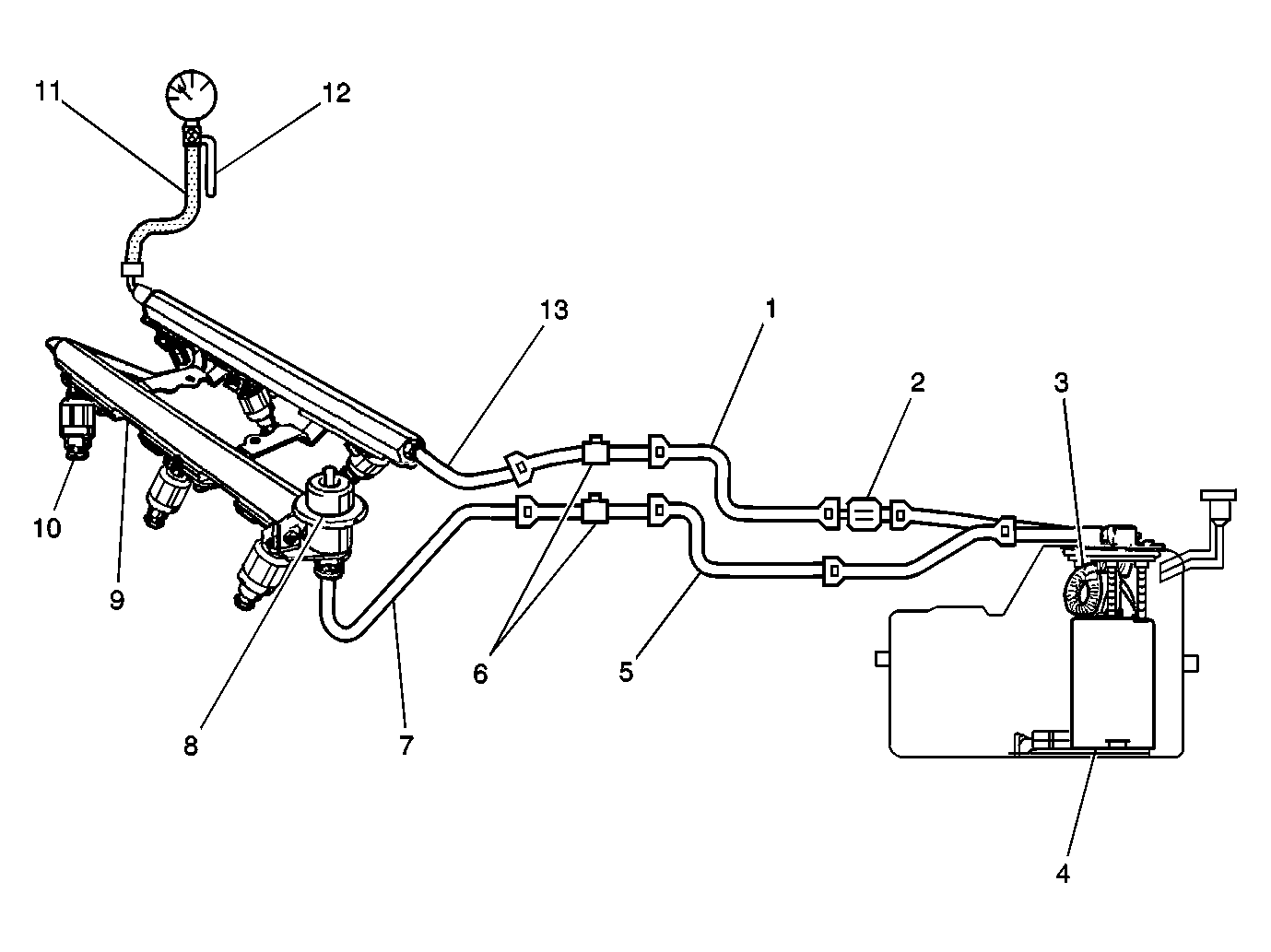

Fuel Hose/Pipes Routing Diagram
WARNING: This page is about a different car, the 2004 Pontiac Aztek and 2004 Buick Rendezvous. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuel Return Pipe Rear |
| 2 |
Fuel Filter |
| 3 |
Fuel Pump Module |
| 4 |
Fuel Strainer |
| 5 |
Fuel Feed Pipe Rear |
| 6 |
Fuel Line Shut-off Adapters |
| 7 |
Fuel Feed Pipe Front |
| 8 |
Fuel Pressure Regulator |
| 9 |
Fuel Rail |
| 10 |
Fuel Injector |
| 11 |
Fuel Pressure Gage |
| 12 |
Bleed Hose |
| 13 |
Fuel Return Pipe Front |
