Driveline Disassembled Views
WARNING: This page is about a different car, the 2004 GMC Sierra, 2004 GMC Cab & Chassis Sierra, 2004 Chevrolet Silverado, and 2004 Chevrolet Cab & Chassis Silverado. However, it is still accessible from the selected car via links, so may be relevant.

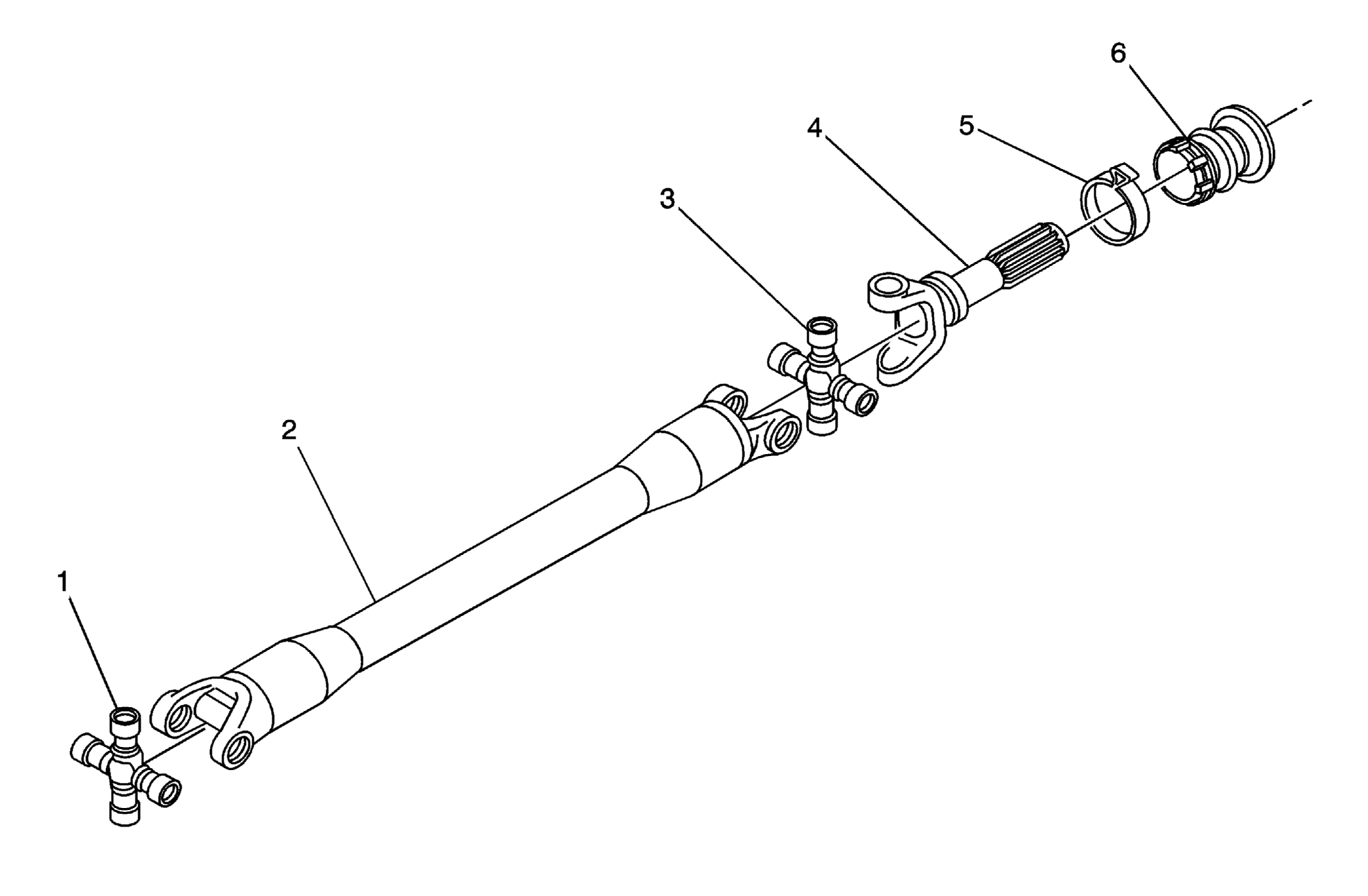

| Callout | Component Name |
|---|---|
| 1 | Propeller Shaft Universal Joint |
| 2 | Propeller Shaft Tube |
| 3 | Propeller Shaft Universal Joint |
| 4 | Propeller Shaft Slip Yoke |
| 5 | Propeller Shaft Rear Slip Yoke Boot Clamp - Front |
| 6 | Propeller Shaft Rear Slip Yoke Boot |

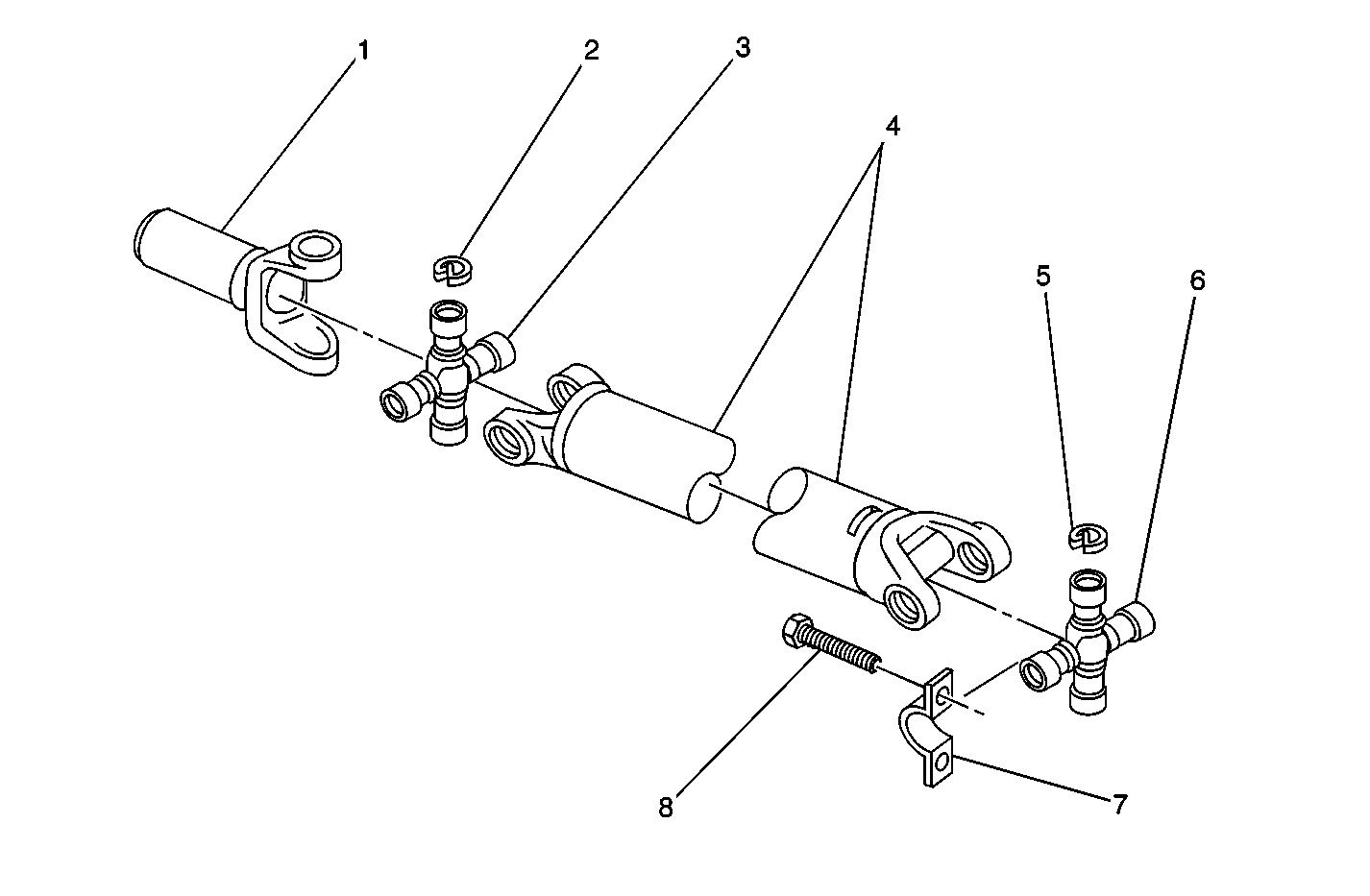

| Callout | Component Name |
|---|---|
| 1 | Propeller Shaft Slip Yoke |
| 2 | Propeller Shaft Universal Joint Spider Bearing Retainer Ring |
| 3 | Propeller Shaft Universal Joint |
| 4 | Propeller Shaft Tube |
| 5 | Propeller Shaft Universal Joint Spider Bearing Retainer Ring |
| 6 | Propeller Shaft Universal Joint |
| 7 | Propeller Shaft Bearing Retainer |
| 8 | Propeller Shaft Bearing Retainer Bolt |

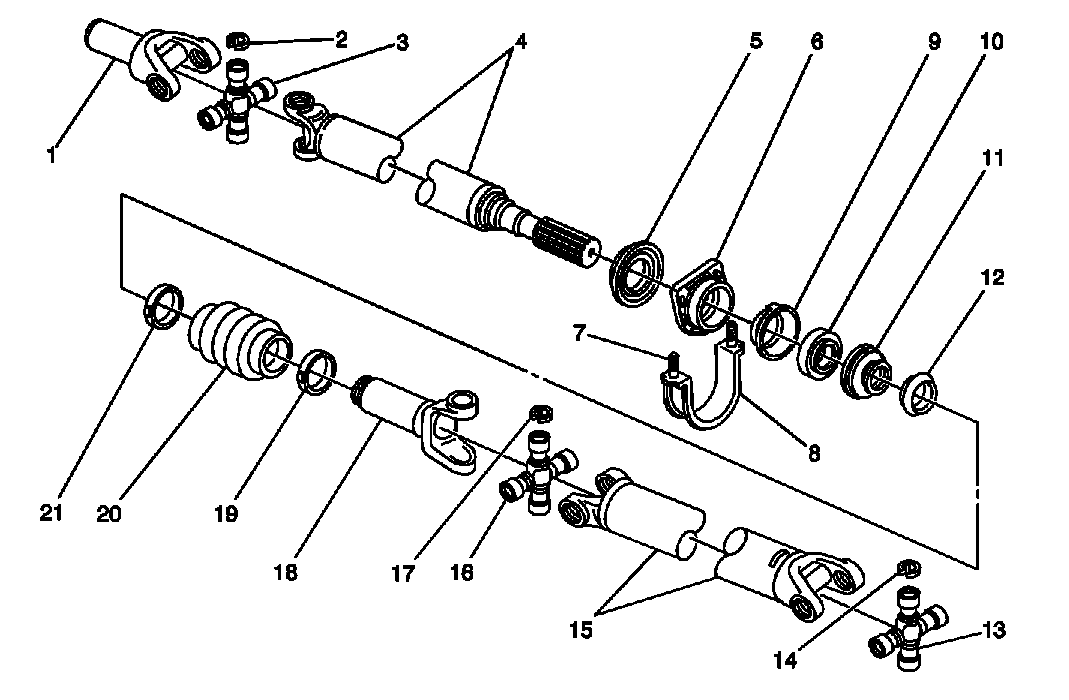

| Callout | Component Name |
|---|---|
| 1 | Propeller Shaft Slip Yoke |
| 2 | Propeller Shaft Universal Joint Spider Bearing Retainer Ring |
| 3 | Propeller Shaft Universal Joint |
| 4 | Propeller Shaft Tube |
| 5 | Propeller Shaft Bearing Shield |
| 6 | Propeller Shaft Bearing Insulator |
| 7 | Propeller Shaft Bearing Support Bolt |
| 8 | Propeller Shaft Bearing Support |
| 9 | Propeller Shaft Retainer |
| 10 | Propeller Shaft Center Support Bearing |
| 11 | Propeller Shaft Retainer |
| 12 | Propeller Shaft Bearing Slinger |
| 13 | Propeller Shaft Universal Joint |
| 14 | Propeller Shaft Universal Joint Spider Bearing Retainer Ring |
| 15 | Propeller Shaft Tube |
| 16 | Propeller Shaft Universal Joint |
| 17 | Propeller Shaft Universal Joint Spider Bearing Retainer Ring |
| 18 | Propeller Shaft Slip Yoke |
| 19 | Propeller Shaft Slip Yoke Boot Clamp |
| 20 | Propeller Shaft Slip Yoke Boot |
| 21 | Propeller Shaft Slip Yoke Boot Clamp |
