Hydraulic Brakes Component Views
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2004 GMC Sierra, 2004 GMC Cab & Chassis Sierra, 2004 Chevrolet Silverado, 2004 Chevrolet Cab & Chassis Silverado, and 2003 GMC Sierra. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Vacuum Booster |
| 2 | Brake Pedal |
| 3 | Stop Lamp Switch |
| 4 | Accelerator Pedal |
| 5 | Stop Lamp Switch Retainer |
| 6 | Dash Panel |

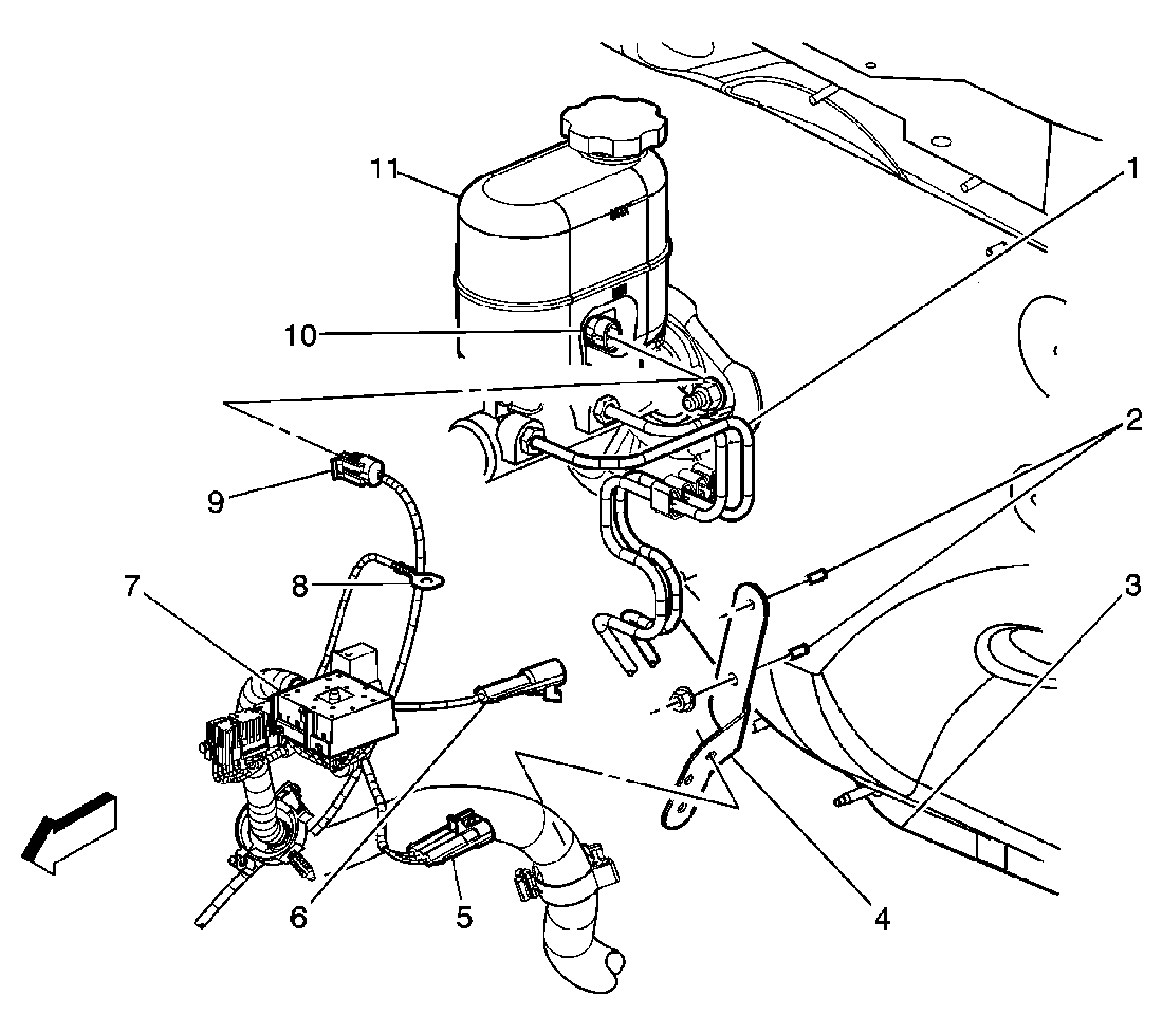

| Callout | Component Name |
|---|---|
| 1 | Hydraulic Brake Line |
| 2 | Bracket for Chassis Harness Studs |
| 3 | LH Front Lower Dash Panel |
| 4 | Bracket for Chassis Harness |
| 5 | Inline Connector |
| 6 | Inline Connector |
| 7 | Fuse Block- Underhood Connector |
| 8 | Fuse Block- Underhood Eyelet Connector |
| 9 | Brake Fluid Level Switch Connector |
| 10 | Brake Fluid Level Switch |
| 11 | Brake Fluid Reservoir |

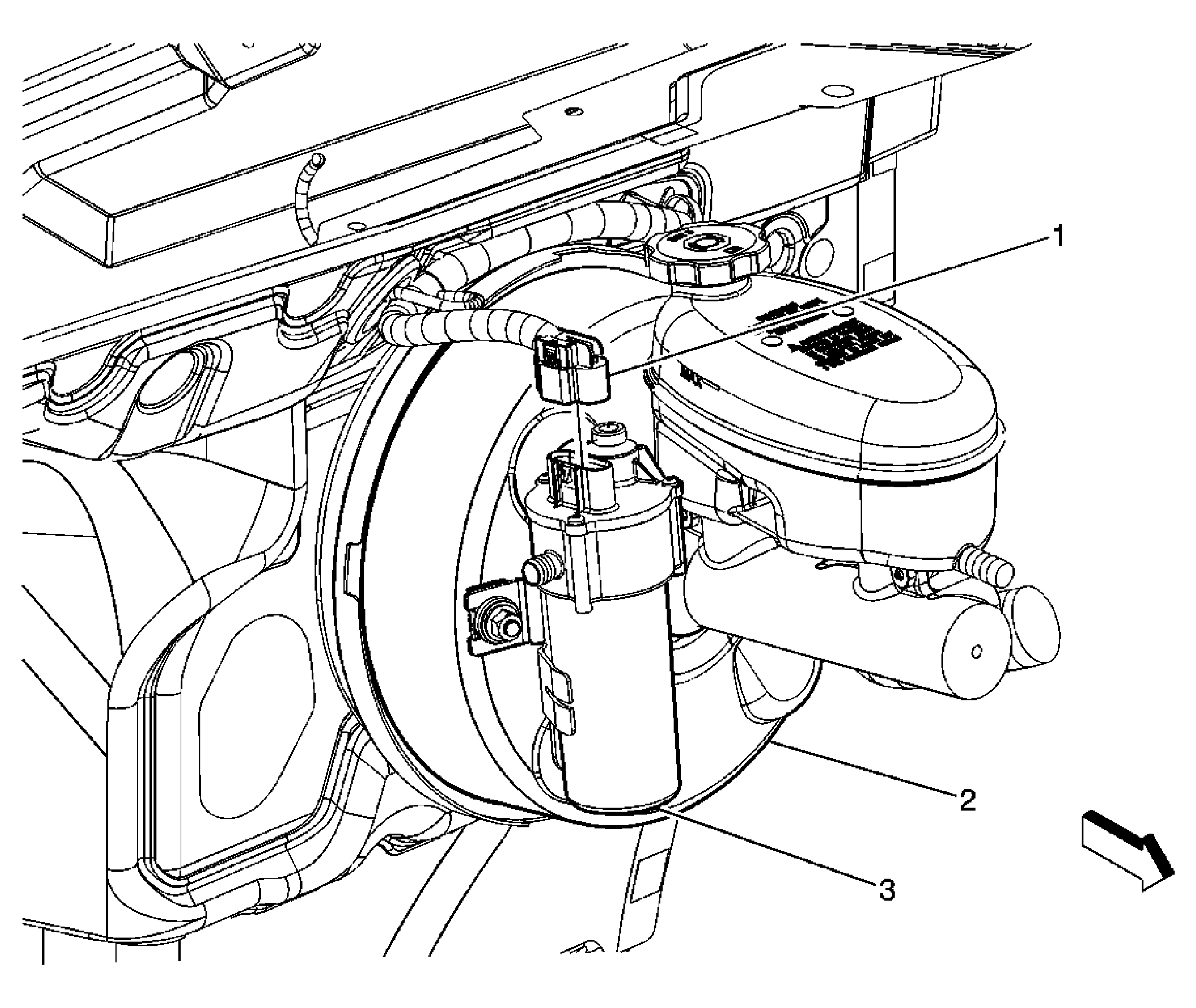

| Callout | Component Name |
|---|---|
| 1 | Supplemental Brake Assist Pump Motor Connector |
| 2 | Brake Booster Assembly |
| 3 | Supplemental Brake Assist Pump Motor |
