Disassembled Views
WARNING: This page is about a different car, the 2004 GMC Sierra, 2004 GMC Cab & Chassis Sierra, 2004 Chevrolet Silverado, and 2004 Chevrolet Cab & Chassis Silverado. However, it is still accessible from the selected car via links, so may be relevant.

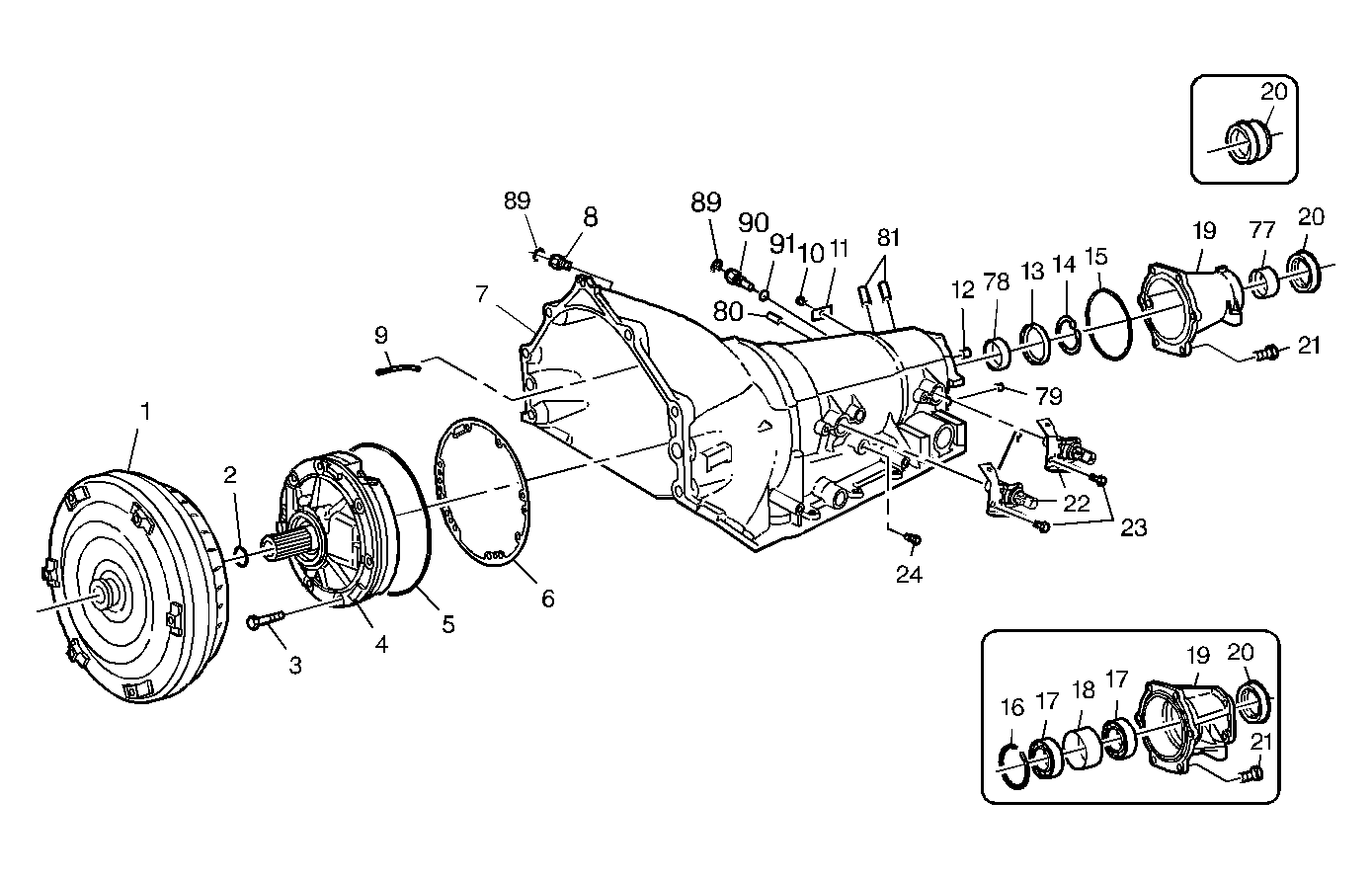

| Callout | Component Name |
|---|---|
| 1 | Torque Converter Assembly |
| 2 | Turbine Shaft Front Oil Seal Ring |
| 3 | A/Trans O/Pump Bolt and Seal Assembly |
| 4 | A/Trans Oil Pump Assembly |
| 5 | A/Trans Oil Pump Seal |
| 6 | A/Trans Oil Pump Gasket |
| 7 | A/Trans Case Assembly |
| 8 | Transmission Oil Cooler Pipe Connector |
| 9 | Vent Pipe |
| 10 | Nameplate Pin |
| 11 | A/Trans Name Plate |
| 12 | Orifice Lube Oil - 2WD Plug Case - 4WD |
| 13 | Output Shaft Seal |
| 14 | Output Shaft Seal Retainer Ring |
| 15 | Case Extension Seal |
| 16 | Bearing Retainer Ring |
| 17 | Ball Bearing Assembly |
| 17 | Ball Bearing Assembly |
| 18 | Bearing Spacer |
| 19 | Case Extension Assembly |
| 19 | Case Extension Assembly |
| 20 | Prop Shaft Front Slip Yoke Oil Seal Assembly |
| 20 | Prop Shaft Front Slip Yoke Oil Seal Assembly |
| 20 | Prop Shaft Front Slip Yoke Oil Seal Assembly |
| 21 | Case Extension Bolt |
| 21 | Case Extension Bolt |
| 22 | A/T Input Speed and 2WD Output Speed Sensor Assembly (4WD Plug) |
| 23 | Input Speed and Output Speed Sensor Bolt |
| 24 | Line Pressure Test Hole Plug |
| 77 | Prop Shaft Front Slip Yoke Bushing |
| 78 | Output Shaft Bushing |
| 79 | Direct Oil Gal - 0.25 Diameter Cup Plug |
| 80 | Manual 2-1 Band Anchor Pin |
| 81 | Low and Reverse Band Anchor Pin |
| 89 | Transmission Oil Cooler Pipe Retainer (Some Models) |
| 89 | Transmission Oil Cooler Pipe Retainer (Some Models) |
| 90 | Transmission Rear Oil Cooler Pipe Fitting |
| 91 | Transmission Rear Oil Cooler Pipe Fitting Seal |

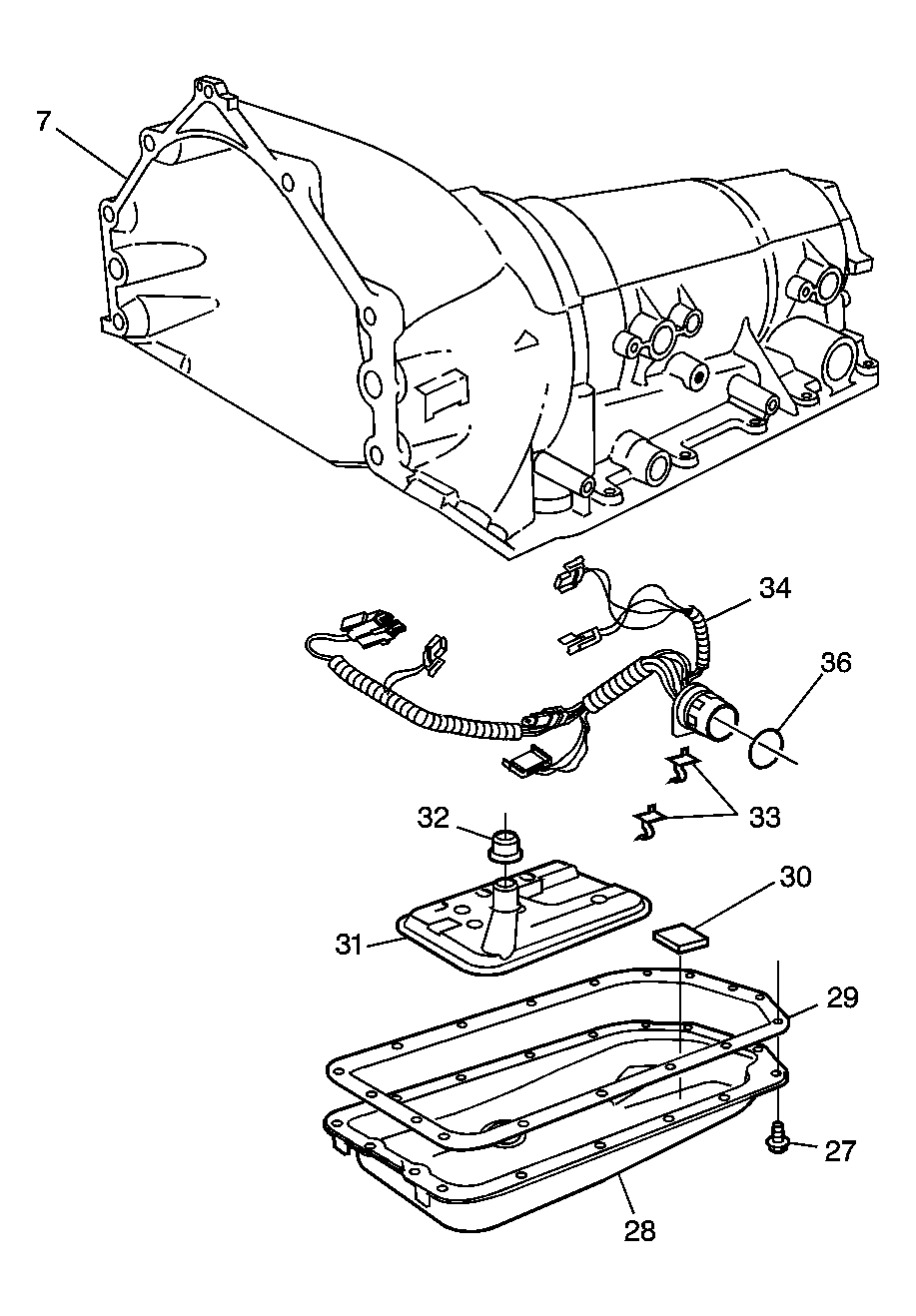

| Callout | Component Name |
|---|---|
| 7 | A/Trans Case Assembly |
| 27 | Transmission Oil Pan Bolt |
| 28 | Transmission Oil Pan |
| 29 | Transmission Oil Pan Gasket |
| 30 | A/Trans Oil Pan Magnet |
| 31 | Transmission Oil Filter Assembly |
| 32 | Filter Neck Seal Assembly |
| 33 | A/Trans Wiring Harness Clamp |
| 34 | A/Trans Wiring Harness Assembly |
| 36 | Pass Thru O-ring seal |

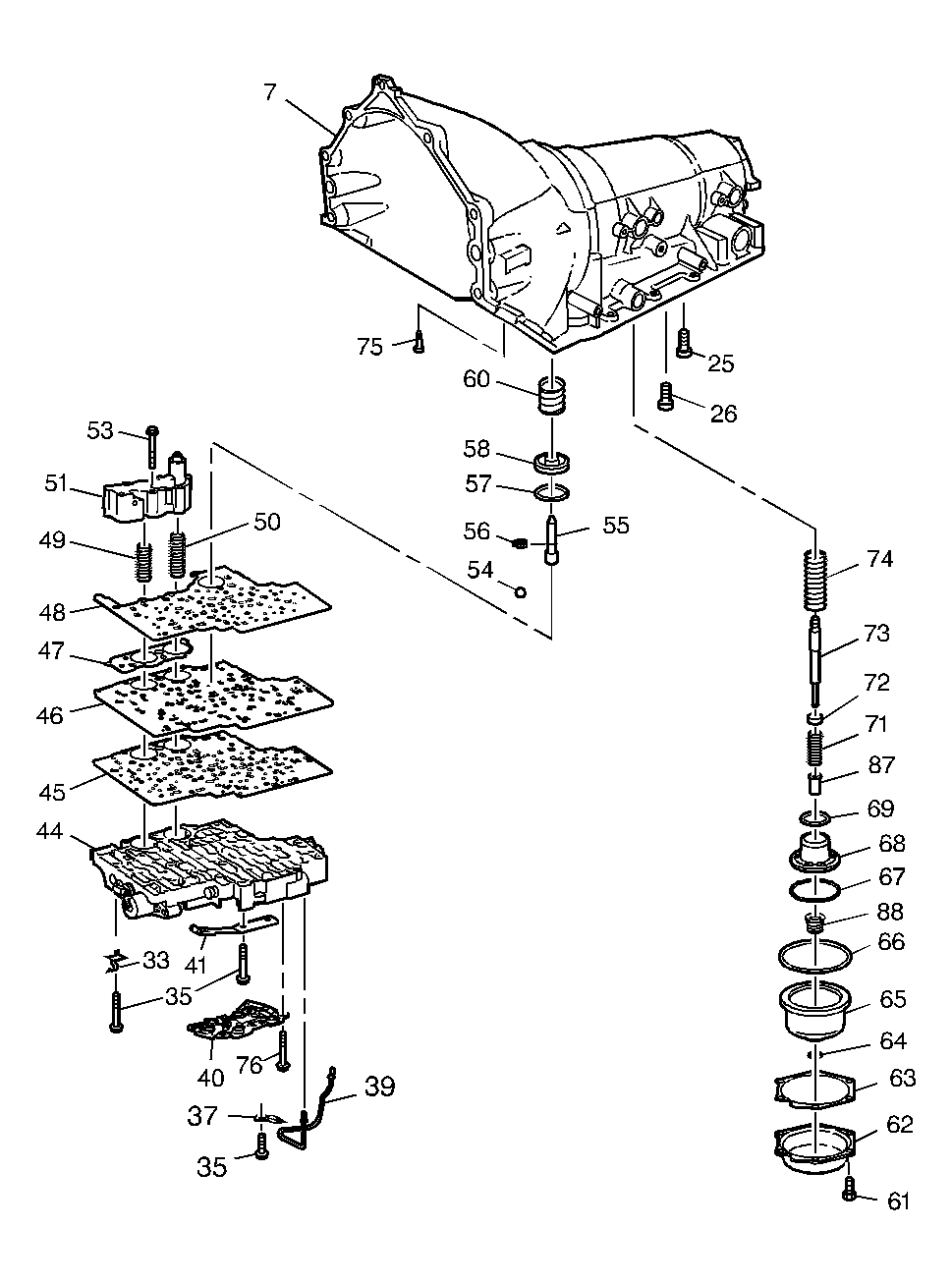

| Callout | Component Name |
|---|---|
| 7 | A/Trans Case Assembly |
| 25 | Center Support Bolt |
| 26 | Fourth Clutch Housing Bolt |
| 33 | Electrical Cable Clamp |
| 35 | Control Valve Body Assembly Bolt |
| 35 | Control Valve Body Assembly Bolt |
| 37 | Lube Oil Pipe Retainer |
| 39 | Lube Oil Pipe |
| 40 | A/T Fluid Pressure Manual Valve Position Switch |
| 41 | Manual Shift Shaft Detent Spring Assembly |
| 44 | Control Valve Assembly (w/Body and Valves) |
| 45 | Control Valve Body Gasket |
| 46 | Control Valve Body Spacer Plate |
| 47 | Accumulator Housing Gasket |
| 48 | Control Valve Body Spacer Plate Gasket |
| 49 | 4th Clutch Accumulator Piston Spring |
| 50 | 3rd Clutch Accumulator Piston Spring |
| 51 | 3rd and 4th Clutch Accumulator Housing |
| 53 | 3rd and 4th Clutch Accumulator Housing Bolt |
| 54 | Control Valve Body Ball Check Valve |
| 55 | Manual 2-1 Band Servo Piston Pin |
| 56 | Manual 2-1 Band Servo Piston Pin Retainer Ring |
| 57 | Manual 2-1 Band Servo Piston Seal |
| 58 | Manual 2-1 Band Servo Piston |
| 60 | Manual 2-1 Band Servo Piston Cushion Spring |
| 61 | Low and Reverse Band Servo Cover Bolt |
| 62 | Low and Reverse Band Servo Cover |
| 63 | Low and Reverse Band Servo Cover Gasket |
| 64 | Low and Reverse Band Servo Piston Pin Retainer Ring |
| 65 | Low and Reverse Band Servo Piston |
| 66 | Low and Reverse Band Servo Piston Seal |
| 67 | Low and Reverse Accumulator Piston Outer Oil Seal Ring |
| 68 | 1-2 Accumulator Piston |
| 69 | Low and Reverse Accumulator Piston Inner Oil Seal Ring |
| 71 | Low and Reverse Band Servo Piston Spring |
| 72 | Low and Reverse Band Servo Piston Spring Retainer |
| 73 | Low and Reverse Band Servo Piston Pin (Selective) |
| 74 | Low and Reverse Accumulator Piston Spring |
| 75 | TCC Solenoid Valve Screen |
| 76 | TFP Manual Valve Position Switch Bolt |
| 87 | Low and Reverse Band Servo Piston Spacer |
| 88 | 1-2 Accumulator Piston Spring Assembly |

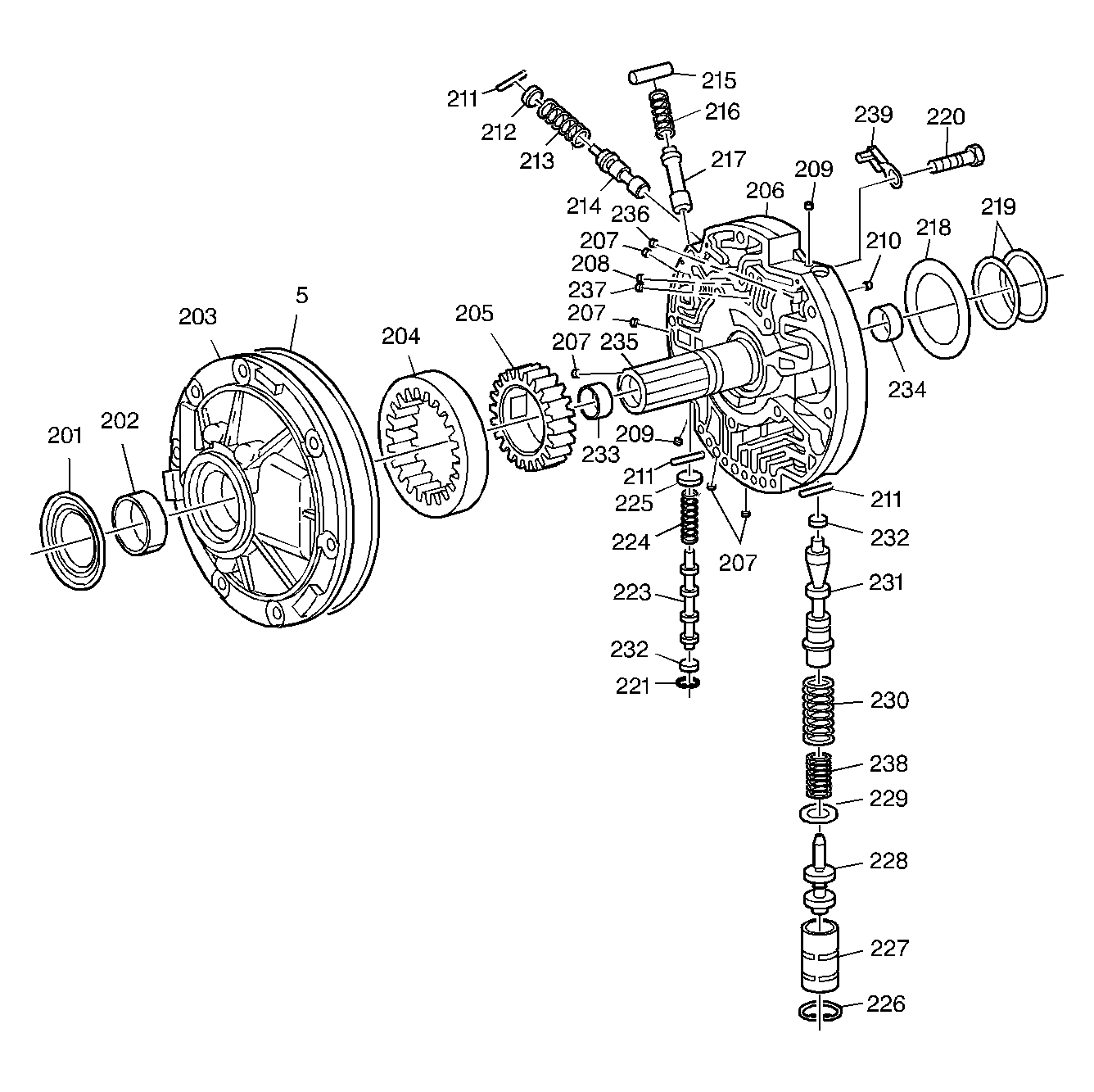

| Callout | Component Name |
|---|---|
| 5 | A/Trans Oil Pump Seal |
| 201 | Torque Converter Oil Seal Assembly |
| 202 | Torque Converter Bushing |
| 203 | Oil Pump Body Assembly |
| 204 | Oil Pump Driven Gear |
| 205 | Oil Pump Drive Gear |
| 206 | Oil Pump Cover |
| 207 | Oil Pump Cover Plug |
| 207 | Oil Pump Cover Plug |
| 207 | Oil Pump Cover Plug |
| 207 | Oil Pump Cover Plug |
| 208 | Converter Limit Valve Bypass Orificed Cup Plug |
| 209 | Oil Pump Cover Plug |
| 209 | Oil Pump Cover Plug |
| 210 | Line Air Bleed Orificed Cup Plug |
| 211 | Pressure Regulator Valve Bore Plug Pin |
| 211 | Pressure Regulator Valve Bore Plug Pin |
| 211 | Pressure Regulator Valve Bore Plug Pin |
| 212 | Converter Regulator Valve Bore Plug |
| 213 | Converter Regulator Valve Spring |
| 214 | Converter Regulator Valve |
| 215 | TCC Enable Valve Spring Retainer Sleeve |
| 216 | TCC Enable Valve Spring |
| 217 | TCC Enable Valve |
| 218 | Overrun Clutch Housing Thrust Washer |
| 219 | Overrun Clutch Housing Oil Seal Ring |
| 220 | Oil Pump Cover Bolt |
| 221 | TCC Shift Valve Bore Plug Retainer Ring |
| 223 | TCC Shift Valve |
| 224 | TCC Shift Valve Spring |
| 225 | TCC Shift Valve Spring Seat |
| 226 | Retainer Ring (Reverse Boost Valve Bushing) |
| 227 | Reverse Boost Valve Bushing |
| 228 | Reverse Boost Valve |
| 229 | Pressure Regulator Valve Spring Retainer |
| 230 | Pressure Regulator Valve Outer Spring |
| 231 | Pressure Regulator Valve |
| 232 | TCC Shift Valve Lower and Pressure Regulator Valve Bore Plug |
| 232 | TCC Shift Valve Lower and Pressure Regulator Valve Bore Plug |
| 233 | Turbine Shaft Front Bushing |
| 234 | Turbine Shaft Rear Bushing |
| 235 | Stator Shaft |
| 236 | Pressure Regulator Valve Feedback Orificed Cup Plug |
| 237 | Converter Limit Valve Feedback Orificed Cup Plug |
| 238 | Pressure Regulator Valve Inner Spring |
| 239 | Vent Passage Splash Shield |

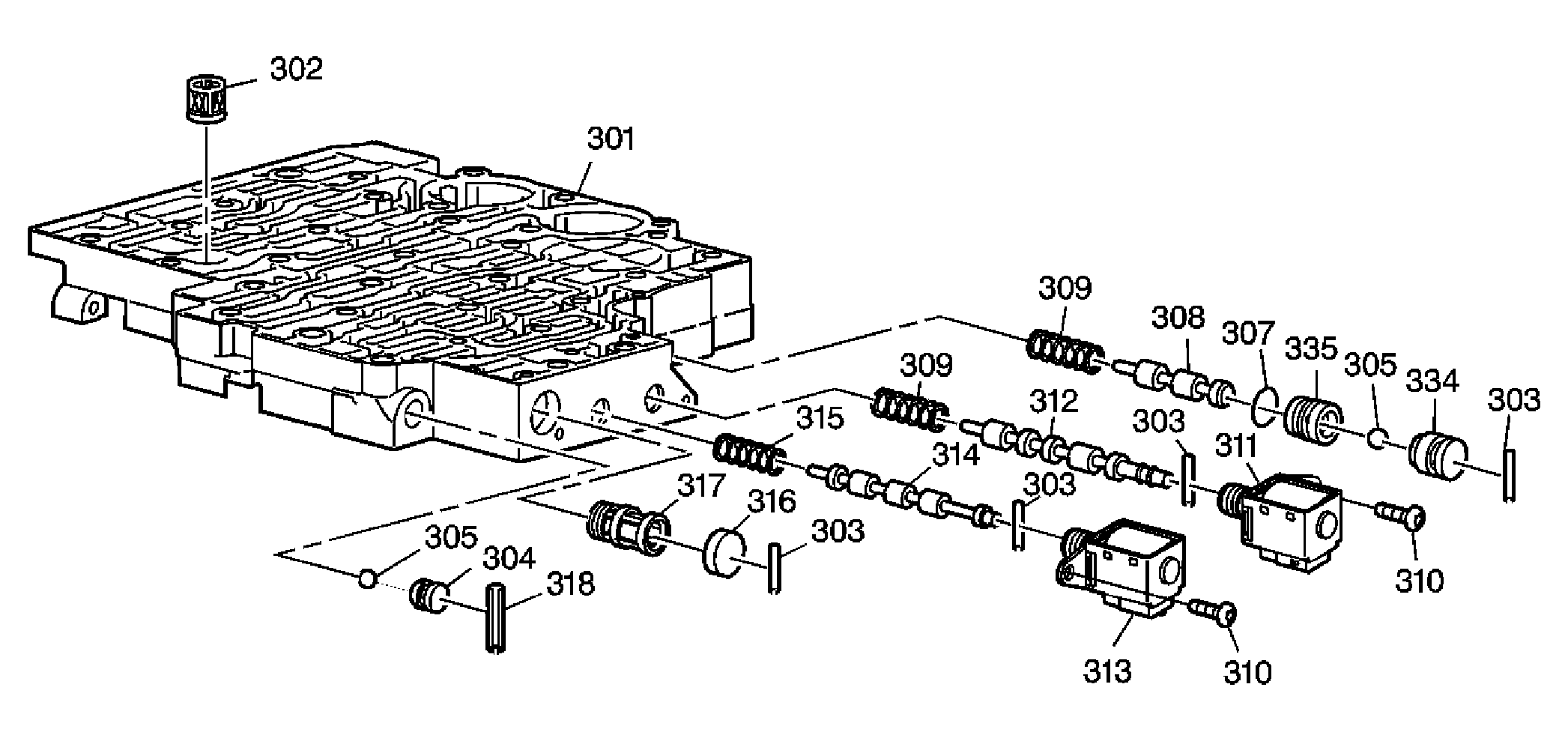

| Callout | Component Name |
|---|---|
| 301 | Control Valve Body |
| 302 | Pressure Control Solenoid Valve Fluid Filter Assembly |
| 303 | Shift Valve Fluid Filter Bore Plug Pin |
| 303 | Shift Valve Fluid Filter Bore Plug Pin |
| 303 | Shift Valve Fluid Filter Bore Plug Pin |
| 303 | Shift Valve Fluid Filter Bore Plug Pin |
| 304 | Low-Reverse Ball Valve Seat |
| 305 | Low-Reverse Ball Valve |
| 305 | Low-Reverse Ball Valve |
| 307 | 3rd Ball Valve Bushing Seal |
| 308 | 3-4 Shift Valve |
| 309 | 2-3, 3-4 Shift Valve Spring |
| 309 | 2-3, 3-4 Shift Valve Spring |
| 310 | Solenoid Bolt (1-2 and 2-3 Shift Valve) |
| 310 | Solenoid Bolt (1-2 and 2-3 Shift Valve) |
| 311 | 2-3 Shift Solenoid Valve Assembly |
| 312 | 2-3 Shift Valve |
| 313 | 1-2 Shift Solenoid Valve Assembly |
| 314 | 1-2 Shift Valve |
| 315 | 1-2 Shift Valve Spring |
| 316 | Shift Valve Fluid Filter Bore Plug |
| 317 | Shift Solenoid Valve Fluid Filter Assembly |
| 318 | Low-Reverse Ball Valve Seat Pin |
| 334 | Reverse Ball Valve Bushing |
| 335 | 3rd Ball Valve Bushing |

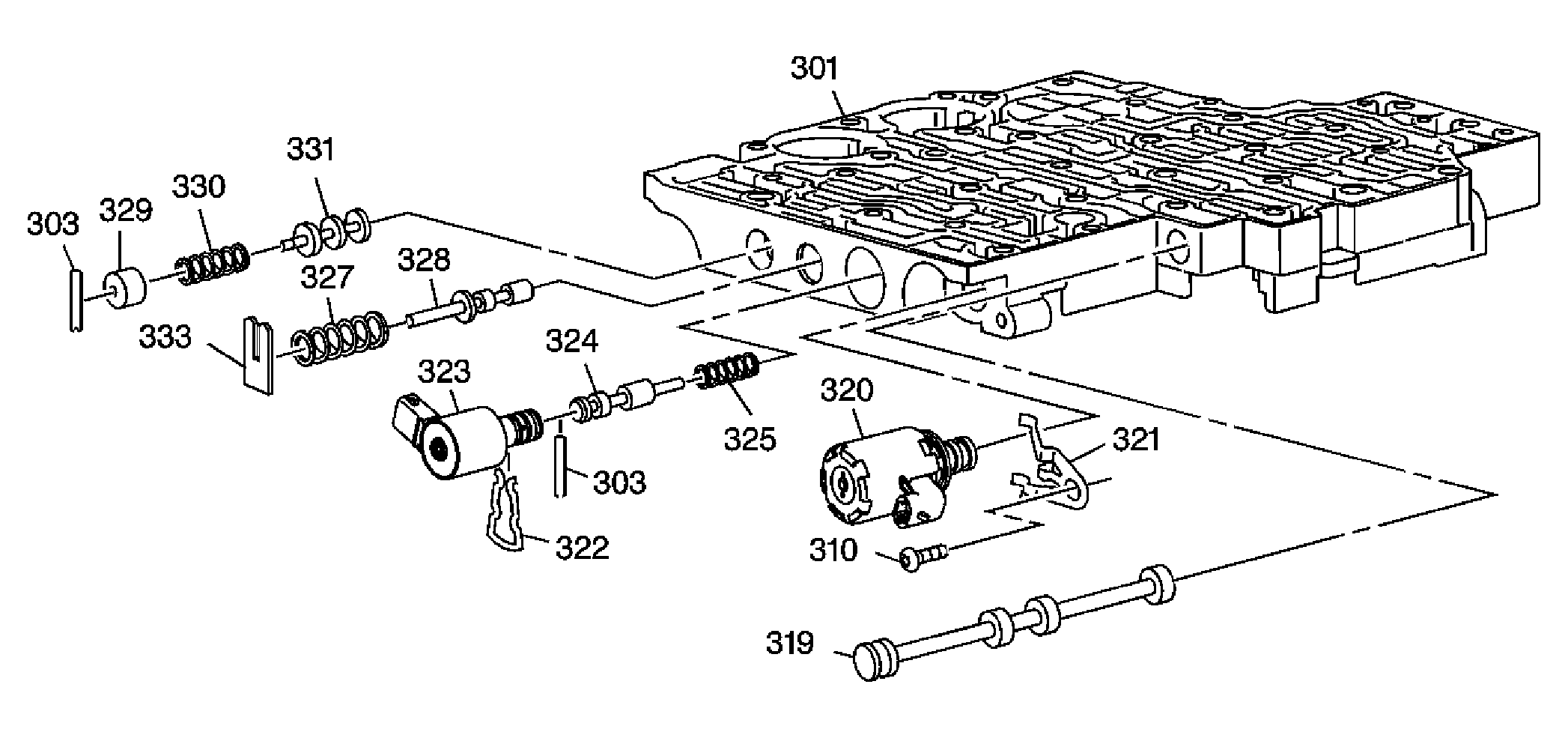

| Callout | Component Name |
|---|---|
| 301 | Control Valve Body |
| 303 | Shift Valve Accumulator Valve Bore Plug Pin |
| 303 | Shift Valve Accumulator Valve Bore Plug Pin |
| 310 | Pressure Control Solenoid Clamp Bolt |
| 319 | Manual Valve |
| 320 | Pressure Control Solenoid Valve Assembly |
| 321 | Pressure Control Solenoid Clamp |
| 322 | TCC PWM Solenoid Valve Retainer |
| 323 | TCC PWM Solenoid Valve Assembly |
| 324 | TCC Regulator Apply Valve |
| 325 | TCC Regulator Apply Valve Spring |
| 327 | Actuator Feed Limit Valve Spring |
| 328 | Actuator Feed Limit Valve |
| 329 | Accumulator Valve Bore Plug |
| 330 | Accumulator Valve Spring |
| 331 | Accumulator Valve |
| 333 | Actuator Feed Limit Valve Spring Retainer |
| Callout | Component Name |
|---|---|
| 49 | 4th Clutch Accumulator Piston Spring |
| 50 | 3rd Clutch Accumulator Piston Spring |
| 51 | 3rd and 4th Clutch Accumulator Housing |
| 53 | 3rd and 4th Clutch Accumulator Housing Bolt |
| 402 | 4th Clutch Accumulator Piston Pin Ring |
| 404 | 3rd and 4th Clutch Accumulator Piston Seal |
| 404 | 3rd and 4th Clutch Accumulator Piston Seal |
| 405 | 3rd Clutch Accumulator Piston |
| 406 | 3rd Clutch Accumulator Piston Inner Seal |
| 407 | 4th Clutch Accumulator Piston |
| 408 | 4th Clutch Accumulator Piston Pin |

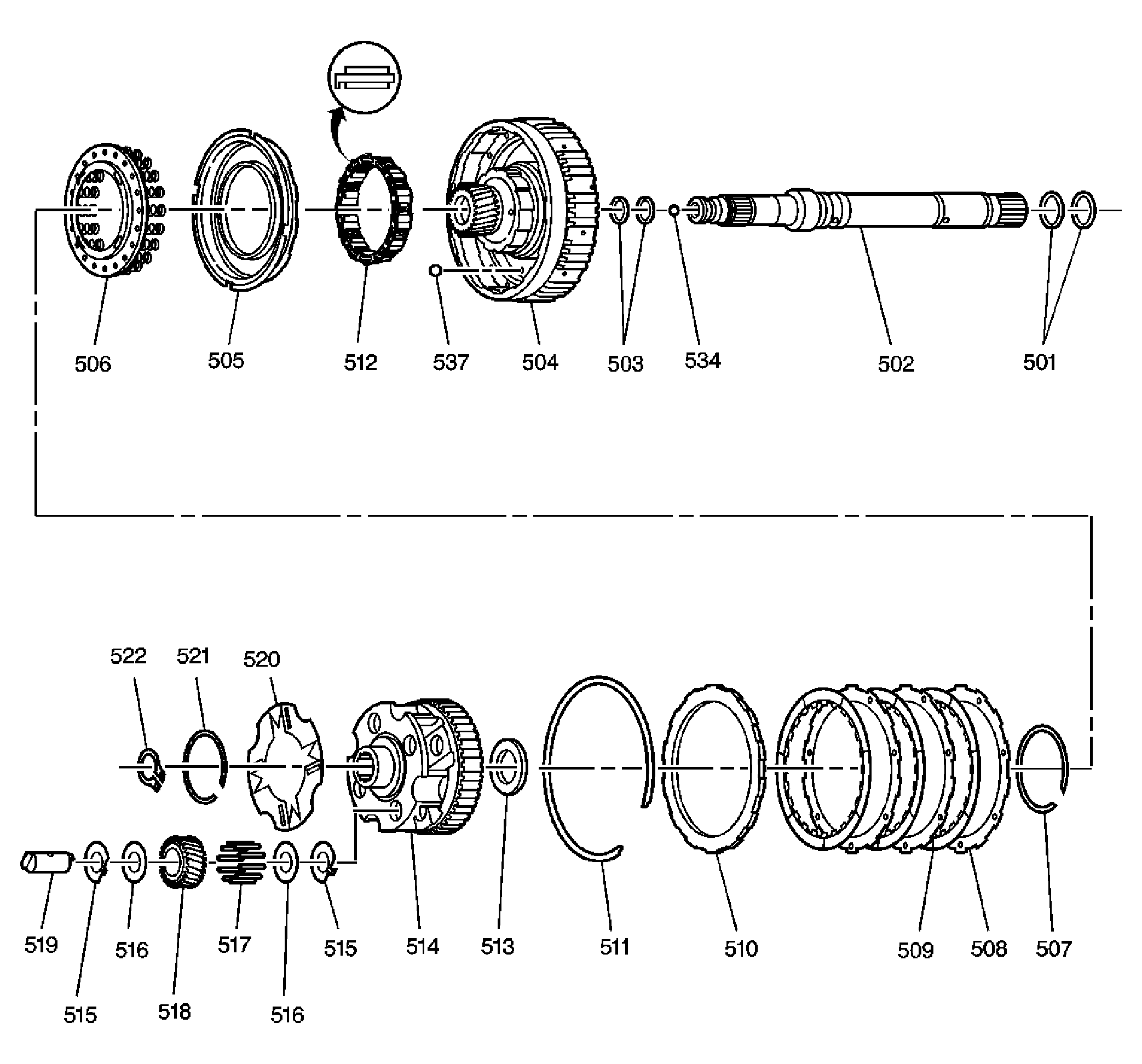

| Callout | Component Name |
|---|---|
| 501 | Turbine Shaft Intermediate Oil Seal Ring |
| 502 | Turbine Shaft |
| 503 | Turbine Shaft Rear Oil Seal Ring |
| 504 | Overrun Clutch Housing Assembly |
| 505 | Overrun Clutch Piston Assembly |
| 506 | Overrun Clutch Spring Assembly |
| 507 | Overrun Clutch Spring Retainer Ring |
| 508 | Overrun Clutch Plate |
| 509 | Overrun Clutch Plate Assembly |
| 510 | Overrun Clutch Backing Plate |
| 511 | Overrun Clutch Backing Plate Retainer Ring |
| 512 | Overdrive Clutch Roller Assembly |
| 513 | Overrun Clutch Housing Bearing Assembly |
| 514 | Overdrive Carrier Assembly |
| 515 | Overdrive Carrier Pinion Gear Thrust Washer |
| 515 | Overdrive Carrier Pinion Gear Thrust Washer |
| 516 | Overdrive Carrier Pinion Gear Washer Thrust (Steel) |
| 516 | Overdrive Carrier Pinion Gear Washer Thrust (Steel) |
| 517 | Overdrive Carrier Pinion Gear Roller Bearing |
| 518 | Overdrive Carrier Pinion Gear |
| 519 | Overdrive Carrier Pinion Gear Pin |
| 520 | Overdrive Carrier Pinion Gear Pin Retainer |
| 521 | Overdrive Carrier Pinion Gear Pin Retainer Retaining Ring |
| 522 | Overdrive Carrier Retainer Ring |
| 534 | Turbine Shaft Plug |
| 537 | Direct Clutch Housing Ball Check Valve |

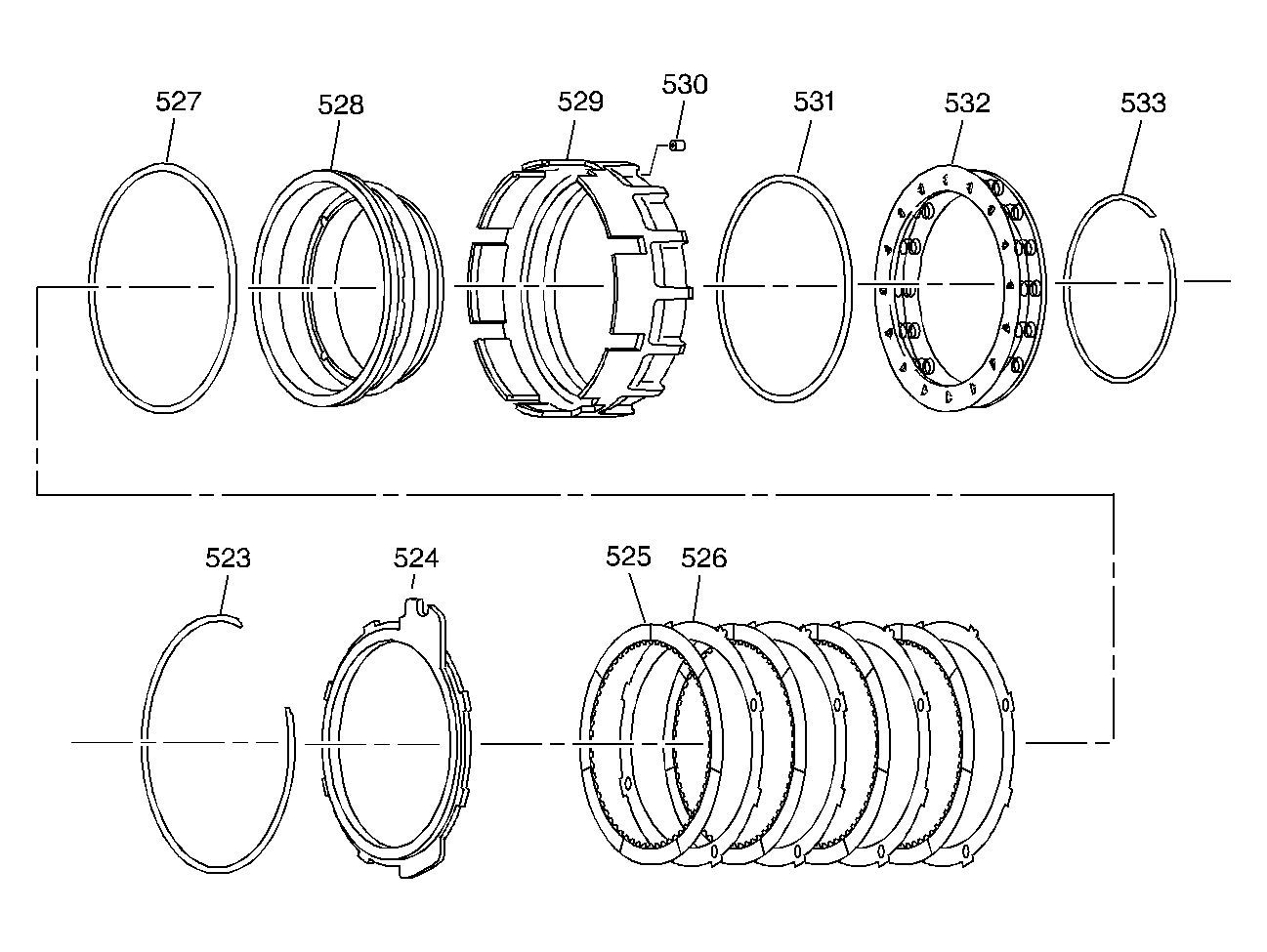

| Callout | Component Name |
|---|---|
| 523 | 4th Clutch Backing Plate Retainer Ring |
| 524 | 4th Clutch Backing Plate |
| 525 | 4th Clutch Plate Assembly |
| 526 | 4th Clutch Plate |
| 527 | 4th Clutch Piston Inner Seal |
| 528 | 4th Clutch Piston |
| 529 | 4th Clutch Housing |
| 530 | 4th Clutch Orifice |
| 531 | 4th Clutch Piston Outer Seal |
| 532 | 4th Clutch Spring Assembly |
| 533 | 4th Clutch Spring Retainer Ring |

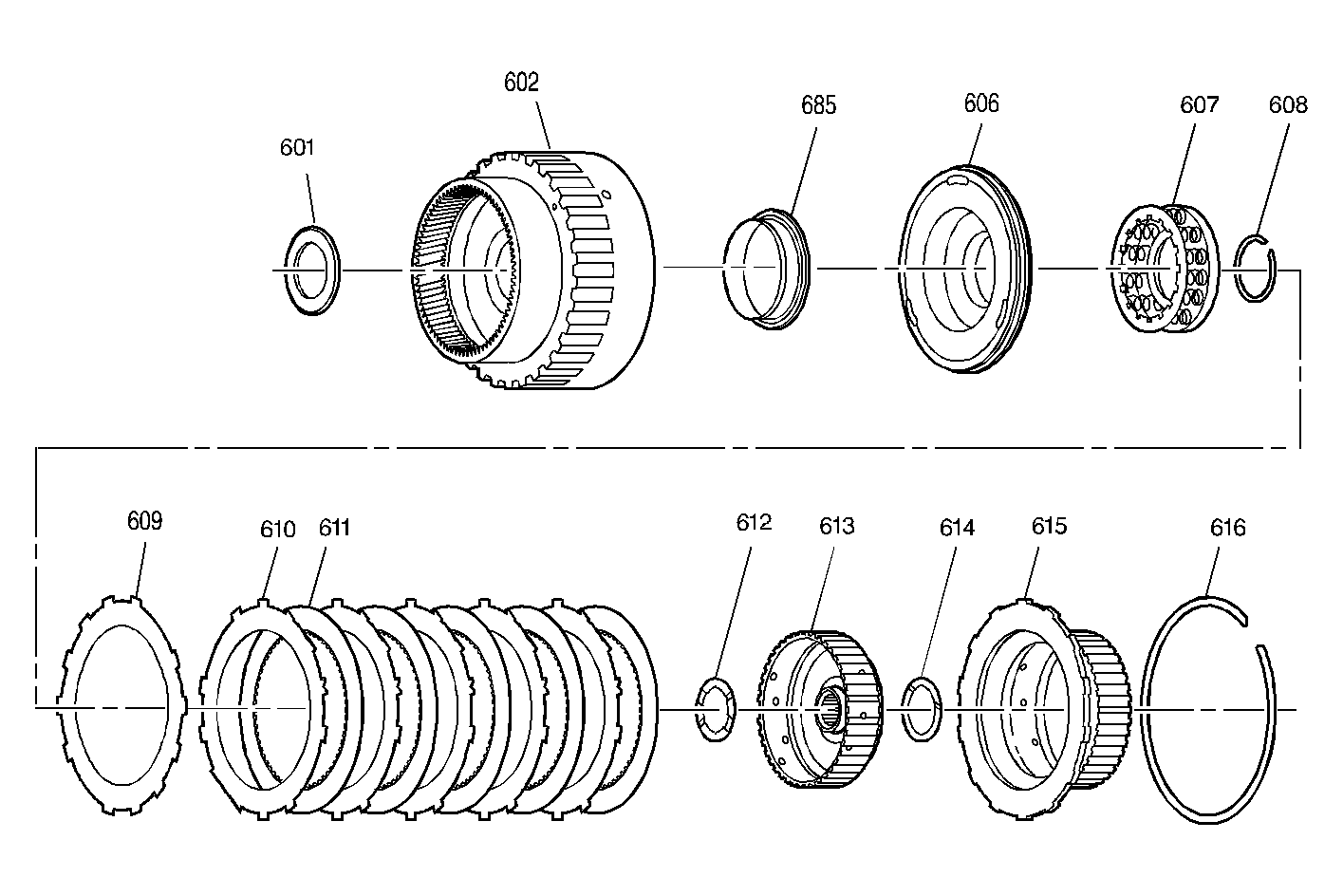

| Callout | Component Name |
|---|---|
| 601 | Overdrive Carrier/Forward Clutch Thrust Bearing Assembly |
| 602 | Forward Clutch Housing Assembly |
| 606 | Forward Clutch Piston Assembly |
| 607 | Forward Clutch Spring Assembly |
| 608 | Forward Clutch Spring Retainer Ring |
| 609 | Forward Clutch (Waved) Plate |
| 610 | Forward Clutch Plate |
| 611 | Forward Clutch Plate Assembly |
| 612 | Forward Clutch Housing Thrust Washer |
| 613 | Forward Clutch Hub |
| 614 | Direct Clutch Housing Thrust Washer |
| 615 | Direct Clutch Hub |
| 616 | Direct Clutch Hub Retainer Ring |
| 685 | Forward Clutch Piston Intermediate Seal Assembly |

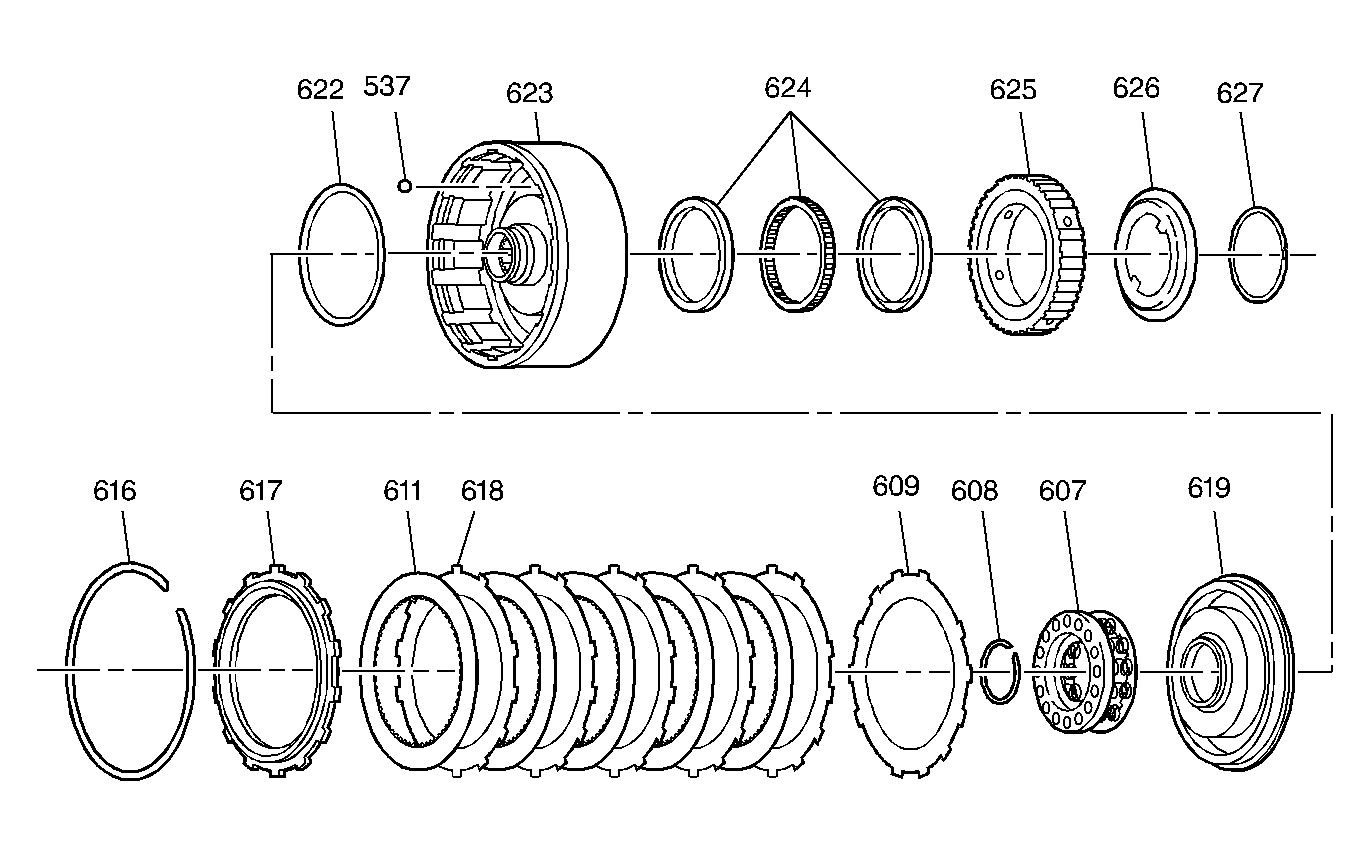

| Callout | Component Name |
|---|---|
| 537 | Direct Clutch Housing Ball Check Valve |
| 607 | Direct Clutch Spring Assembly |
| 608 | Direct Clutch Spring Retainer Ring |
| 609 | Direct Clutch (Waved) Plate |
| 611 | Direct Clutch Plate Assembly |
| 616 | Direct Clutch Backing Plate Retaining Ring |
| 617 | Direct Clutch Backing Plate |
| 618 | Direct Clutch Plate |
| 619 | Direct Clutch Piston Assembly |
| 622 | Direct Clutch Piston Intermediate Seal |
| 623 | Direct Clutch Housing Assembly |
| 624 | Intermediate Clutch Sprag Assembly |
| 625 | Intermediate Clutch Roller Race (Outer) |
| 626 | Intermediate Clutch Roller Retainer |
| 627 | Intermediate Clutch Roller Retainer Retaining Ring |
| Callout | Component Name |
|---|---|

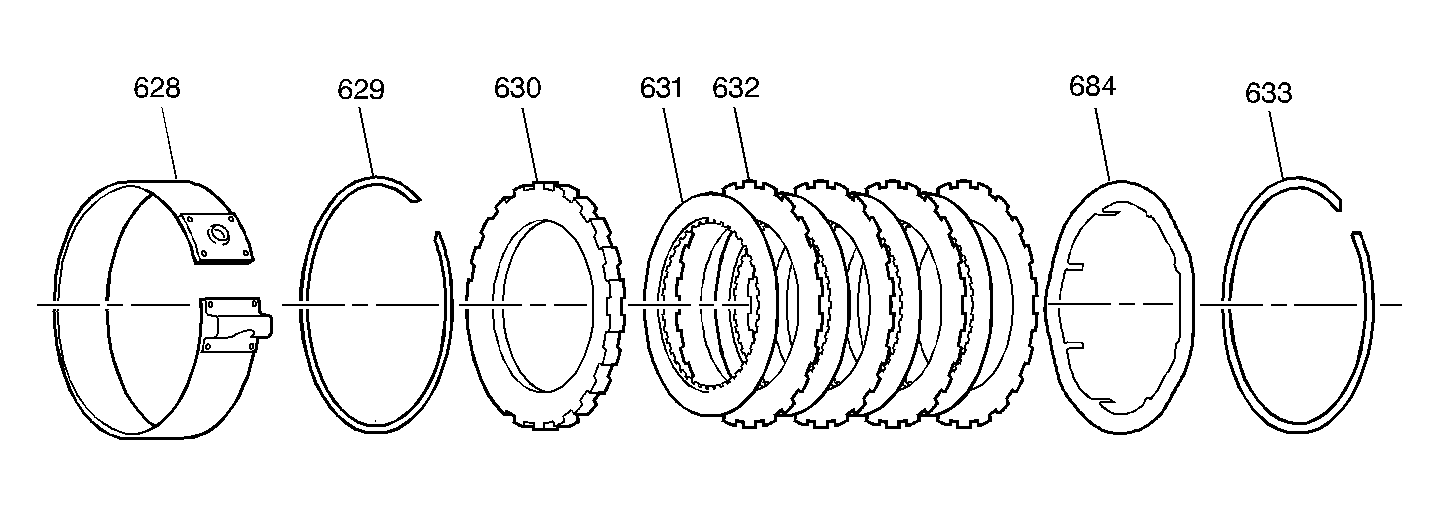

| 628 | Manual 2-1 Band Assembly |
| 629 | Intermediate Clutch Backing Plate Retainer Ring |
| 630 | Intermediate Clutch Backing Plate |
| 631 | Intermediate Clutch Plate Assembly |
| 632 | Intermediate Clutch Plate |
| 633 | Center Support Retaining Ring |
| 684 | Intermediate Clutch Plate (Waved) |
| Callout | Component Name |
|---|---|

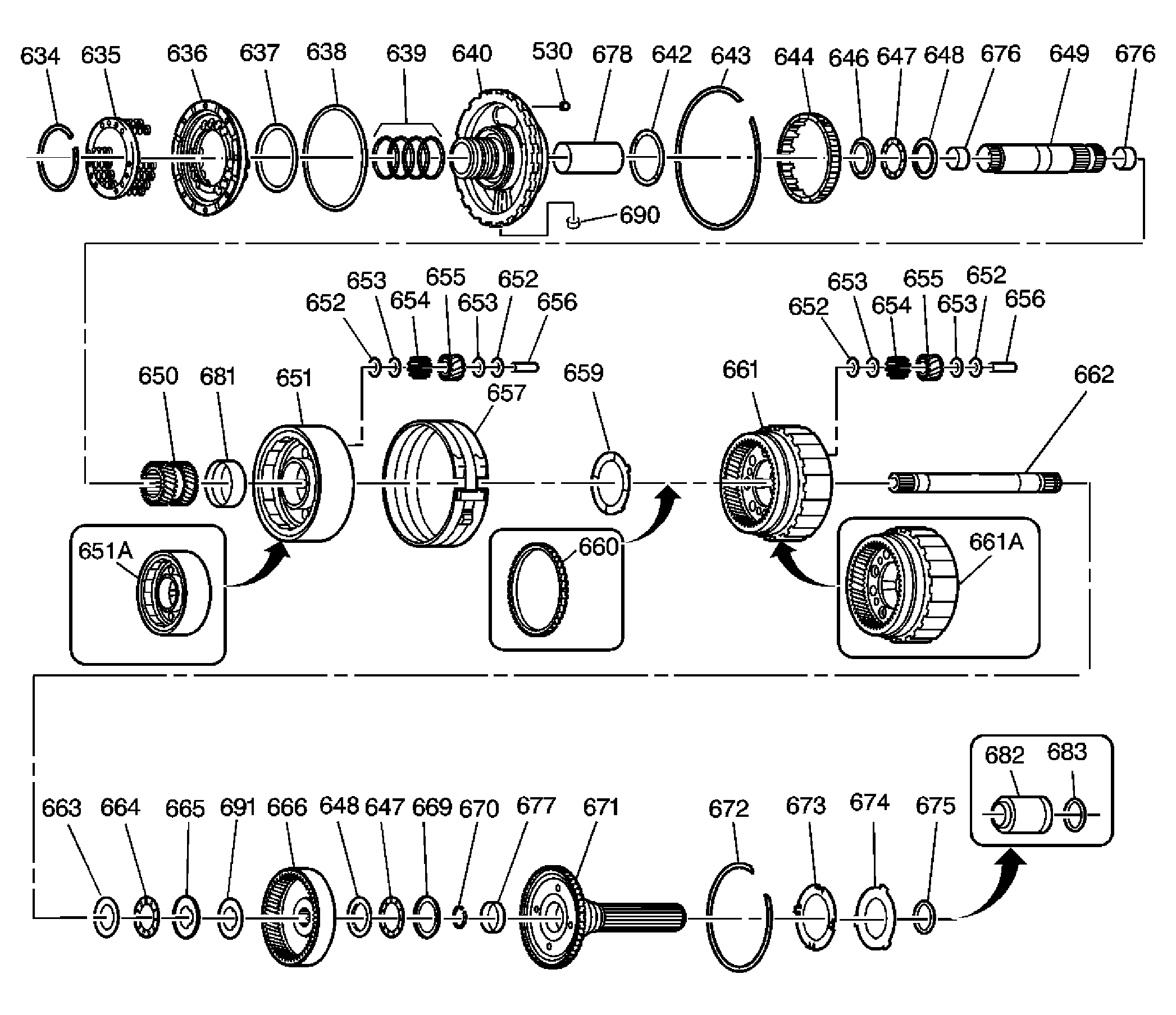

| 530 | Intermediate Clutch Orifice |
| 634 | Intermediate Clutch Spring Retainer Ring |
| 635 | Intermediate Clutch Spring Assembly |
| 636 | Intermediate Clutch Piston |
| 637 | Intermediate Clutch Piston Inner Seal |
| 638 | Intermediate Clutch Piston Outer Seal |
| 639 | Direct Clutch Housing Oil Seal Ring |
| 640 | Center Support Assembly |
| 642 | Reaction Carrier Thrust Washer |
| 643 | Center Support Spacer |
| 644 | Low Clutch Roller Assembly |
| 646 | Sun Gear Front Thrust Bearing Race |
| 647 | Sun Gear Front/Rear Internal Gear Thrust Bearing Assembly |
| 647 | Sun Gear Front/Rear Internal Gear Thrust Bearing Assembly |
| 648 | Sun Gear Front Thrust Bearing Race |
| 648 | Sun Gear Front Thrust Bearing Race |
| 649 | Sun Gear Shaft Assembly |
| 650 | Sun Gear |
| 651 | Reaction Carrier Assembly (4 Pinion) |
| 651a | Reaction Carrier Assembly (5 Pinion) |
| 652 | Reaction Carrier Pinion Gear Thrust Washer (Bronze) |
| 652 | Reaction Carrier Pinion Gear Thrust Washer (Bronze) |
| 652 | Reaction Carrier Pinion Gear Thrust Washer (Bronze) |
| 652 | Reaction Carrier Pinion Gear Thrust Washer (Bronze) |
| 653 | Reaction Carrier Pinion Gear Thrust Washer (Steel) |
| 653 | Reaction Carrier Pinion Gear Thrust Washer (Steel) |
| 653 | Reaction Carrier Pinion Gear Thrust Washer (Steel) |
| 653 | Reaction Carrier Pinion Gear Thrust Washer (Steel) |
| 654 | Reaction Carrier Pinion Gear Roller Bearing Roller |
| 654 | Reaction Carrier Pinion Gear Roller Bearing |
| 655 | Reaction Carrier Pinion Gear |
| 655 | Reaction Carrier Pinion Gear |
| 656 | Reaction Carrier Pinion Gear Pin |
| 656 | Reaction Carrier Pinion Gear Pin |
| 657 | Low and Reverse Band Assembly |
| 659 | Output Carrier Thrust Washer |
| 660 | Vehicle Speed Sensor Reluctor Ring |
| 661 | Output Carrier Assembly (4 Pinion) |
| 661a | Output Carrier Assembly (5 Pinion) |
| 662 | Main Shaft |
| 663 | Sun Gear Rear Thrust Bearing Race |
| 664 | Sun Gear Rear Thrust Bearing Assembly |
| 665 | Sun Gear Rear Thrust Bearing Race |
| 666 | Rear Internal Gear |
| 669 | Rear Internal Gear Thrust Bearing Race |
| 670 | Main Shaft Retainer Ring |
| 671 | Output Shaft Assembly |
| 672 | Output Shaft Retainer Ring |
| 673 | Output Shaft Thrust Washer |
| 674 | Selective Thrust Washer |
| 675 | Output Shaft Seal |
| 676 | Main Shaft Bushing |
| 676 | Main Shaft Bushing |
| 677 | Rear Internal Gear Bushing |
| 678 | Center Support Oil Passage Sleeve |
| 681 | Reaction Carrier Bushing |
| 682 | Transmission Output Shaft Yoke Seal Sleeve |
| 683 | Output Shaft Seal |
| 690 | Center Support Oil Cooler Pipe Fitting Seal |
| 691 | Rear Internal Gear Thrust Washer |
| Callout | Component Name |
|---|---|

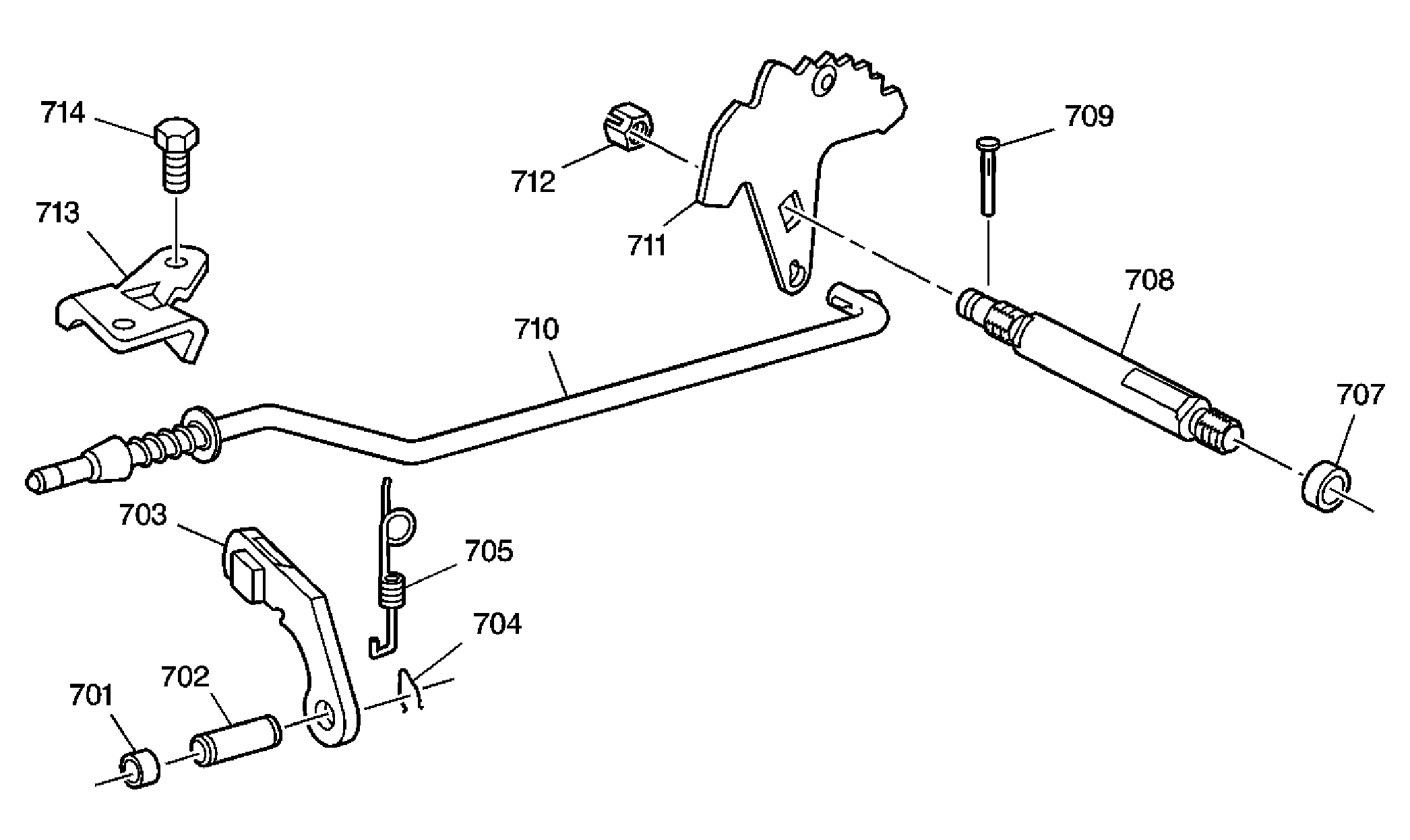

| 701 | Parking Pawl Shaft Hole Plug |
| 702 | Parking Pawl Shaft |
| 703 | Parking Pawl |
| 704 | Parking Pawl Shaft Retainer |
| 705 | Parking Pawl Spring |
| 707 | Manual Shift Shaft Seal |
| 708 | Manual Shift Shaft |
| 708 | Manual Shift Shaft |
| 709 | Manual Shift Shaft Pin |
| 710 | Parking Pawl Actuator Assembly |
| 711 | Manual Shift Shaft Detent Lever Assembly |
| 712 | Manual Shift Shaft Detent Lever Nut |
| 713 | Parking Pawl Actuator Bracket |
| 714 | Parking Pawl Actuator Bracket Bolt |
