Section 789 (Engine Mechanical (On-Vehicle)): Specifications
WARNING: This page is about a different car, the 2002 Pontiac Montana, 2002 Oldsmobile Silhouette, and 2002 Chevrolet Venture. However, it is still accessible from the selected car via links, so may be relevant.
IMPORTANT:
See TSB For Revised Lower Intake Torque
FASTENER TIGHTENING SPECIFICATIONS
| Application | Specifications | ||
|---|---|---|---|
| Metric | English | ||
| Accelerator Control Cable Bracket Bolt/Nut | 10 N.m | 89 lb in | |
| Camshaft Position Sensor Bolt | 10 N.m | 89 lb in | |
| Camshaft Sprocket Bolt | 140 N.m | 103 lb ft | |
| Camshaft Thrust Plate Screw | 10 N.m | 89 lb in | |
| Connecting Rod Bearing Bolt | |||
| First Pass | 25 N.m | 18 lb ft | |
| Final Pass | 100 degrees | ||
| Coolant Drain Plug | 19 N.m | 14 lb ft | |
| Coolant Temperature Sensor | 23 N.m | 17 lb ft | |
| Crankshaft Balancer Bolt | 103 N.m | 76 lb ft | |
| Crankshaft Main Bearing Cap Bolt/Stud | |||
| First Pass | 50 N.m | 37 lb ft | |
| Final Pass | 77 degrees | ||
| Crankshaft Oil Deflector Nut | 25 N.m | 18 lb ft | |
| Crankshaft Position Sensor Bolt - Front Cover | 10 N.m | 89 lb in | |
| Crankshaft Position Sensor Bolt - Side of Engine Block | 11 N.m | 98 lb in | |
| Crankshaft Position Sensor Wiring Bracket Bolt | 50 N.m | 37 lb ft | |
| Crankshaft Position Sensor Shield Bolt | 11 N.m | 98 lb in | |
| Cylinder Head Bolt (NEW Bolts) | |||
| First Pass | 60 N.m | 44 lb ft | |
| Final Pass | 95 degrees | ||
| Drive Belt Idler Pulley Bolt | 50 N.m | 37 lb ft | |
| Drive Belt Shield Bolt | 10 N.m | 89 lb in | |
| Drive Belt Tensioner Bolt | 50 N.m | 37 lb ft | |
| EGR Valve to EGR Valve Pipe Bolt | 30 N.m | 22 lb ft | |
| EGR Valve Adapter Pipe to Exhaust Manifold Nut | 25 N.m | 18 lb ft | |
| Engine Flywheel Bolt | 71 N.m | 52 lb ft | |
| Engine Front Cover Bolt - Large | 55 N.m | 41 lb ft | |
| Engine Front Cover Bolt - Medium | 55 N.m | 41 lb ft | |
| Engine Front Cover Bolt - Small | 27 N.m | 20 lb ft | |
| Engine Mount Bracket Bolt | 58 N.m | 43 lb ft | |
| Engine Mount Lower Nut | 43 N.m | 32 lb ft | |
| Engine Mount Strut and Lift Bracket Bolt - Engine Left Rear | 70 N.m | 52 lb ft | |
| Engine Mount Strut Bolt/Nut | 48 N.m | 35 lb ft | |
| Engine Mount Strut Bracket Bolt - Upper Radiator Support | 28 N.m | 21 lb ft | |
| Engine Mount Strut Bracket Bolt - Vehicle Right Side | 50 N.m | 37 lb ft | |
| Engine Mount Upper Nut | 47 N.m | 35 lb ft | |
| Engine Oil Pressure Indicator Switch | 16 N.m | 12 lb ft | |
| Engine Wiring Harness Bracket Bolt | 13 N.m | 115 lb in | |
| Exhaust Crossover Pipe Heat Shield Bolt | 10 N.m | 89 lb in | |
| Exhaust Crossover Pipe Nut/Stud | 25 N.m | 18 lb ft | |
| Exhaust Manifold Heat Shield Bolt | 10 N.m | 89 lb in | |
| Exhaust Manifold Nut | 16 N.m | 12 lb ft | |
| Exhaust Manifold Stud | 18 N.m | 13 lb ft | |
| Fuel Feed Pipe to Fuel Injector Rail Nut | 17 N.m | 13 lb ft | |
| Fuel Injector Rail Bolt | 10 N.m | 89 lb in | |
| Fuel Pipe Bracket Bolt/Stud | 50 N.m | 37 lb ft | |
| Fuel Pipe Clip Bolt | 8 N.m | 71 lb in | |
| Fuel Return Pipe to Fuel Injector Rail Nut | 17 N.m | 13 lb ft | |
| Generator Bracket and Front Engine Lift Hook Bolt | 50 N.m | 37 lb ft | |
| Heated Oxygen Sensor | 42 N.m | 31 lb ft | |
| Heater Inlet Pipe Nut | 25 N.m | 18 lb ft | |
| Ignition Coil Bracket Bolt/Nut/Stud | 25 N.m | 18 lb ft | |
| Intake Manifold Coolant Pipe Bolt | 10 N.m | 89 lb in | |
| Knock Sensor | 19 N.m | 14 lb ft | |
| Lower Intake Manifold Bolt | |||
| First Pass (Vertical Bolts) | 7 N.m | 62 lb in | |
| First Pass (Diagonal Bolts) | 7 N.m | 62 lb in | |
| Final Pass (Vertical Bolts) | 13 N.m | 115 lb in | |
| Final Pass (Diagonal Bolts) | 25 N.m | 18 lb ft | |
| MAP Sensor Bolt | 5 N.m | 44 lb in | |
| MAP Sensor Bracket Bolt | 25 N.m | 18 lb ft | |
| Oil Cooler Pipe Bracket Bolt | 10 N.m | 89 lb in | |
| Oil Filter | 13 N.m | 115 lb in | |
| Oil Filter Bypass Hole Plug | 19 N.m | 14 lb ft | |
| Oil Filter Fitting | 39 N.m | 29 lb ft | |
| Oil Gallery Plug - 1/4 inch | 19 N.m | 14 lb ft | |
| Oil Gallery Plug - 3/8 inch | 33 N.m | 24 lb ft | |
| Oil Level Indicator Tube Stud | 25 N.m | 18 lb ft | |
| Oil Level Sensor Bolt | 10 N.m | 89 lb in | |
| Oil Pan Bolt | 25 N.m | 18 lb ft | |
| Oil Pan Drain Plug | 25 N.m | 18 lb ft | |
| Oil Pan Side Bolt | 50 N.m | 37 lb ft | |
| Oil Pump Drive Clamp Bolt | 36 N.m | 27 lb ft | |
| Oil Pump Mounting Bolt | 41 N.m | 30 lb ft | |
| Spark Plug | 27 N.m | 20 lb ft | |
| Thermostat Bypass Pipe to Cylinder Head Nut | 25 N.m | 18 lb ft | |
| Thermostat Bypass Pipe to Engine Front Cover Bolt | 12 N.m | 106 lb in | |
| Thermostat Bypass Pipe to Throttle Body Nut | 25 N.m | 18 lb ft | |
| Throttle Body Bolt/Stud | 25 N.m | 18 lb ft | |
| Timing Chain Dampener Bolt | 21 N.m | 15 lb ft | |
| Upper Intake Manifold Bolt/Stud | 25 N.m | 18 lb ft | |
| Valve Lifter Guide Bolt | 10 N.m | 89 lb in | |
| Valve Rocker Arm Bolt | |||
| First Pass | 19 N.m | 14 lb ft | |
| Final Pass | 30 degrees | ||
| Valve Rocker Arm Cover Bolt | 10 N.m | 89 lb in | |
| Water Outlet Bolt | 25 N.m | 18 lb ft | |
| Water Pump Bolt | 10 N.m | 89 lb in | |
| Water Pump Pulley Bolt | 25 N.m | 18 lb ft | |

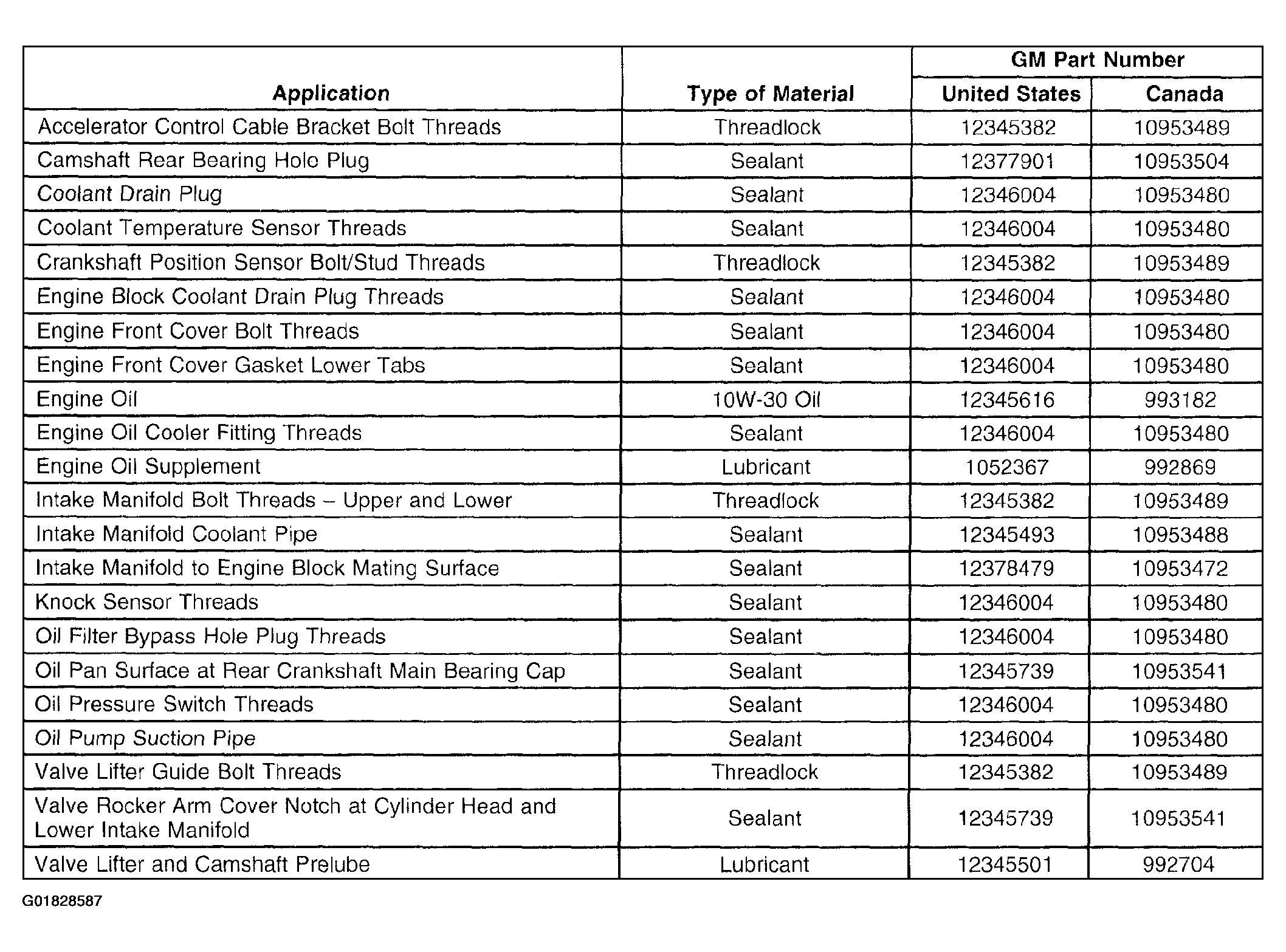

Engine Mechanical Specifications
| Application | Specification | ||
|---|---|---|---|
| Metric | English | ||
| General Data | |||
| Engine Type | 60° V-6 | ||
| Displacement | 3.4L | 204 cu in | |
| RPO (VIN Code) | LA1 (E) | ||
| Bore | 92 mm | 3.62 in | |
| Stroke | 84 mm | 3.31 in | |
| Compression Ratio | 9.6:1 | ||
| Firing Order | 1-2-3-4-5-6 | ||
| Oil Pressure - Warm | 103 kPa | 15 psi @ 1100 RPM | |
