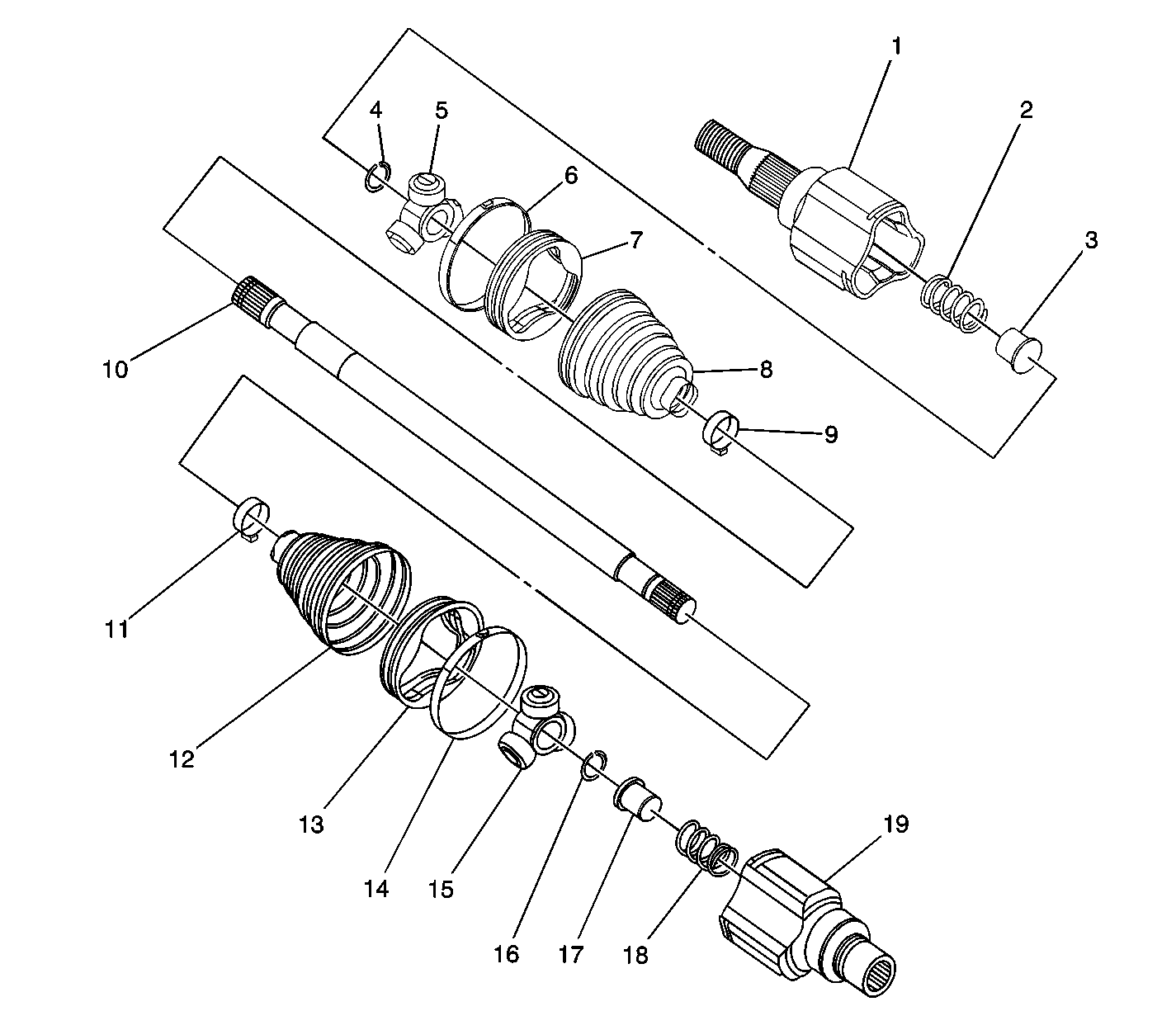

Wheel Drive Shafts Disassembled Views (M76)
WARNING: This page is about a different car, the 2004 Pontiac Aztek and 2004 Buick Rendezvous. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Tripot Joint Race - Outboard |
| 2 | Spring |
| 3 | Guide |
| 4 | Retaining Ring, Outboard Tripot Joint Spider |
| 5 | Tripot Joint Spider - Outboard Tripot Joint |
| 6 | Clamp, Outboard Tripot Joint Seal - Outer |
| 7 | Bushing, Tripot Joint Race - Outboard |
| 8 | Tripot Joint Seal, Outboard |
| 9 | Clamp, Outboard Tripot Joint Seal - Inner |
| 10 | Bar, Wheel Drive Shaft |
| 11 | Clamp, Inboard Tripot Joint Seal - Inner |
| 12 | Tripot Joint Seal, Inboard |
| 13 | Bushing, Tripot Joint Race - Inboard |
| 14 | Clamp, Inboard Tripot Joint Seal - Outer |
| 15 | Tripot Joint Spider - Inboard Tripot Joint |
| 16 | Retaining Ring, Inboard Tripot Joint Spider |
| 17 | Guide |
| 18 | Spring |
| 19 | Tripot Joint Race - Inboard |
