| Camshaft Sprocket Bolt |
103 (140) |
| Connecting Rod Cap Nut |
| Step 1 |
15 (20) |
| Step 2 |
Additional 75 Degrees |
| Crankshaft Balancer Bolt |
76 (103) |
| Cylinder Head Bolt (NEW Bolts) |
| Step 1 |
|
| Step 2 |
|
| Engine Mount Bracket-To-Oil Pan |
43 (58) |
| Engine Mount Nut |
32 (43) |
| Engine Mount Strut Bracket |
| Right |
37 (50) |
| Left |
52 (71) |
| Radiator |
21 (28) |
| Exhaust Crossover Pipe Nut |
18 (24) |
| Exhaust Manifold Bolt |
12 (16) |
| Flexplate/Flywheel Bolt |
52 (71) |
| Front Timing Case Cover Bolt |
| Large Diameter |
| Long |
41 (56) |
| Short |
35 (47) |
| Small Diameter |
21 (28) |
| Ignition Coil Bracket |
18 (24) |

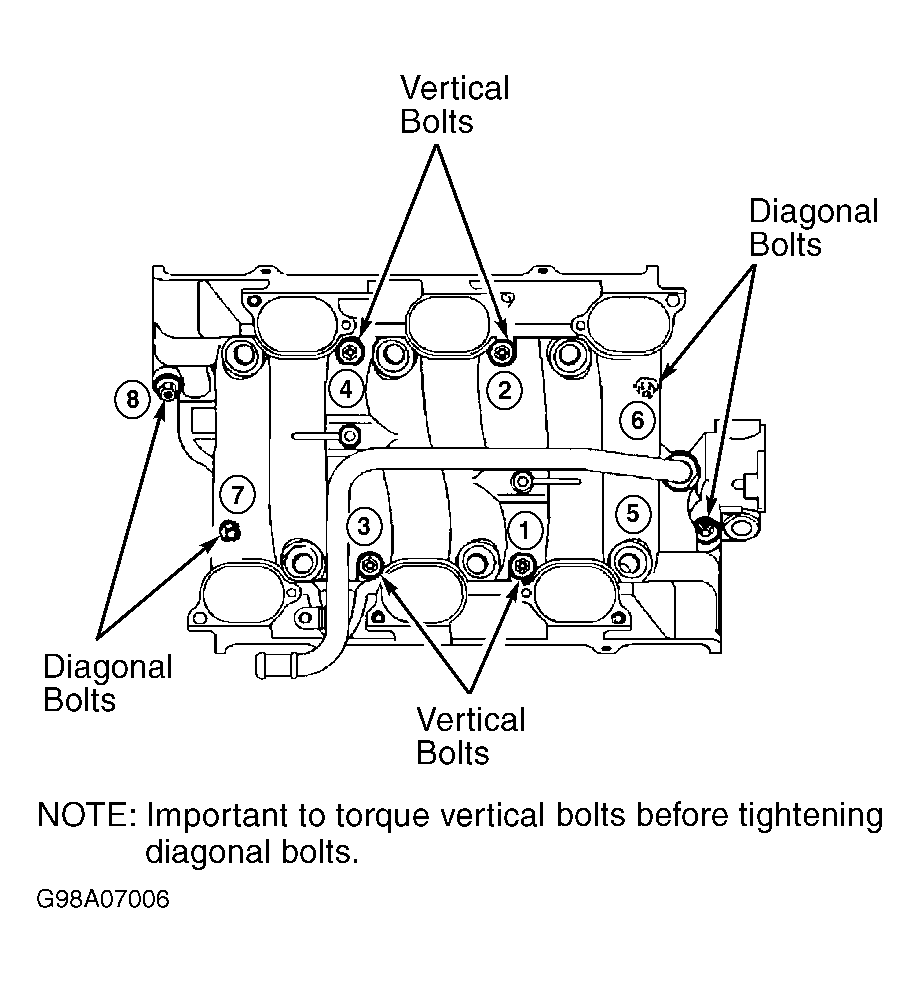

| Intake Manifold Bolts |
| Lower |
| Step 1 |
|
| Step 2 |
|
| Step 3 |
|
| Upper |
18 (24) |
| Main Bearing Cap Bolt |
| Step 1 |
37 (50) |
| Step 2 |
Additional 77 Degrees |
| Oil Cooler Fitting |
37 (50) |
| Oil Pan-To-Block |
| Bottom Bolt |
18 (24) |
| Side Bolt |
37 (50) |
| Oil Pump Mounting Bolt |
30 (41) |
| Rocker Arm Bolt |
| Step 1 |
14 (19) |
| Step 2 |
Additional 30 Degrees |
| Serpentine Drive Belt Tensioner Bolt |
37 (50) |
| Spark Plugs |
15 (20) |
| Thermostat Housing Bolts |
18 (25) |
| Throttle Body Bolt |
18 (24) |
| Timing Chain Damper Bolt |
15 (20) |
| Water Pump Pulley Bolt |
18 (24) |
| INCH Lbs. (N.m) |
| Camshaft Thrust Plate Bolt |
89 (10) |
| Thermostat By-Pass Pipe-To-Front Cover Bolt |
106 (12) |
| Valve Cover Bolt |
89 (10) |
| Valve Lifter Guide Bolt |
89 (10) |
| Water Pump-To-Front Cover Bolt |
89 (10) |
