Wheel Drive Shafts Disassembled Views (Halfshaft Assembly)
WARNING: This page is about a different car, the 2004 Pontiac Sunfire and 2004 Chevrolet Cavalier. However, it is still accessible from the selected car via links, so may be relevant.

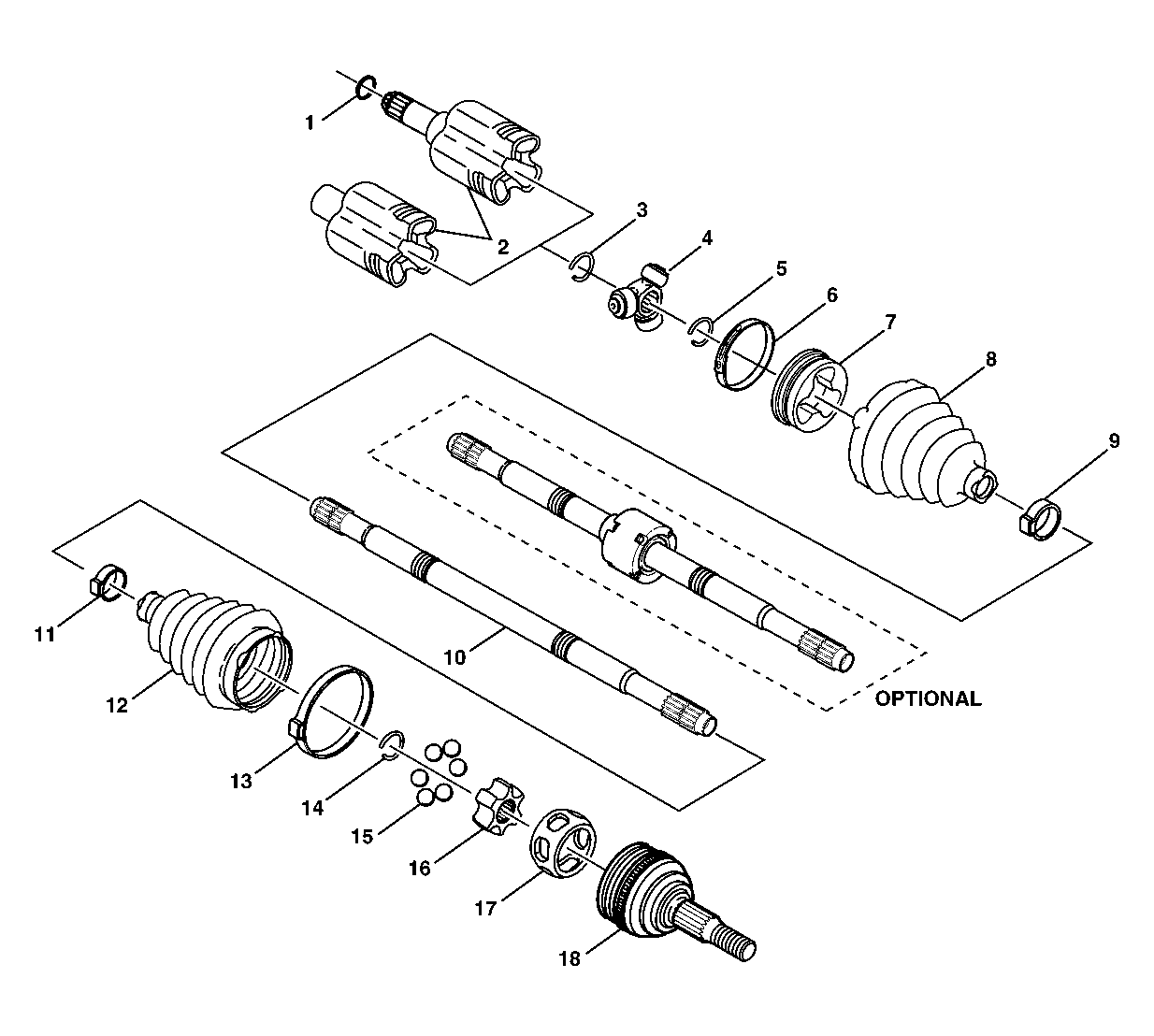

| Callout | Component Name |
|---|---|
| 1 | Retaining Ring |
| 2 | Housing Assembly |
| 3 | Spacer Ring |
| 4 | Tripot Joint Spider Assembly |
| 5 | Spacer Ring |
| 6 | Large Boot Retaining Clamp |
| 7 | Trilobal Tripot Bushing |
| 8 | Halfshaft Inboard Boot |
| 9 | Small Boot Retaining Clamp |
| 10 | Halfshaft Bar |
| 11 | Small Boot Retaining Clamp |
| 12 | Halfshaft Outboard Boot |
| 13 | Large Boot Retaining Clamp |
| 14 | Retaining Ring |
| 15 | Chrome Alloy Balls |
| 16 | CV Joint Inner Race |
| 17 | CV Joint Cage |
