| A/C Compressor-To-Block Bolt |
15 (20) |
| Balance Shaft Sprocket Bolt |
37 (50) |
| Camshaft Sprocket Bolt |
| First Tightening Pass |
63 (85) |
| Final Tightening Pass |
30 Degrees |
| Camshaft Timing Chain Tensioner |
55 (75) |
| Chain Guide Plug |
59 (80) |
| Crankshaft Main Bearing Cap Bolt |
70 (95) |
| Crankshaft Pulley Bolt |
| First Tightening Pass |
74 (100) |
| Final Tightening Pass |
75 Degrees |

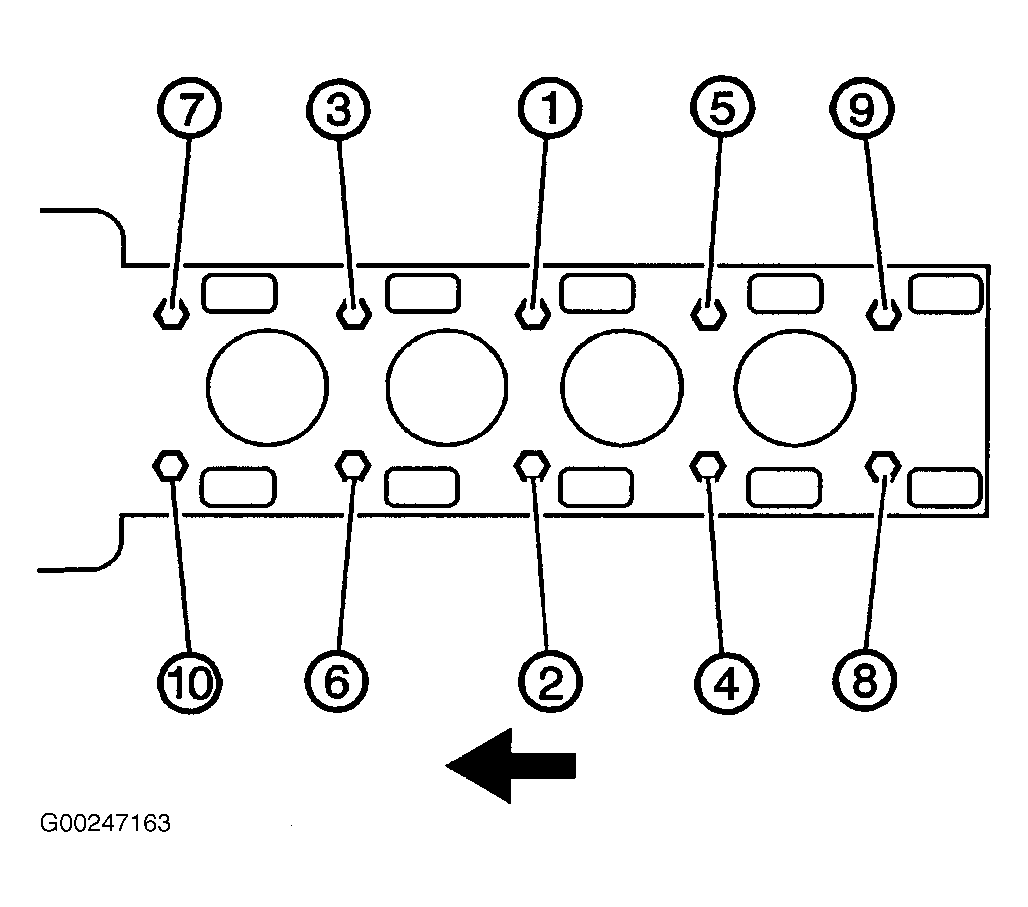

| Cylinder Head Bolt |
| First Tightening Pass |
22 (30) |
| Final Tightening Pass |
155 Degrees |
| Cylinder Head Front Chaincase Bolt |
26 (35) |
| Cylinder Head Oil Gallery Plug |
26 (35) |
| Drive Belt Tensioner Bolt |
33 (45) |
| Engine Coolant Temperature Sensor |
16 (22) |
| Engine Lift Bracket Front Bolt |
18 (25) |
| Engine Lift Bracket Rear Bolt |
18 (25) |
| Exhaust Manifold Pipe Flange Stud |
12 (16) |
| Engine Mount Bracket |
81 (110) |
| Engine Mount Strut Bracket Replacement |
49 (66) |
| Engine Mount Strut Replacement |
| First Tightening Pass |
74 (100) |
| Final Tightening Pass |
90 Degrees |
| Engine Mount-To-Body Nuts |
41 (55) |
| Engine Mount-To-Bracket Bolts |
81 (110) |
| Flexplate (AMT) Bolt |
| First Tightening Pass |
39 (53) |
| Final Tightening Pass |
25 Degrees |
| Flywheel (SMT) Bolt |
| First Tightening Pass |
39 (53) |
| Final Tightening Pass |
25 Degrees |
| Front Cover-To-Block Bolt |
18 (25) |
| Generator-To-Block Bolt |
15 (20) |
| Intake Camshaft Rear Cap Bolt |
18 (25) |
| Knock Sensor Bolt |
18 (25) |
| Oil Filter Housing Cover |
18 (25) |
| Oil Pan Drain Plug |
18 (25) |

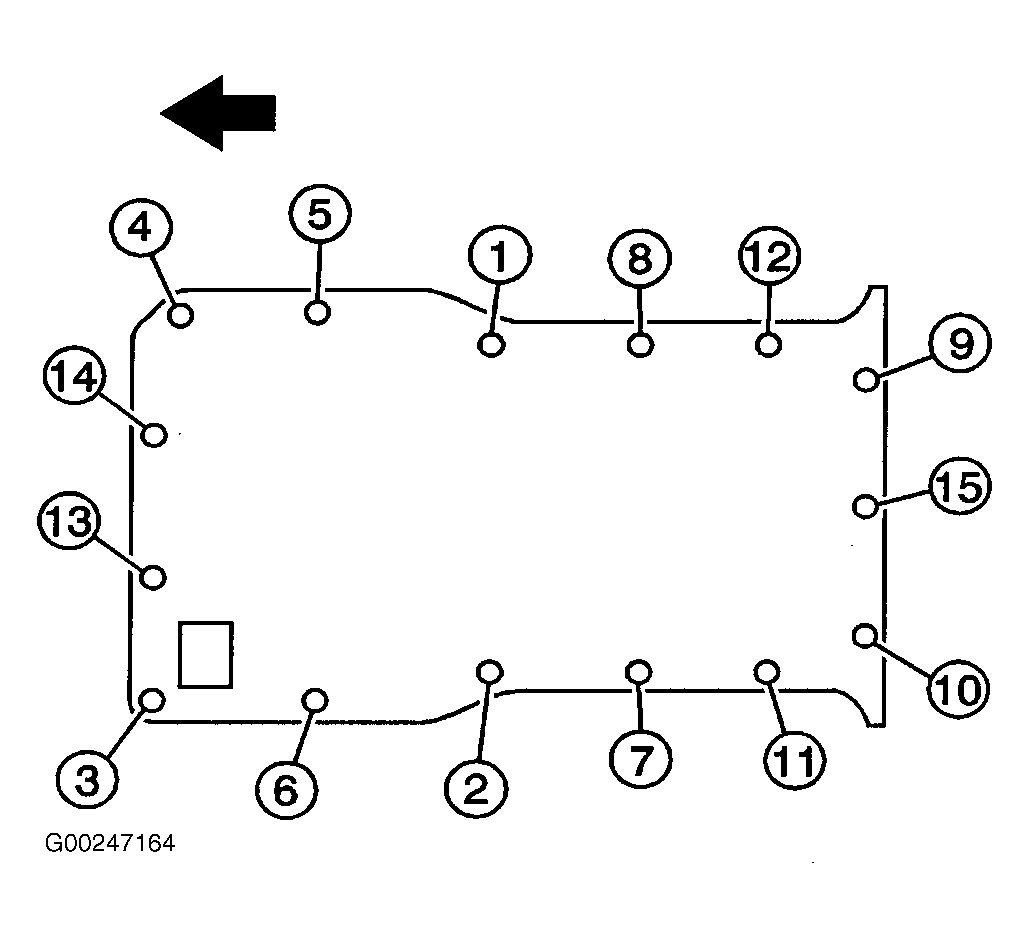

| Oil Pan-To-Block Bolt |
18 (25) |
| Oil Pump Pressure Relief Valve Plug |
30 (40) |
| Oxygen Sensor |
31 (42) |
| Power Steering Pump Bolt |
18 (25) |
| Spark Plug |
15 (20) |
| Starter Motor-To-Block Bolt |
30 (40) |
| Vent Tube-To-Cylinder Head |
11 (15) |
| Water Pump Bolts |
18 (25) |
| INCH Lbs. (N.m) |
| Balance Shaft Adjustable Chain Guide Bolt |
89 (10) |
| Balance Shaft Bearing Carrier-To-Block Bolt |
89 (10) |
| Balance Shaft Fixed Chain Guide Bolt |
89 (10) |
| Cam Cover-To-Cylinder Head Bolt |
89 (10) |
| Cam Cover-To-Ground Cable Bolt |
89 (10) |
| Cam Cover-To-Ground Cable Stud |
89 (10) |
| Camshaft Bearing Cap Bolt |
89 (10) |
| Crankshaft Position Sensor Bolt |
89 (10) |
| Dipstick Guide-To-Intake Manifold Bolt |
89 (10) |
| Exhaust Manifold-To-Cylinder Head Stud |
89 (10) |
| Fuel Pipe Bracket Bolt |
89 (10) |
| Fuel Rail Bracket Stud |
89 (10) |
| Heat Shield-To-Exhaust Manifold Bolt |
89 (10) |
| Intake Manifold-To-Cylinder Head Bolt |
89 (10) |
| Intake Manifold-To-Cylinder Head Nut |
89 (10) |
| Intake Manifold-To-Cylinder Head Stud |
53 (6) |
| Oil Pressure Switch |
89 (10) |
| Oil Pump Cover Bolt |
53 (6) |
| Thermostat Housing-To-Block Bolts |
89 (10) |
| Throttle Body Bolt |
89 (10) |
| Throttle Body Nut |
89 (10) |
| Throttle Body Stud |
53 (6) |
| Timing Adjustable Chain Guide Bolt |
89 (10) |
| Timing Chain Oil Nozzle Bolt |
89 (10) |
| Timing Fixed Chain Guide Bolt |
89 (10) |
| Timing Upper Chain Guide Bolt |
89 (10) |
| Water Pump Access Cover Bolt |
62 (7) |
| Water Pump/Balance Shaft Chain Tensioner Bolt |
89 (10) |
| Water Pump Sprocket Bolt |
89 (10) |
