| Balance Shaft Gear Bolt |
| Step 1 |
16 (22) |
| Step 2 |
Additional 70 Degrees |
| Balance Shaft Retainer Bolt |
22 (30) |
| Camshaft Sprocket Bolt |
| Step 1 |
74 (100) |
| Step 2 |
Additional 90 Degrees |
| Connecting Rod Bolt |
| Step 1 |
20 (27) |
| Step 2 |
Additional 50 Degrees |
| Crankshaft Pulley/Balancer Bolt |
| Step 1 |
110 (149) |
| Step 2 |
| "C", "H", & "W" Bodies |
Additional 76 Degrees |
| "F" Body |
Additional 114 Degrees |
| Crankshaft Rear Seal Housing Bolt |
| Step 1 |
15 (11) |
| Step 2 |
Additional 50 Degrees |
| Cylinder Head Bolts |
| Step 1 |
37 (50) |
| Step 2 |
| 2000 |
Additional 130 Degrees |
| 2001 |
Additional 120 Degrees |
| Step 3 (2000 "C", "H", & "W" Bodies 4 Center Bolts) |
Additional 30 Degrees |
| Drive Bolt Tensioner Bracket Bolt (VIN 1) |
37 (50) |
| EGR Valve Adaptor Nut |
37 (50) |
| Exhaust Manifold Bolt |
| "C", "H", & "W" Bodies |
22 (30) |
| "F" Body |
17 (23) |
| Flywheel Bolt |
| Step 1 |
11 (15) |
| Step 2 |
Additional 50 Degrees |
| Front Cover Bolt |
| Step 1 |
15 (20) |
| Step 2 |
Additional 40 Degrees |
| Fuel Feed & Return Line Fitting |
18 (24) |

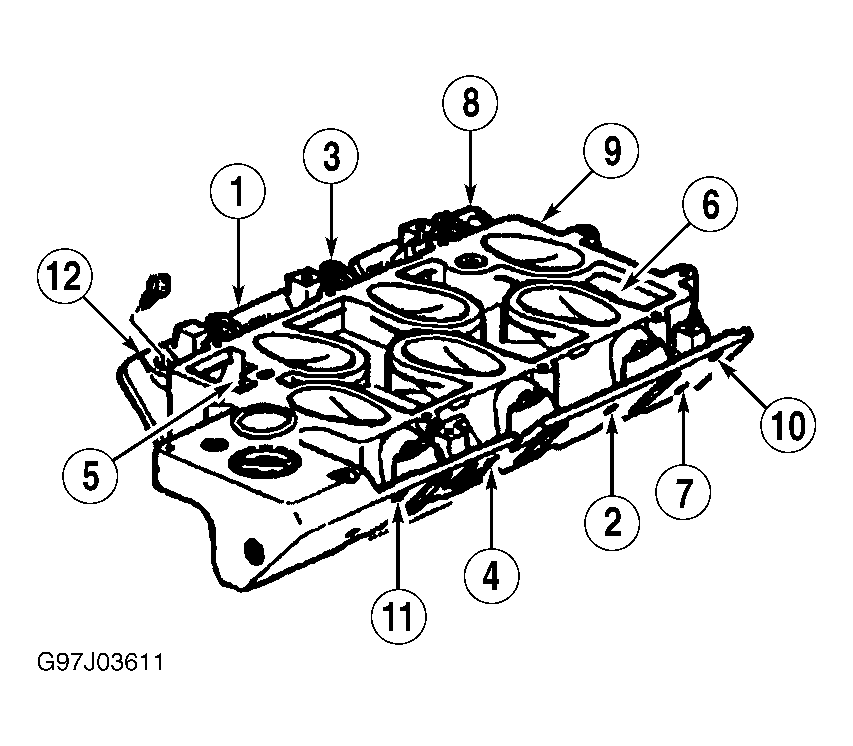

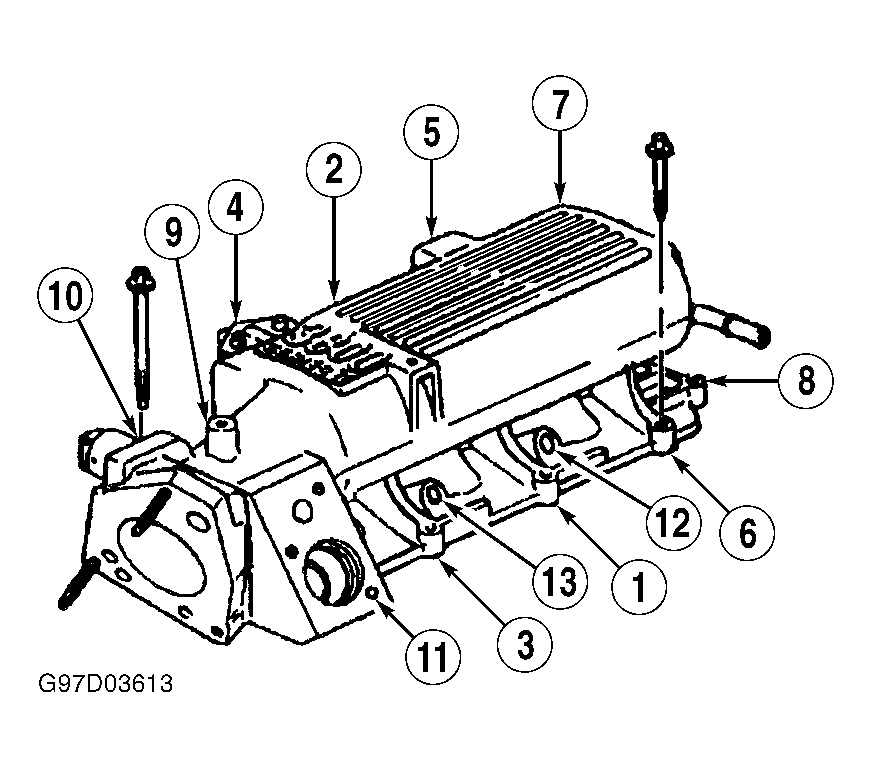

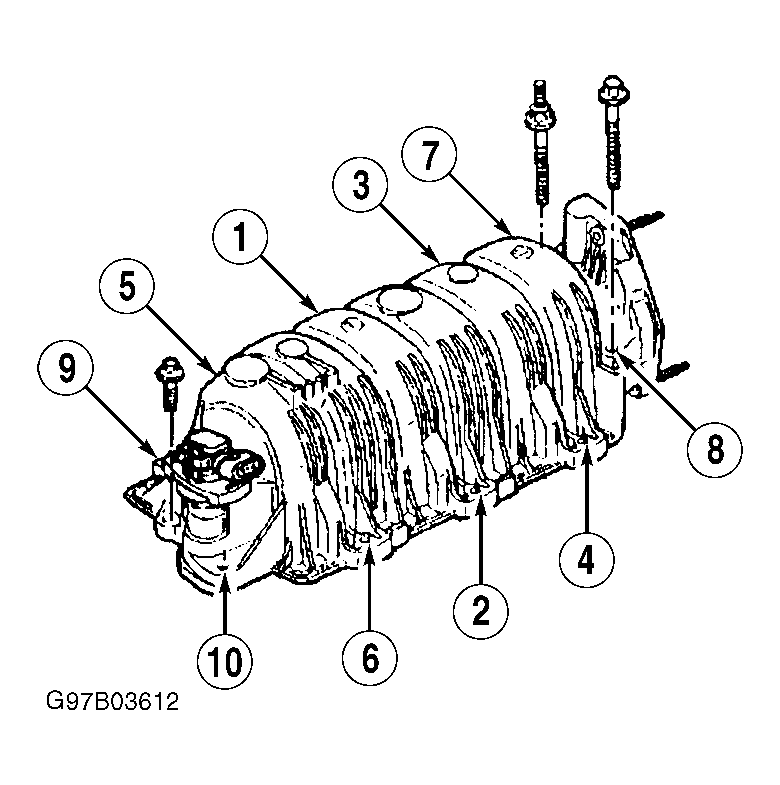

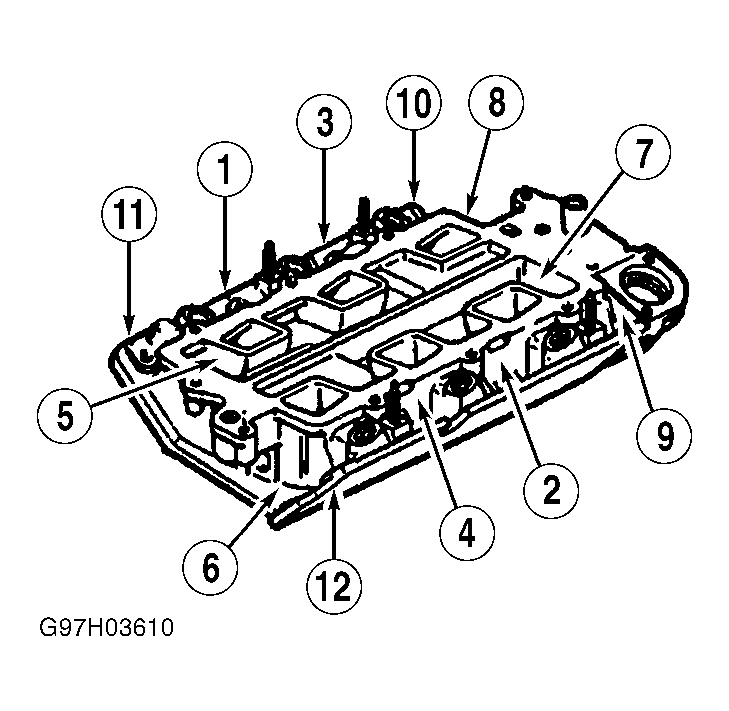

| Intake Manifold Bolts |
| VIN 1 |
| Lower |
11 (15) |
| Upper (Supercharger) |
17 (23) |
| VIN K |
| Lower |
11 (15) |
| Upper |
|
| Main Bearing Cap Bolt |
| Step 1 |
30 (41) |
| Step 2 |
Additional 110 Degrees |
| Oil Cooler Adapter Connector |
37 (50) |
| Oil Filter Adapter-To-Front Cover Bolt |
| "H" Body |
22 (30) |
| "W" Body |
| Step 1 |
11 (15) |
| Step 2 |
Additional 50 Degrees |
| Oil Pan Bolt |
10 (14) |
| Oil Screen-To-Block Bolt |
11 (15) |
| Rocker Arm Bolt |
| Step 1 |
11 (15) |
| Step 2 |
Additional 90 Degrees |
| Side Main Bearing Cap Bolt |
| Step 1 |
11 (15) |
| Step 2 |
Additional 45 Degrees |
| Supercharger-To-Intake Manifold Bolt (VIN 1) |
17 (23) |
| Timing Chain Damper Bolt (Special Bolt) |
16 (22) |
| Valve Lifter Guide Bolt |
22 (30) |
| Water Pump Bolt (VIN 1 & K) |
| Short Bolt |
11 (15) |
| Long Bolt |
22 (30) |
| Water Pump Bolt (Except VIN 1 & K) |
| Step 1 |
11 (15) |
| Step 2 |
Additional 80 Degrees |
| INCH Lbs. (N.m) |
| Oil Pump Cover Screw |
97 (11) |
| Rocker Arm Cover Bolt |
89 (10) |
| Throttle Body Nut |
89 (10) |
