Indicator & Gauge PINOUT Test

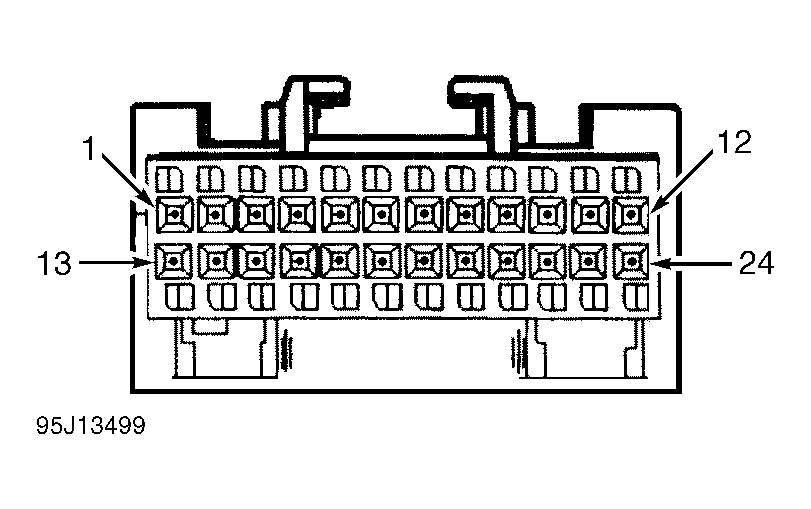

Check voltage or resistance at IPC connector to determine if proper signals are supplied to IPC. See IPC CONNECTOR PINOUT TEST table. See Fig 1 .
IPC CONNECTOR PINOUT TEST
| Application | Wire Color | Pin |
|---|---|---|
| Not Used | N/A | 5 |
| Not Used | N/A | 5 |
| Day Time Running Light | Lt. Green/Black | 3 |
| Instrument Panel Light Feed | Gray | 4 |
| Not Used | N/A | 5 |
| Right Turn Indicator | Dk. Blue | 6 |
| Left Turn Indicator | Lt. Blue | 7 |
| Check Engine Indicator | Brown/White | 8 |
| Fuse Output | Pink | 9 |
| Fuse Output | Orange | 10 |
| Serial Data Signal | Tan | 11 |
| Not Used | N/A | 5 |
| Park Brake Signal | Lt. Blue | 13 |
| A/C Switch Output | Lt. Green | 14 |
| Not Used | N/A | 5 |
| Ground | Black | 16 |
| Low Beam Headlight | Tan | 17 |
| Fuel Gauge Signal | Purple | 18 |
| Ground | Black | 19 |
| Not Used | N/A | 5 |
| High Beam Headlight | Lt. Green | 21 |
| Vehicle Speed Signal | Dk. Green/White | 22 |
| Not Used | N/A | 5 |
| ECM Ground | ECM Ground | 24 |
