Disassemble Procedure
- NOTE:
- Always secure with the pivot pin after rotating.
- The transfer case can be rotated 360 degrees to facilitate repair.

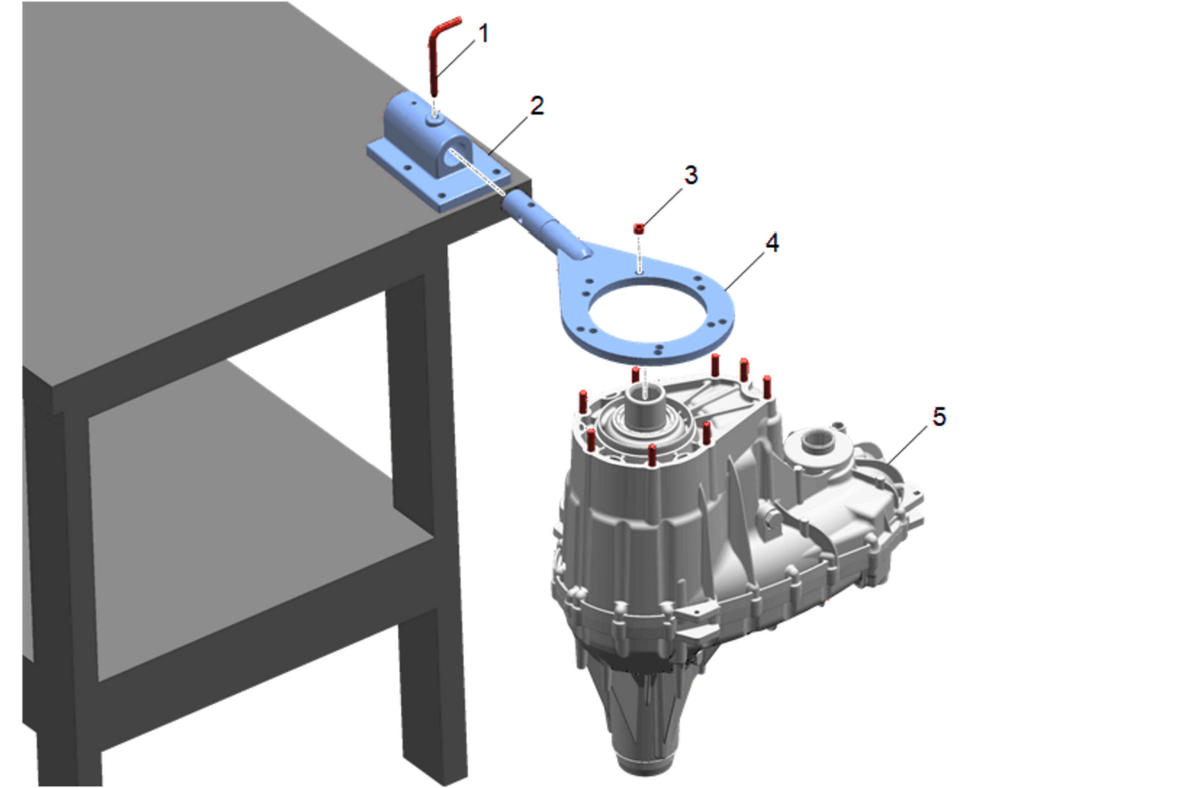

Install the DT-45759 Assembly Fixture (4) to the transfer case (5) with transfer case nuts (3).
- Mount the DT-45759 Assembly Fixture (4) and transfer case (5) to the DT-3289-20 Holding Fixture (2) and secure with pivot pin (1).
Transfer Case Two/Four Wheel Drive Actuator Sensor Bolt (2) - Remove [4x]
- Transfer Case Four Wheel Drive Actuator (1) - Remove
Transfer Case Two/Four Wheel Drive Actuator Position Sensor Bolt (3) - Remove [2x]
- Transfer Case Two/Four Wheel Drive Actuator Position Sensor (2) - Remove
- Transfer Case Two/Four Wheel Drive Actuator Position Sensor Gasket (1) - Remove and DISCARD
- NOTE:
Remove ONLY if the transfer case vent is damaged.
Transfer Case Vent (1) - Remove and DISCARD
- Transfer Case Access Hole Plug (2) - Remove and DISCARD [2x]
- Transfer Case Oil Fill Plug (3) - Remove
- Transfer Case Oil Drain Plug (4) - Remove
- CAUTION:
Refer to Transfer Case Seal Removal Caution .

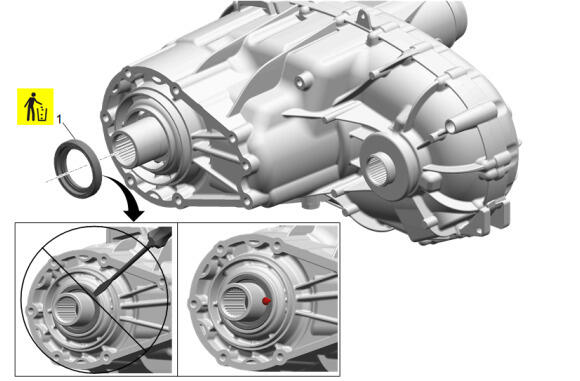

Transfer Case Rear Output Shaft Seal (1) - Remove and DISCARD

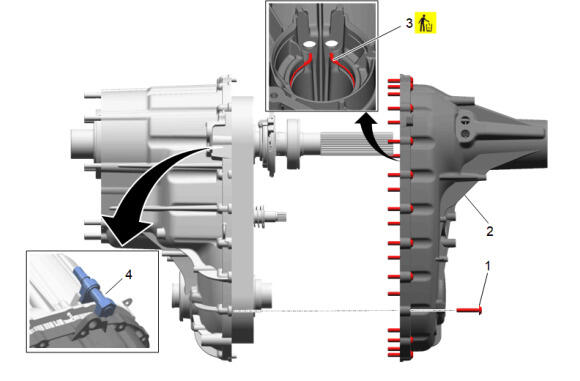

Transfer Case Half Bolt (1) - Remove [20x]
- Transfer Case Rear Extension (2) - Remove
- Use snap ring pliers to release the transfer case rear output shaft rear bearing outer retaining ring (3) from the transfer case rear output shaft rear bearing.
- Split the case apart using the DT-50228 Transfer Case Housing Separator (4) alternating at 3 locations.
- Transfer Case Rear Output Shaft Rear Bearing Outer Retaining Ring (3) - Remove and DISCARD

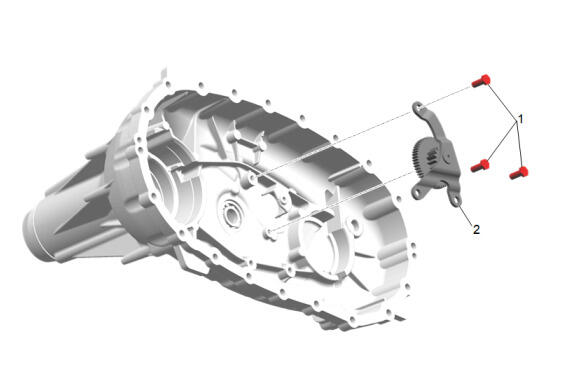

Transfer Case Two/Four Wheel Drive Compound Gear Bracket Bolt (1) - Remove [3x]
- Transfer Case Two/Four Wheel Drive Compound Gear Bracket (2) - Remove

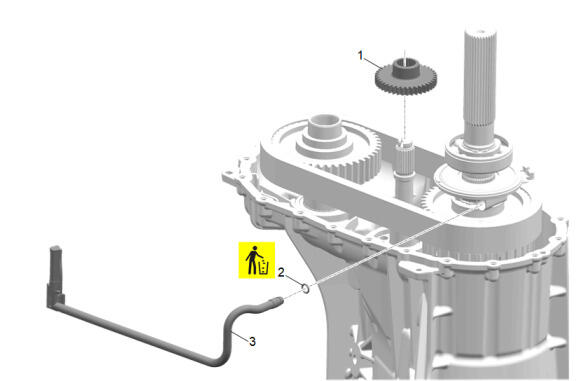

Transfer Case Two/Four Wheel Drive Compound Gear (1) - Remove
- Transfer Case Oil Pump Suction Pipe (3) - Remove
- Transfer Case Oil Pump Suction Pipe Seal (2) - Remove and DISCARD
- NOTE:
- Transfer case for transmission RPO's MGM, MGU, and MKM shown. Steps are the same for transmission RPO MYD.
- Mount the assembly into a soft-jaw vice or holding fixture for disassembly.

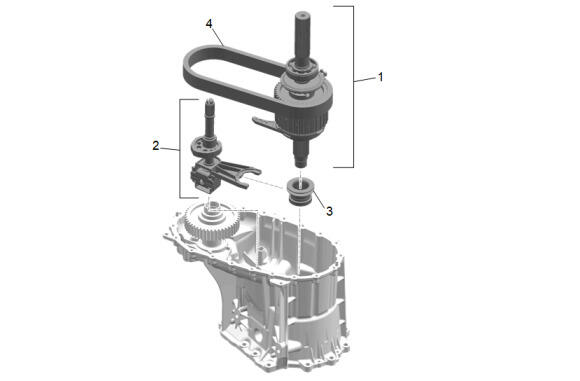

Transfer Case Rear Output Shaft Assembly (1) - Remove
- Transfer Case Two/Four Wheel Drive Actuator Shaft (2) - Remove
- Transfer Case High/Low Clutch (3) - Remove
- Transfer Case Front Output Shaft Drive Chain (4) - Remove
Transfer Case Rear Output Shaft Rear Bearing Retaining Ring (1) - Remove and DISCARD
- Transfer Case Rear Output Shaft Rear Bearing (2) - Remove and DISCARD
- Transfer Case Rear Output Shaft Rear Bearing Retaining Ring (1) - Remove and DISCARD
Transfer Case Oil Pump (1) - Remove
Transfer Case Front Output Shaft Drive Sprocket Retaining Ring (1) - Remove and DISCARD
- Transfer Case Front Output Shaft Drive Sprocket Spacer (2) - Remove
- Transfer Case Front Output Shaft Drive Sprocket (3) - Remove
- Transfer Case Rear High/Low Clutch Gear Thrust Bearing Pin (4) - Remove
Transfer Case Rear Output Shaft Bearing Spacer (1) - Remove
- Transfer Case Two/Four Wheel Drive Clutch Retaining Ring (2) - Remove
- Transfer Case Four Wheel Drive Clutch Shim (3) - Remove

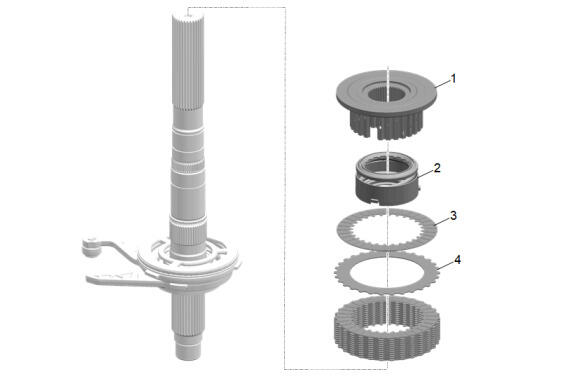

Transfer Case Clutch Hub (1) - Remove
- Transfer Case Four Wheel Drive Clutch Pressure Plate Spring (2) - Remove
- Transfer Case Four Wheel Drive Clutch Friction Plate (3) - Remove [13x]
- Transfer Case Four Wheel Drive Clutch Pressure Plate (4) - Remove [12x]

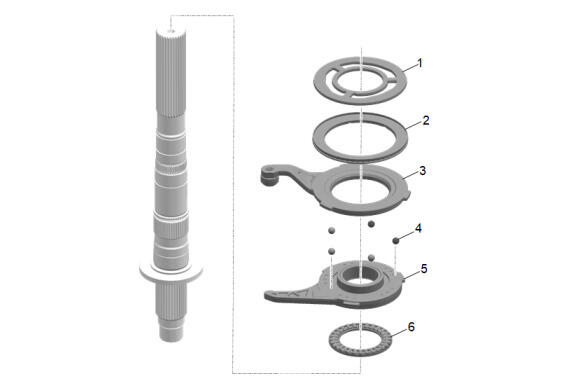

Transfer Case Four Wheel Drive Clutch Pressure Plate (1) - Remove
- Transfer Case Scissor Mechanism Thrust Bearing (2) - Remove
- Transfer Case Scissor Mechanism Lever (3) - Remove
- Transfer Case Scissor Lever Ball (4) - Remove [5x]
- Transfer Case Scissor Mechanism Lever (5) - Remove
- Transfer Case Scissor Mechanism Thrust Bearing (6) - Remove
- CAUTION:
Refer to Machined Surface Damage Caution .

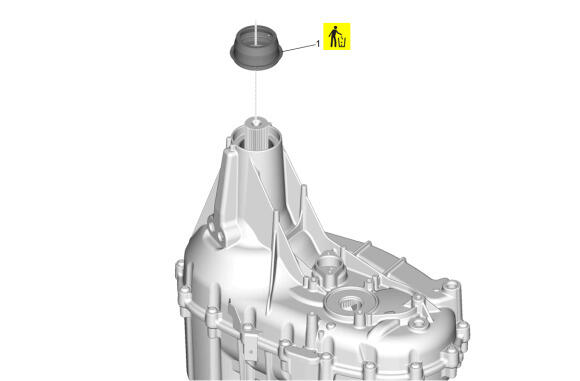

Transfer Case Input Shaft Seal (1) - Remove and DISCARD
- Drill a pilot hole, as required, and insert a self-tapping screw into the body of the transfer case input shaft seal (1).
- Use a plier or slide hammer type tool to remove the transfer case input shaft seal (1) from the bore.
- WARNING:
Do not rotate the transfer case and holding fixture with the retaining ring removed. Rotating may cause the input shaft/planetary assembly to fall from the transfer case, resulting in personal injury.
Transfer Case Input Shaft Bearing Outer Retaining Ring (1) - Remove and DISCARD

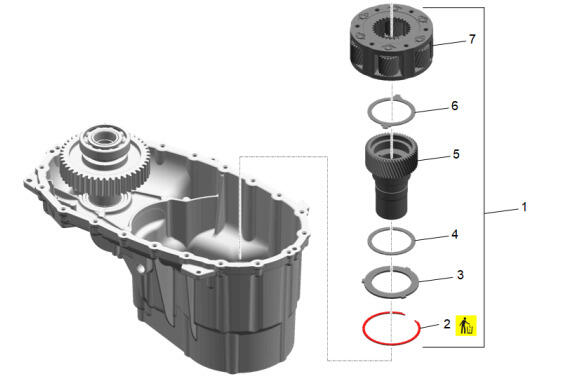

Transfer Case Input Shaft/Planetary Assembly (1) - Remove
- Transfer Case Input Shaft Retaining Ring (2) - Remove and DISCARD
- Transfer Case High/Low Locking Plate (3) - Remove
- Transfer Case Input Shaft Washer (4) - Remove
- Transfer Case Input Shaft (5) - Remove
- Transfer Case Planetary Carrier Sun Gear Thrust Washer (6) - Remove
- Transfer Case High/Low Planetary Carrier (7) - Remove
Transfer Case Input Shaft Inner Retaining Ring (1) - Remove and DISCARD
- Transfer Case Input Shaft Bearing (2) - Remove and DISCARD

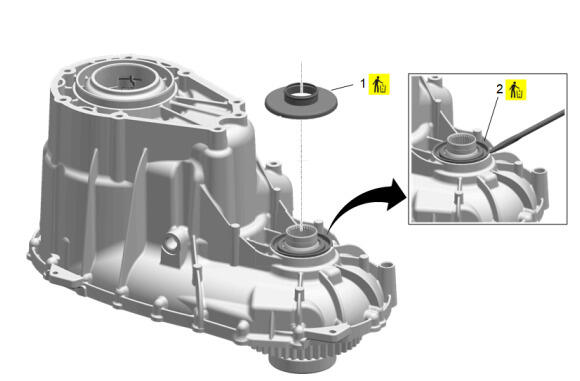

Transfer Case Front Output Shaft Oil Slinger (1) - Remove and DISCARD
- Remove and DISCARD the transfer case front output shaft seal (2) by prying upward in multiple locations with a suitable tool.

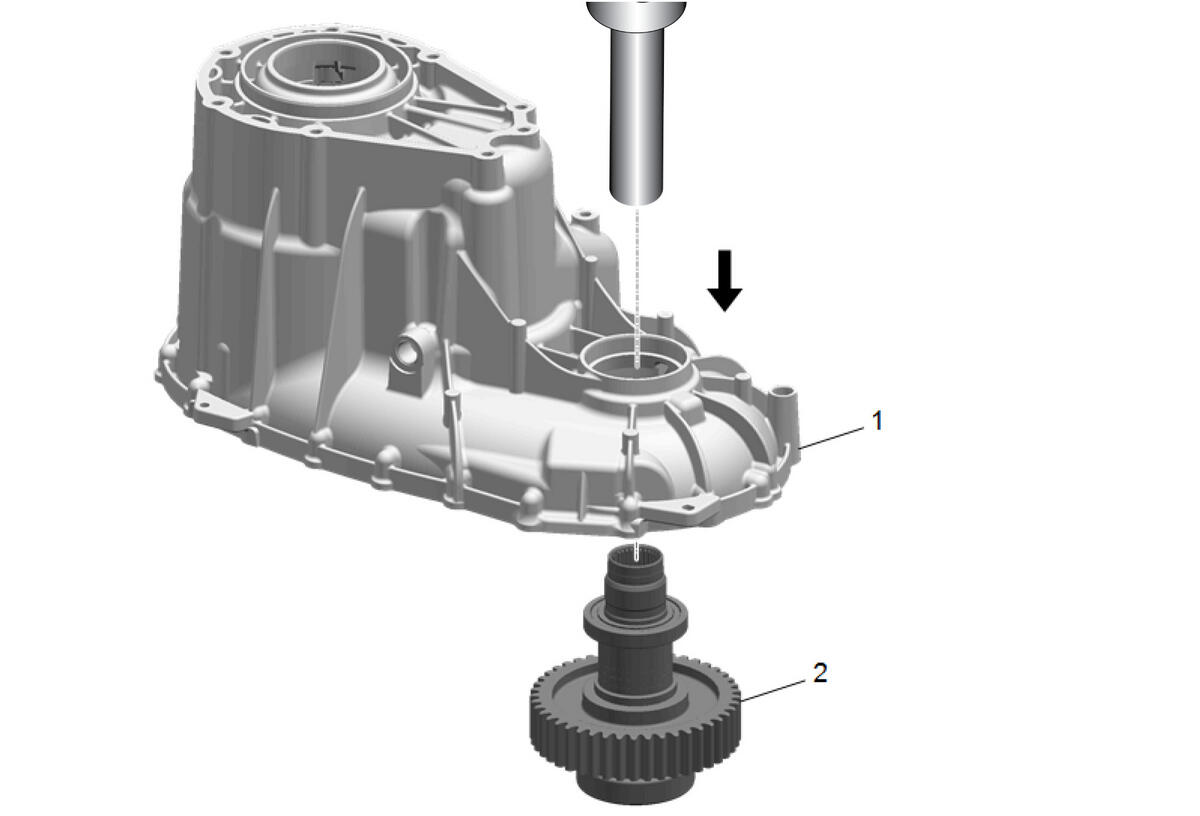

Use an arbor press and suitable adapter to press the transfer case front output shaft assembly (2) from the transfer case front case half (1).
Refer to Machined Surface Damage Caution .
Use an arbor press or suitable puller to remove the transfer case rear output shaft rear bearing (2) from the rear output shaft.
