Installation Procedure
WARNING: This page is about a different variant/trim than selected.

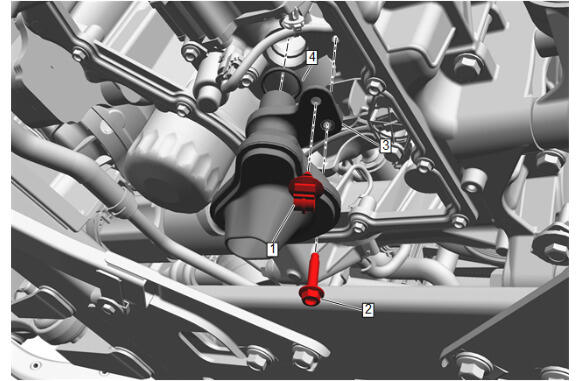

Oil Pump Suction Pipe Gasket (4) - Install NEW
- Oil Pump Suction Pipe and Screen Assembly (3) - Install
- Oil Pump Suction Pipe Bolt (2) - Install and tighten 10 N.m (89 lb/in)
- Wiring Harness Retainer (1) - Install
- Lower Oil Pan - Install - Lower Oil Pan Replacement
CAUTION:
Refer to Fastener Caution .
