Installation Procedure
WARNING: This page is about a different variant/trim than selected.

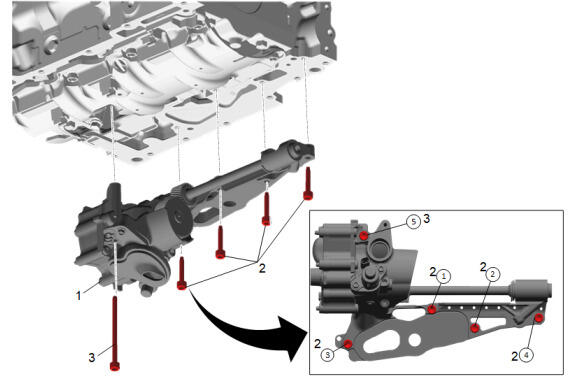

Oil Pump (1) - Install
- Oil Pump Bolt (2) - Install and tighten in sequence [ 4x ] 15 N.m (11 lb-ft)
- Oil Pump Bolt (3) - Install and tighten in sequence 15 N.m (11 lb-ft)
- Oil Pump Sprocket - Install - Oil Pump Sprocket Replacement
- Oil Pan - Install - Upper Oil Pan Replacement (AWD) , or Upper Oil Pan Replacement (RWD)
CAUTION:
Refer to Fastener Caution .
