Installation Procedure
WARNING: This page is about a different variant/trim than selected.
Using the mechanics wire, guide the oil pump flow control solenoid valve harness (3) into place, then remove the wire.
- Oil Pump Flow Control Solenoid Valve Harness Bolt (2) - Install and tighten 15 N.m (11 lb-ft)
- Engine Wiring Harness (1) - Connect

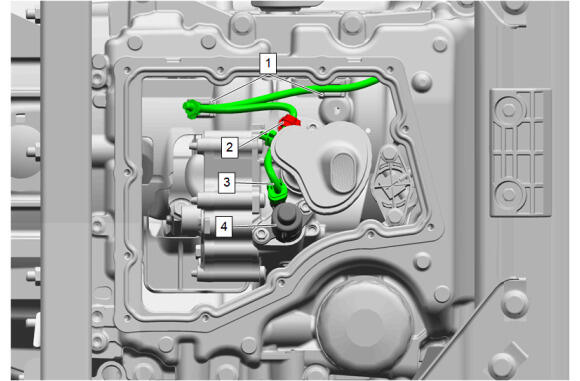

Oil Pump Flow Control Solenoid Valve Harness (3) @ Crankshaft Oil Deflector (1) - Install
- Oil Pump Flow Control Solenoid Valve Harness (3) @ Retainer (2) - Install
- Oil Pump Flow Control Solenoid Valve Harness (3) @ Oil Pump Flow Control Solenoid Valve (4) - Connect
- Lower Oil Pan - Install - Lower Oil Pan Replacement
CAUTION:
Refer to Fastener Caution .
