Assemble Procedure
WARNING: This page is about a different variant/trim than selected.

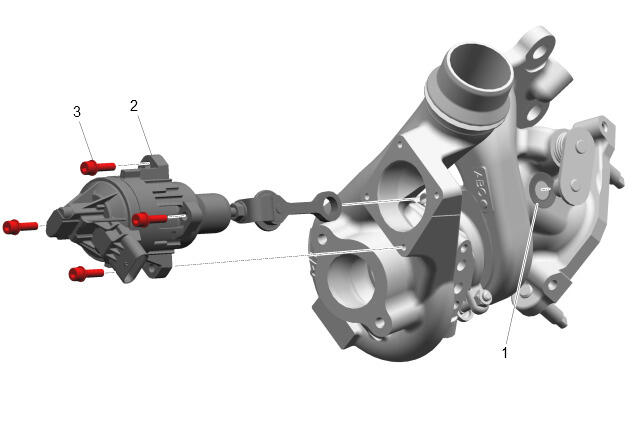

- NOTE:
Proper orientation of the turbocharger wastegate actuator rod spring requires that the larger concave side be installed facing away from wastegate actuator linkage and pushing up against the turbocharger wastegate lever arm.
Turbocharger Wastegate Actuator Rod Spring (1) - Install
- Turbocharger Wastegate Actuator (2) - Install
- Turbocharger Wastegate Actuator Bolt (3) - Install and tighten [ 4x ] 10 N.m (89 lb/in)

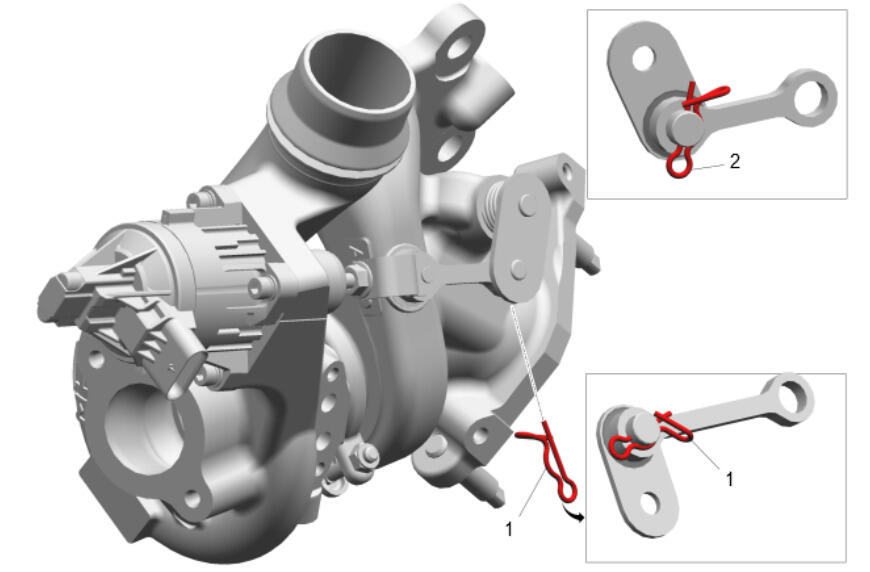

- NOTE:
Proper orientation of the turbocharger wastegate actuator arm retainer requires that the spring clip hook be facing away from the wastegate actuator linkage.
Turbocharger Wastegate Actuator Arm Retainer- Right Side (1) - Install
- Turbocharger Wastegate Actuator Arm Retainer- Left Side (2) - Install

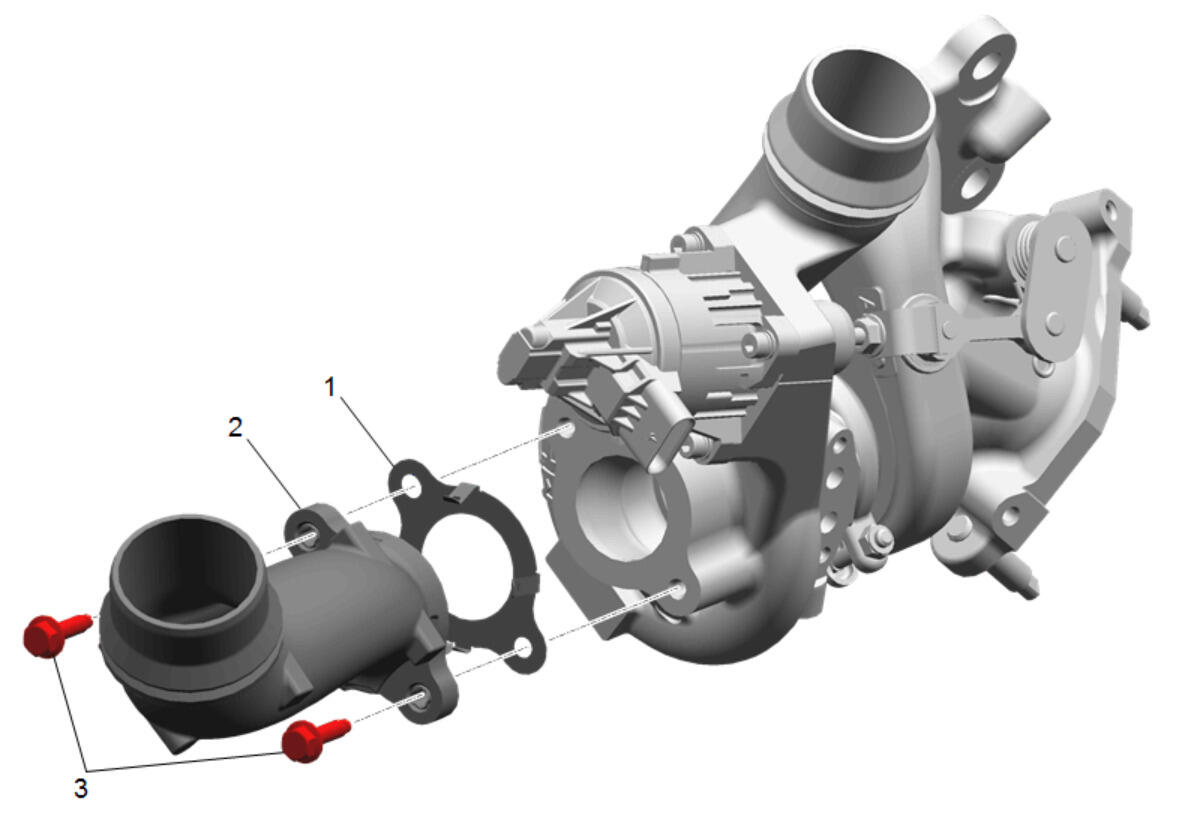

Turbocharger Air Inlet Adapter Seal (1) - Install NEW
- Turbocharger Air Inlet Adapter (2) - Install
- Turbocharger Air Inlet Adapter Bolt (3) - Install and tighten [ 2x ] 10 N.m (89 lb/in)
CAUTION:
Refer to Fastener Caution .
CAUTION:
Refer to Fastener Caution .
