Charge Air Cooler Cover Disassemble
WARNING: This page is about a different variant/trim than selected.

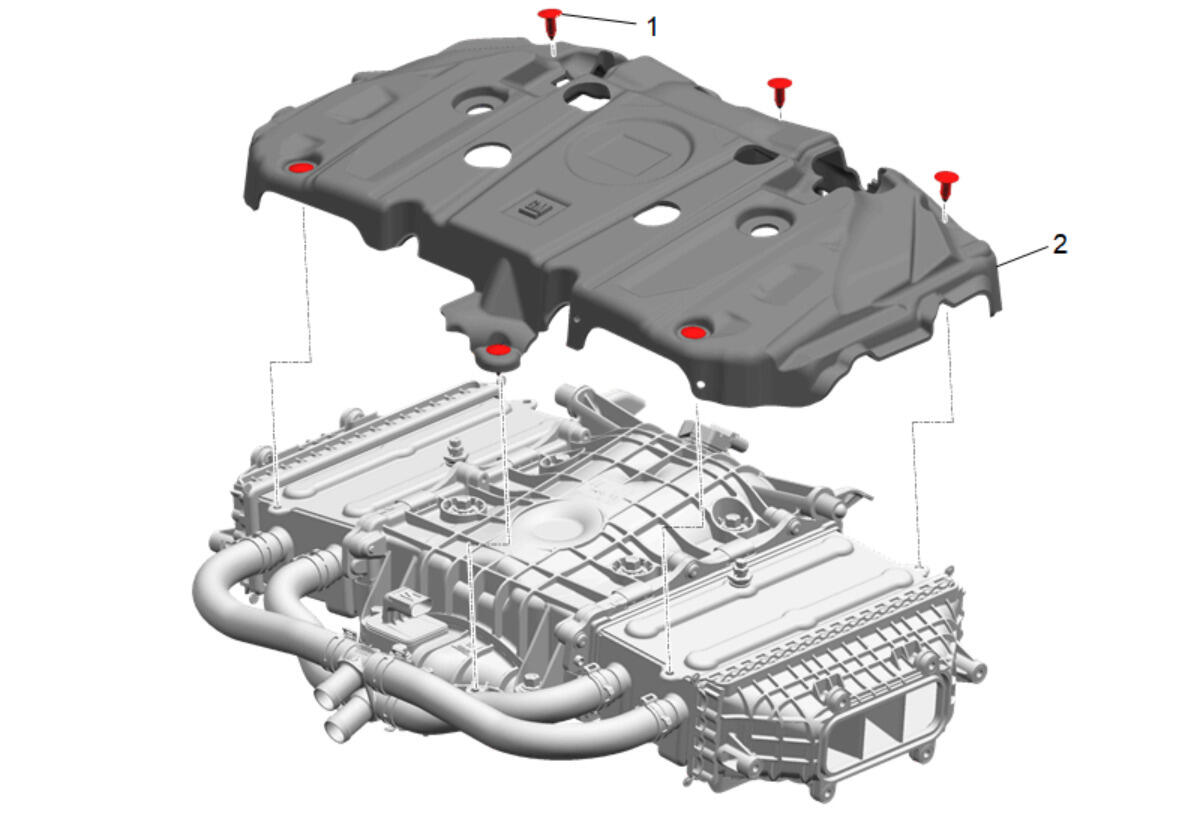

Charge Air Cooler Insulator Retainer (1) - Remove [ 6x ]
- Charge Air Cooler Insulator (2) - Remove

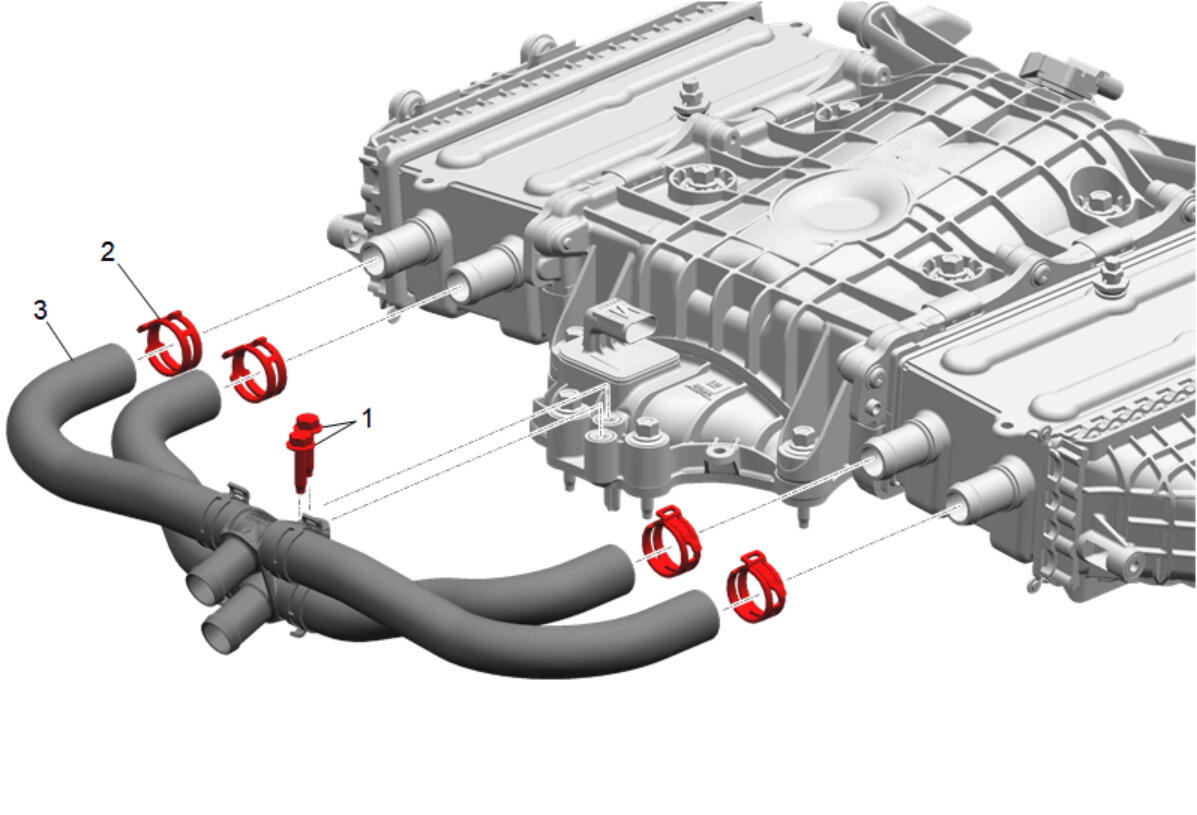

Charge Air Cooler Coolant Manifold Bolt (1) - Remove [ 2x ]
- Charge Air Cooler Coolant Hose Clamp (2) - Remove [ 4x ]
- Charge Air Cooler Coolant Hose (3) - Remove

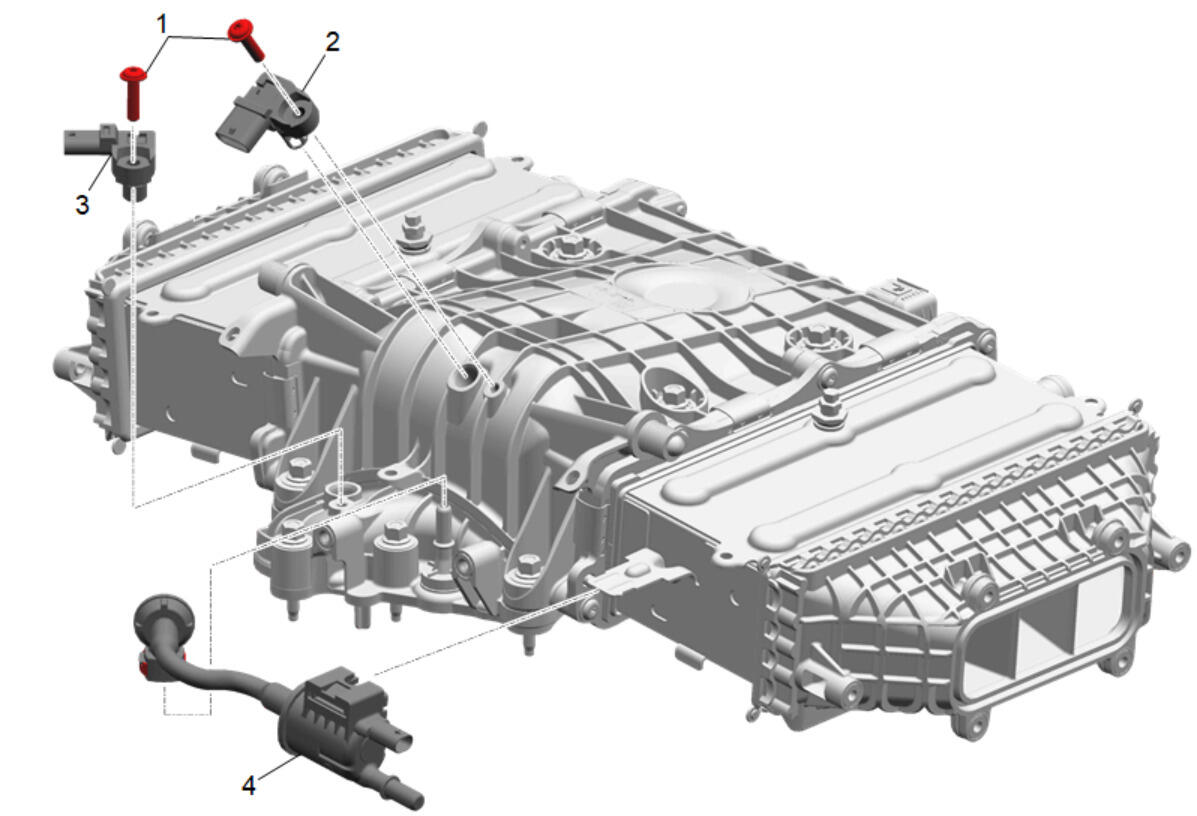

Manifold Absolute Pressure Sensor Bolt (1) - Remove
- Intake Air Pressure and Temperature Sensor Bolt (1) - Remove
- Intake Air Pressure and Temperature Sensor (2) - Remove
- Manifold Absolute Pressure Sensor (3) - Remove
- Evaporative Emission Canister (4) - Remove

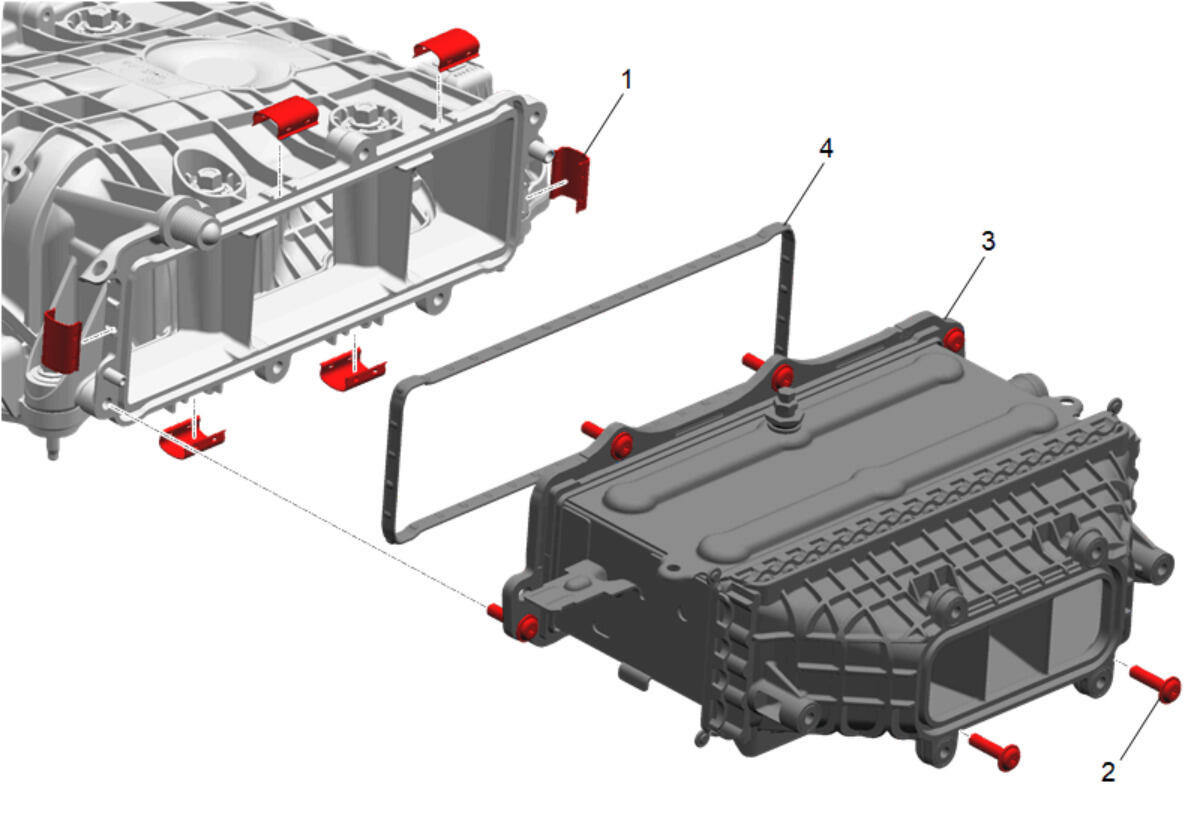

Charge Air Cooler Retainer (1) - Remove [ 6x ]
- Charge Air Cooler Inlet Air Tube Bolt (2) - Remove [ 6x ]
- Charge Air Cooler- Left Side (3) - Remove
- Charge Air Cooler Housing Gasket (4) - Remove and DISCARD

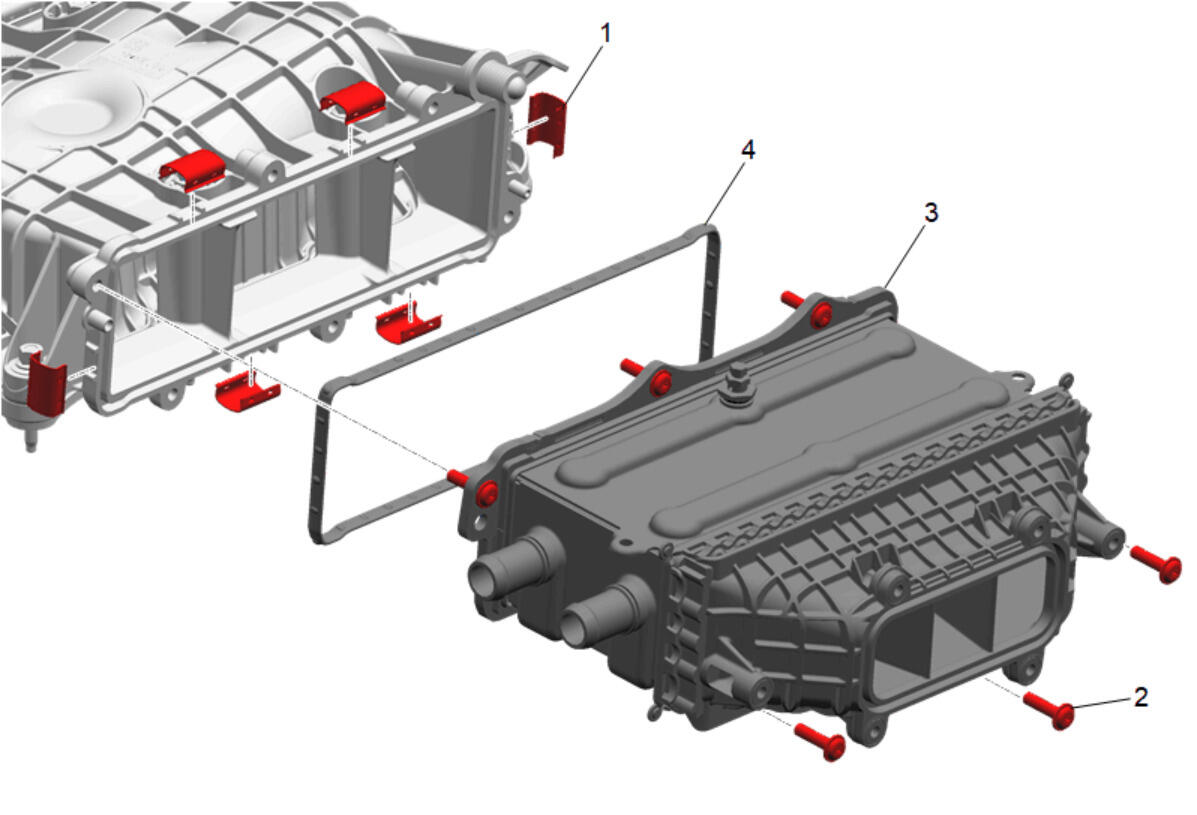

Charge Air Cooler Retainer (1) - Remove [ 6x ]
- Charge Air Cooler Inlet Air Tube Bolt (2) - Remove [ 6x ]
- Charge Air Cooler- Right Side (3) - Remove
- Charge Air Cooler Housing Gasket (4) - Remove and DISCARD

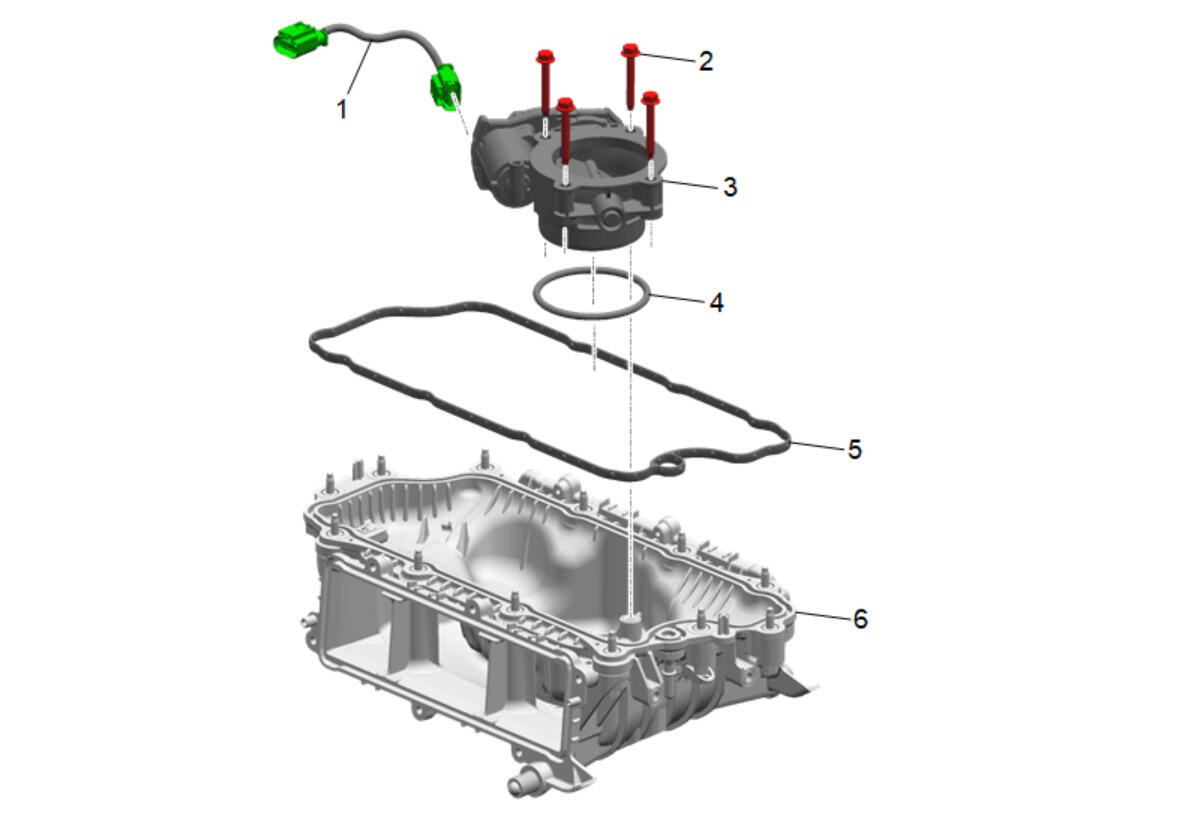

Throttle Actuator Wire (1) - Remove
- Throttle Body Bolt (2) - Remove [ 4x ]
- Throttle Body (3) - Remove
- Throttle Body Gasket (4) - Remove and DISCARD
- Charge Air Cooler Cover Seal (5) - Remove and DISCARD
