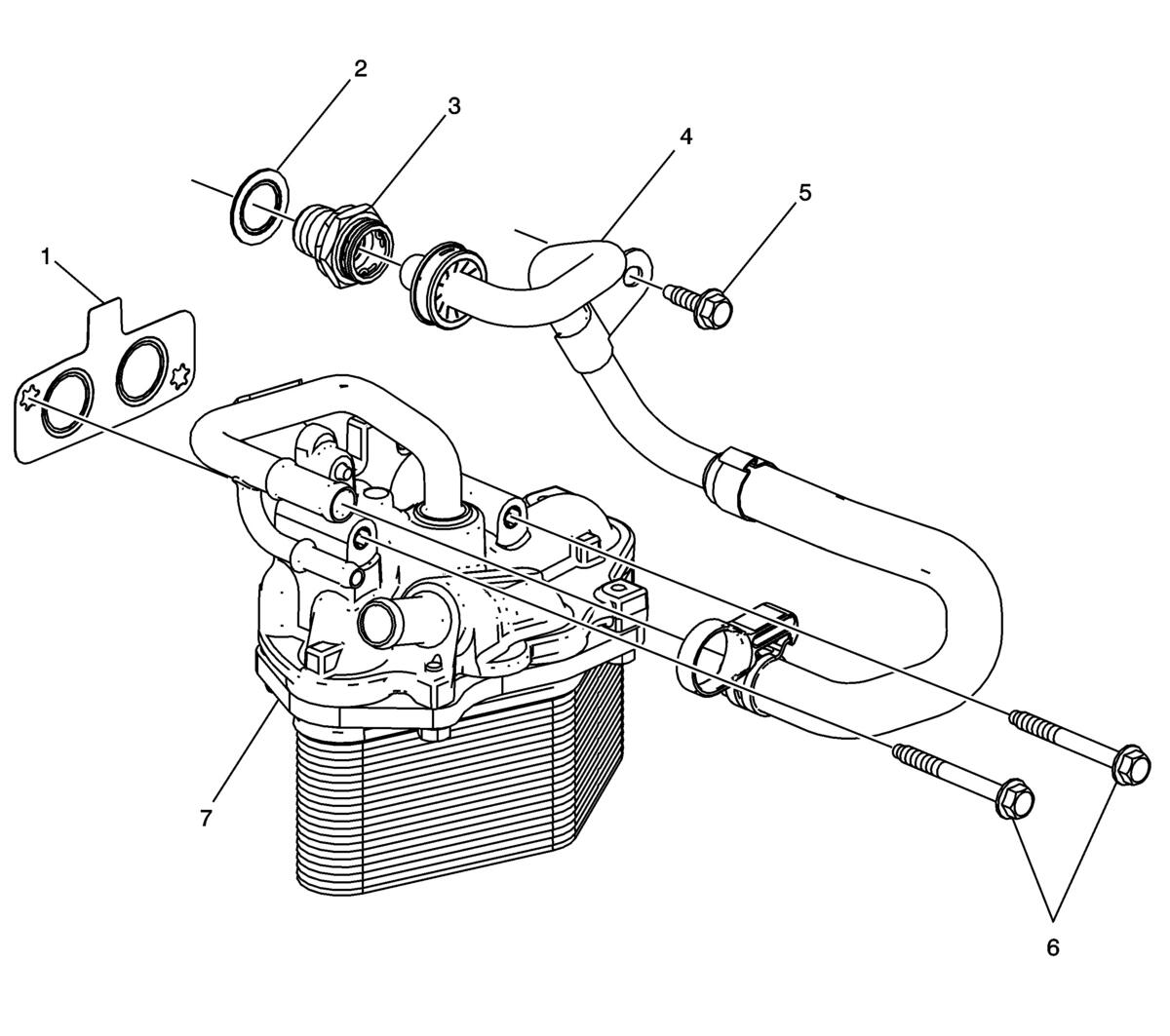

Oil Cooler Adapter Assembly
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS COMPANY
| Callout |
Component Name |
| 1 |
Oil Filter Adapter Gasket |
| 2 |
Turbocharger Coolant Feed and Return Pipe Gasket |
| 3 |
Engine Oil Cooler Adapter Bolt |
| 4 |
Engine Oil Cooler Inlet Pipe |
| 5 |
Engine Oil Cooler Inlet Pipe Bolt |
| 6 |
Engine Oil Cooler Adapter Bolt |
| 7 |
Engine Oil Cooler Adapter |
