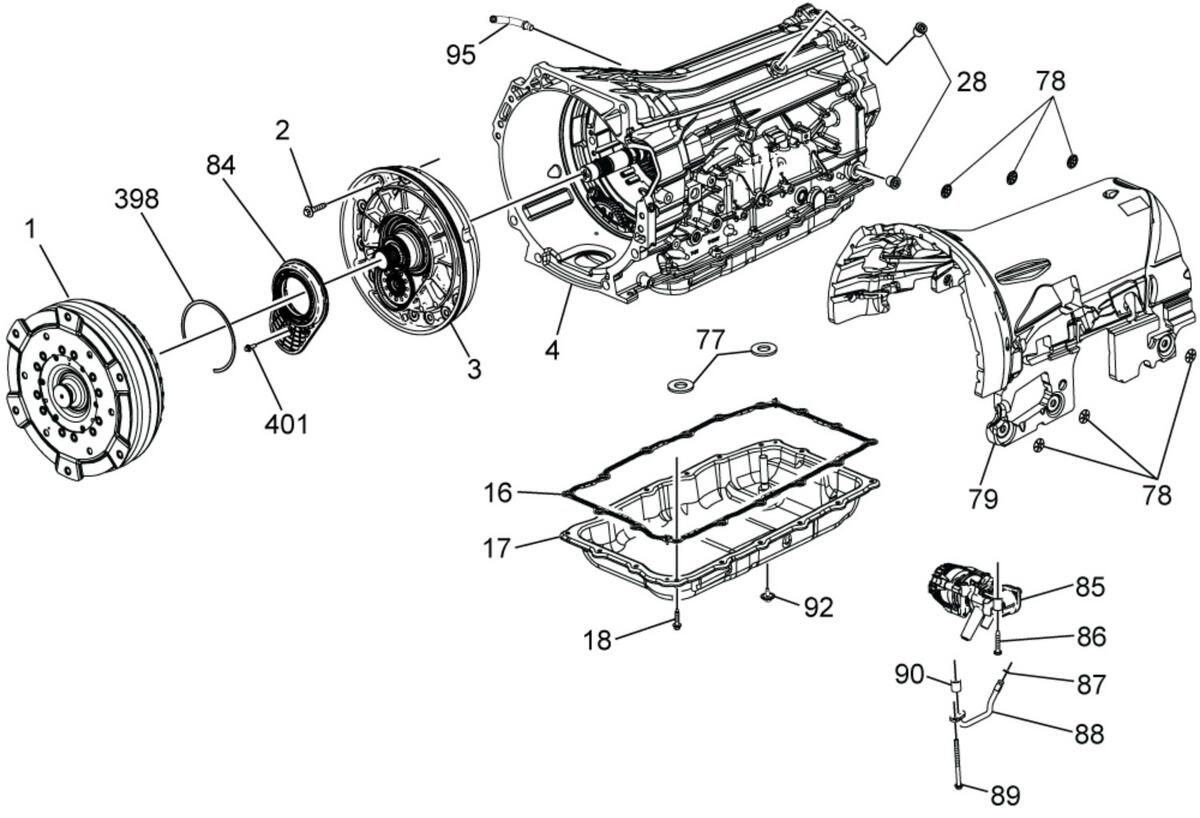

Case and Associated Parts (1 of 3)
WARNING: This page is about a different car, the 2022 Cadillac CT5. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Callouts in the following chart represent components shown in graphic above.
| Callout | Component Name |
|---|---|
| 1 | Torque Converter |
| 2 | Input Shaft Support Bolt |
| 3 | Automatic Transmission Case Cover |
| 4 | Automatic Transmission Case |
| 16 | Automatic Transmission Fluid Pan Gasket |
| 17 | Automatic Transmission Fluid Pan |
| 18 | Automatic Transmission Fluid Pan Bolt |
| 28 | Automatic Transmission Case Plug |
| 77 | Transmission Magnet |
| 78 | Transmission Housing Sound InsulatorRetaining Clip |
| 79 | Transmission Housing Sound Insulator |
| 84 | Automatic Transmission Case Front Cover |
| 85 | Automatic Transmission Auxiliary Fluid Pump |
| 86 | Automatic Transmission Auxiliary Fluid Pump Bolt |
| 87 | Automatic Transmission Auxiliary Fluid Pump Outlet Pipe Seal |
| 88 | Automatic Transmission Auxiliary Fluid Pump Outlet Pipe |
| 89 | Control Valve Upper Body Bolt |
| 90 | Automatic Transmission Auxiliary Fluid Pump Seal |
| 92 | Transmission Oil Level Check Plug |
| 95 | Automatic Transmission Vent Pipe |
| 398 | Automatic Transmission Case Cover Retaining Ring |
| 401 | Automatic Transmission Case Front Cover Bolt |
