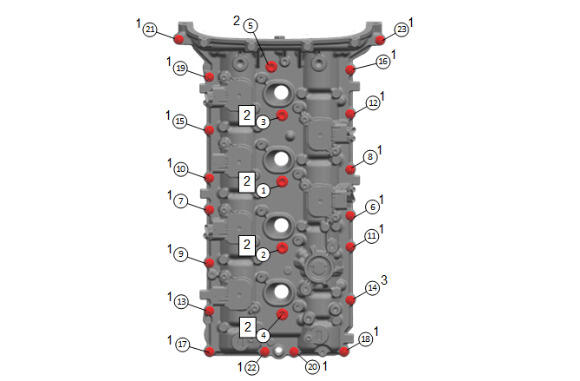

Camshaft Carrier Bolt Sequence
WARNING: This page is about a different car, the 2022 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.
| Camshaft Carrier Bolt Sequence | |||||
|---|---|---|---|---|---|
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
| Metric (English) | |||||
| 1 | Camshaft Cover Stud [17x] | - | - | 15 N.m (11 lb ft) | Camshaft Carrier Replacement |
| 2 | Camshaft Carrier Bolt-M6 [5x] | - | - | 36 N.m (27 lb ft) | Camshaft Carrier Replacement |
| 3 | Camshaft Cover Stud-M8 | - | - | 36 N.m (27 lb ft) | Camshaft Carrier Replacement |
