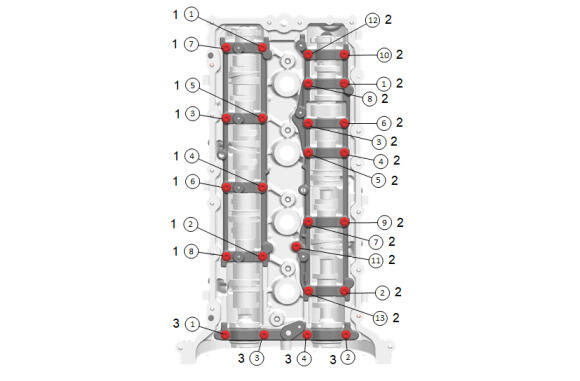

Camshaft Bearing Cap Bolt Sequence
WARNING: This page is about a different car, the 2022 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.
| Camshaft Bearing Cap Bolt Sequence | |||||
|---|---|---|---|---|---|
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
| Metric (English) | |||||
| 1 | Camshaft Bearing Cap Bolt [8x] | - | - | First Pass: 8 N.m (71 lb in) Second Pass: Loosen60 degrees Final Pass: 10 N.m (89 lb in) |
Intake Camshaft Replacement |
| 2 | Camshaft Bearing Cap Bolt [13x] | - | - | First Pass: 8 N.m (71 lb in) Second Pass: Loosen60 degrees Final Pass: 10 N.m (89 lb in) |
Exhaust Camshaft Replacement |
| 3 | Camshaft Bearing Cap Bolt [4x] | - | - | First Pass: 8 N.m (71 lb in) Second Pass: Loosen60 degrees Final Pass: 10 N.m (89 lb in) |
Camshaft Carrier Replacement |
