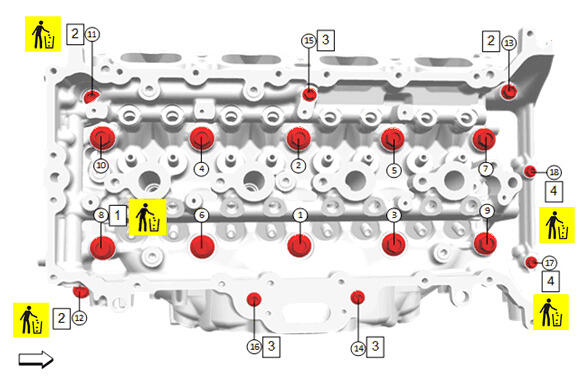

Cylinder Head Bolt Sequence
| Cylinder Head Bolt Sequence | |||||
|---|---|---|---|---|---|
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
| Metric (English) | |||||
| 1 | Cylinder Head Bolt - M8 [10x] | - | - | First Pass: 30 N.m (22 lb ft) Final Pass: 186 to 194 degrees |
Cylinder Head Replacement |
| 2 | Cylinder Head Bolt - M8 [3x] | - | - | 36 N.m (27 lb ft) | |
| 3 | Cylinder Head Bolt - M6 [3x] | - | - | 15 N.m (11 lb ft) | |
| 4 | Cylinder Head Bolt - M6 [2x] | Yes | - | 15 N.m (11 lb ft) | |
