Exhaust Front Underbody Heat Shield Replacement - Right Side

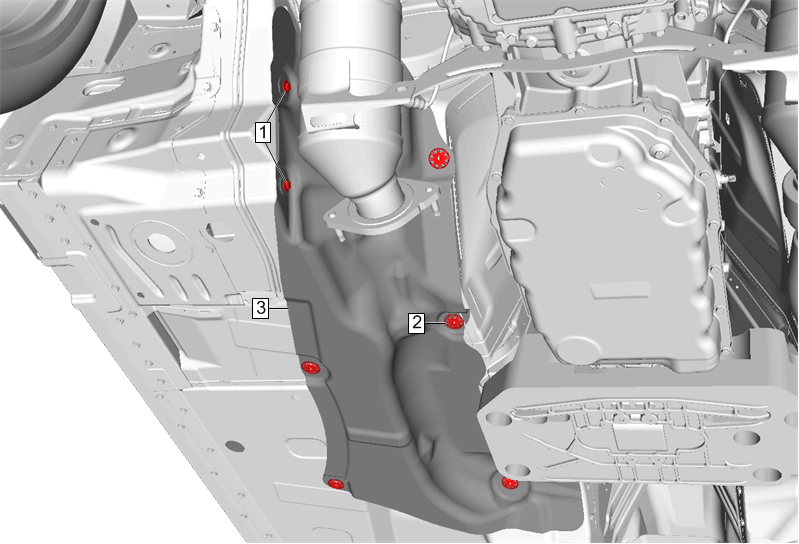

| Callout | Component Name |
|---|---|
| Preliminary Procedure Exhaust Muffler Replacement (LGX) or Exhaust Muffler Replacement (LTA) |
|
| 1 | Front Body Exhaust Heat Shield Bolt [2x]
CAUTION:
Refer to Fastener Caution . Tighten 9 N.m (80 lb in) |
| 2 | Front Body Exhaust Heat Shield Retainer [5x] Tighten 1.75 N.m (15 lb in) |
| 3 | Exhaust Front Underbody Heat Shield |
