Air Cleaner Outlet Duct Replacement (LGX)

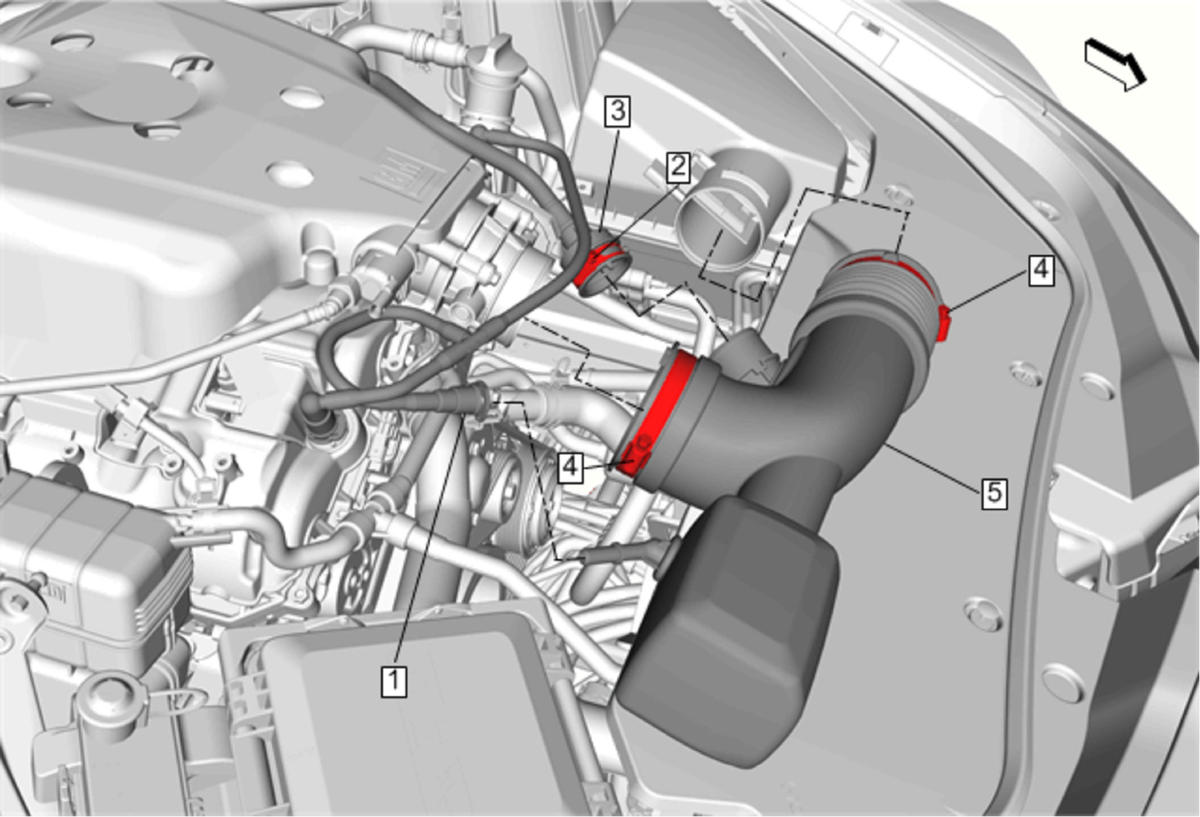

| Callout | Component Name |
|---|---|
| Preliminary Procedure Intake Manifold Cover Replacement (LGX) |
|
| 1 | Positive Crankcase Ventilation Tube Procedure PCV Tube @ Air Cleaner Outlet Duct - Disconnect - Plastic Collar Quick Connect Fitting Service |
| 2 | Positive Crankcase Ventilation Tube Clamp
CAUTION:
Refer to Fastener Caution . Tighten 4 N.m (35 lb in) |
| 3 | Positive Crankcase Ventilation Tube |
| 4 | Air Cleaner Outlet Duct Clamp [2x]
NOTE:
Ensure the outlet duct is fully seated to the mating surfaces before clamping. Verify that the cuff is not rolled under. Tighten 4 N.m (35 lb in) |
| 5 | Air Cleaner Outlet Duct |
