Water Outlet Installation (LF4)
WARNING: This page is about a different variant/trim than selected.

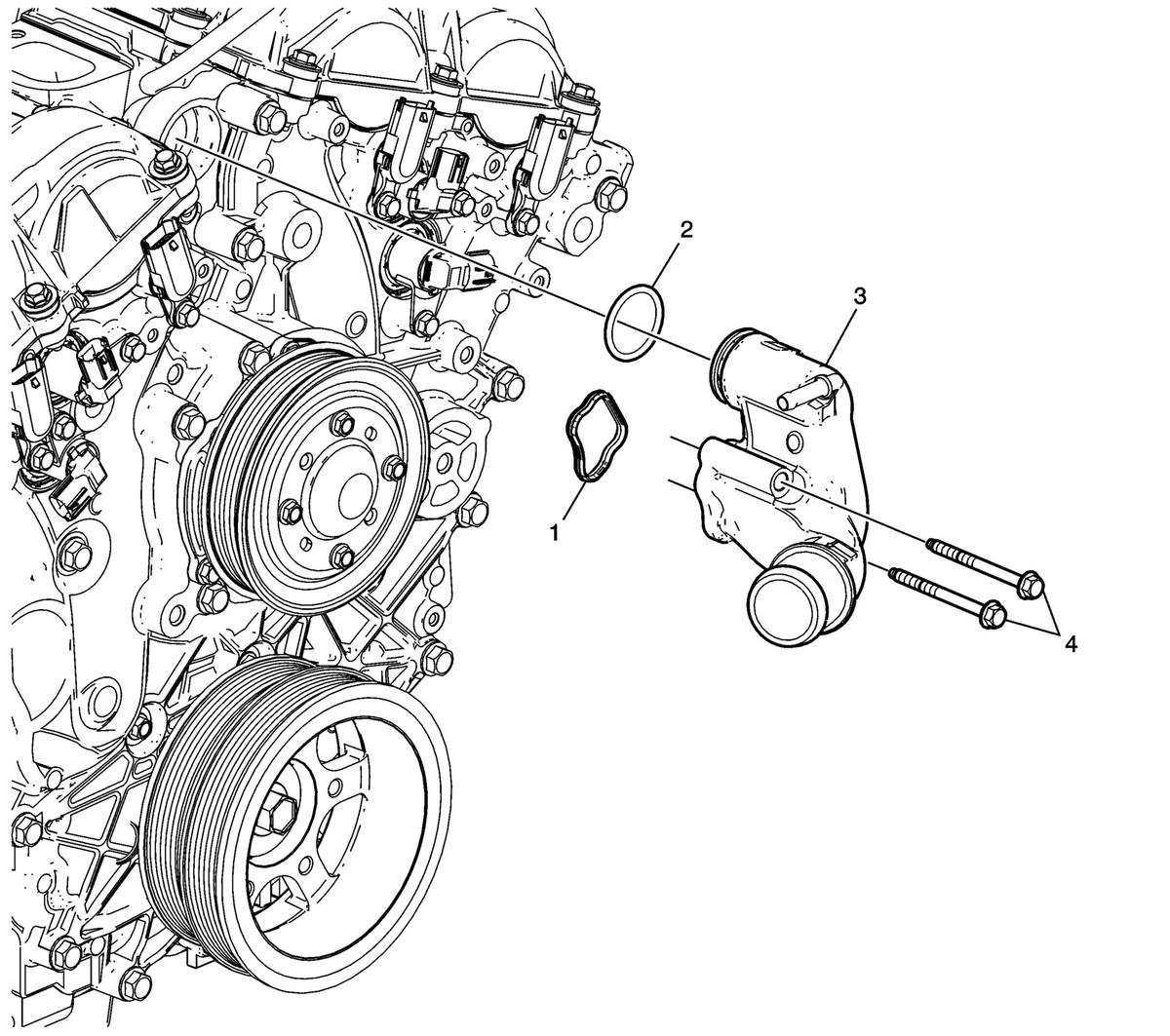

| Callout | Component Name |
|---|---|
| 1 | Water Outlet Seal
NOTE:
Install a NEW seal. It is not reusable. |
| 2 | Water Outlet O-ring Seal
NOTE:
Install a NEW seal. It is not reusable. |
| 3 | Water Outlet |
| 4 | Water Outlet Bolts
CAUTION:
Refer to Fastener Caution . Tighten 10 N.m (89 lb in) |
