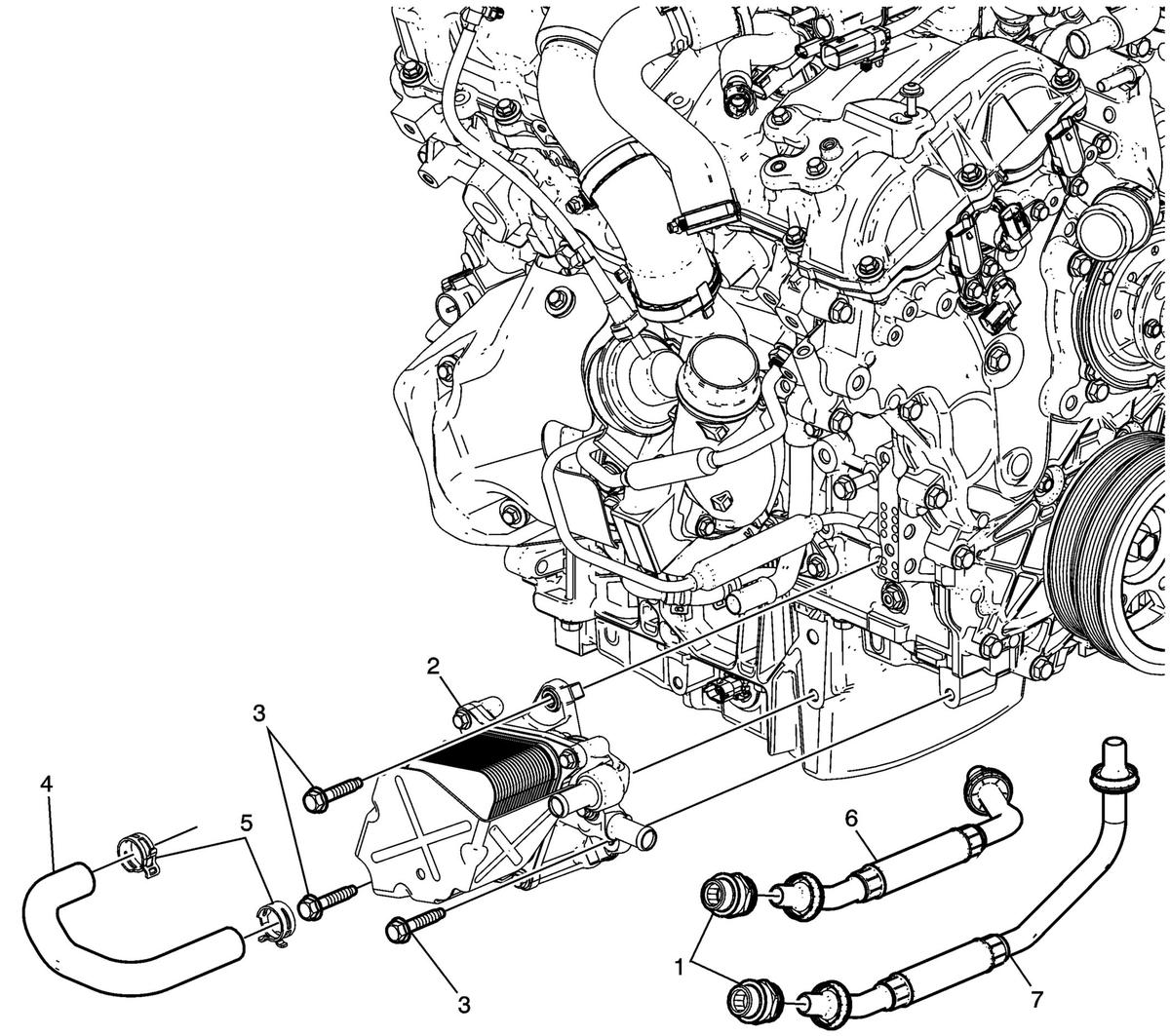

Engine Oil Cooler Adapter Installation (LF4)
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Engine Oil Cooler Fitting [2x]
CAUTION:
Refer to Fastener Caution . Tighten 20 N.m (15 lb ft) |
| 2 | Engine Oil Cooler Adapter |
| 3 | Engine Oil Cooler Bolt [3x] Tighten 25 N.m (18 lb ft) |
| 4 | Turbocharger Coolant Feed Lower Hose |
| 5 | Turbocharger Coolant Feed Hose Clamp [2x] |
| 6 | Oil Cooler Line 3/4" |
| 7 | Oil Cooler Line 3/4" |
