Turbocharger Coolant Feed Pipe Installation
WARNING: This page is about a different variant/trim than selected.

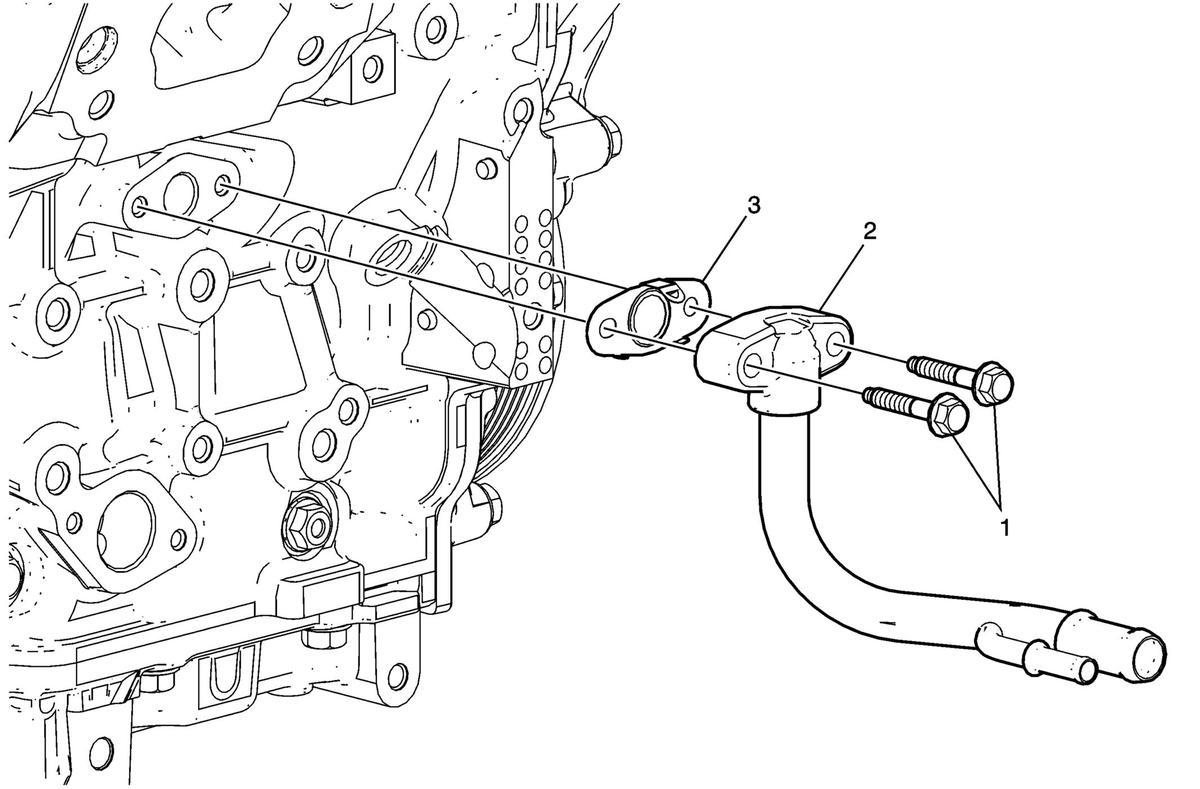

Turbocharger Coolant Feed Pipe Installation
| Callout | Component Name |
|---|---|
| 1 | Turbocharger Coolant Feed Pipe Gaskets
NOTE:
Install a NEW gasket. It is not reusable. |
| 2 | Turbocharger Coolant Feed Pipe |
| 3 | Turbocharger Coolant Feed Pipe Bolts
CAUTION:
Refer to Fastener Caution . Tighten 25 N.m (18 lb ft) |

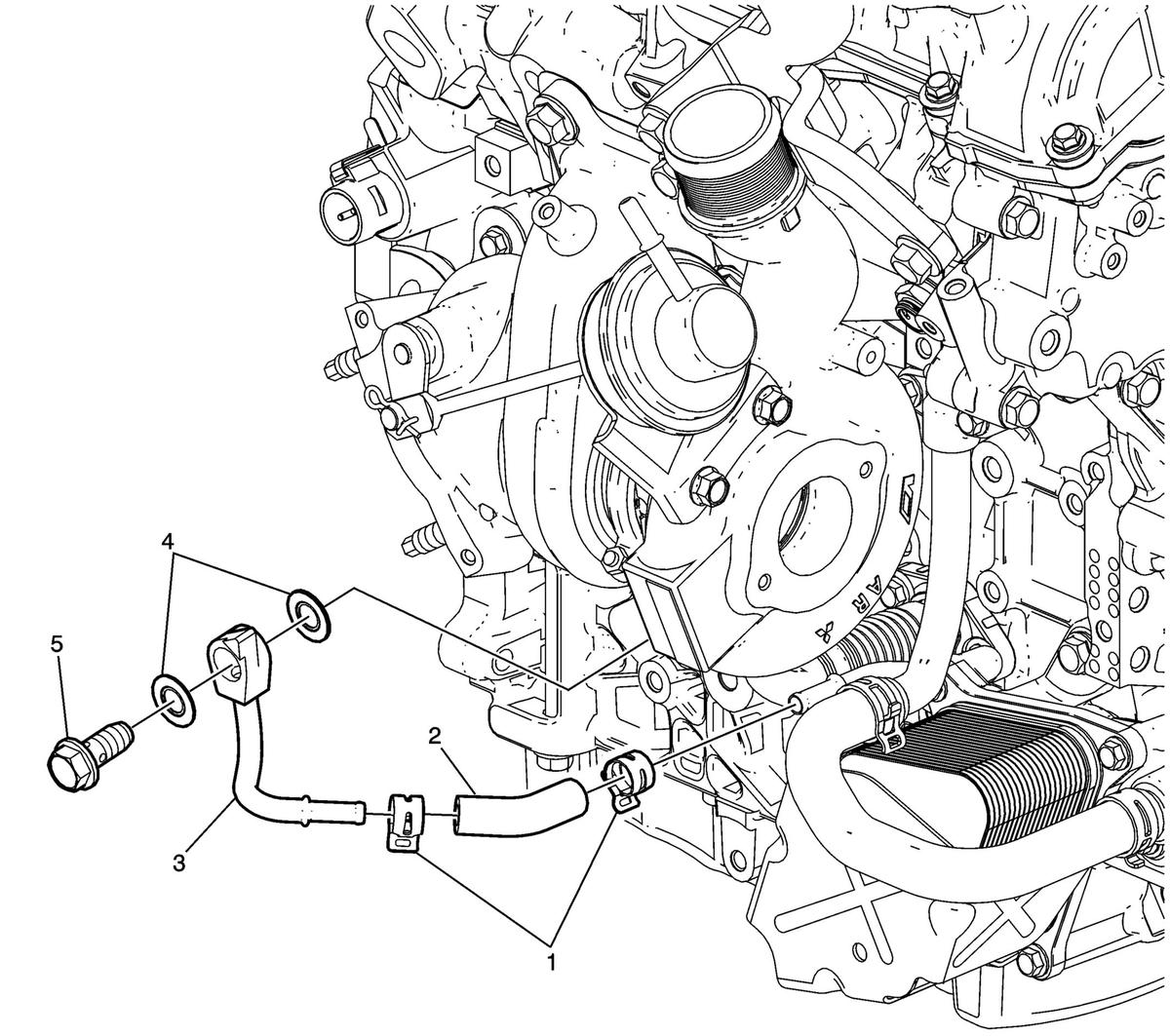

Turbocharger Coolant Feed Pipe Installation
| Callout | Component Name |
|---|---|
| 1 | Turbocharger Coolant Feed Pipe Hose Clamps |
| 2 | Turbocharger Coolant Feed Pipe Hose |
| 3 | Turbocharger Coolant Feed Pipe |
| 4 | Turbocharger Coolant Feed Pipe Gaskets
NOTE:
Install NEW gaskets. It is not reusable. |
| 5 | Turbocharger Coolant Feed Pipe Bolt
CAUTION:
Refer to Fastener Caution . Tighten 10 N.m (89 lb in) |
