X204 Headliner Harness to Instrument Panel Harness

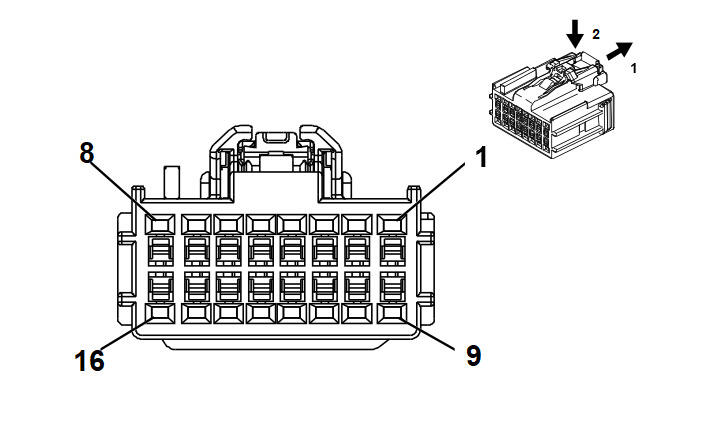

Connector Part Information
|

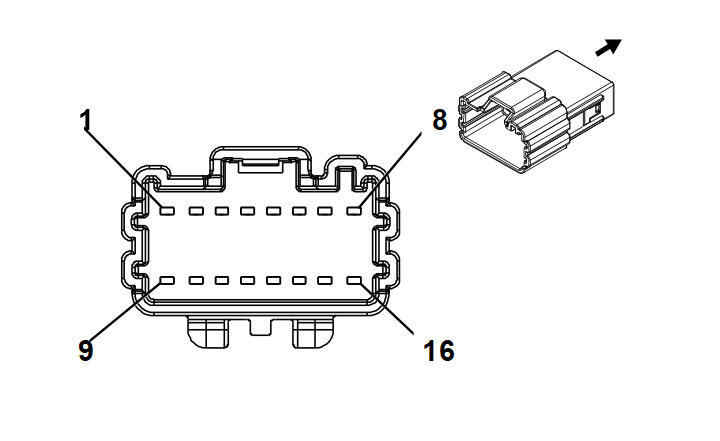

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19300649 | J-35616-16 (LT GN) | J-38125-21 | Not Available | Not Available | Not Available | Not Available |
| II | 19333323 | J-35616-16 (LT GN) | J-38125-21 | Not Available | Not Available | Not Available | Not Available |
| III | 19330703 | J-35616-17 (LT GN) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| IV | 19330704 | J-35616-17 (LT GN) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| V | 19333325 | J-35616-17 (LT GN) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.5 | BK/WH | 1751 | I | DD8/DRZ | Signal Ground | 1 | 0.75 | BK/WH | 1751 | IV | DD8/DRZ |
| 2 | 0.5 | PU/WH | 639 | I | DD8/DRZ | Run/Crank Ignition 1 Voltage | 2 | 0.75 | PU/WH | 639 | IV | DD8/DRZ |
| 3 | 0.35 0.35 |
RD/BU RD/BU |
3940 3940 |
I II |
CE1+UG1 CE1-UG1 |
Battery Positive Voltage Battery Positive Voltage |
3 | 0.35 | RD/BU | 3940 | III | UG1/CE1 |
| 4 | 0.75 | BK | 1650 | I | - | Ground | 4 | 0.75 | BK | 1650 | IV | - |
| 5 | 0.35 | BK/BN | 654 | I | - | Cellular Telephone Microphone Low Reference | 5 | 0.35 0.35 |
BK/BN BK/BN |
654 654 |
III V |
UI3+IO5/IO6 IO5/IO6-UE1-UI3 |
| 6 | 0.35 | BU | 655 | I | - | Cellular Telephone Microphone Signal | 6 | 0.35 | BU | 655 | III | - |
| 7 | - | - | - | - | - | Not Occupied | 7 | - | - | - | - | - |
| 8 | 0.5 | WH/YE | 7557 | I | - | LED Ambient Lighting Control 1 | 8 | 0.5 | WH/YE | 7557 | IV | - |
| 9 | 0.35 | BK/YE | 1691 | II | DD8/DRZ | Automatic Day/Night Mirror Low Reference | 9 | 0.35 | BK/YE | 1691 | III | DD8/DRZ |
| 10 | 0.35 | YE/WH | 1690 | II | DD8/DRZ | Automatic Day/Night Mirror Signal | 10 | 0.35 | YE/WH | 1690 | III | DD8/DRZ |
| 11 | 0.5 | GN/WH | 24 | I | DD8/DRZ | Backup Lamp Control | 11 | 0.5 | GN/WH | 24 | IV | - |
| 12 | 0.35 | GN/BK | 2515 | II | - | Keypad Control | 12 | 0.35 | GN/BK | 2515 | III | - |
| 13 | 0.35 | GN/WH | 2514 | II | - | Keypad Signal | 13 | 0.35 0.5 |
GN/WH GN/WH |
2514 2514 |
III III |
UE1 UI3 |
| 14 | 0.35 | YE/PU | 2516 | II | - | Keypad Green LED Control | 14 | 0.35 | YE/PU | 2516 | III | - |
| 15 | 0.35 | BN/WH | 2517 | II | - | Keypad Red LED Control | 15 | 0.35 0.35 |
BN/WH BN/WH |
2517 2517 |
III V |
UE1 UI3 |
| 16 | - | - | - | - | - | Not Occupied | 16 | - | - | - | - | - |
